MESI缓存协议简述

1 CPU的存储层次结构

参考《深入理解计算机系统》。
早期计算机系统的存储器层次结构只有三层：CPU寄存器，主DRAM存储器和磁盘存储设备。不过，随着CPU和主存之间逐渐增大的差距，系统设计者被迫在CPU寄存器和主存之间插入缓存。

1.1 CPU访问主存

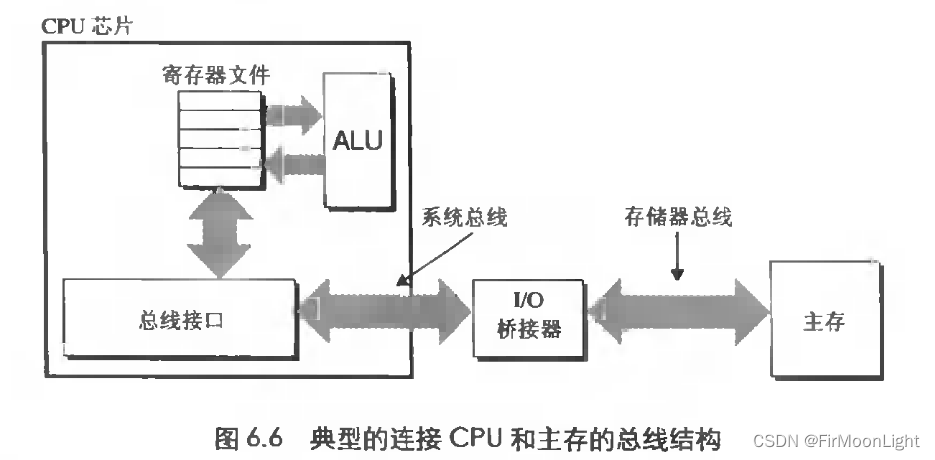

下图是一个典型的桌面系统结构，主要部件是CPU芯片，I/O桥接器芯片组（其中包括存储控制器），以及组成主存的DRAM存储器模块。I/O桥接器将系统总线的电信号翻译成存储器总线的电信号。
数据流通过总线（bus）的共享电路在处理器和DRAM主存之间来来回回。每次CPU和主存之间的数据传输都是通过一系列步骤来完成的，这些步骤称为总线事务（bus transaction）。**读事务（read transaction）**从主存传送数据到CPU，**写事务（write transaction）**从CPU传送数据到主存。

1.1.1 读事务

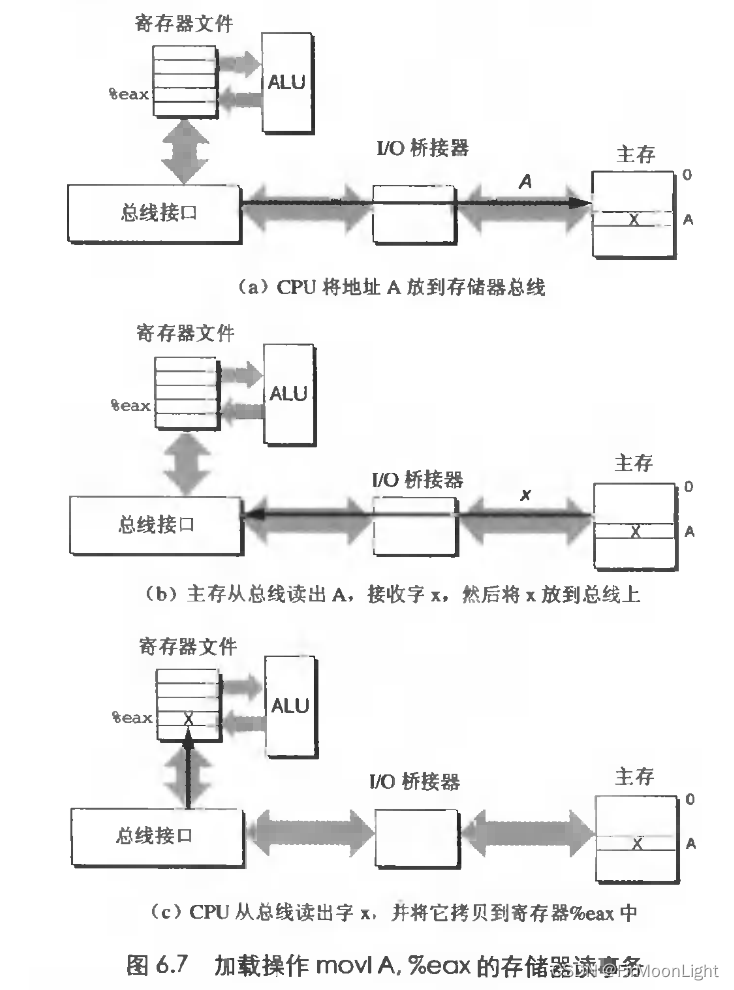

mov A %eax，将地址A的内容加载到寄存器%eax的过程如下图所示。

1.1.2 写事务

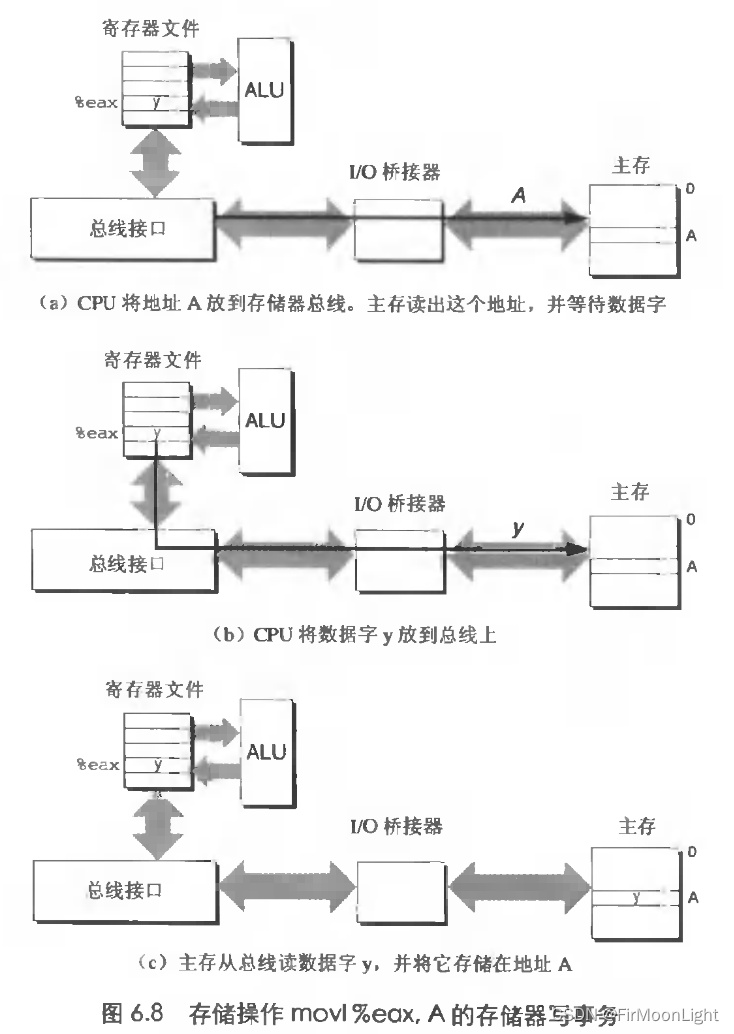

mov %eax A，将寄存器%eax的内容写入到地址A的过程如下图。

1.2 存储器层次结构

在如上图所示的存储器山结构中，从高层往底层走，存储设备变得更慢，更便宜，更大。

• 在最高层（L0）是少量的快速CPU寄存器，CPU可以在一个时钟周期内访问它们。
• 接下来是一个或多个小型或中型的基于SRAM的高速缓存存储器，可以在几个时钟周期内访问它们。
• 然后是一个大的基于DRAM的主存，可以在几十或几百个时钟周期内访问它们。
• 接下
