最近在学习《MIT6.828》，因此顺便简单学习一下ld脚本。主要参考gnu的官方文档，对其用法做一个简单的概括。LD，同时参考了一些网上的资料,
ld - 链接脚本学习笔记与实践过程。
本文的布局以及内容基本按照LD进行描述，强烈建议读者自行阅读官方文档LD。

链接脚本概述

当链接器将可重定位文件通过重定位等操作生成可执行程序的时候，链接脚本可以控制输入文件中的各个段在生成文件中的位置，并且可以规定生成的可执行文件加载入内存之后的空间布局。
链接器ld默认使用其内部的连接脚本，因此在一般情况下，我们都不需要对其进行修改。在使用ld的时候，通过-T选项，可以使用自己写的链接脚本完成链接过程，否则会使用默认的链接脚本。

一些基本概念

ELF文件是由一些section组成的，最重要的是3个：.text段，即代码段，保存着运行时的指令的二进制代码；.data段，即数据段，保存着已经初始化的全局变量以及局部静态变量；.bss段，即未初始化的数据段，保存着未指定初始值或初始值为0的全局变量以及局部静态变量，将.bss和.data区段分开的原因：.bss在磁盘上可以只保留标记，而不必真正的分配那么大的磁盘空间给这部分区域，只需在加载入内存之后，分配这些区域，这样可以有效地节省磁盘空间。

section可以被标记为loadable，意味着当输出文件运行起来的时候，这个section的content信息应当被加载到memory中。

section没有content信息，并且被标记为allocatable，意味着会有一块内存会被创建，但是却没有任何内容放在上面，程序运行起来的时候无需要加载任何信息到memory中。

如果section既不是loadable也不是allocatable，那么意味着它包含了一些debug的信息。

链接脚本的输出文件是一个elf文件，里面包含了多个section，包括loadable的section，也包括allocatable section。每一个section包含两个地址，分别是VMA以及LMA。

VMA是virtual memory address，LMA是load memory address。大多数两类地址是相同的，但是在嵌入式开发中不大相同，LMA是flash地址，而VMA是将flash加载到ram里面运行的ram地址。

一个简单例子

SECTIONS
{
  . = 0x10000;
  .text : { *(.text) }
  . = 0x8000000;
  .data : { *(.data) }
  .bss : { *(.bss) }
}

SECTIONS字段描述了输出的ELF文件的内存布局。
.符号是一个定位符，描述了当前位置的地址。如果不使用 "."来指定开始地址，那么将会从0开始分配地址。
.text表示输出文件中将会生成一个.text段。*号是一个通配符，匹配所有的输入elf文件，*(.text) 表示所有的输入elf文件中的.text段。由于定位符.被设置为0x10000，因此在输出的文件中，.text段的起始地址将被设置为0x10000，（每个sectiond都有一个Addr字段，用来表明在加载到内存中的地址）可以通过readelf命令查看。
同样的，.data段的地址被设置为0x8000000，.bss段的地址被设置为0x8000000 + sizoef(.data)，即直接被放置到了.data的后面。

代码举例

我们定义两个文件，main.c和add.c，其中main.c调用了add.c中的代码，我们将分别查看使用了上诉链接脚本和默认链接脚本时，其地址的变化。

//main.c
int initial_data = 100;
extern int uinitial_data;
int add(int lhs, int rhs);;
void main() {
    uinitial_data = 20;
    int c = add(initial_data, uinitial_data);
}

//add.c
int uinitial_data;
int add(int lhs, int rhs) {
    return lhs + rhs;
}

先编译出可重定位文件main.o和add.o，并分别查看其segment：gcc -c main.c和gcc -c add.c。

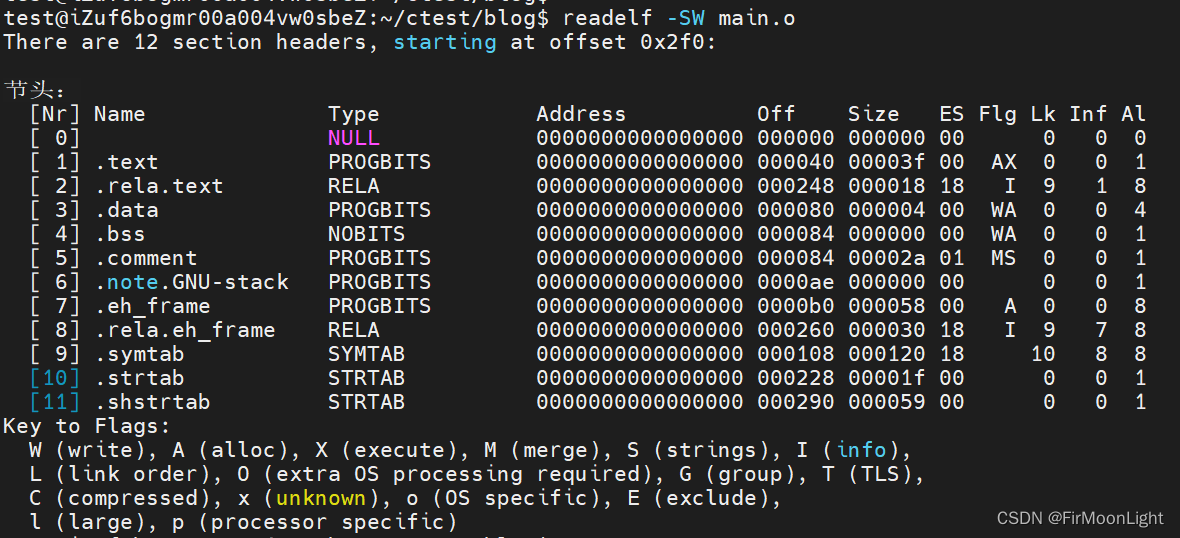

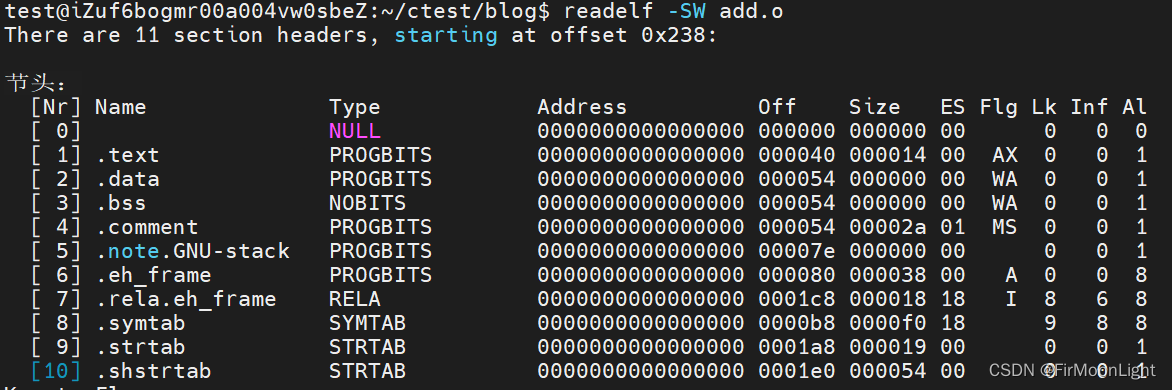

从节头中可以看出，由于未进行链接，所有的Address全为0。

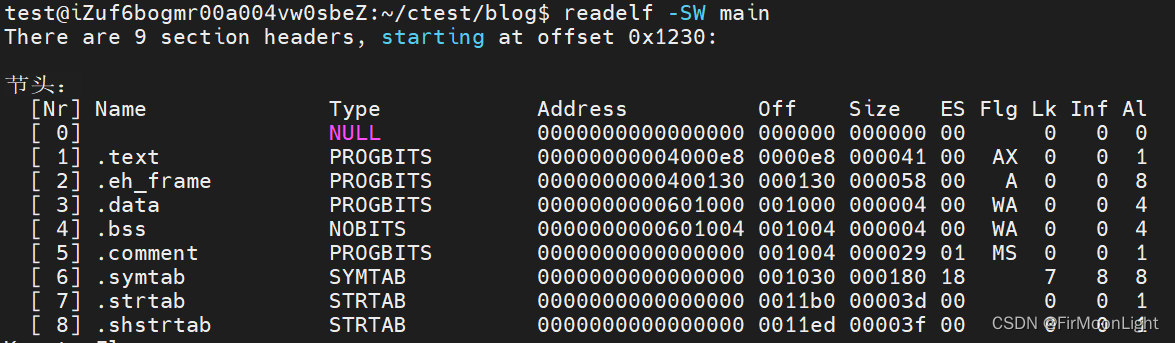

使用默认链接脚本进行链接，ld -o main main.o add.o，并显示其节头。（这个并不是gcc中使用的用法，此处只是进行举例）

发现其.text地址Address为0x4000e8。

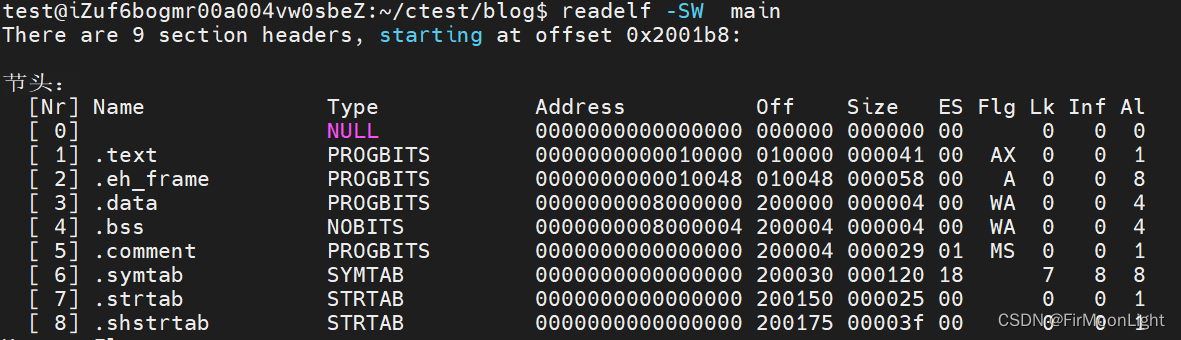

使用自定义的连接脚本，ld -T my.ld -o main main.o add.o，并显示其节头

从图中可以看出.text和.data，.bss的节的地址和链接脚本中的配置是一致的。

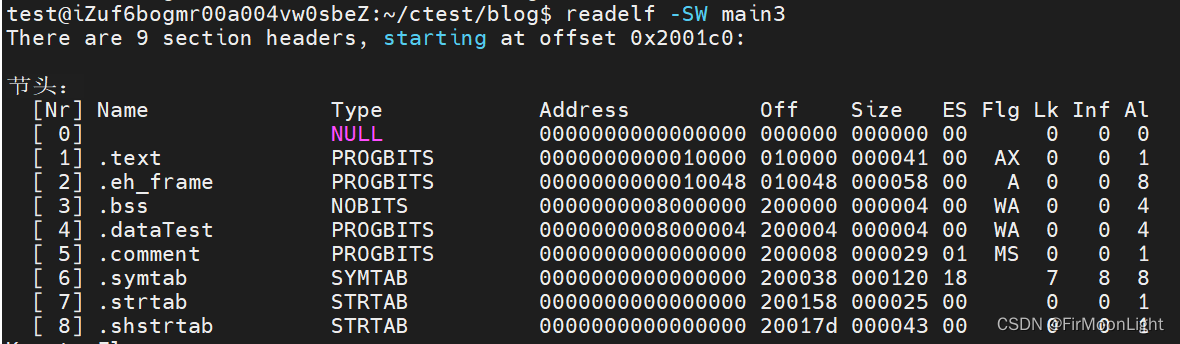

我们还可以改变.bss和.data的相对地址，并将.data改名为.dataTest。
在这里插入图片描述

连接脚本的一些基本语法

设置程序执行入口

在程序中执行的第一条指令称为程序入口。可以用下述命令指定程序的入口。

ENTRY(symbol)

程序入口的设置规则，优先级由高到低
- ld -e选项指定
- ENTRY(symbol)设置
- 特定的符号的值。例如很多程序使用符号start的值作为入口地址。
- 代码段的第一个地址
- 地址0

设置变量

PROVIDE

provide在脚本中定义了一个变量，之后，C代码中可以通过extern来使用这个变量。

SECTIONS
{
  .text :
    {
      *(.text)
      _etext = .;
      PROVIDE(etext = .);
    }
}

如果程序中定义了变量_etext，那么链接的时候会报重复定义的错误。如果程序中定义了etext，程序不会报错，而是使用程序自己定义的那个变量。如果程序未定义etext而使用了它，那么程序就会使用链接脚本中定义的变量。
