ad转化为pcb过程中出现大量绿色报错

最新推荐文章于 2025-02-19 23:42:28 发布
原创 最新推荐文章于 2025-02-19 23:42:28 发布 · 7.3k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

通过打开工具栏，进入设计规则检查设置，将RulesToCheck选项中除走线检查外的其他规则关闭，可以消除绿色报错问题。这种方法专注于保持第一个走线检查，以避免不必要的警告提示。

消除绿色报错如下：

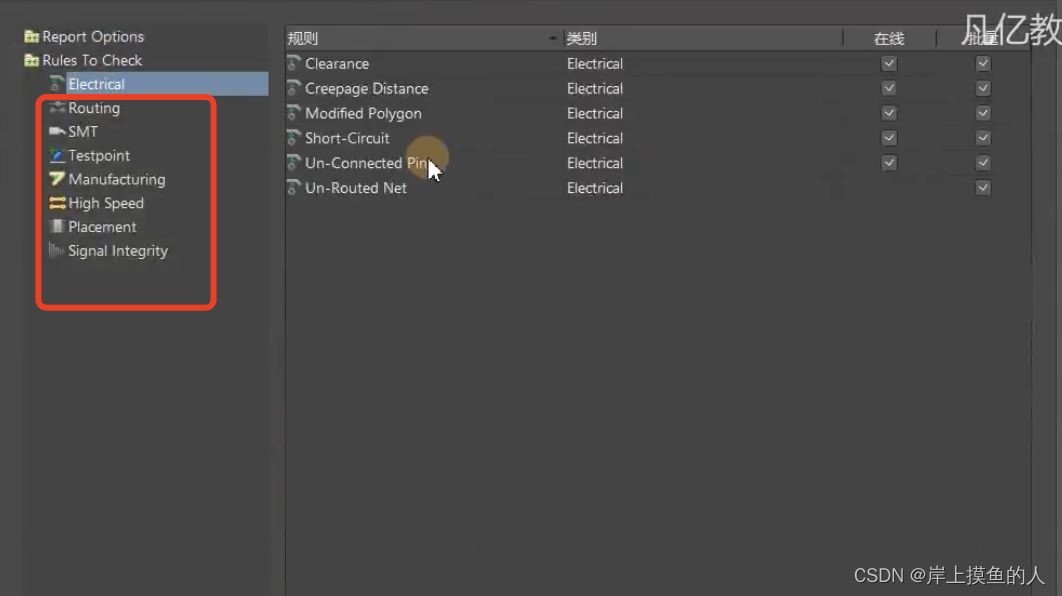

1、打开工具栏——>设计规则检查——>Rules To Check只留下第一个走线检查，其他都关闭掉。就不出绿色报错
