storm（06）——storm原理（任务提交流程）

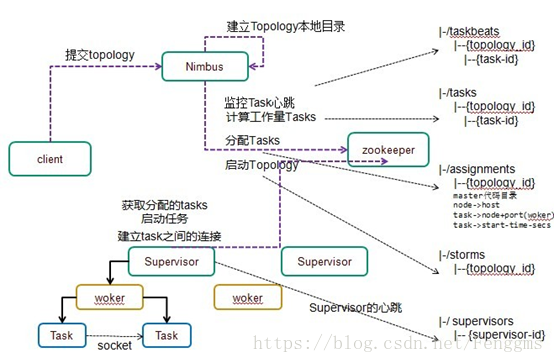

Storm 任务提交的过程

client：
1.client提交topology 到Nimbus;
Nimbus:
2.提交的jar包会被上传到nimbus服务器的nimbus/inbox目录下；
3.submitTopology方法对这个topology进行处理，一般包括对storm本身以及topology的校验，检查storm的状态是否为active，检查是否已经有同名的topology已经在运行等。
4.简历topology的本地目录；
5.nimbus分配任务，根据topology定义中给定的参数，给spout/bolt设定task数据，分配对应的task-id，最后把分配好task的信息写入到zookeeper的/task目录；
6.nimbus在zookeeper上创建taskbeats目录，要求每个task定时发送心跳信息；
7.将分配好的任务，写入zookeeper，任务提交完毕；
8.将topology的信息写入到zookeeper/storms目录；
Supervisor:
1、定期扫描zookeeper上的storms目录，查看是否有新的任务；
2、删除本地不再运行的topology的代码；
3、根据nimbus指定的任务信息启动worker进行工作；
Worker:
1.查看乣执行哪些任务；
2.根据taskid分辨出spout、bolt；
3.计算出所代表的的spout/bolt会给哪些task发送消息；
4.根据ip和端口号创建响应的网络连接用来发送消息。

Storm启动流程分析

client

1、客户端运行storm nimbus时，会调用storm的python脚本，该脚本中为每个命令编写一个方法，每个方法都可以生成一条相应的java命令。
命令格式如下：

   java -server xxxx.ClassName -args
   nimbus---> Running: /export/servers/jdk/bin/java -server  backtype.storm.daemon.nimbus
   supervisor---> Running: /export/servers/jdk/bin/java -server  backtype.storm.daemon.supervisor

nimbus

2、nibums启动之后，接受客户端提交任务
命令格式：storm jar xxx.jar xxx驱动类 参数

   Running: /export/servers/jdk/bin/java -client -Dstorm.jar=/export/servers/storm/examples/storm-starter/storm-starter-topologies-0.9.6.jar storm.starter.WordCountTopology wordcount-28

该命令会执行 storm-starter-topologies-0.9.6.jar 中的storm-starter-topologies-0.9.6.jar的main方法，main方法中会执行以下代码：

StormSubmitter.submitTopology("mywordcount",config,topologyBuilder.createTopology());

topologyBuilder.createTopology()，会将client编写的spout对象和bolt对象进行序列化。

将用户的jar上传到 nimbus物理节点的 /export/data/storm/workdir/nimbus/inbox目录下。并且改名，改名的规则是添加了一个UUID字符串。

在nimbus物理节点的 /export/data/storm/workdir/nimbus/stormdist目录下。有当前正在运行的topology的jar包和配置文件，序列化对象文件。

3、nimbus接受到任务之后，会将任务进行分配，分配会产生一个assignment对象，该对象会保存到zk中，目录是/storm/assignments ，该目录只保存正在运行的topology任务。

supervisor

4、supervisor通过watch机制，感知到nimbus在zk上的任务分配信息，从zk上拉取任务信息，分辨出属于自己任务。
5、supervisor 根据自己的任务信息，启动自己的worker，并分配一个端口。

worker

6、worker启动之后，连接zk，拉取任务.
worker通过反序列化，得到程序员自己定义的spout和bolt对象。

7、worker根据任务类型，分别执行spout任务或者bolt任务。
spout的生命周期是：open、nextTuple、outPutFiled
bolt的生命周期是：prepare、execute(tuple)、outPutFiled
