防火墙带宽管理

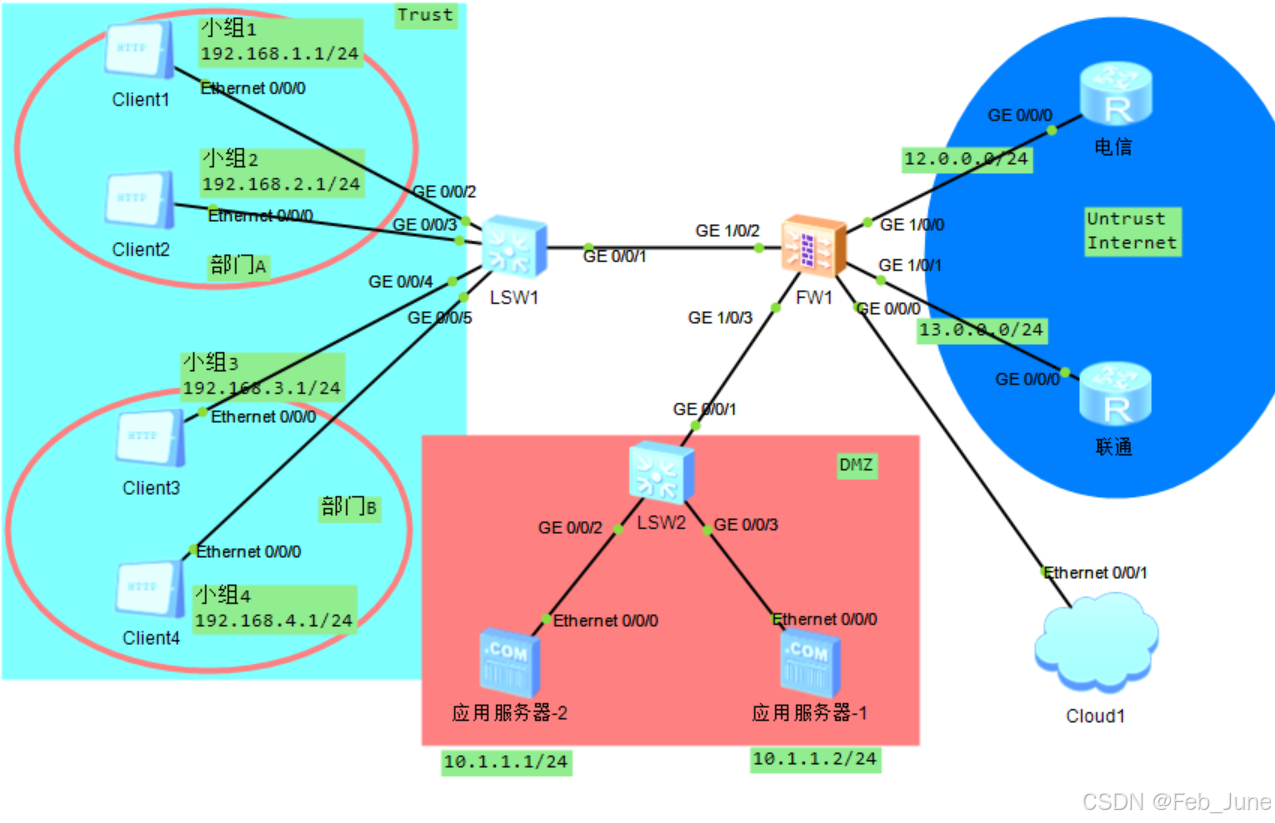

一、实验拓扑

二、实验需求

配置流程：

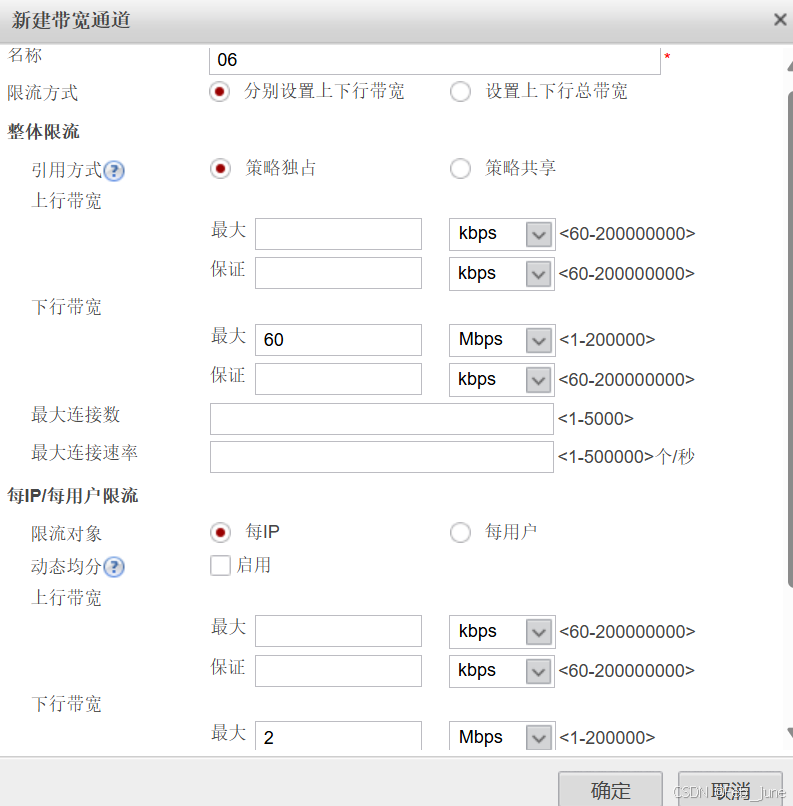

1、带宽通道：整体带宽、每个用户带宽、连接数、优先级信息

2、带宽策略

3、策略+通道，引用

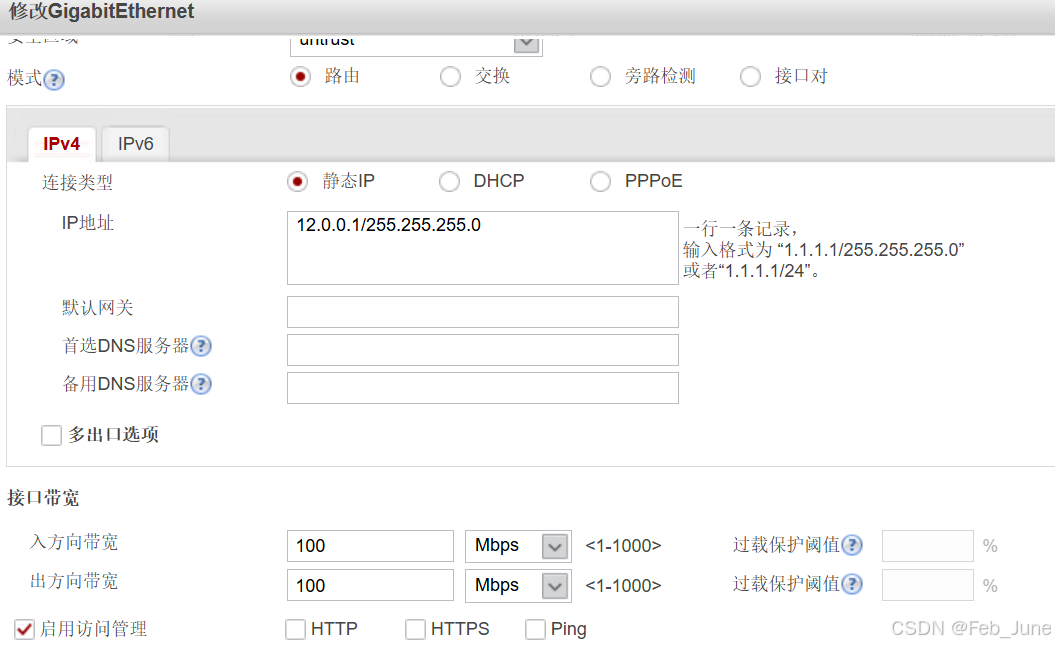

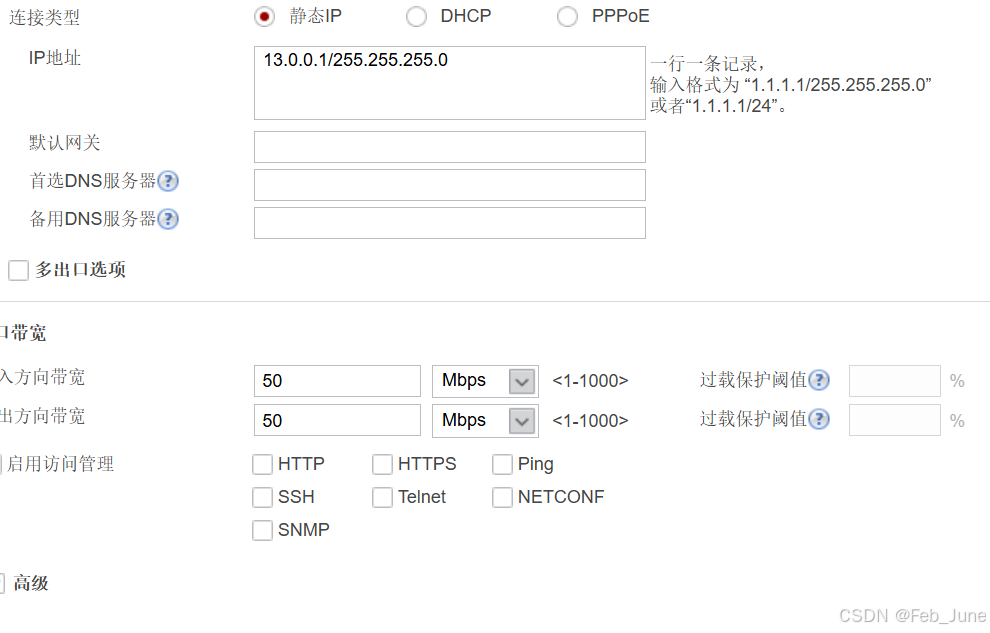

4、配置接口出入带宽

需求一：
        企业组织架构中存在部门A，部门A中存在销售组1和研发组2

        销售部门--->业务Email、ERP服务

可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：
        1、部门A的下行最大带宽不超过60M
        2、部门A中的销售组下行最大带宽不超过30M
        3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M
分析：需求之间存在父子关系

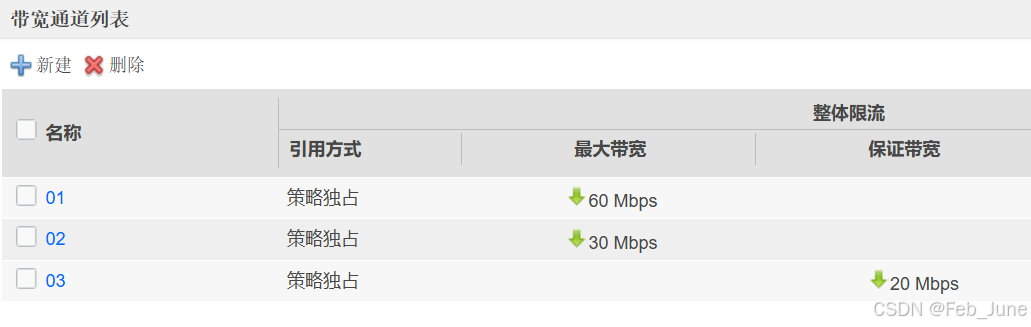

        部门A带宽通道---最大60M

        部门A销售组带宽通道最大30M
        部门A销售组Email业务带宽通道最小20M

需求二：

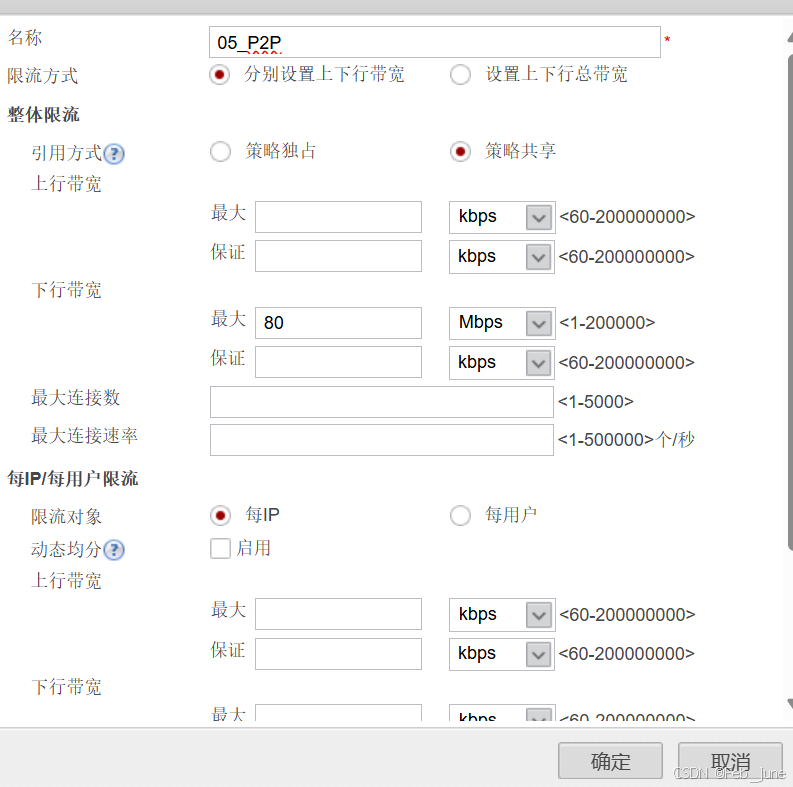

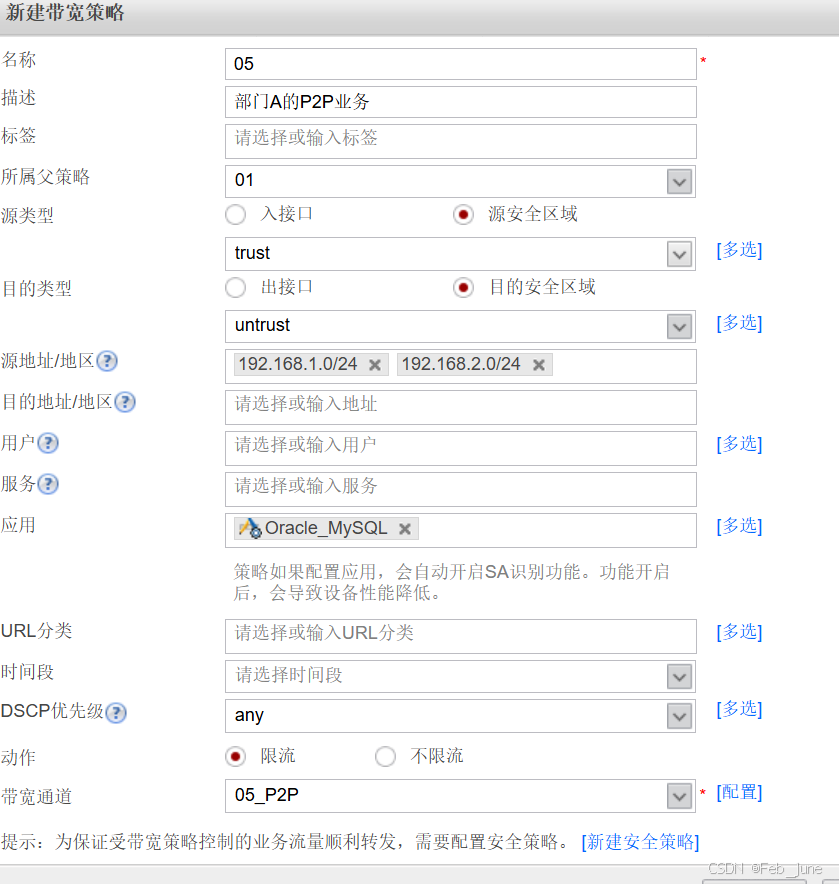

        给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用P2P业务的带宽总和。

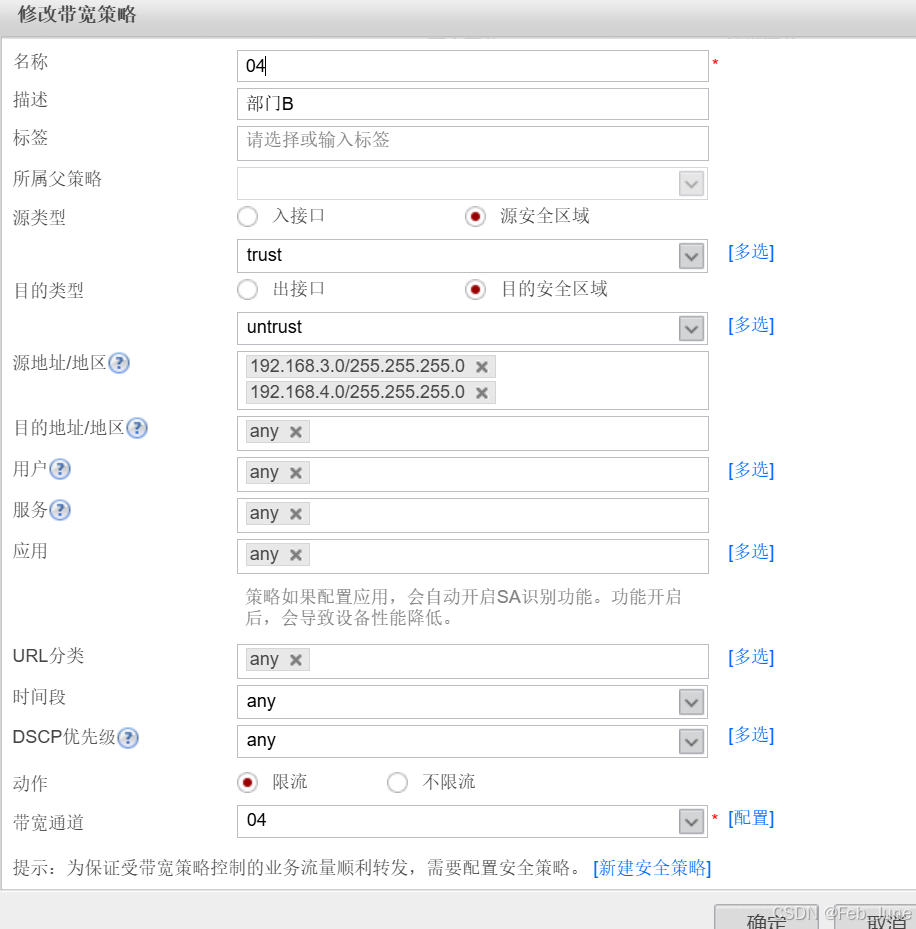

        1、部门A下行最大带宽60M
        2、部门B下行最大带宽40M
        3、部门A和部门B的P2P业务下行最大带宽不超过80M
        4、P2P流量需要计算到各自部门的总流量中

需求三：
        在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能

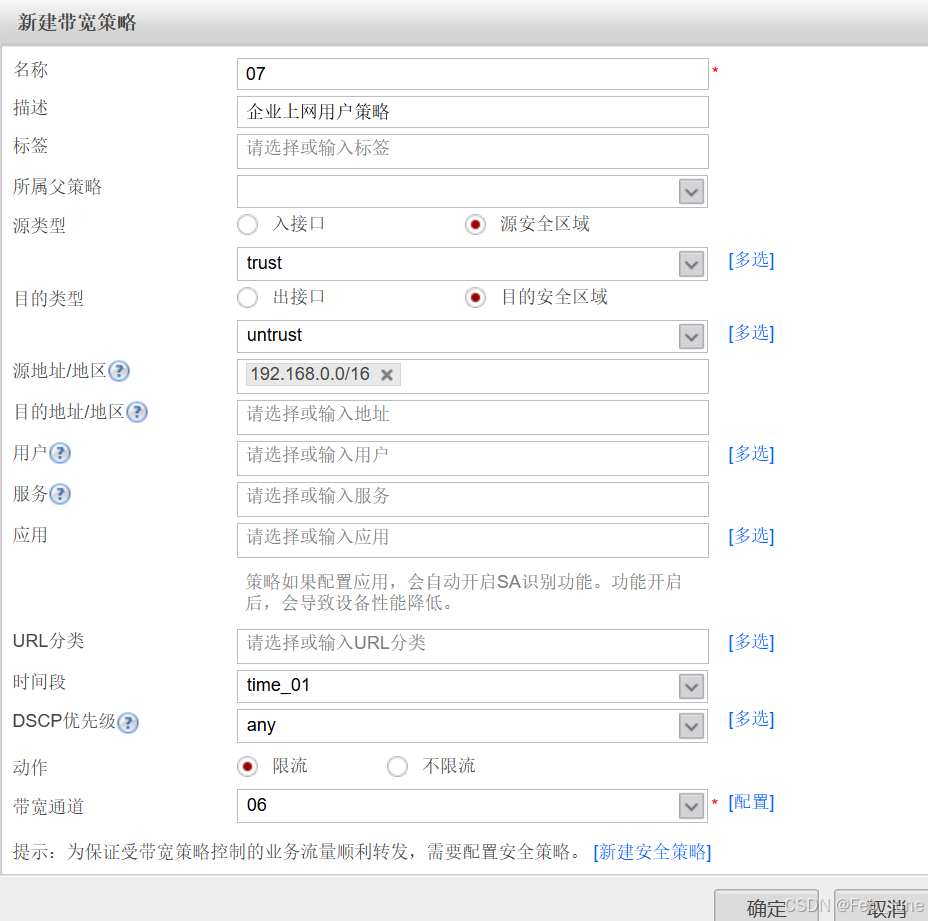

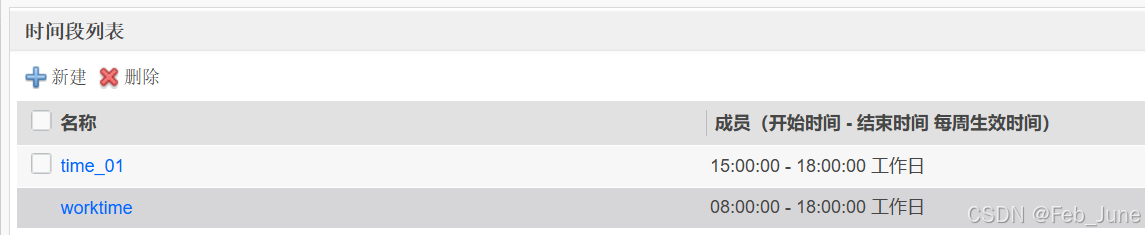

1、将从ISP购买的100M带宽进行划分：上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

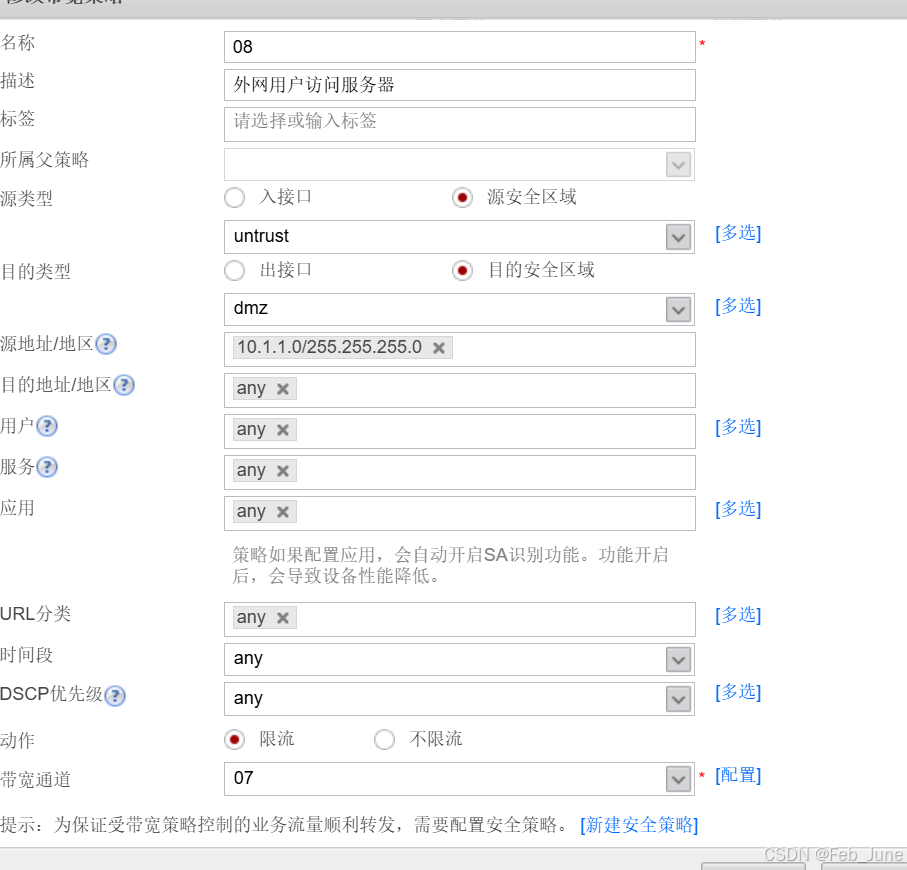

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M
3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

需求四：

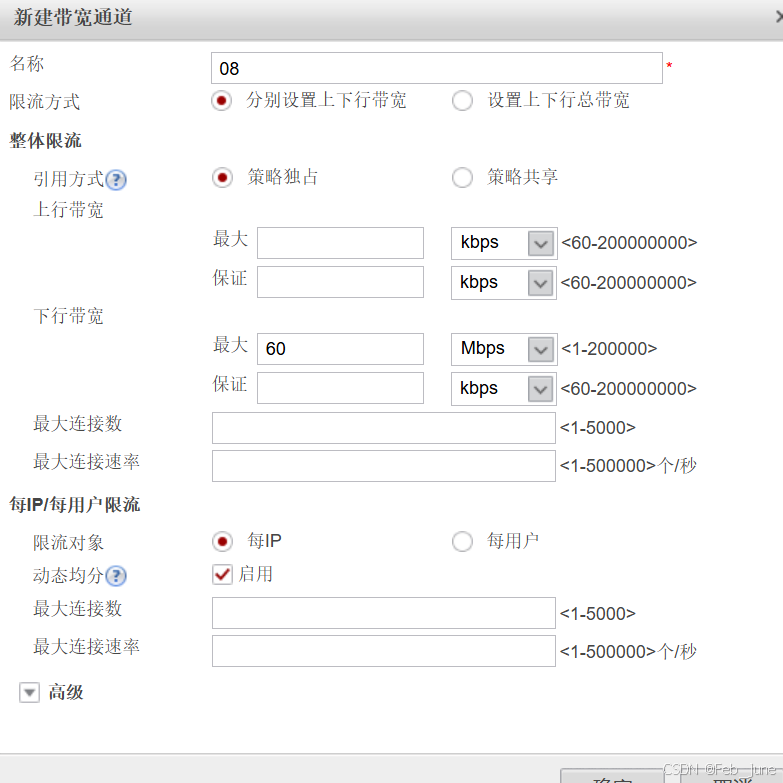

        部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽
1、部门A的下行最大带宽60M
2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

需求五：
        电信购买带宽100M
        联通购买带宽50M

需求六--配额策略
        运营商>流量套餐>对中小企业500G/月，超出部分，额外计费，1G/100元。
        限额--->每一个员工规定上网时长
1、员工40人，10名管理人员+30名牛马
        高管>20G/月
        牛马-->10G/月

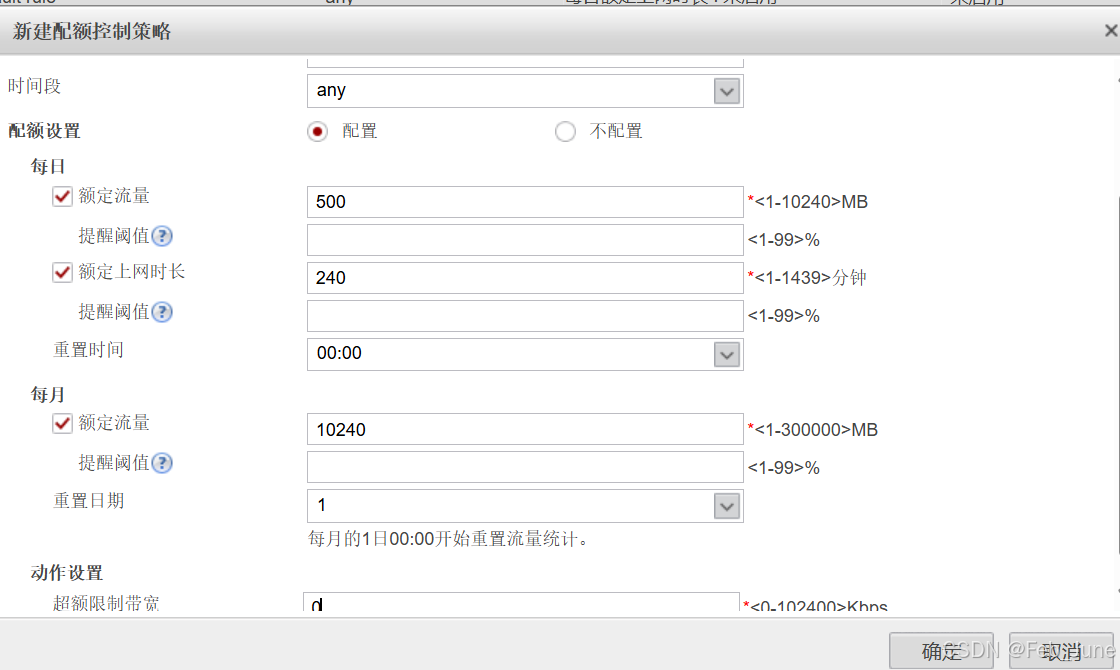

2、牛马--->4h/日，流量500M/日
3、超额后限制
        牛马--->禁止上网
        高管--->超过配额后最大带宽限定为800K

需求七--流量整形和流量监管

三、实验步骤

SW1的配置：
[sw1]vlan batch 10 20 30 40
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw1]int g 0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 10
[sw1-GigabitEthernet0/0/2]int g 0/0/3
[sw1-GigabitEthernet0/0/3]port link-type access
[sw1-GigabitEthernet0/0/3]port default vlan 20
[sw1-GigabitEthernet0/0/3]int g 0/0/4
[sw1-GigabitEthernet0/0/4]port link-type access
[sw1-GigabitEthernet0/0/4]port default vlan 30
[sw1-GigabitEthernet0/0/4]int g 0/0/5
[sw1-GigabitEthernet0/0/5]port link-type access
[sw1-GigabitEthernet0/0/5]port default vlan 40
[sw1]int g 0/0/1
[sw1-GigabitEthernet0/0/1]port link-type trunk
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 30 40


FW接口配置：

[FW]int g1/0/0
[FW-GigabitEthernet1/0/0]ip add 12.0.0.1 24
[FW-GigabitEthernet1/0/0]int g1/0/1
[FW-GigabitEthernet1/0/1]ip add 13.0.0.1 24
[FW-GigabitEthernet1/0/1]int g1/0/2.10
[FW-GigabitEthernet1/0/2.10]ip add 192.168.1.254 24
[FW-GigabitEthernet1/0/2.10]int g1/0/2.20

[FW-GigabitEthernet1/0/2.20]ip add 192.168.2.254 24
[FW-GigabitEthernet1/0/2.20]int g1/0/2.30
[FW-GigabitEthernet1/0/2.30]ip add 192.168.3.254 24
[FW-GigabitEthernet1/0/2.30]int g1/0/2.40
[FW-GigabitEthernet1/0/2.40]ip add 192.168.4.254 24

[FW-GigabitEthernet1/0/2.40]q
[FW]int g1/0/3
[FW-GigabitEthernet1/0/3]ip add 10.1.1.254 24

电信的配置：
[dianxin]int g 0/0/0
[dianxin-GigabitEthernet0/0/0]ip address 12.0.0.2 24

联通的配置：
[liantong]int g 0/0/0
[liantong-GigabitEthernet0/0/0]ip address 13.0.0.2 24

划分安全区域：
[FW]firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet1/0/0
[FW-zone-untrust]add interface GigabitEthernet1/0/1

[FW]firewall zone trust
[FW-zone-trust] add interface GigabitEthernet0/0/0
[FW-zone-trust] add interface GigabitEthernet1/0/2.10
[FW-zone-trust]add interface GigabitEthernet1/0/2.20
[FW-zone-trust] add interface GigabitEthernet1/0/2.30
[FW-zone-trust] add interface GigabitEthernet1/0/2.40

[FW]firewall zone dmz
[FW-zone-dmz] add interface GigabitEthernet1/0/3

配置缺省路由：
[FW]ip route-static 0.0.0.0 0 12.0.0.2
[FW]ip route-static 0.0.0.0 0 13.0.0.2

配置NAT策略：
[FW]nat-policy
[FW-policy-nat]rule name 01
[FW-policy-nat-rule-01]source-zone trust
[FW-policy-nat-rule-01]action source-nat easy-ip

需求一：

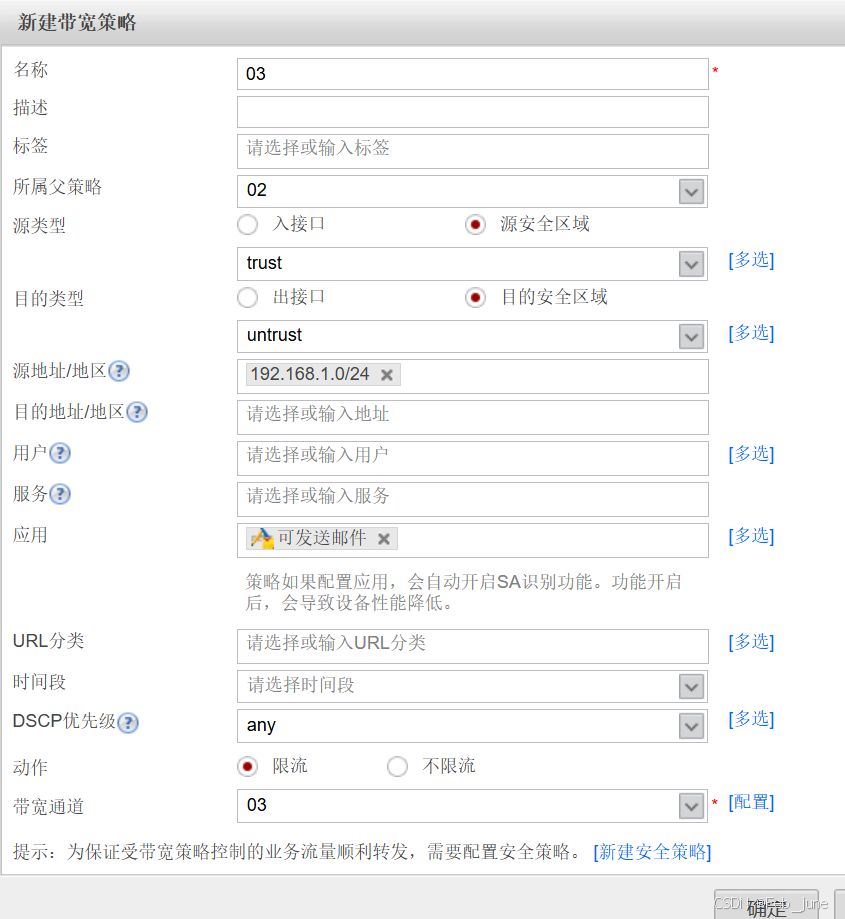

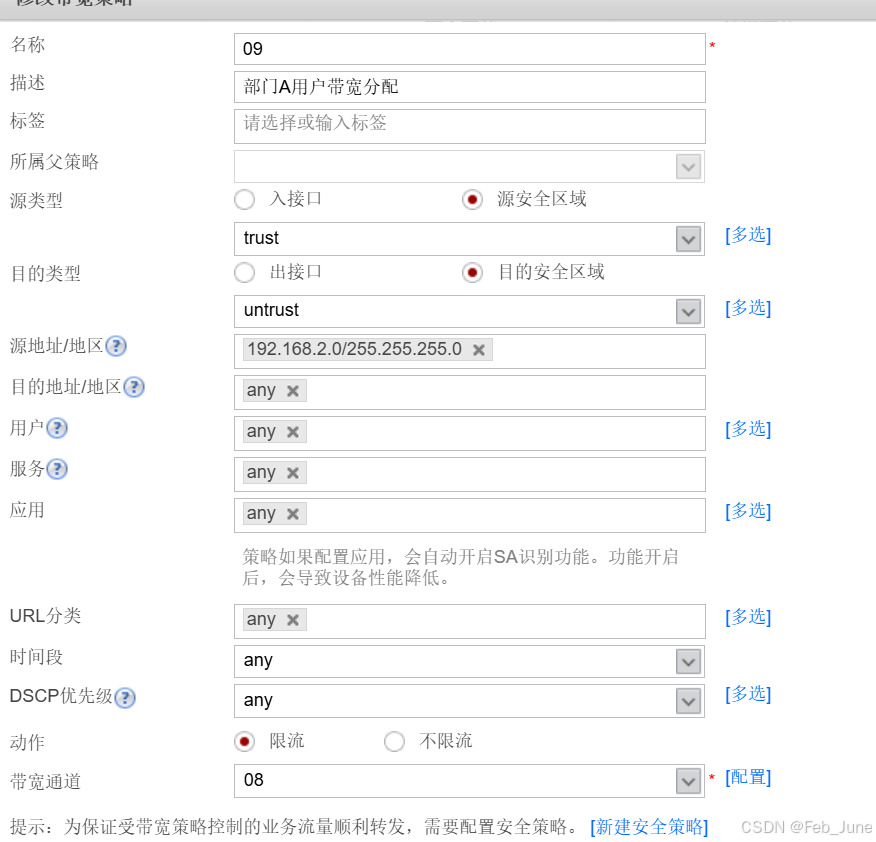

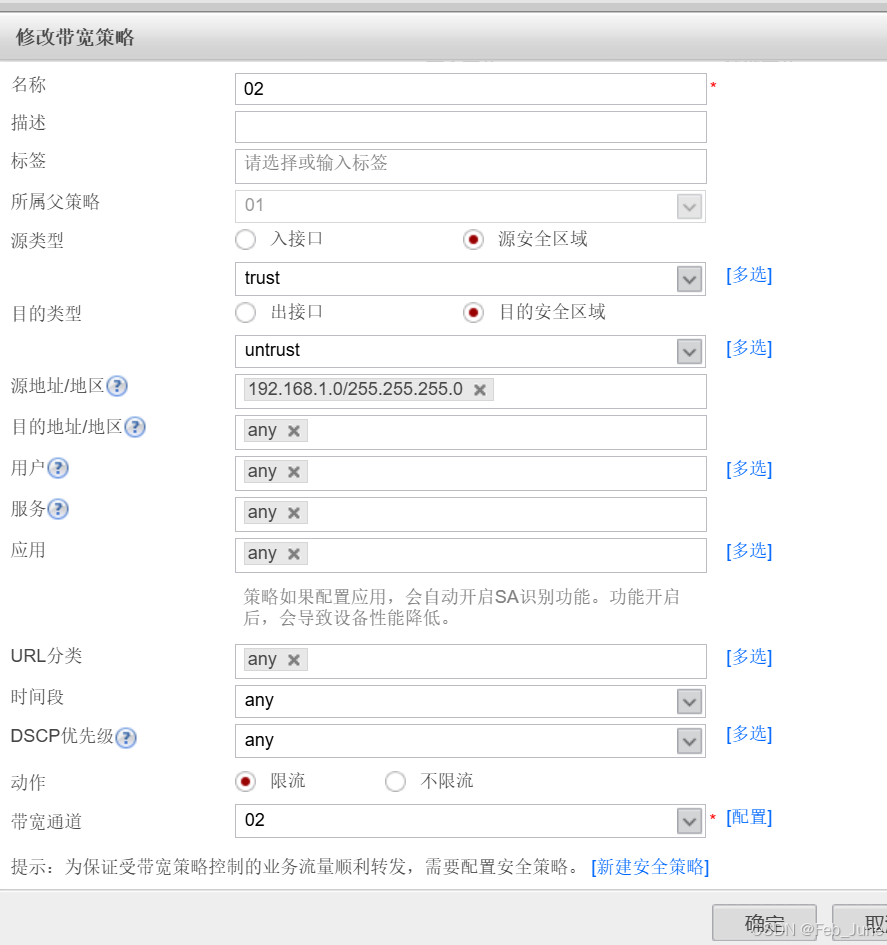

带宽策略：

[FW]traffic-policy

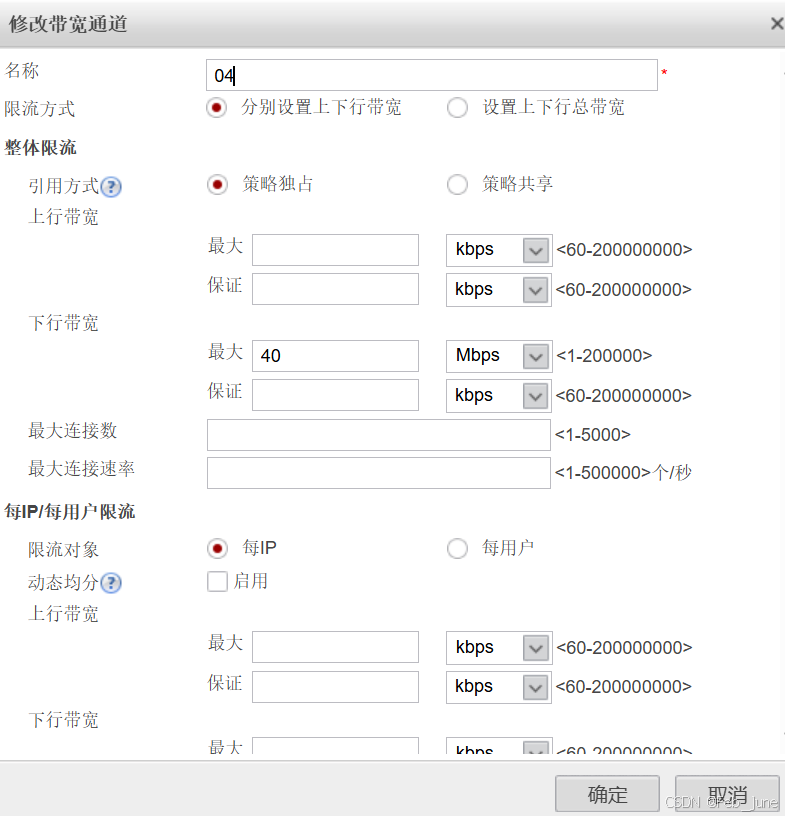

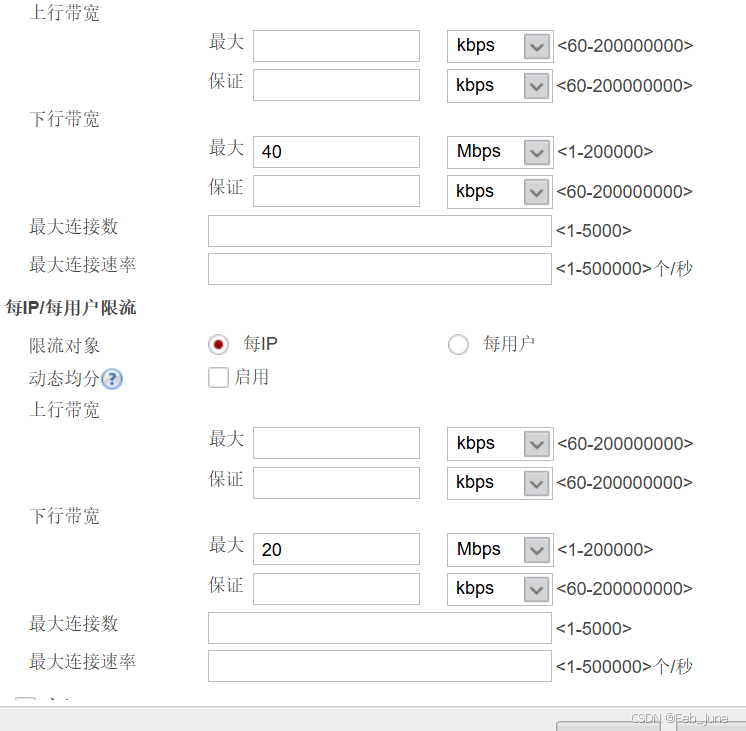

[FW-policy-traffic]profile 01
[FW-policy-traffic-profile-01]bandwidth maximum-bandwidth whole downstream 60
[FW]traffic-policy
[FW-policy-traffic]rule name 01
[FW-policy-traffic-rule-01]source-zone trust
[FW-policy-traffic-rule-01]destination-zone untrust
[FW-policy-traffic-rule-01]source-address 192.168.1.0 24
[FW-policy-traffic-rule-01]source-address 192.168.2.0 24
[FW-policy-traffic-rule-01]action qos profile 01

需求二：

需求三：

需求四：

需求五：

需求六：
