QOS常用的方式及场景

MQC简介

MQC三要素

MQC包含三个要素：流分类（traffic classifier）、流行为（traffic behavior）和流策略（traffic policy）。

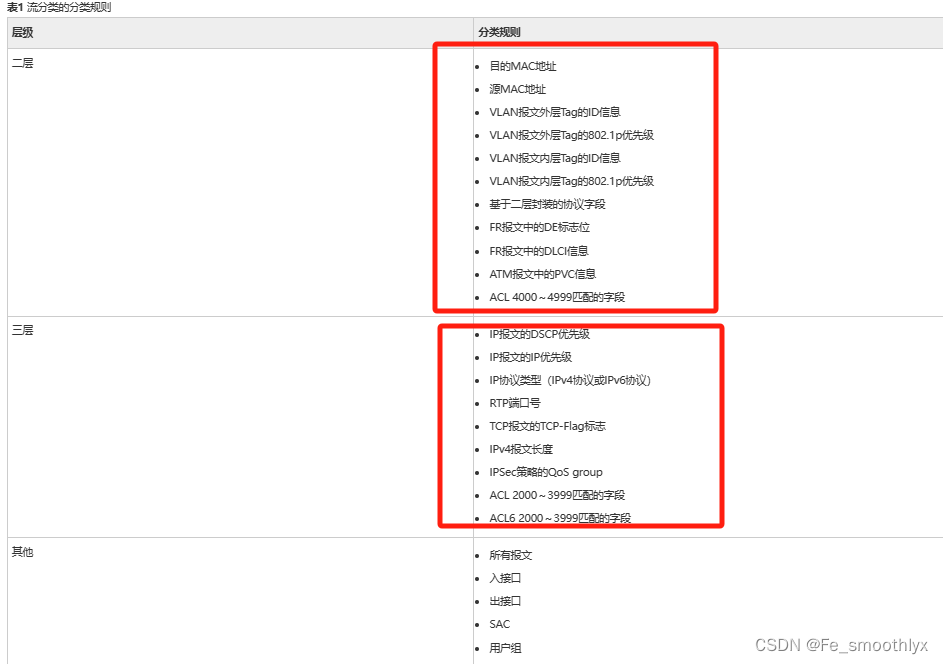

流分类

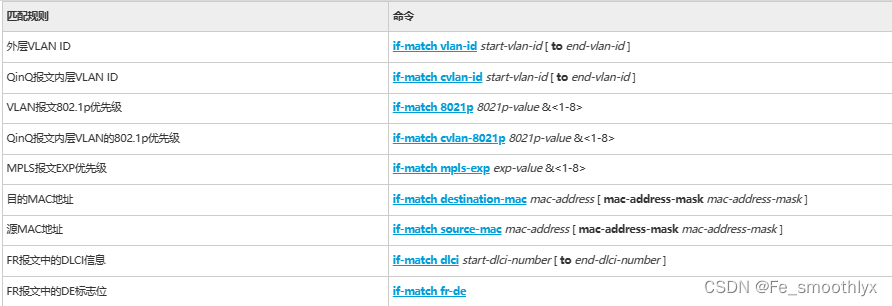

流分类用来定义一组流量匹配规则，以对报文进行分类。

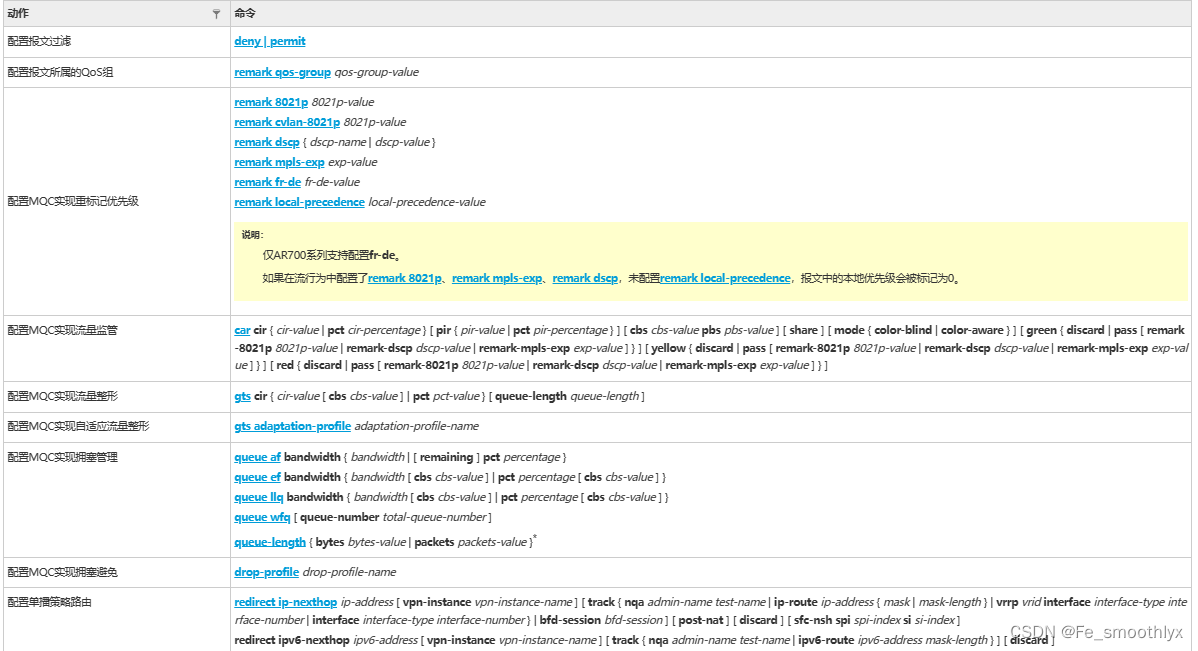

流行为

流行为用来定义针对某类报文所做的动作。

流策略

流策略用来将指定的流分类和流行为绑定，对分类后的报文执行对应流行为中定义的动作。一个流策略可以绑定多个流分类和流行为。

应用流策略

接口下应用流策略、安全域间应用流策略、BD下应用流策略、系统视图下应用流策略

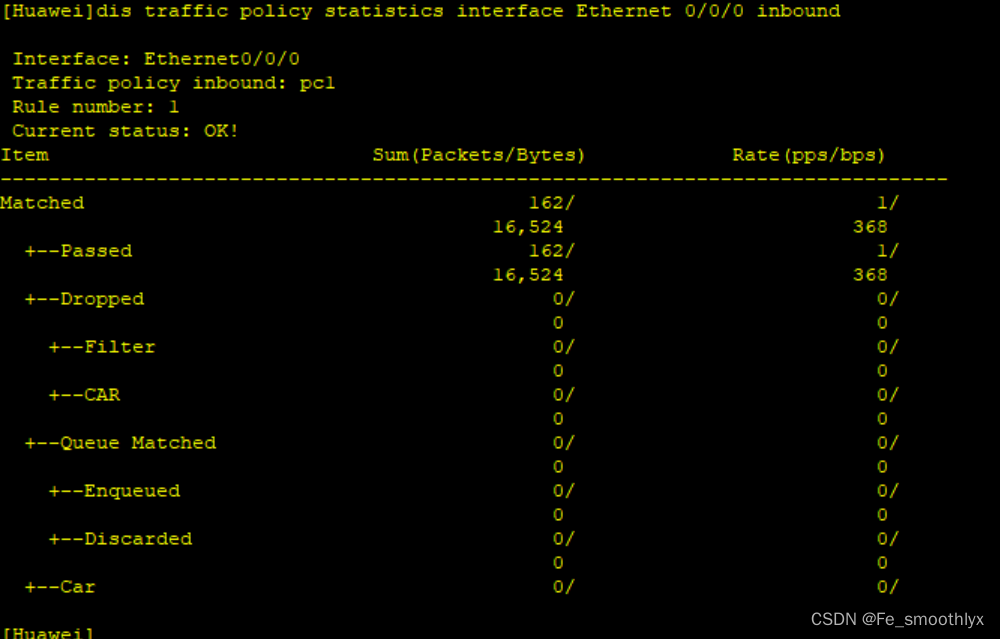

查看MQC统计信息

MQC统计信息即流策略统计信息。当用户需要了解应用指定流策略后报文通过和被丢弃的情况时，可以查看流策略统计信息。

查看流策略统计信息时，MQC配置必须存在且已经包含statistic enable（流行为视图）动作。

display traffic policy statistics xx

流量统计简介

配置MQC实现流量统计后，设备将对符合流分类规则的报文进行报文数和字节数的统计，可以帮助用户了解应用流策略后流量通过和被丢弃的情况，由此分析和判断流策略的应用是否合理，也有助于进行相关的故障诊断与排查。

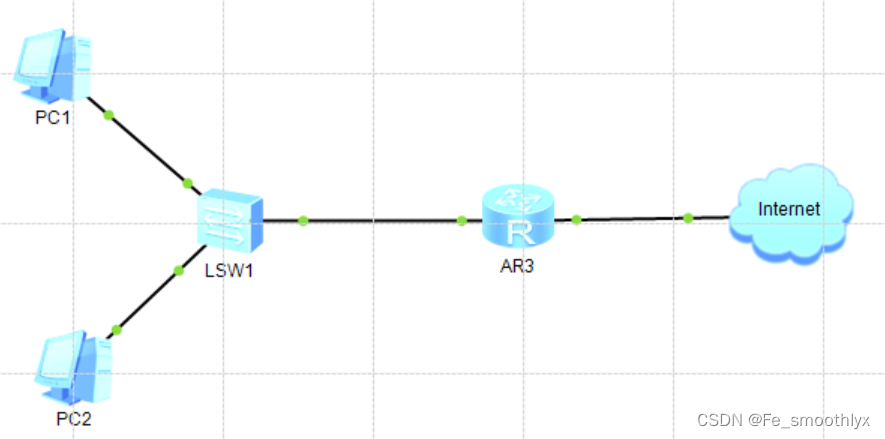

1. 配置各接口，实现Router与Switch、PC1互通。
2. 配置ACL规则，匹配源PC1的报文。
3. 配置流分类，实现基于上述ACL规则对报文进行分类。
4. 配置流行为，实现对满足规则的报文进行流量统计。
5. 配置流策略，绑定上述流分类和流行为，并应用到接口Eth0/0/0的入方向，实现对该接口收到的源PC1的报文进行流量统计。

配置信息：

AR：
vlan batch 20
#
dhcp enable
#
acl number 3000
 rule 10 permit ip source 10.1.1.254 0
#
traffic classifier pc1 operator or
 if-match acl 3000
#
traffic behavior pc1
 statistic enable
#
traffic policy pc1
 classifier pc1 behavior pc1
#
interface Vlanif20
 ip address 10.1.1.1 255.255.255.0
 dhcp select interface
#
interface Ethernet0/0/0
 port link-type trunk
 port trunk allow-pass vlan 20
 traffic-policy pc1 inbound
#
interface LoopBack1
 ip address 1.1.1.1 255.255.255.255

通过测试PC1到Internet能匹配到数据，但是PC2查看流策略就没有，说明符合要求。
