两台PC实现串口通信及点阵字模读写

目录

一、PC串口通信

1. 连线设置

2.打开调试助手发送文件

二、点阵汉字读取与打印

点阵汉字知识点

(1) 创建文本文档

(2) 打开Ubuntu

 (3) 运行结果

三.总结

四.参考

---

一、PC串口通信

1. 连线设置

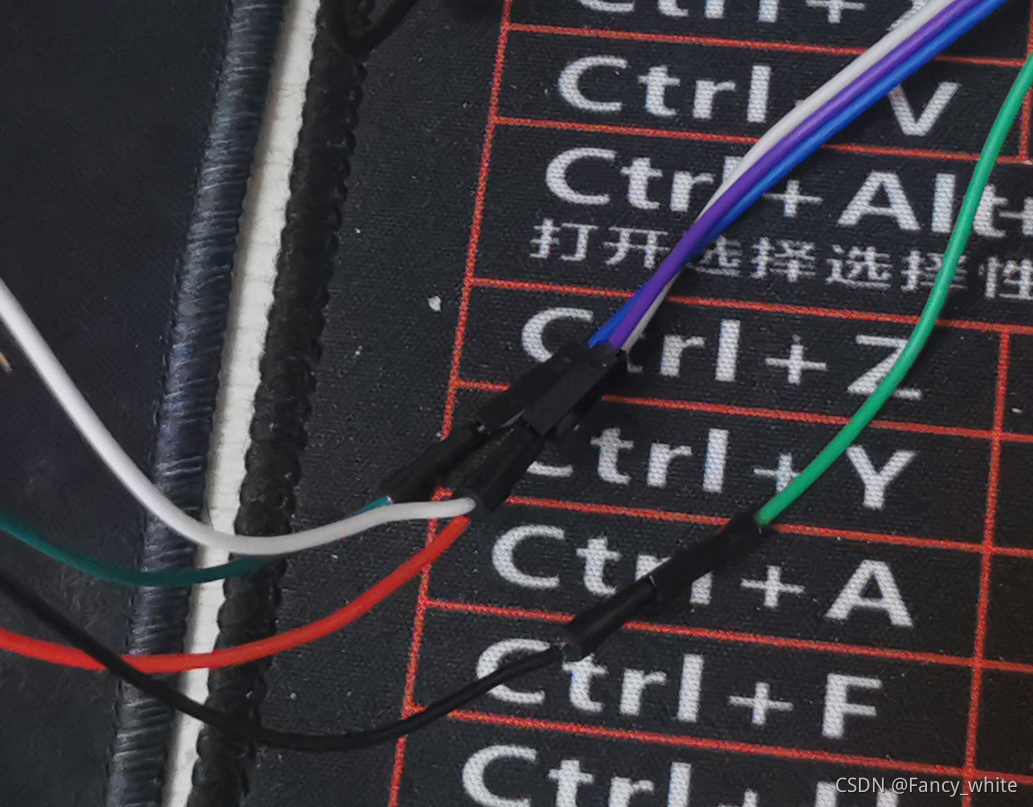

注意将一个串口的TXD连接另一个串口的RXD，接电源和接地连一起即可。

2.打开调试助手发送文件

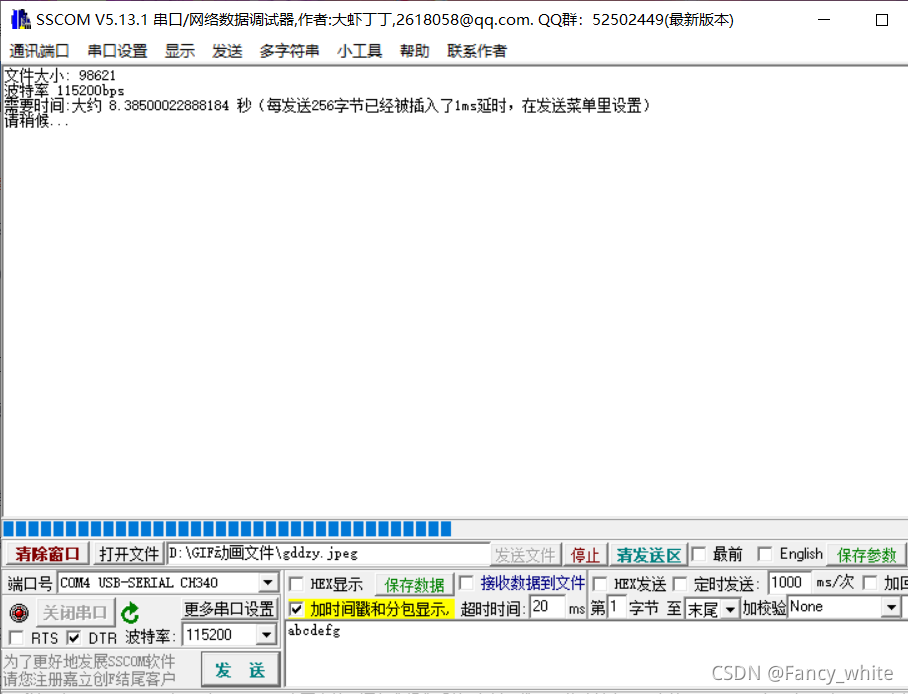

打开串口选择115200波特率选择图片发送

 大概预计时间在8秒左右

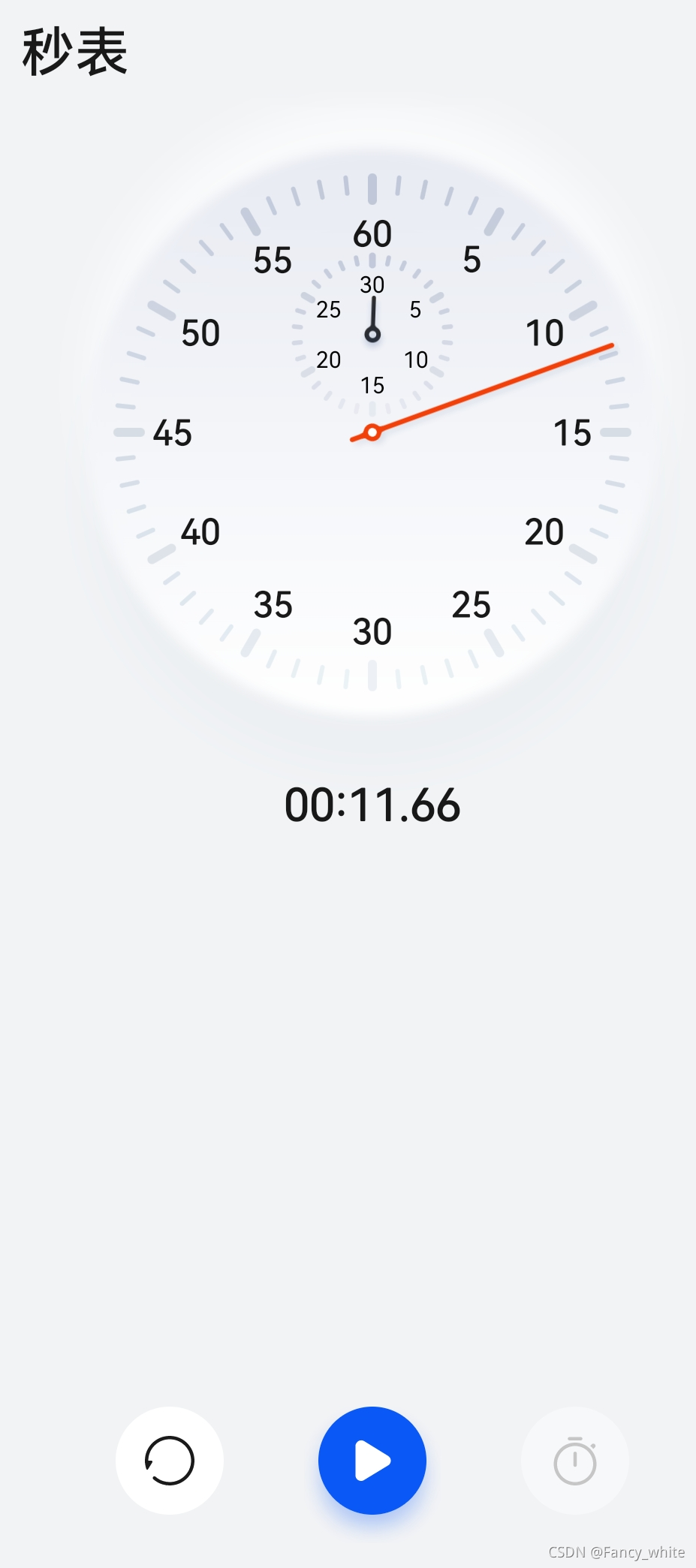

但是实际发送时间为11秒左右。

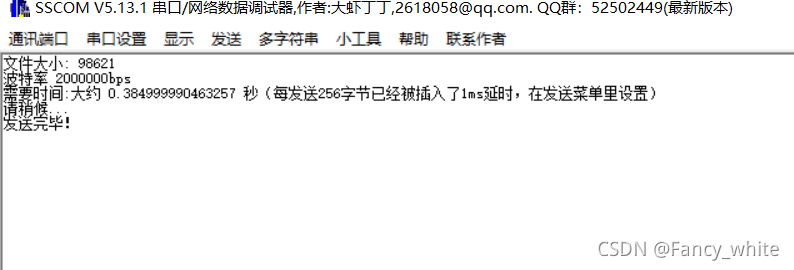

将波特率改为2000000再次发送。预计时间0.38秒

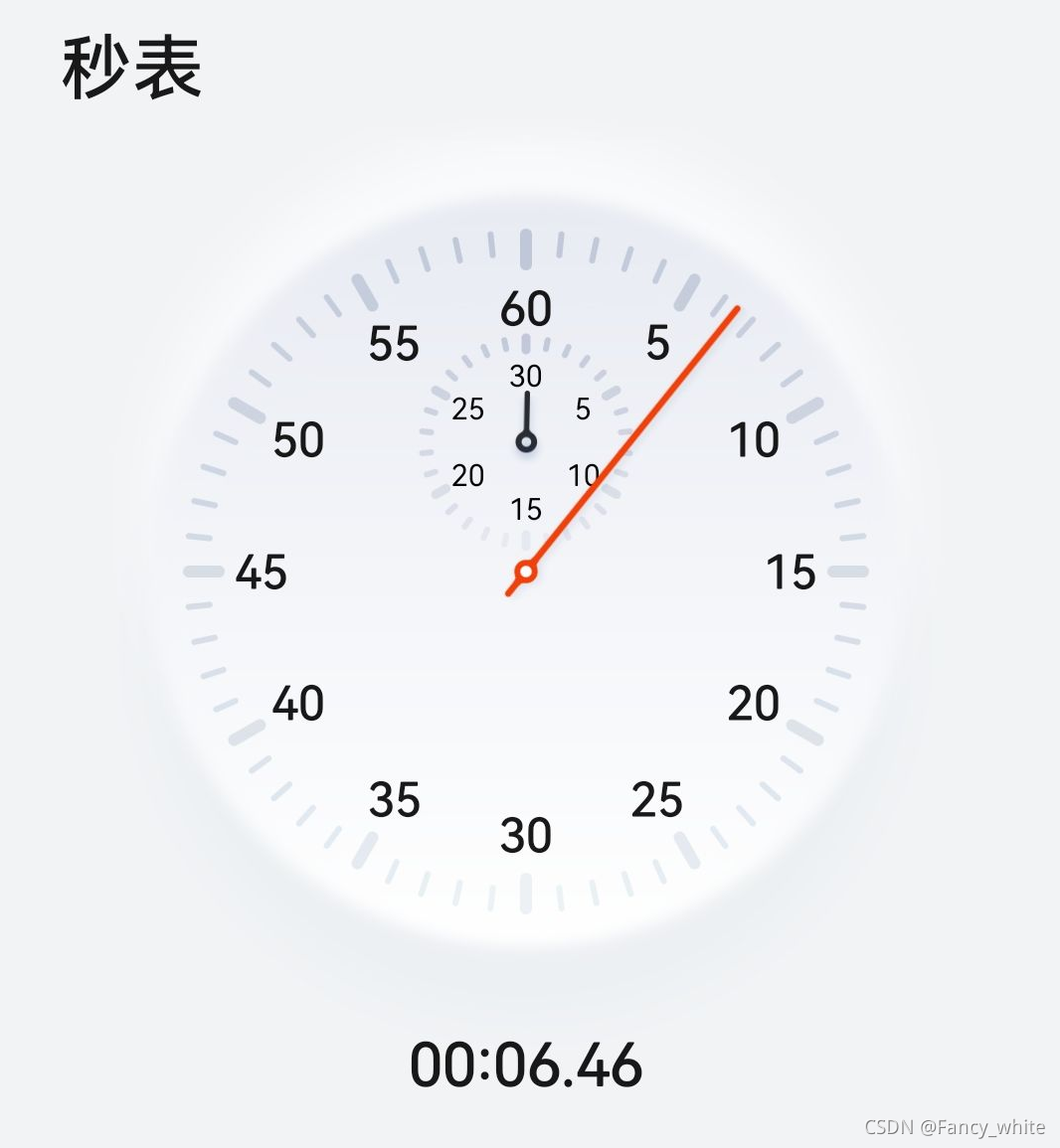

 实际用了6秒左右

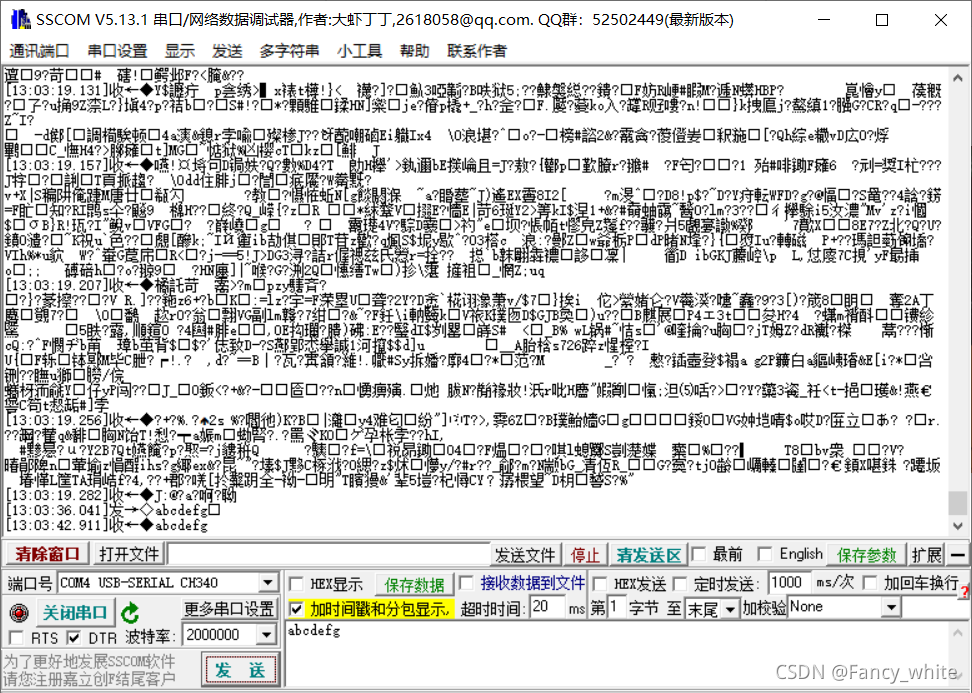

这是接受的文件来自其他的pc机

 因为传输时延=文件大小/波特率，因为随着波特率的升高，丢包率会更高，因此实际时间与预测时间差别很大。有延迟是正常的。

二、点阵汉字读取与打印

点阵汉字知识点

(1) 创建文本文档

新建文本文件然后另存为

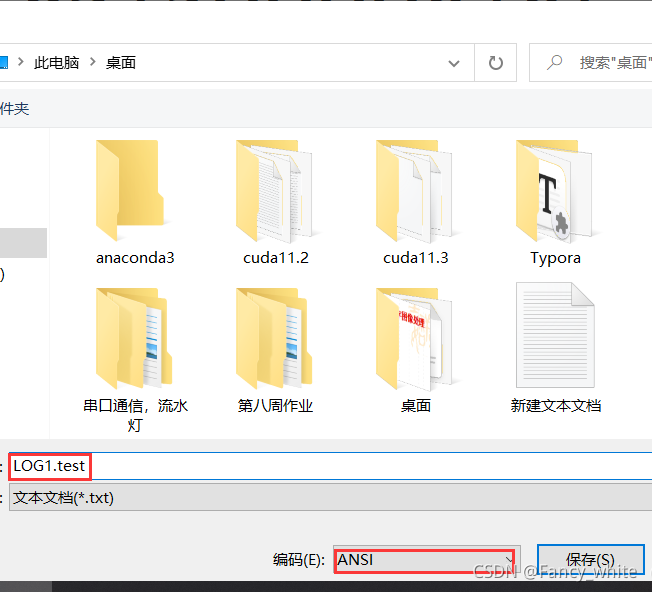

 创建文本文档并保存为ANSI格式

          ANSI通常使用 0x80~0xFF 范围的 2 个字节来表示 1 个字符。Unicode字符分为17组编排，   UTF-8用1到6个字节编码UNICODE字符。
           ANSI是一种字符代码，为使计算机支持更多语言，通常使用 0x80~0xFF 范围的 2 个字节来表示 1 个字符。表示英文字符时用一个字节，表示中文用两个或四个字节。
           UTF-8（8-bit Unicode Transformation Format）是一种针对Unicode的可变长度字符编码，又称万国码。由Ken Thompson于1992年创建。现在已经标准化为RFC 3629。

(2) 打开Ubuntu

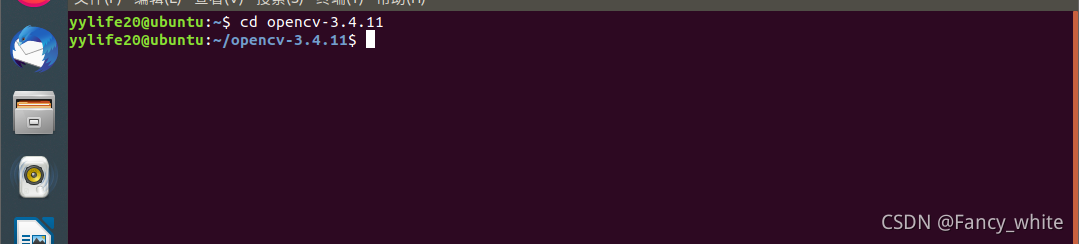

首先进入opencv目录下面

 编写addtext.cpp文件

#include<opencv/cv.h>

#include"opencv2/opencv.hpp"

#include<opencv/cxcore.h>

#include<opencv/highgui.h>

#include<math.h>

using namespace cv;

using namespace std;

void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset);

void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset);

void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path);

int main(){
String image_path="test.jpg";

char* logo_path="logo1.txt";

put_text_to_image(300,800,image_path,logo_path);

return 0;

}

void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset){
//绘制的起点坐标

Point p;

p.x = x_offset;

p.y = y_offset;

 //存放ascii字膜

char buff[16];

//打开ascii字库文件

FILE *ASCII;

if ((ASCII = fopen("Asci0816.zf", "rb")) == NULL){

	printf("Can't open ascii.zf,Please check the path!");

	//getch();

	exit(0);

}

fseek(ASCII, offset, SEEK_SET);

fread(buff, 16, 1, ASCII);

int i, j;

Point p1 = p;

for (i = 0; i<16; i++)                  //十六个char

{

	p.x = x_offset;

	for (j = 0; j < 8; j++)              //一个char八个bit

	{

		p1 = p;

		if (buff[i] & (0x80 >> j))    /*测试当前位是否为1*/

		{

			/*
				由于原本ascii字膜是8*16的，不够大，
				所以原本的一个像素点用4个像素点替换，
				替换后就有16*32个像素点
				ps：感觉这样写代码多余了，但目前暂时只想到了这种方法
			*/

			circle(image, p1, 0, Scalar(255, 0, 0), -1);

			p1.x++;

			circle(image, p1, 0, Scalar(255, 0, 0), -1);

			p1.y++;

			circle(image, p1, 0, Scalar(255, 0, 0), -1);

			p1.x--;

			circle(image, p1, 0, Scalar(255, 0, 0), -1);



		}

		p.x+=2;            //原来的一个像素点变为四个像素点，所以x和y都应该+2

	}

	p.y+=2;

}

}

void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset){//在图片上画汉字

Point p;

p.x=x_offset;

p.y=y_offset;

FILE *HZK;

char buff[72];//72个字节，用来存放汉字的

if((HZK=fopen("HZKf2424.hz","rb"))==NULL){

    printf("Can't open HZKf2424.hz,Please check the path!");

    exit(0);//退出

}

fseek(HZK, offset, SEEK_SET);/*将文件指针移动到偏移量的位置*/

fread(buff, 72, 1, HZK);/*从偏移量的位置读取72个字节，每个汉字占72个字节*/

bool mat[24][24];//定义一个新的矩阵存放转置后的文字字膜

int i,j,k;

for (i = 0; i<24; i++)                 /*24x24点阵汉字，一共有24行*/

{

	for (j = 0; j<3; j++)                /*横向有3个字节，循环判断每个字节的*/

		for (k = 0; k<8; k++)              /*每个字节有8位，循环判断每位是否为1*/

			if (buff[i * 3 + j] & (0x80 >> k))    /*测试当前位是否为1*/

			{

				mat[j * 8 + k][i] = true;          /*为1的存入新的字膜中*/

			}

			else {

				mat[j * 8 + k][i] = false;

			}

}

for (i = 0; i < 24; i++)

{

	p.x = x_offset;

	for (j = 0; j < 24; j++)

	{

		if (mat[i][j])

			circle(image, p, 1, Scalar(0, 0, 0), -1);		  //写(替换)像素点

		p.x++;                                                //右移一个像素点

	}

	p.y++;                                                    //下移一个像素点

}

}

void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path){//将汉字弄上图片
//x和y就是第一个字在图片上的起始坐标
//通过图片路径获取图片

Mat image=imread(image_path);

int length=19;//要打印的字符长度

unsigned char qh,wh;//定义区号，位号

unsigned long offset;//偏移量

unsigned char hexcode[30];//用于存放记事本读取的十六进制,记得要用无符号

FILE* file_logo;

if ((file_logo = fopen(logo_path, "rb")) == NULL){

	printf("Can't open txtfile,Please check the path!");

	//getch();

	exit(0);

}

fseek(file_logo, 0, SEEK_SET);

fread(hexcode, length, 1, file_logo);

int x =x_offset,y = y_offset;//x,y:在图片上绘制文字的起始坐标

for(int m=0;m<length;){

    if(hexcode[m]==0x23){

        break;//读到#号时结束

    }

    else if(hexcode[m]>0xaf){

        qh=hexcode[m]-0xaf;//使用的字库里是以汉字啊开头，而不是以汉字符号开头

        wh=hexcode[m+1] - 0xa0;//计算位码

        offset=(94*(qh-1)+(wh-1))*72L;

        paint_chinese(image,x,y,offset);

        /*
        计算在汉字库中的偏移量
        对于每个汉字，使用24*24的点阵来表示的
        一行有三个字节，一共24行，所以需要72个字节来表示
        d5-af=38（十进制），因为是从汉字啊开始的，所以减去的是af而不是a0，38+15等于53与区码相对应
        d4-a0=52
        */

        m=m+2;//一个汉字的机内码占两个字节，

        x+=24;//一个汉字为24*24个像素点，由于是水平放置，所以是向右移动24个像素点

    }

    else{//当读取的字符为ASCII码时

    wh=hexcode[m];

    offset=wh*16l;//计算英文字符的偏移量

    paint_ascii(image,x,y,offset);

    m++;//英文字符在文件里表示只占一个字节，所以往后移一位就行了

    x+=16;

    }



}

cv::imshow("image", image);

cv::waitKey();

}

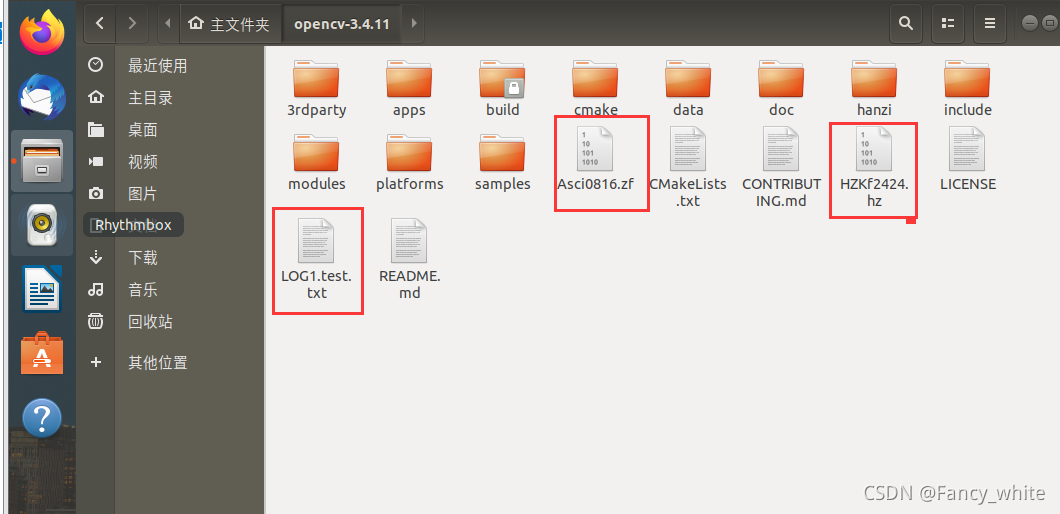

 将需要的文本文档，汉字库，ASCII字库，拖进ubuntu的

利用g++命令，编译生成执行文件

g++ addtext.cpp -o test `pkg-config --cflags --libs opencv`

输入 ./text

运行程序

 (3) 运行结果

三.总结

通过对点阵汉字的学习，除了ASCII能编码英文之外，中文也能够进行编码。opencv的作用就是根据点阵图利用circle函数画实心圆代替像素点来绘字和字符。
