带宽管理配置

首先配置交换机，路由器

LSW1配置

[SW1]vlan batch 10 20 30 40

[SW1]int g0/0/2

[SW1-GigabitEthernet0/0/2]port link-type access

[SW1-GigabitEthernet0/0/2]port default vlan 10

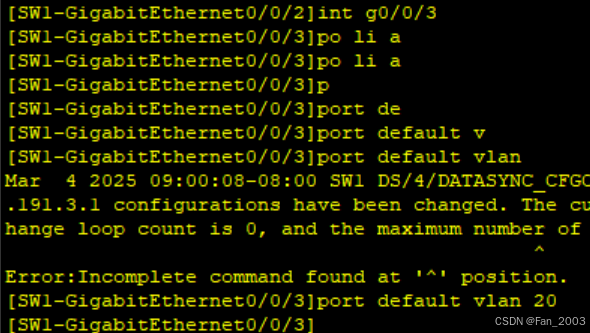

[SW1]int g0/0/3

[SW1-GigabitEthernet0/0/3]port link-type access

[SW1-GigabitEthernet0/0/3]port default vlan 20

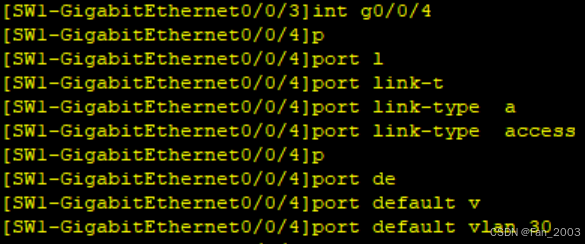

[SW1]int g0/0/4

[SW1-GigabitEthernet0/0/4]port link-type access

[SW1-GigabitEthernet0/0/4]port default vlan 30

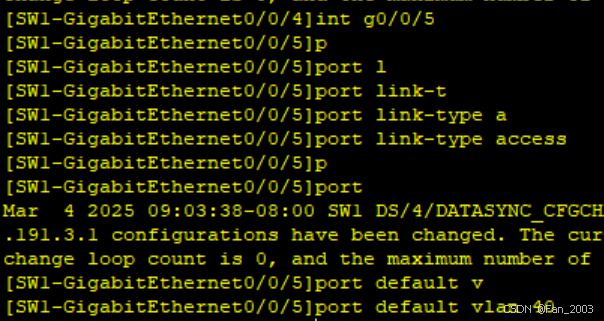

[SW1]int g0/0/5

[SW1-GigabitEthernet0/0/5]port link-type access

[SW1-GigabitEthernet0/0/5]port default vlan 40

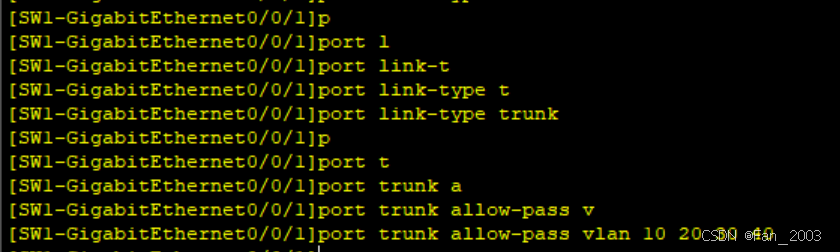

[SW1]int g0/0/1

[SW1-GigabitEthernet0/0/1]port link-type trunk

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 30 40

电信和联通在此实验中仅配置一个ip即可

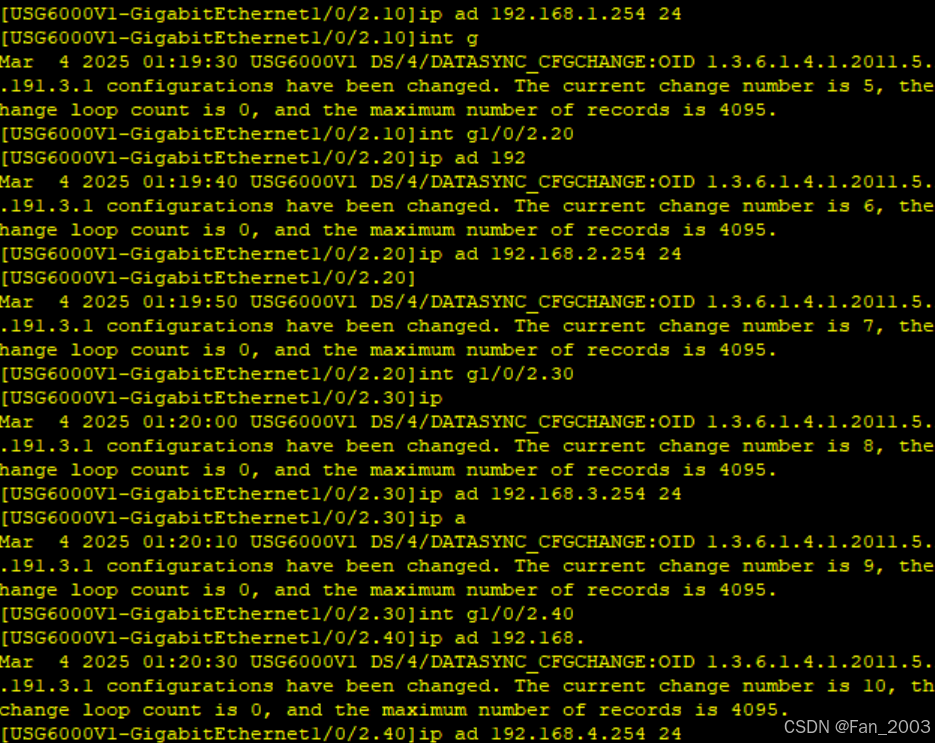

防火墙接口配置

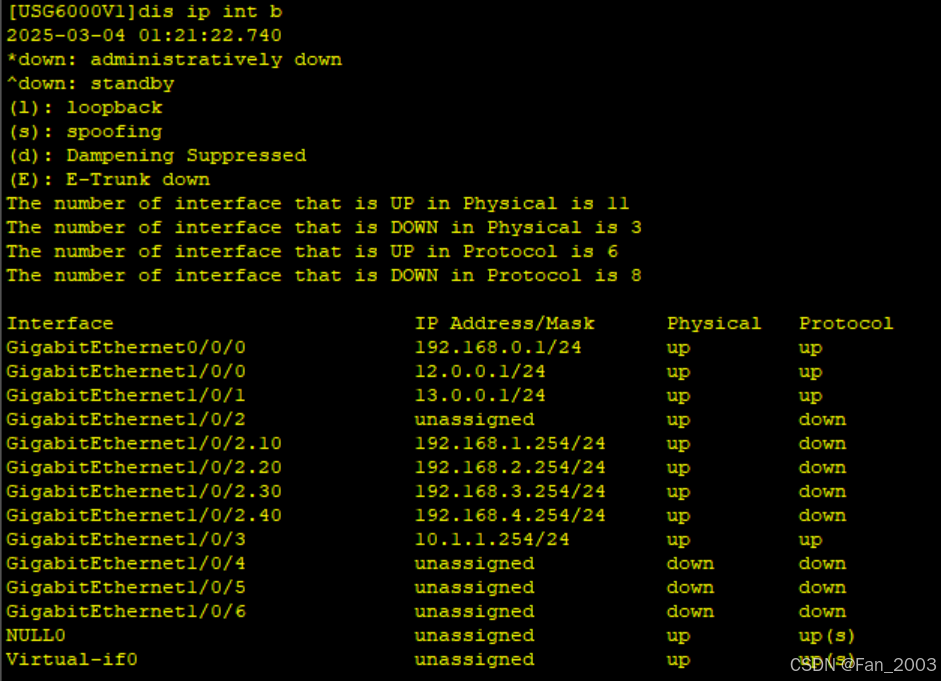

配置接口如下图所示

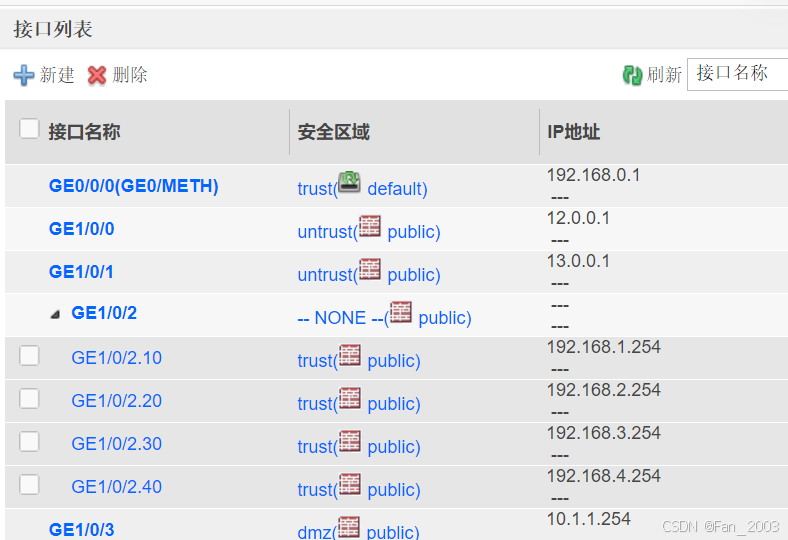

各个接口所在安全区域如下图所示

带宽管理配置流程：

1.带宽通道：整体带宽，每一个用户带宽，连接数，优先级信息

2.带宽策略：安全区域，用户，应用，优先级，执行动作（是否执行限流）

3.策略+通道，引用

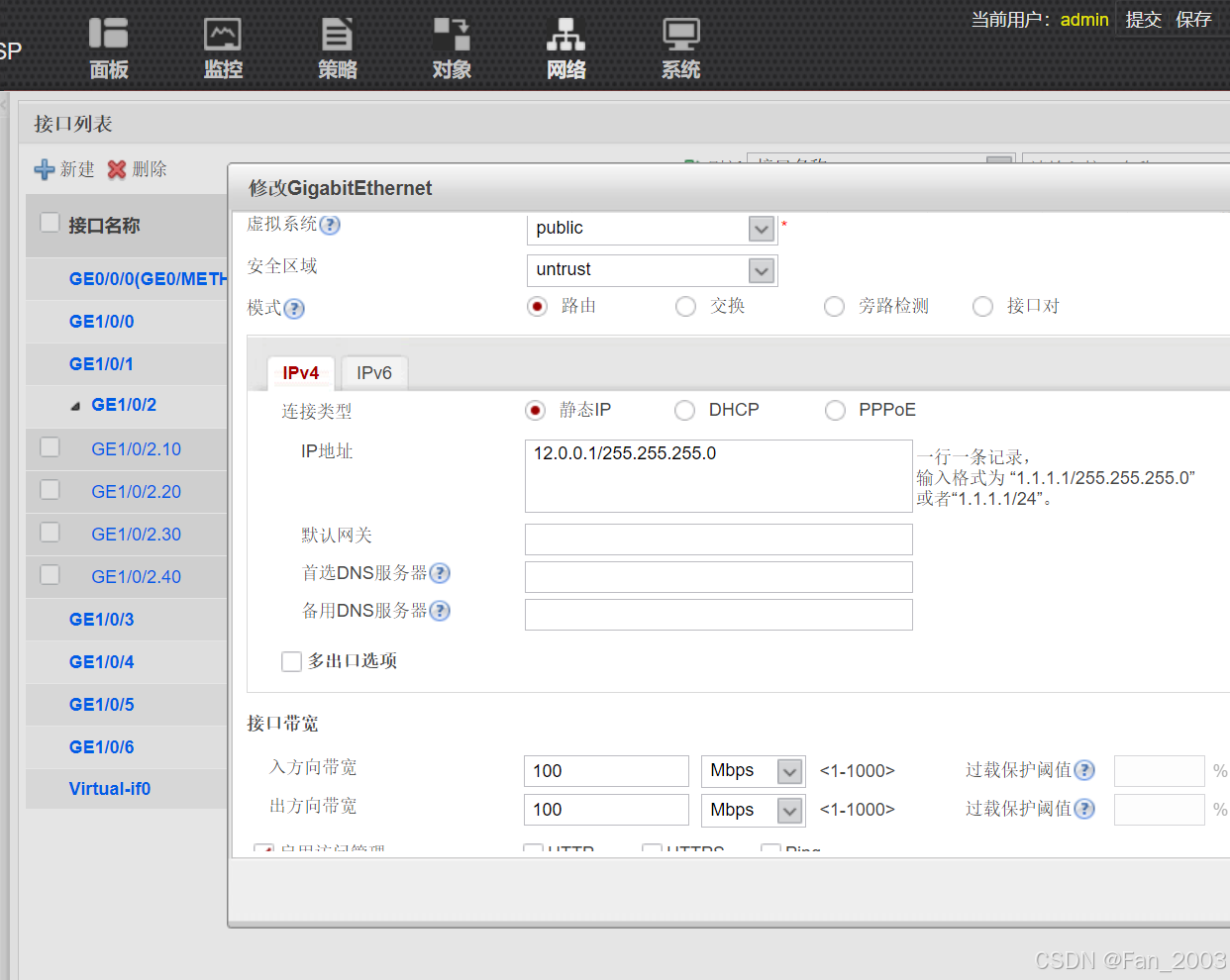

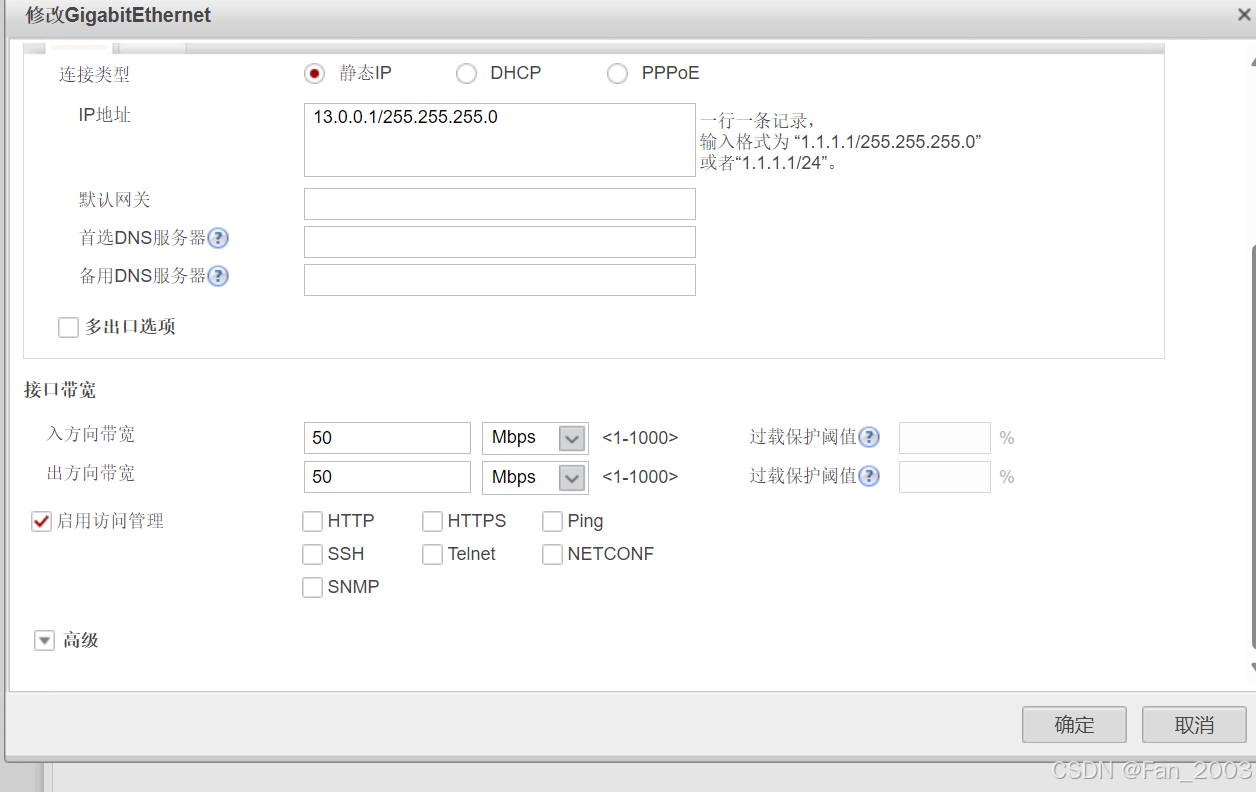

4.配置接口出入带宽

部门A

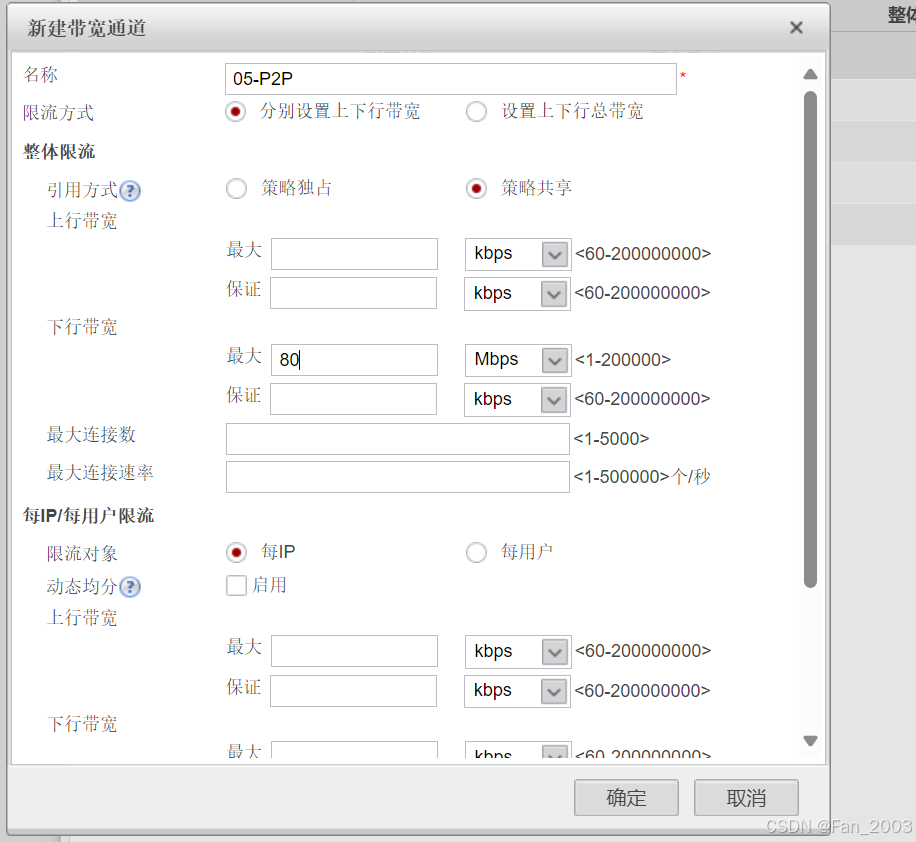

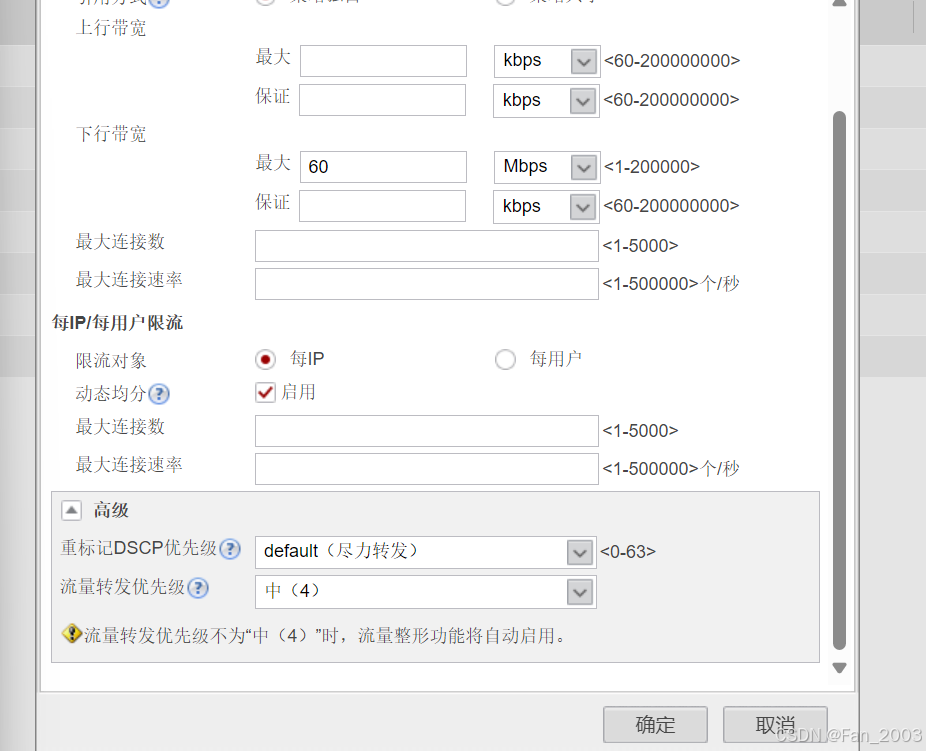

创建通道

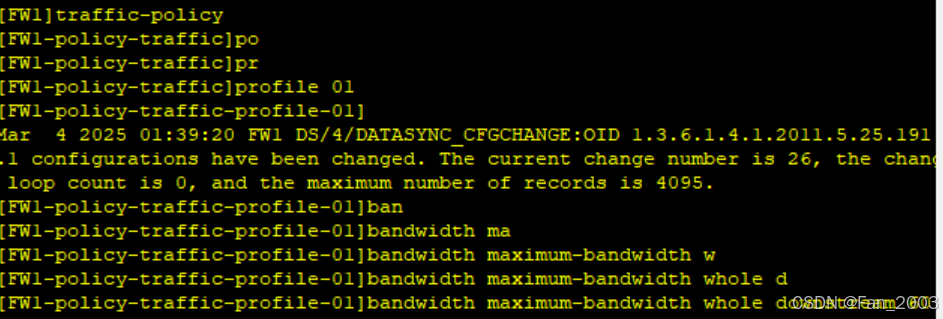

命令行配置

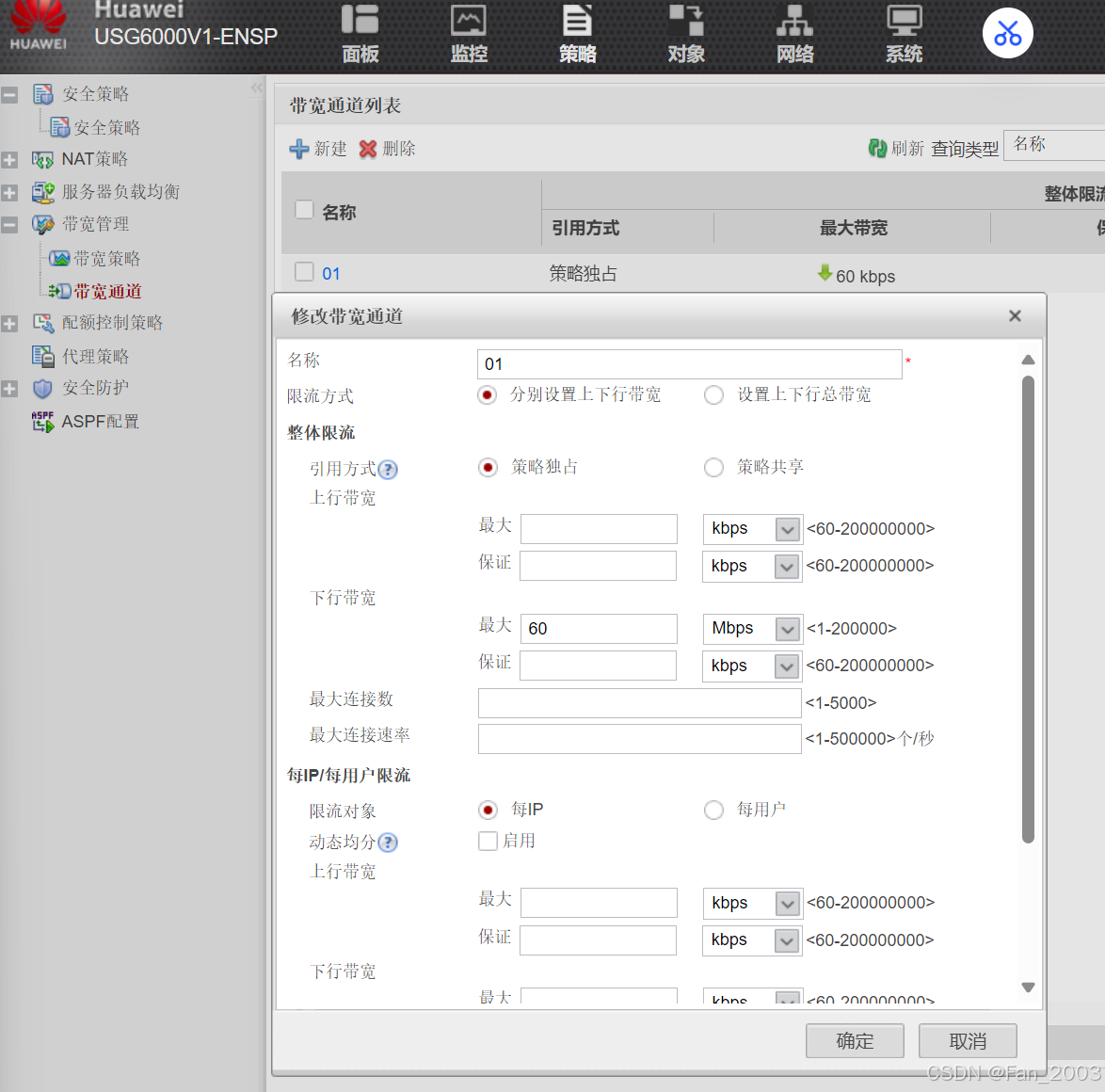

界面配置

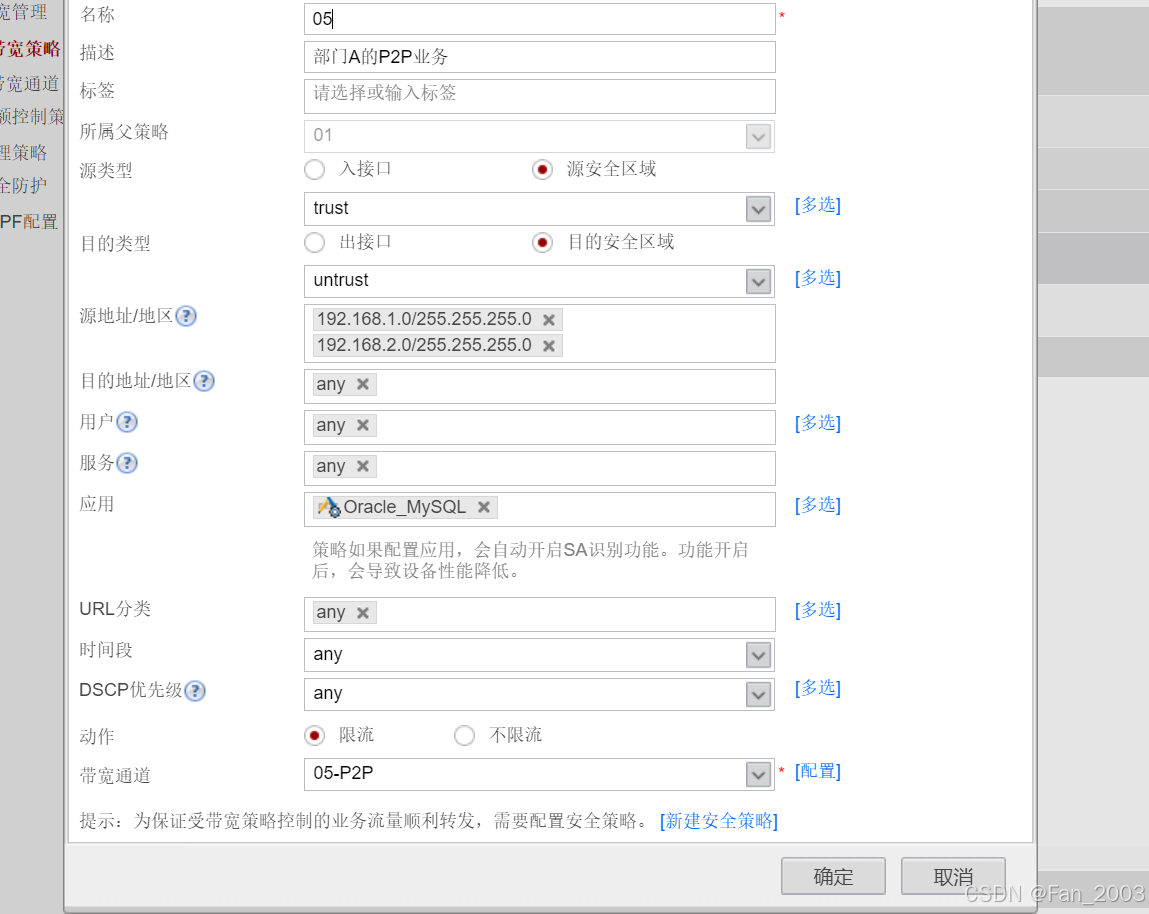

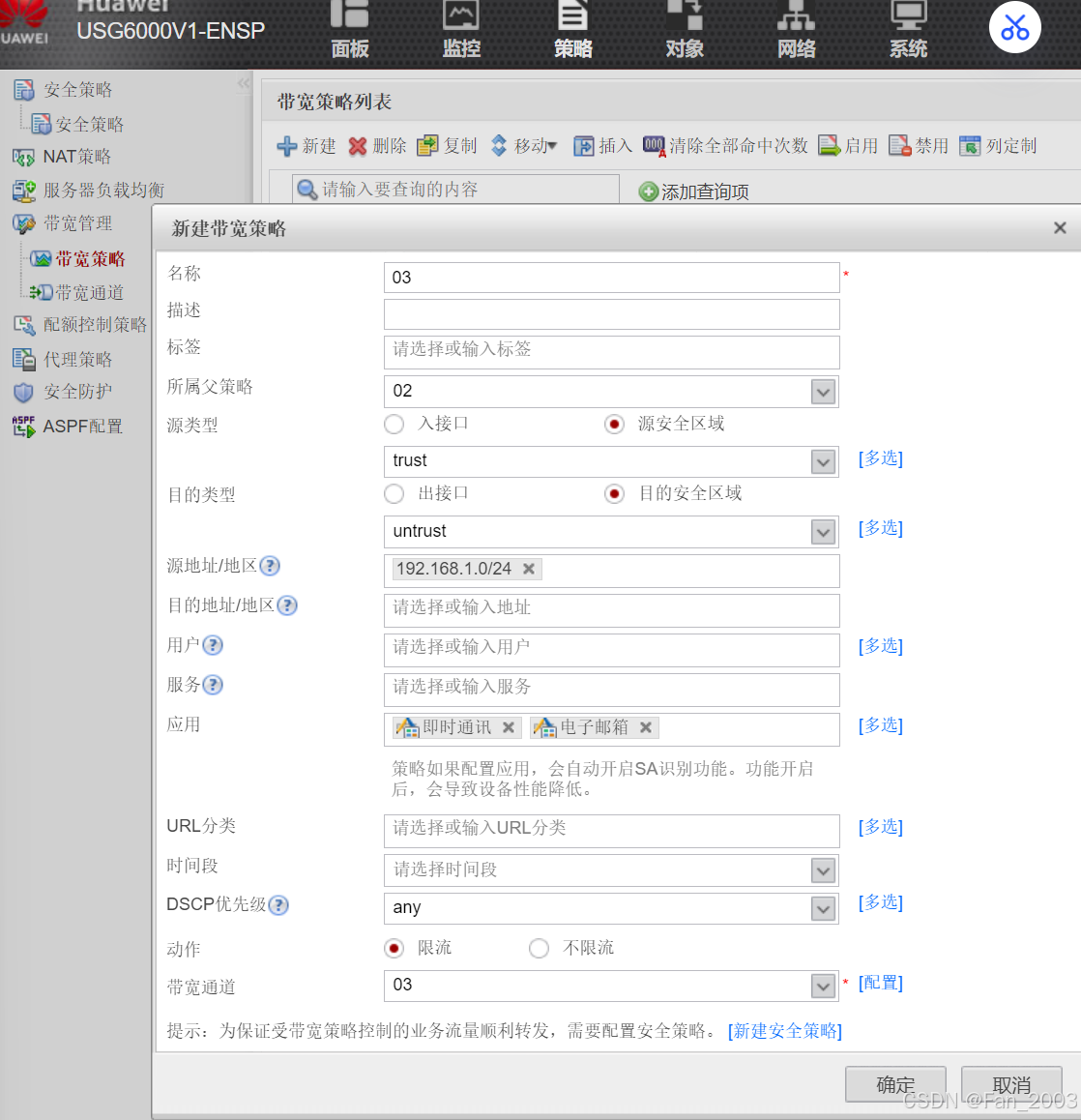

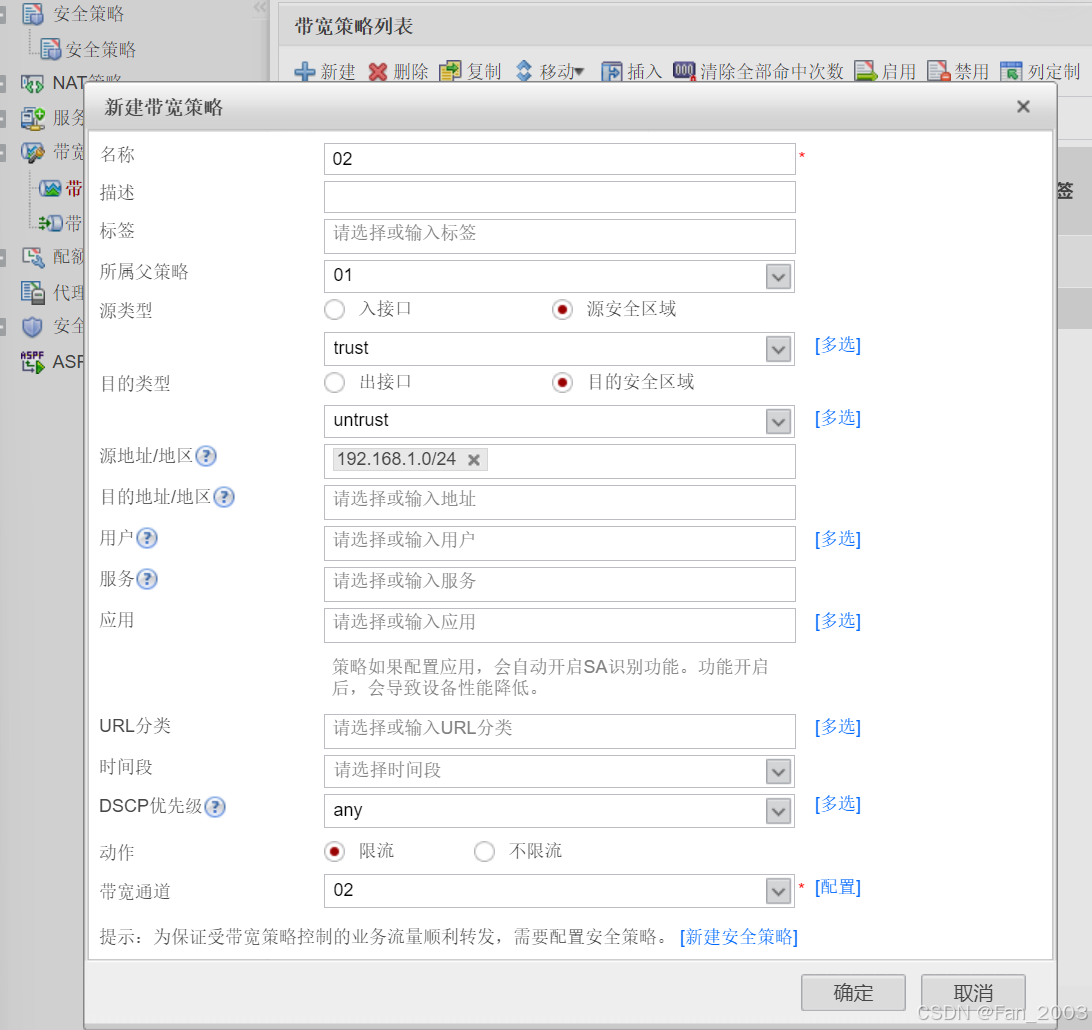

创建策略

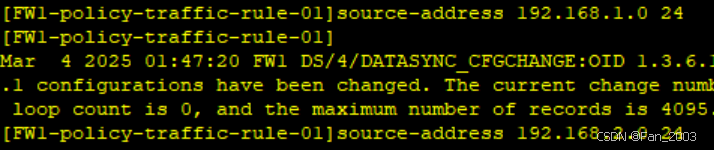

命令行配置

动作为限流，并调用带宽通道01

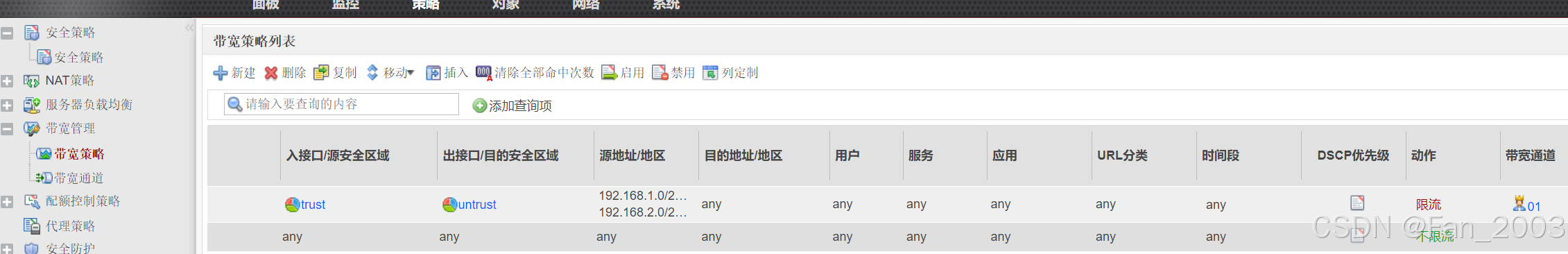

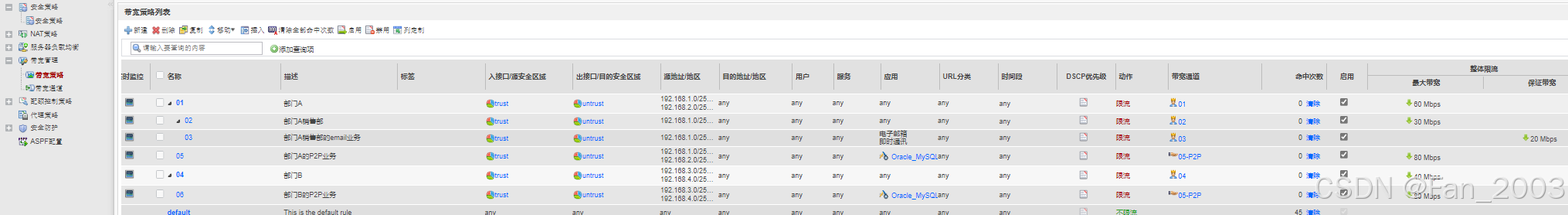

配置完成后如下图所示

部门A的销售组策略

部门A的销售组email业务带宽通道

策略

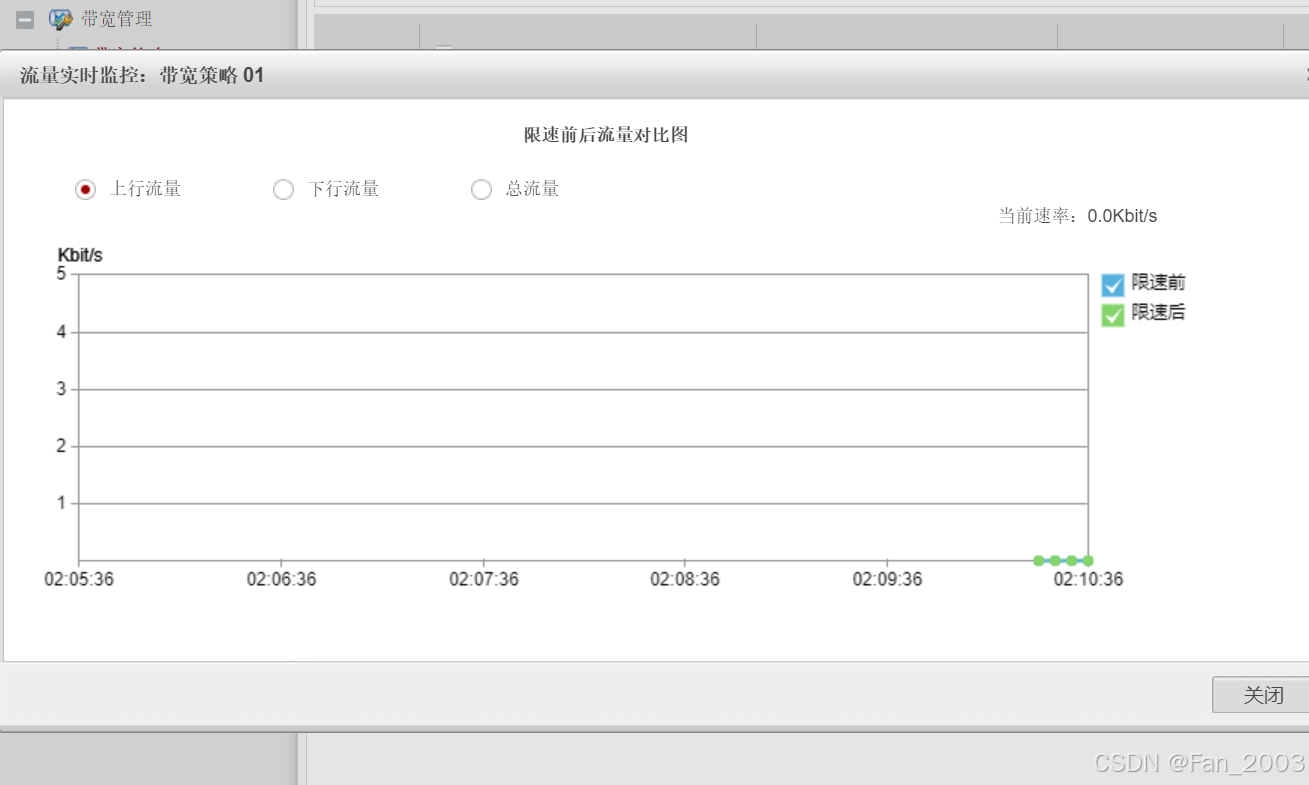

测试时把默认安全策略放通后，小组1访问电信，发现有流量通过时，说明配置正确

需求一完成

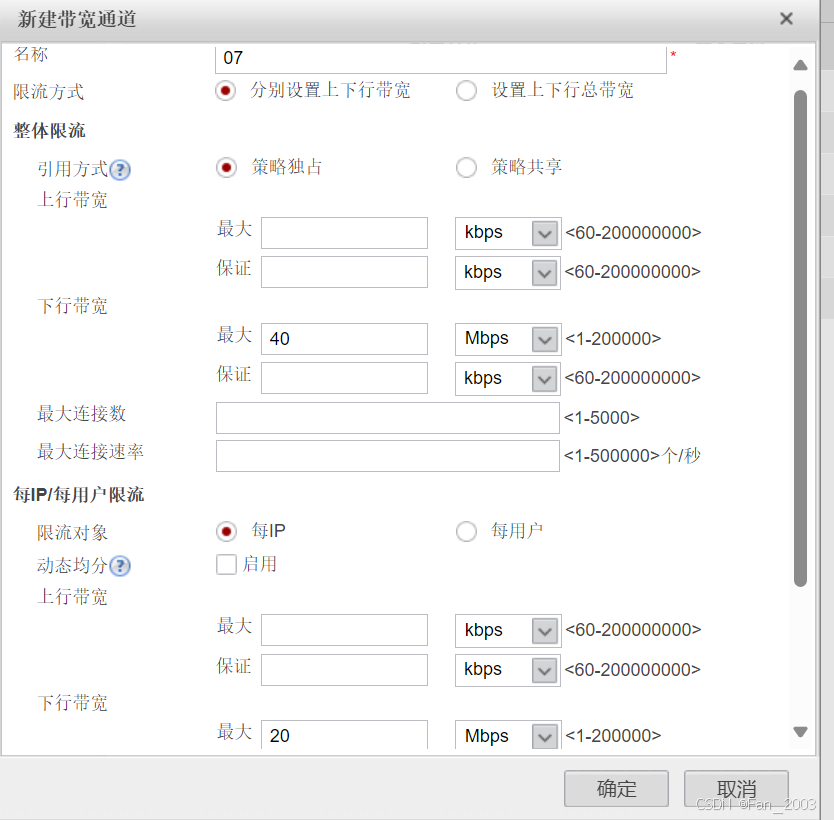

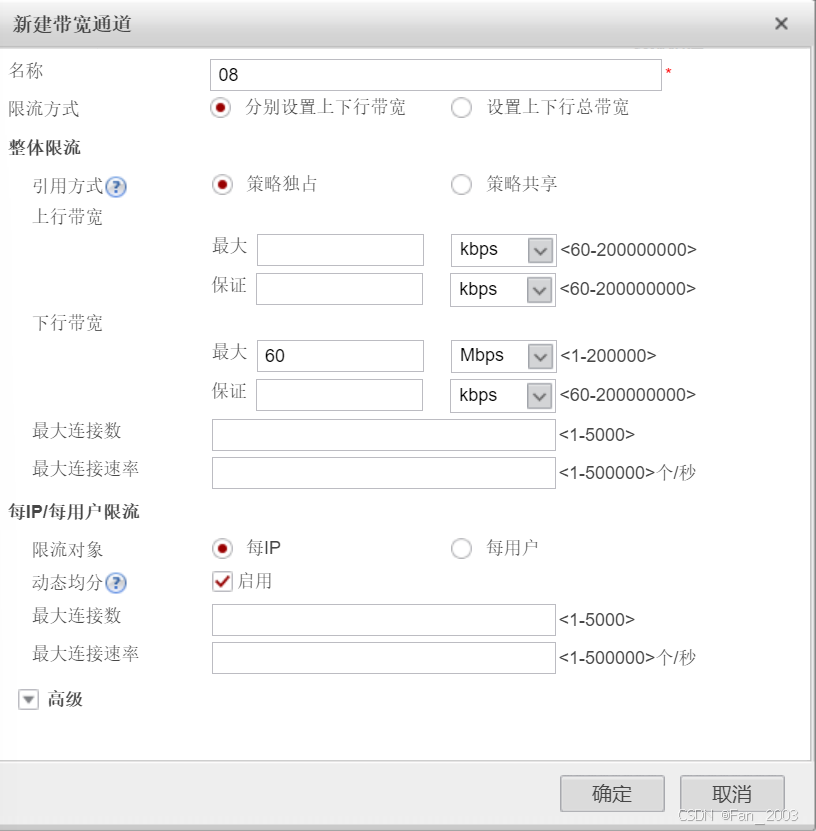

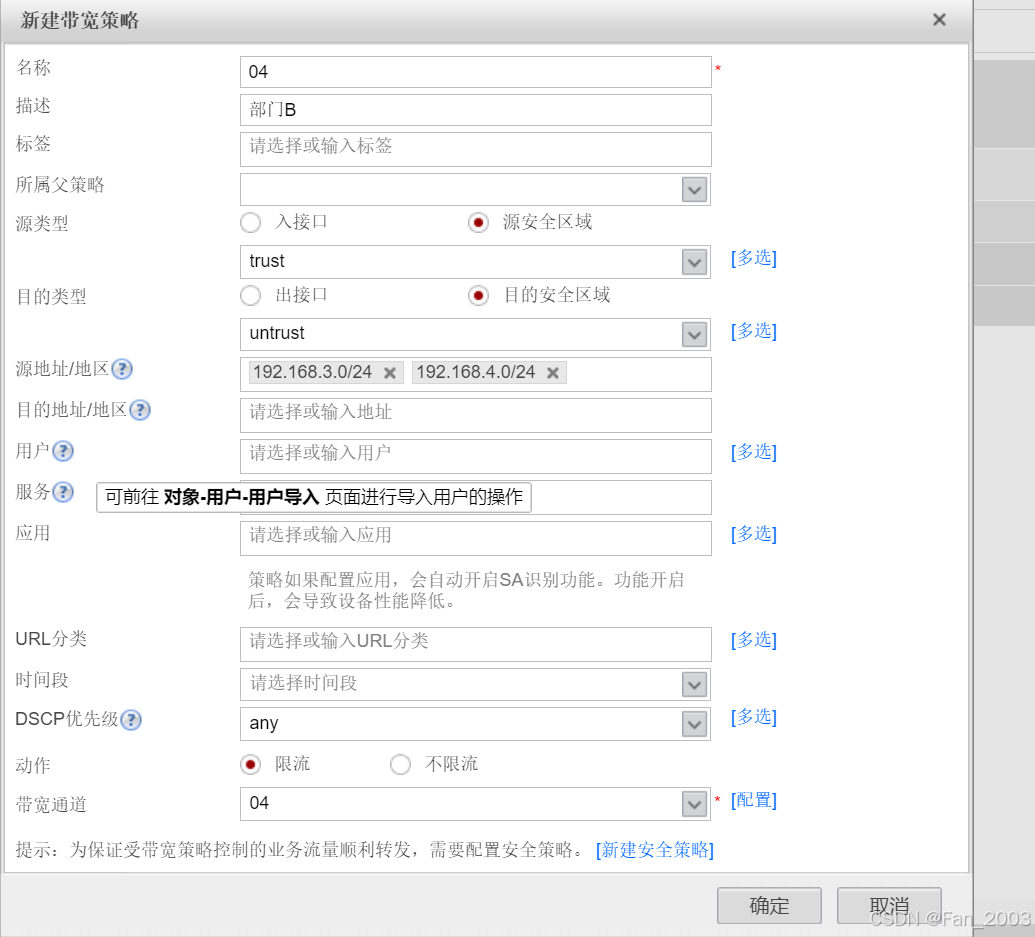

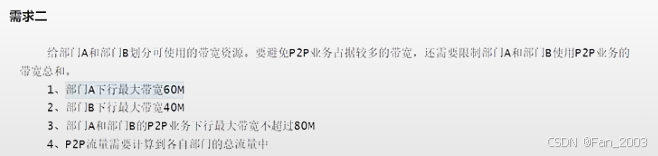

部门B带宽通道

配置完成后如下图所示

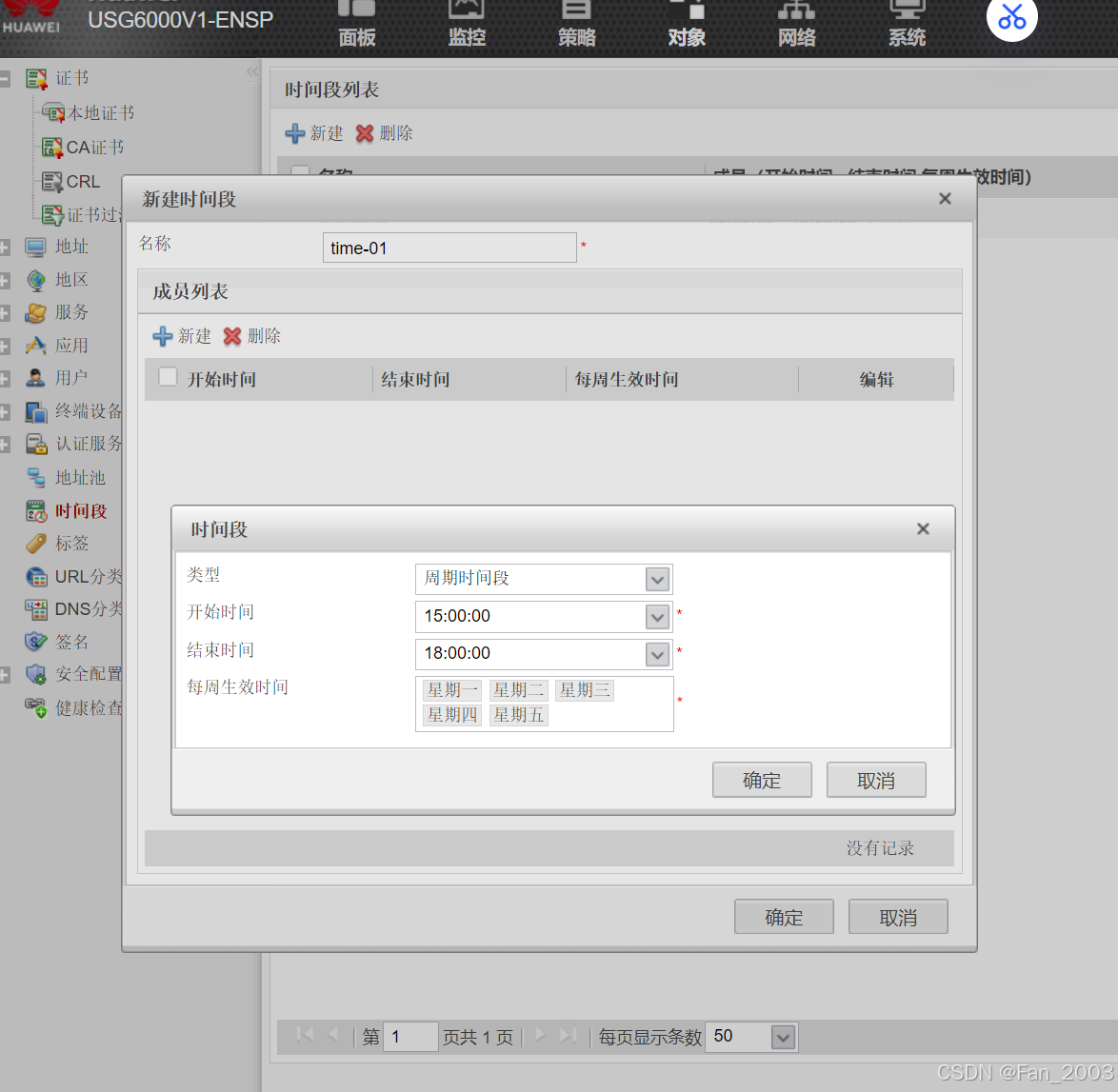

新建时间段

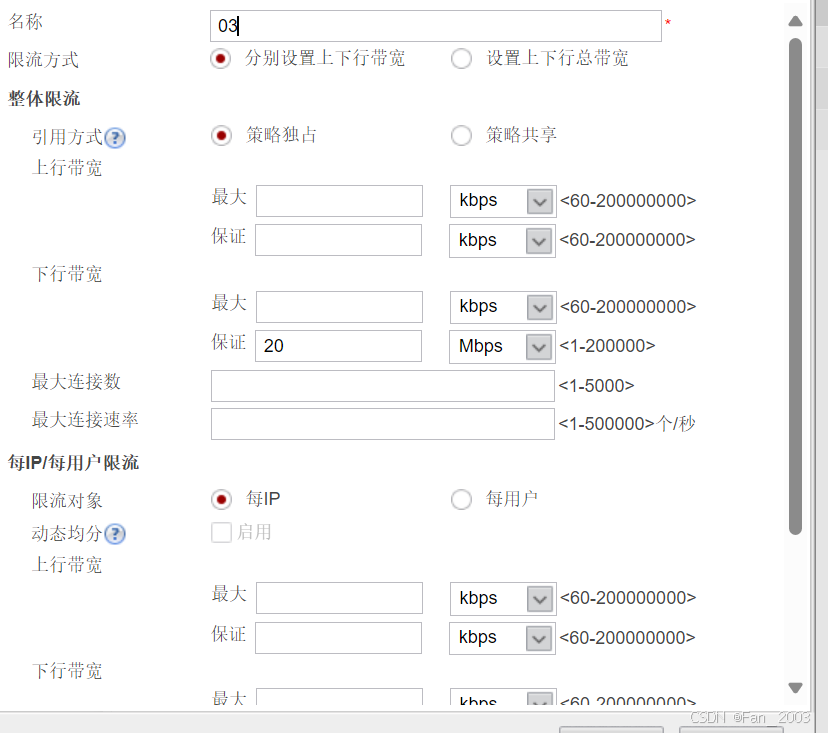

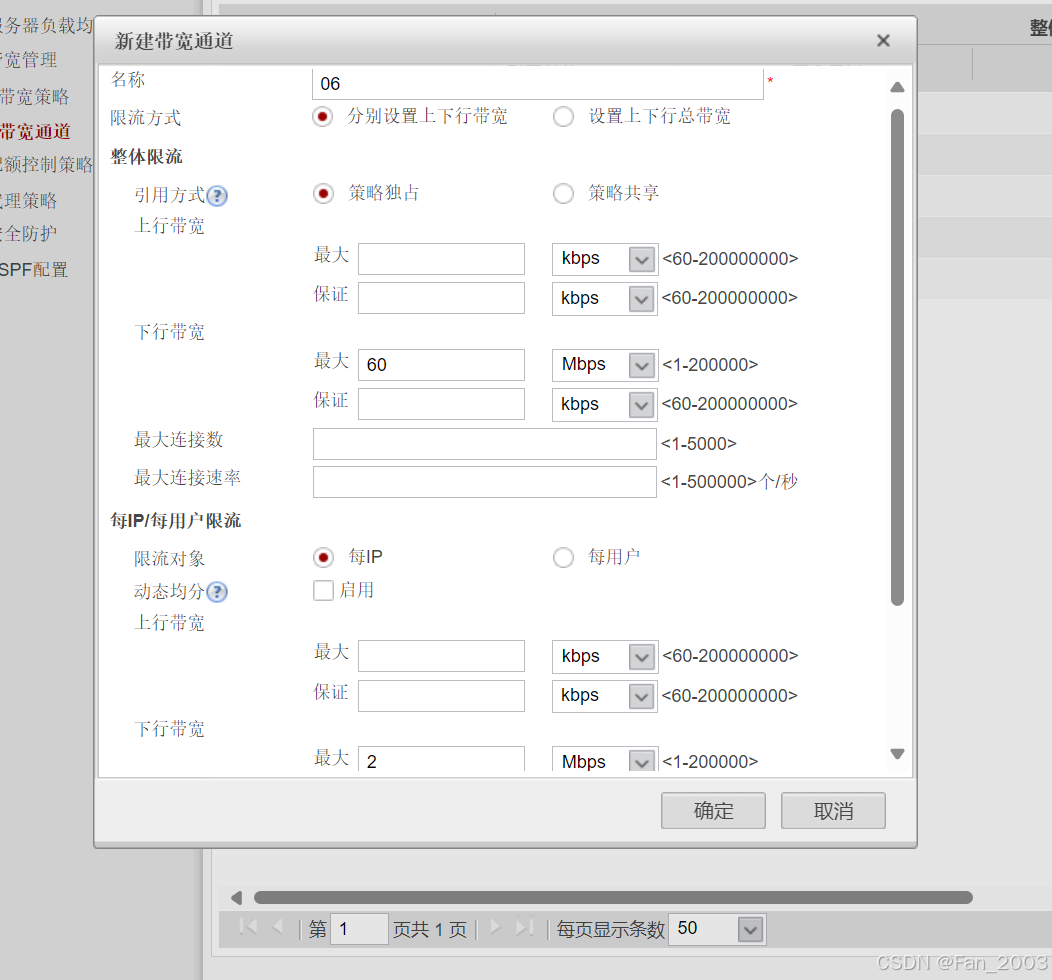

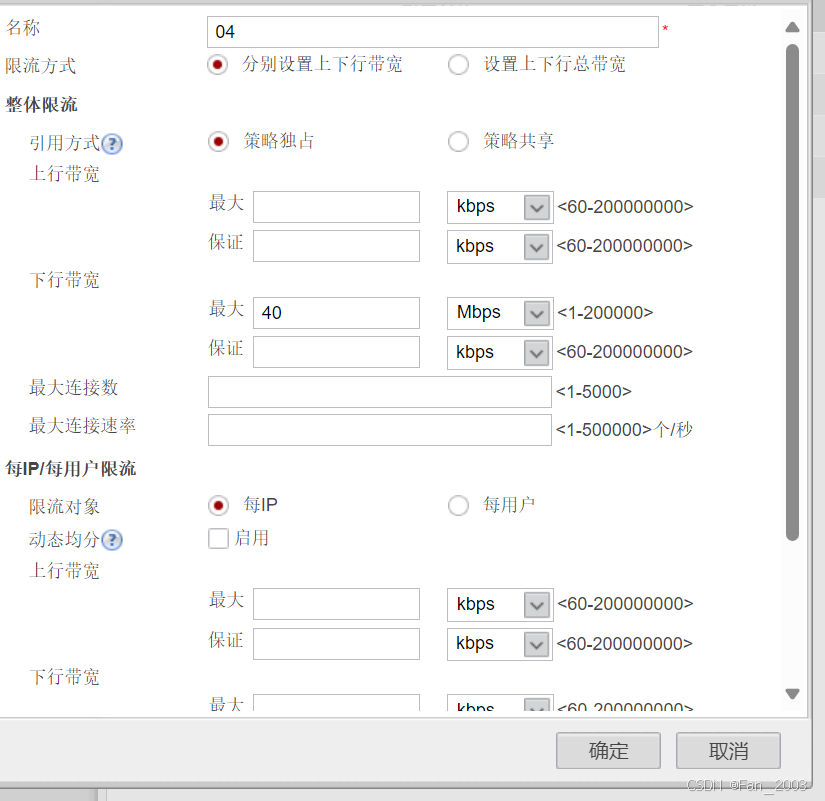

新建带宽通道

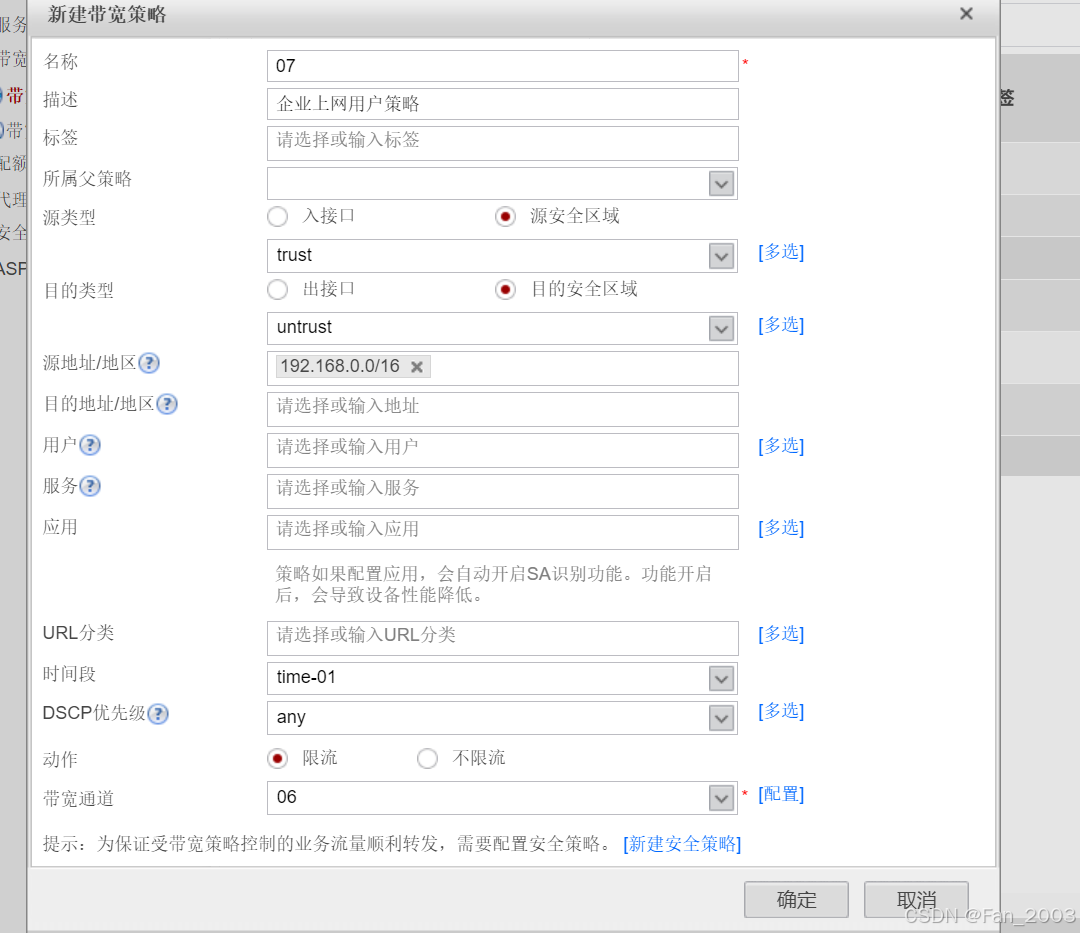

新建带宽策略

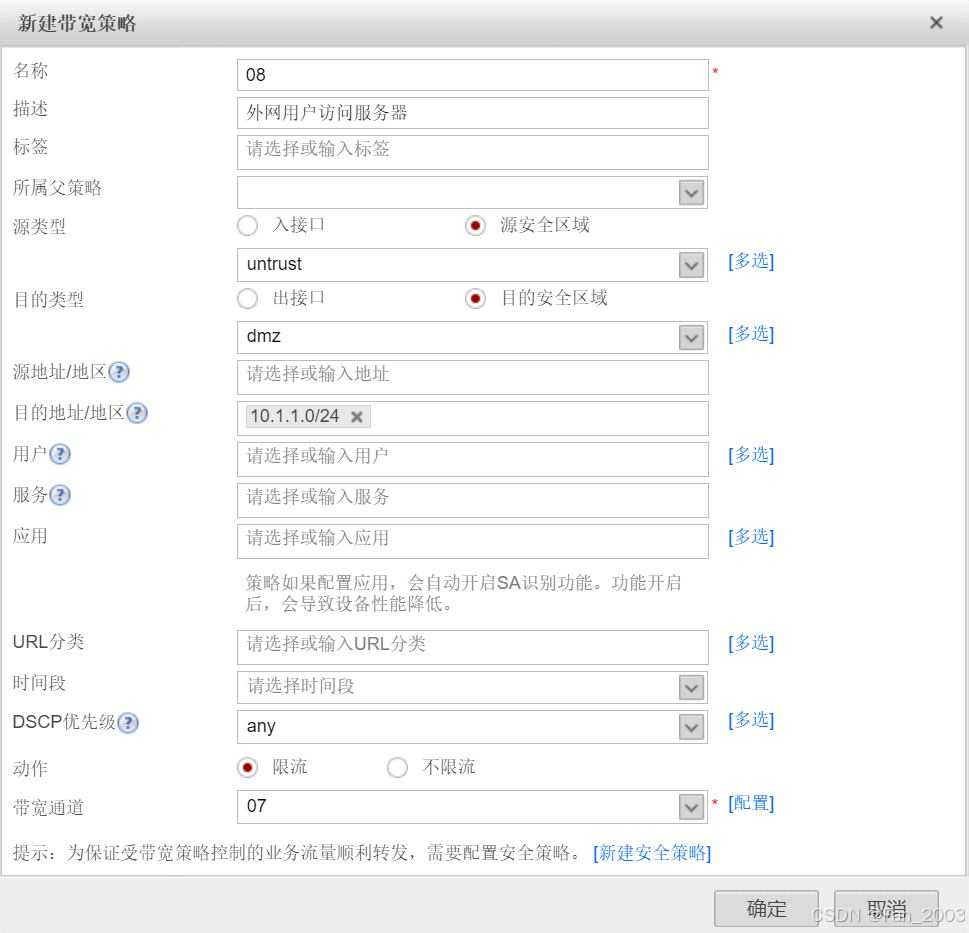

web服务器

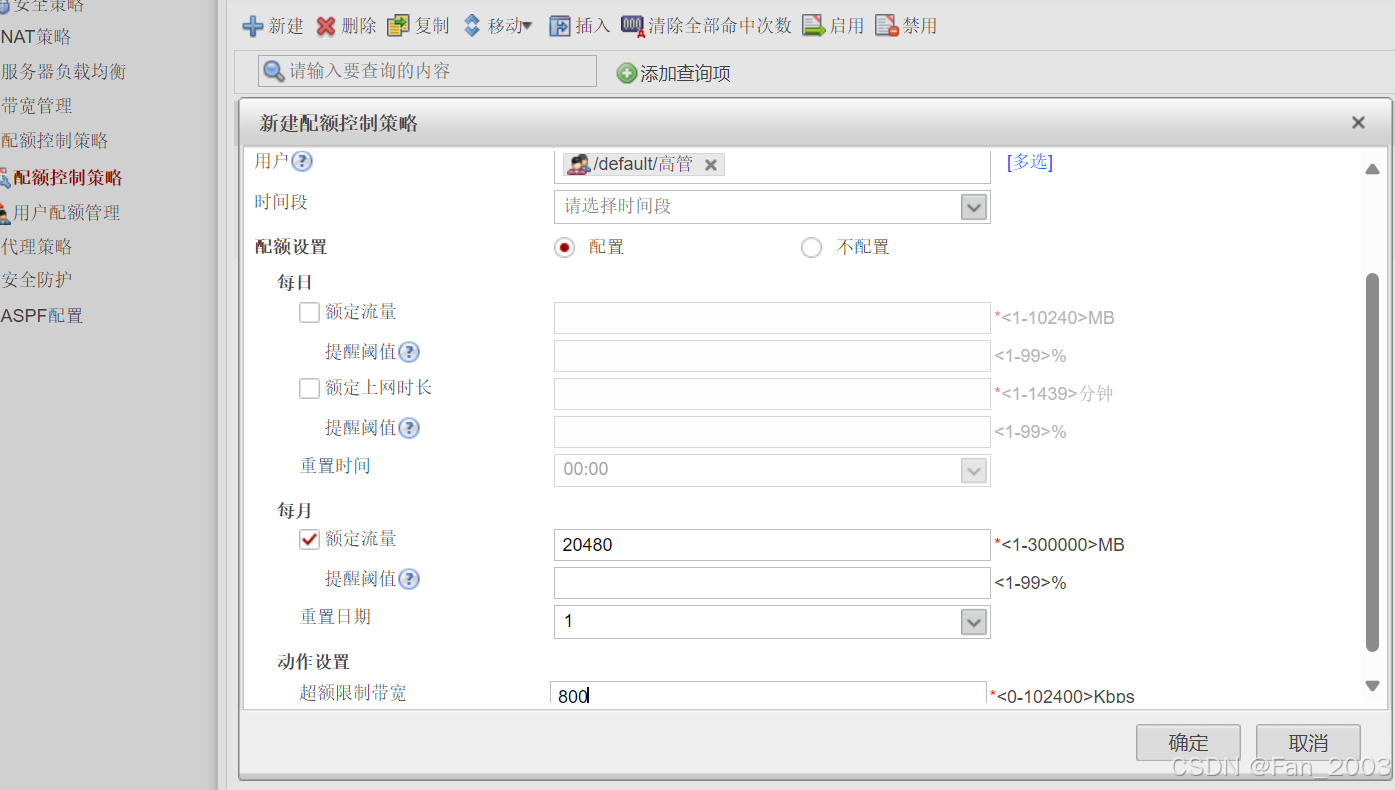

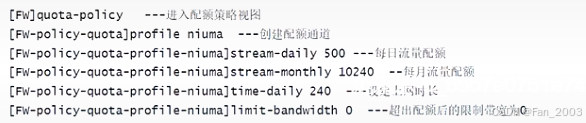

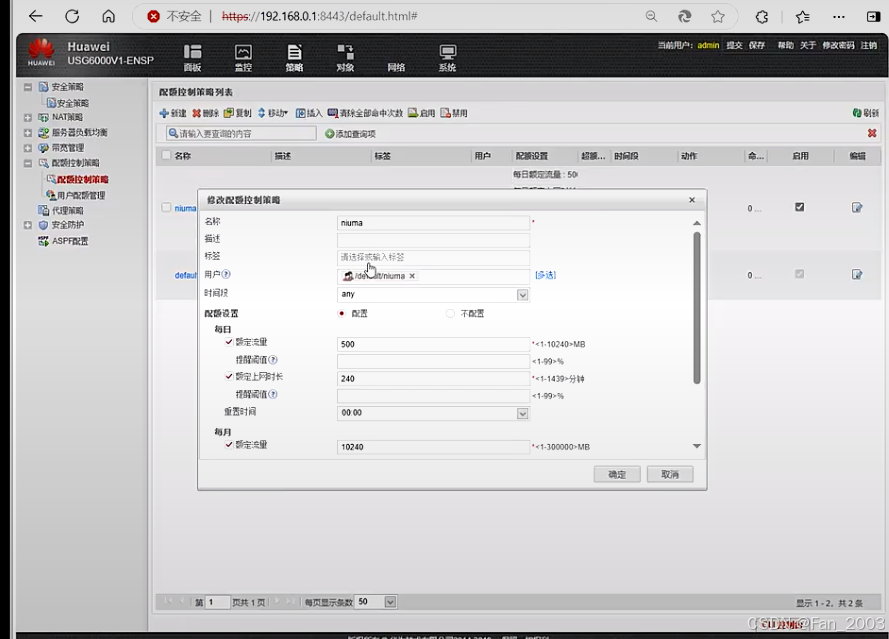

命令行配额策略

配置策略

高管

实验完成
