文章介绍了LED点阵屏的结构和分类，包括单色、双色、全彩以及不同像素规格。它详细阐述了74HC595芯片在驱动LED点阵屏中的作用，以及如何通过单片机进行数据传输和显示控制。此外，还提供了一个简单的动画显示代码示例，展示了如何更新点阵屏的内容并处理内存限制问题。

LED点阵屏由若干个独立的LED组成，LED以矩阵的形式排列，以灯珠亮灭来显示文字、图片、视频等。LED点阵屏广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等

LED点阵屏分类

按颜色：单色、双色、全彩
按像素：88、1616等（大规模的LED点阵通常由很多个小点阵拼接而成）

LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素以“8”字型排列而已

LED点阵屏与数码管一样，有共阴和共阳两种接法，不同的接法对应的电路结构不同

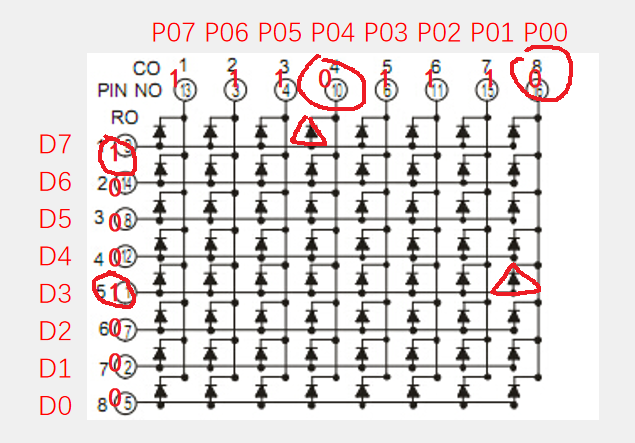

LED点阵屏需要进行逐行或逐列扫描，才能使所有LED同时显示

请添加图片描述

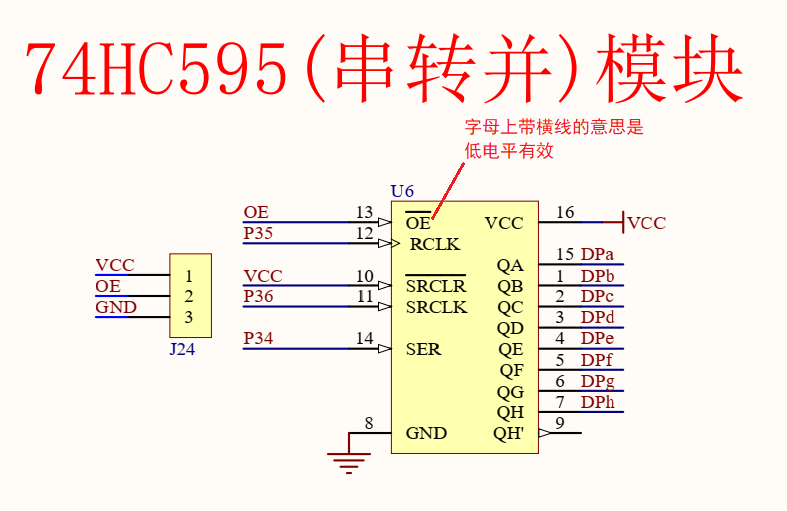

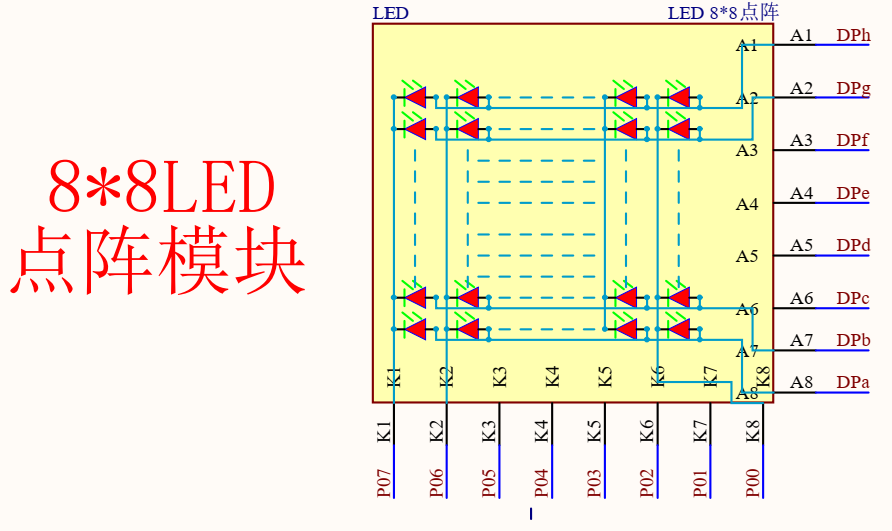

A1-A8接到74HC595模块

请添加图片描述

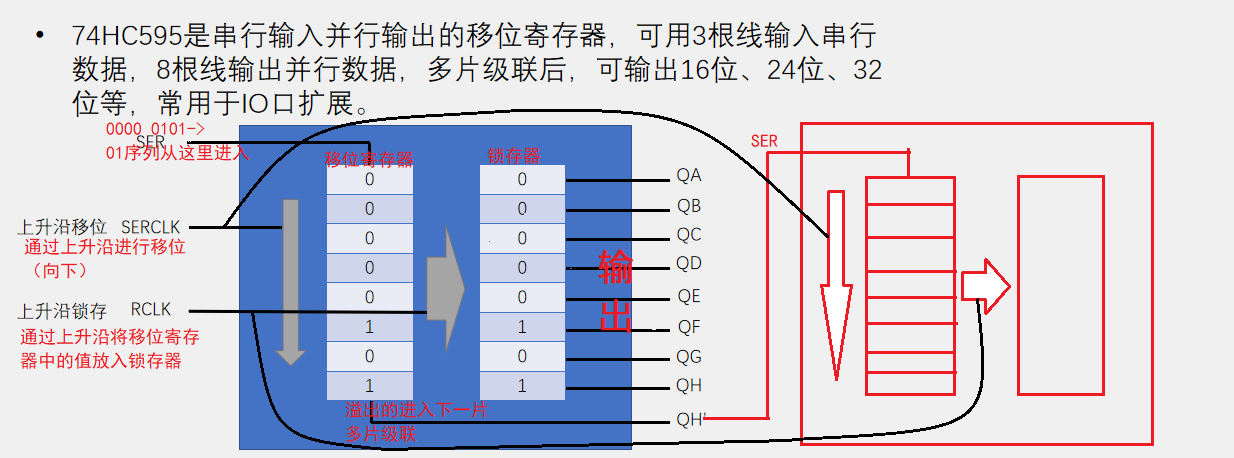

74HC595工作原理：

请添加图片描述

sfr（special function register）：特殊功能寄存器声明例：sfr P0 = 0x80; 声明P0口寄存器，物理地址为0x80

sbit（special bit）：特殊位声明例：sbit P0_1 = 0x81; 或 sbit P0_1 = P0^1; 声明P0寄存器的第1位

可位寻址/不可位寻址：在单片机系统中，操作任意寄存器或者某一位的数据时，必须给出其物理地址，又因为一个寄存器里有8位，所以位的数量是寄存器数量的8倍，单片机无法对所有位进行编码，故每8个寄存器中，只有一个是可以位寻址的。对不可位寻址的寄存器，若要只操作其中一位而不影响其它位时，可用“&=”、“|=”、“^=”的方法进行位操作

sbit RCK = P3^5; // 将P3的第五位命名为RCLK，RCLK重命名了，改为RCK，操作RCK是等效于操作P3_5
sbit SCK = P3^6; // SRCLK
sbit SER = P3^4;

void _74HC595_WriteByte(unsigned char Byte){


	unsigned char i;
	for(i = 0;i < 8;i++){



		SER
