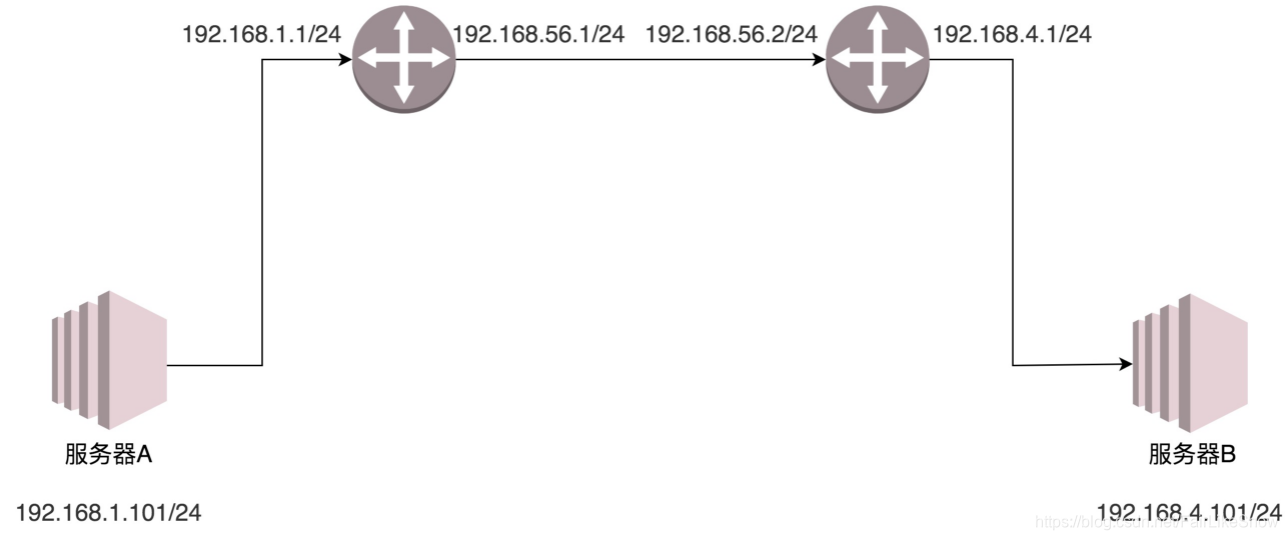

服务器 A 要访问服务器 B

在这里插入图片描述
首先，服务器 A 会思考，192.168.4.101 和我不是一个网段的，因而需要先发给网关。那网关是谁呢？已经静态配置好了，网关是 192.168.1.1。网关的 MAC 地址是多少呢？发送 ARP 获取网关的 MAC 地址，然后发送包。包的内容是这样的：

源 MAC：服务器 A 的 MAC
目标 MAC：192.168.1.1 这个网口的
MAC源 IP：192.168.1.101
目标 IP：192.168.4.101

包到达 192.168.1.1 这个网口，发现 MAC 一致，将包收进来，开始思考往哪里转发。

在路由器 A 中配置了静态路由之后，要想访问 192.168.4.101/24，要从 192.168.56.1 这个口出去，下一跳为 192.168.56.2。

于是，路由器 A 思考的时候，匹配上了这条路由，要从 192.168.56.1 这个口发出去，发给 192.168.56.2，那 192.168.56.2 的 MAC 地址是多少呢？路由器 A 发送 ARP 获取 192.168.56.2 的 MAC 地址，然后发送包。包的内容是这样的：

源 MAC：192.168.56.1 的 MAC 地址
目标 MAC：192.168.56.2 的 MAC 地址
源 IP：192.168.1.101
目标 IP：192.168.4.101

包到达 192.168.56.2 这个网口，发现 MAC 一致，将包收进来，开始思考往哪里转发。在路由器 B 中配置了静态路由，要想访问 192.168.4.101/24，要从 192.168.4.1 这个口出去，没有下一跳了。

因为我右手这个网卡，就是这个网段的，我是最后一跳了。于是，路由器 B 思考的时候，匹配上了这条路由，要从 192.168.4.1 这个口发出去，发给 192.168.4.101。

那 192.168.4.101 的 MAC 地址是多少呢？路由器 B 发送 ARP 获取 192.168.4.101 的 MAC 地址，然后发送包。包的内容是这样的：
源 MAC：192.168.4.1 的 MAC 地址
目标 MAC：192.168.4.101 的 MAC 地址
源 IP：192.168.1.101
目标 IP：192.168.4.101

包到达服务器 B，MAC 地址匹配，将包收进来。通过这个过程可以看出，每到一个新的局域网，MAC 都是要变的，但是 IP 地址都不变。在 IP 头里面，不会保存任何网关的 IP 地址。所谓的下一跳是，某个 IP 要将这个 IP 地址转换为 MAC 放入 MAC 头。
