FMC子卡：2 路 14bit、3G ADC 采集功能、2 路 16bit 12.6G 回放

最新推荐文章于 2025-02-27 20:00:03 发布

F_white

最新推荐文章于 2025-02-27 20:00:03 发布

阅读量1.1k

点赞数 1

分类专栏：数据中心软件无线电验证平台雷达与中频信号处理；

本文链接：https://blog.youkuaiyun.com/F_white/article/details/110441704

版权

FMC123子卡是一款符合FMC标准的高速信号处理模块，配备2路14-bit 3GSPS ADC和2路16-bit 12.6GSPS DAC。采用ADI公司的AD9208和AD9172芯片，适用于通信、雷达、毫米波通信等多个领域。该模块具备高精度ADC性能，包括JESD204B编码输出、低功耗和宽输入带宽。同时，DAC特性支持多频段应用和高速JESD204B接口。提供软件支持，兼容Xilinx开发板并可定制算法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

FMC123 是一款基于 FMC 标准规范，实现 2 路 14-bit、3GSPSADC 采集功能、2 路 16-bit 12.6GSPS 回放子卡模块。该模块遵循VITA57.1 标准，可直接与 FPGA 载卡配合使用，板卡 ADC 器件采用ADI 公司的 AD9208 芯片，，与 ADI 公司的 AD9689 可以实现 PIN 脚兼容。板卡 DAC 器件采用 ADI 公司的 AD9172 芯片。一般用在通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等。

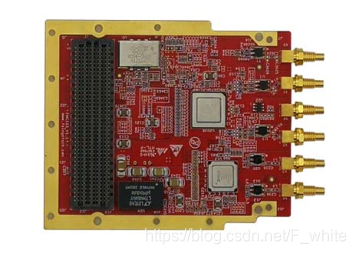

实物图

在这里插入图片描述

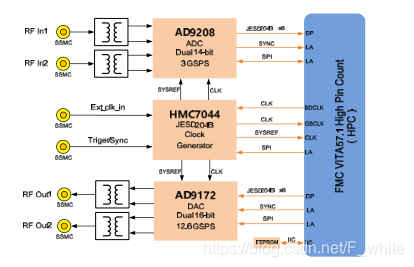

功能框图

在这里插入图片描述

性能参数

ADC 性能指标（AD9208）：
 JESD204B(子类 1)编码数字输出，最高支持 16Gbps/lane；
 1.65W 总功耗（3GSPS 采样率）；
 SNR；57.2dBFS@2.6GHz,-2dBFS amplitude；
 SFDR：70dBFS@2.6GHz,-2dBFS amplitude；；；
 集成输入 buffer；
 噪声密度：-152dBFS/Hz；
 0.975V、1.9V 和 2.5V 直流供电电压&
