TES710开发板是一款基于ZYNQ SOC的多功能板卡，搭载Xilinx Zynq 7020 SOC，配备双核ARM Cortex-A9处理器，512MB DDR3 SDRAM，支持多种接口如Micro SD、USB OTG、千兆以太网等。板卡适用于高帧率视频处理、硬件加速算法、实时信号处理等多种应用场景。提供软件开发包，支持Linux和VxWorks操作系统，并可进行定制化算法与系统集成。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

TES710 是一款基于 ZYNQ SOC 的多功能开发板，板卡给用户提供了丰富的硬件外设接口，Xilinx Zynq 7020 SOC 器件提供资源丰富的可编程逻辑门电路以及卓越性能的 ARM Cortex-A9 处理器，用户可以用它来开发各种功能的嵌入式系统，如高帧率视频处理、硬件加速算法、实时信号处理、高数据带宽的 I/O 应用以及低延时控制系统等。

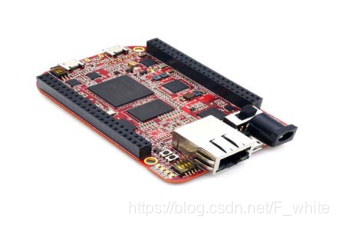

实物图

在这里插入图片描述

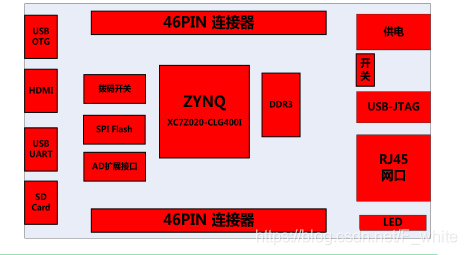

功能框图

在这里插入图片描述

性能参数

兼容中国版 BB-Black 物理尺寸与接口规格；
 处理器：XC7Z020-CLG400I，兼容 7010；
 ARM Cortex-A9 性能：
 双核 ARM Cortex-A9 处理器，主频 650MHz；
 512MByte DDR3 SDRAM；
 支持 Micro SD 卡；
 支持 USB OTG 接口；
 支持 USB 转 JTAG 一键编程接口；
 支持 USB 转 RS232 串口；
 支持 1 路千兆以太网口，支持 TCP/IP 协议；

FPGA 处理性能：
 28K Logic Cells（约合 430K ASIC
