PXIE301是一款基于PXI Express的FMC载板，搭载Kintex-7 FPGA，提供1个FMC接口和1个PCIe主机接口，具有高速DDR3 SDRAM缓存。该板卡支持PCIe 2.0 gen2 x8，FMC接口支持高速串行总线和LVDS信号。配备丰富的外部接口，并提供软件开发包和定制服务，适用于高性能数据处理和验证平台。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PXIE301是一款基于PXI Express总线架构的高性能数据预处理FMC 载板，板卡具有 1 个 FMC（HPC）接口，1 个 X8 PCIe 主机接口，板卡采用 Xilinx 的高性能 Kintex-7 系列 FPGA 作为实时处理器，实现 FMC 接口数据的采集、处理、以及 PCI Express 总线接口的转换。板载 1 组独立的 64 位 DDR3 SDRAM 大容量缓存。该板卡通过搭载不同的 FMC 子卡，可快速搭建起基于 PXI Express 仪器总线的验证平台，该板卡为标准 3U PXI Express 尺寸，适合于标准欧式 PXIE 机箱。

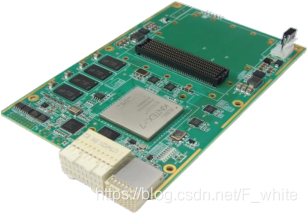

实物图

在这里插入图片描述

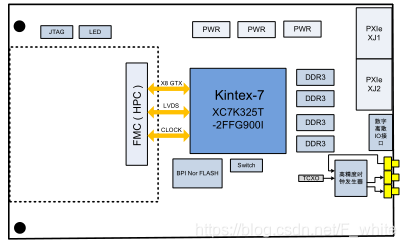

功能框图

在这里插入图片描述

性能参数

 板载 FPGA 实时处理器：XC7K325T-2FFG900I；
 主机接口指标：
 符合 PXIe 标准，支持 PCI Express 2.0 规范；
 支持 PCIe gen2 x8@5Gbps/lane；
 PCIe 双向 DMA 传输带宽：3.2GByte/s；
 FMC 接口指标：
 标准 FMC（HPC）接口，符合 VITA57.1 规范；
