6U VPX 超高速信号采集回放处理板（V6 + DSP）

VPX613 是一款基于 6U OpenVPX 总线架构的超高速信号采集、处理、回放板卡，该板卡包括 1 片单通道 5.2Gsps DAC（可选兼容 4Gsps 版本），1 片单通道 5Gsps ADC（可配置成 2 通道 2.5G 或4 通道 1.25G），1 片用于信号处理的高端 Xilinx Virtex6 系列 FPGA
以及一片 TI 的 C6678 DSP，FPGA 最大可支持 4GByte 容量 DDR3SDRAM，DSP 可最大支持 2GByte DDR3 SDRAM。

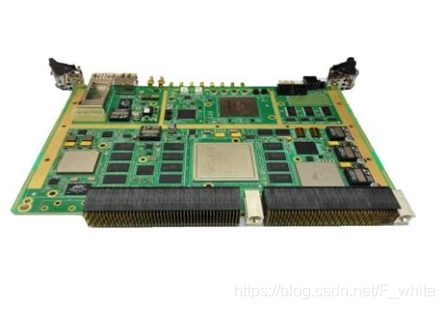

实物图

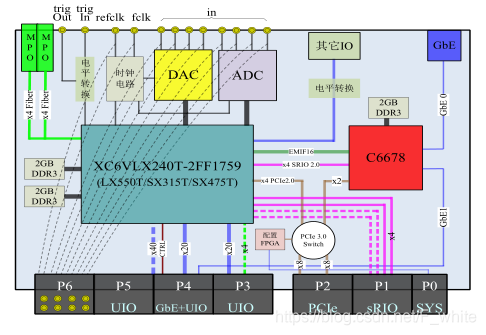

功能框图

性能参数

 标准 6U OpenVPX，符合 VITA65、VITA48、VITA67.2 规范；
 处理性能：
 1 片 Virtex-6 XC6VLX240T（兼容SX315T\LX550T）；
 1 片 TMS320C6678 8-CORES@1GHz/1.25GHz；
 存储性能：
 DSP 处理节点：2GByte DDR3-1333 SDRAM；
 FPGA 处理节点：2 组 2GByte DDR3-1333 SDRAM；
 ADC 性能指标：
 分辨率：10bits；ENOB：6.9bit@1GHz，5Gsps（典型）；
 采样率：2通道@5Gsps/4通道@2.5Gsps/8通道@1.25Gsps；
 模拟带宽（-3dB）：1MHz~2.7GHz；
 SFDR：48dBc@1GHz，5Gsps（典型）；
 信号功率：-2dBm（500mVpp）@50Ω、SSMC；
 DAC 性能指标：
 分辨率：12bits；SFDR：45dBc；
 转换率：5.2Gbsps（可选 4Gsps）；
 信号功率：-1~-7dBm@50Ω、SSMC；
 传输性能：
 千兆以太网：前面板 1 路、底板 1 路；
 光纤：1 个 QSFP+光模块，4x5Gbps；
 VPX P1：4 路 SRIO @5Gbps/lane；
 VPX P2：8 路 PCI Express x8@5Gbps/lane；
 VPX P3~P5：80 对 LVDS@1Gbps，27 个单端信号；
 电气特征
 板卡供电：4A max@+12V（±5%）
 散热方式：金属导冷散热
 环境特征
 工作温度：-40°~﹢80°C；

软件支持
 可选集成板级软件开发包（BSP）：
 DSP 底层接口驱动；
 FPGA 底层接口驱动；
 可根据客户需求提供定制化算法与系统集成：

应用范围（配置方式）
 1/2/4/8 通道高速采集板或侦查接收板；
 单通道 DRFM 板；
 单通道高速回放或模拟源板；
 实时信号处理、高速光纤数据采集板；
