48V-2000W双向储能逆变方案研究

摘要

本文针对户外储能电源应用场景，提出一种基于双MCU架构的2000W双向储能逆变方案。系统采用48V直流输入，实现220V/230V交流输出，峰值功率达3800W，支持并网充电与离网供电双模式切换。方案通过双级式拓扑结构（DC-DC+DC-AC）实现能量双向流动，采用软开关技术提升效率至92%以上，集成PFC、UPS、过流保护等功能，满足户外储能电源高可靠性需求。研究重点包括系统架构设计、控制策略优化、非标件参数匹配及电磁兼容性设计，为同类产品开发提供完整技术参考。

1. 引言

随着分布式能源与移动储能需求的增长，双向储能逆变器成为连接直流储能单元与交流电网的核心设备。传统方案存在效率低、功能单一、开发周期长等问题，本文提出的2000W双向逆变方案通过模块化设计、双MCU协同控制及非标件标准化处理，显著提升系统性能与开发效率。方案支持44-58V宽电压输入，输出电压精度±2%，频率精度±0.5%，谐波<3%，满足IEC 62109等国际标准，适用于户外应急电源、车载储能、微电网等场景。

2. 系统架构设计

2.1 总体拓扑结构

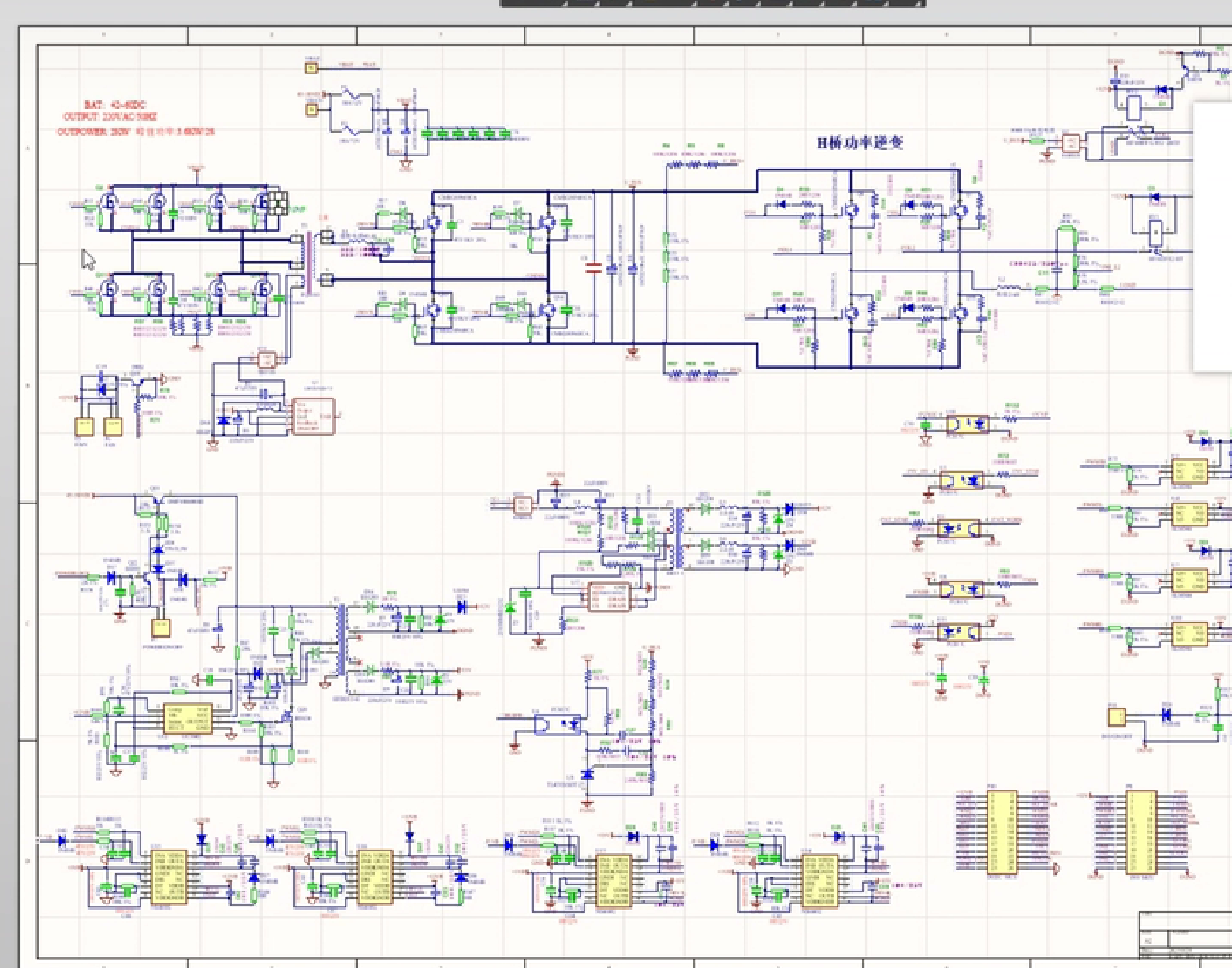

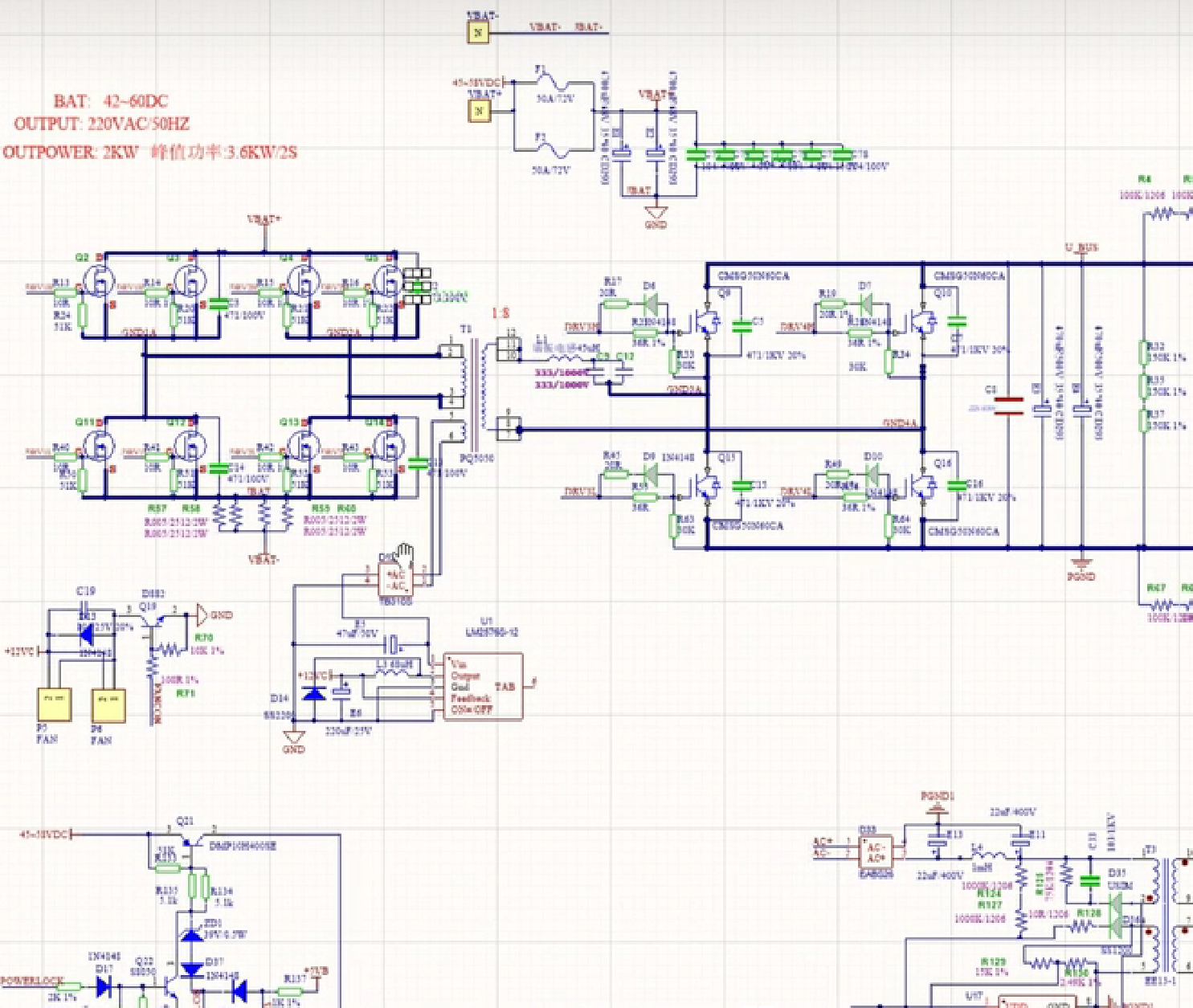

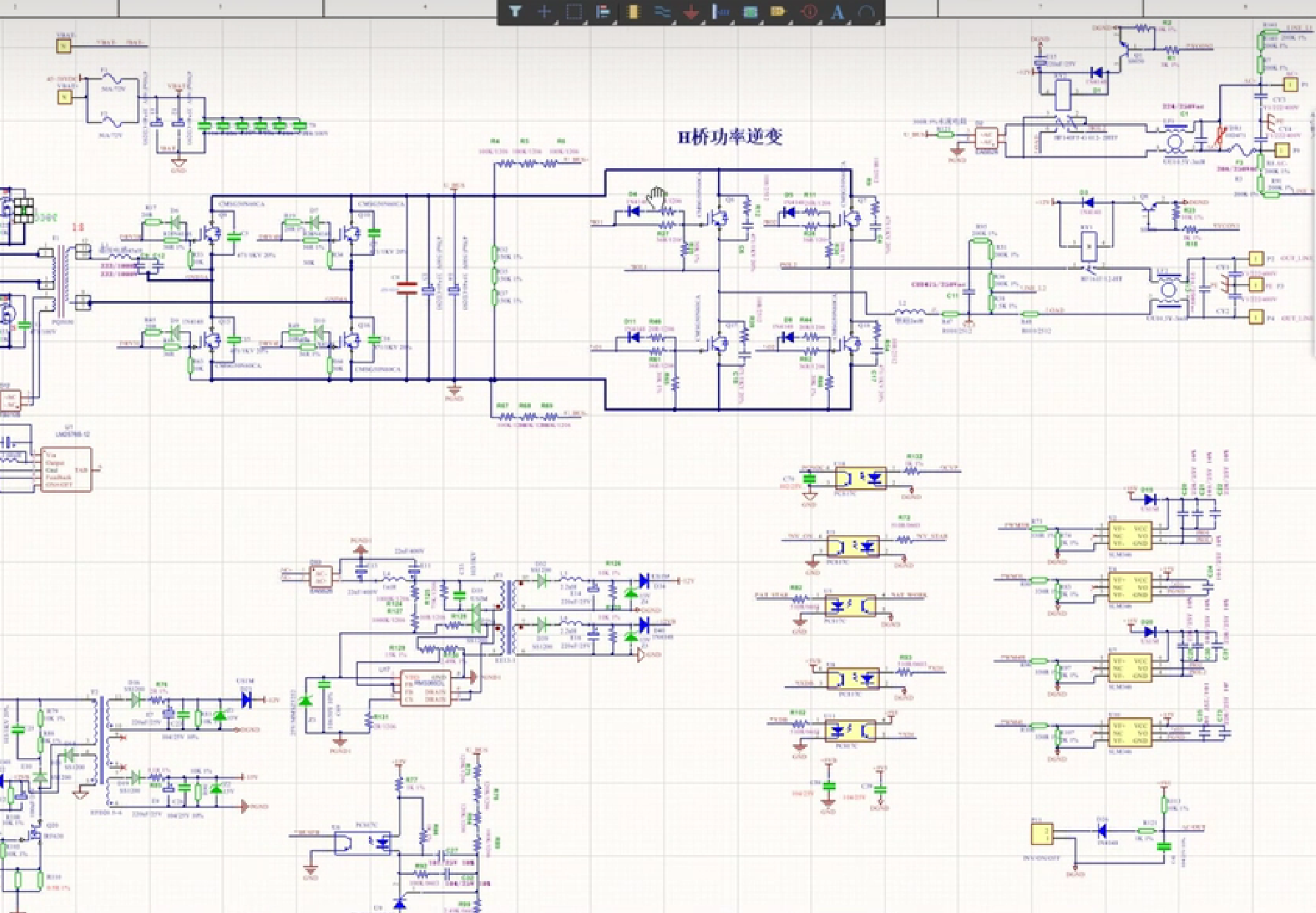

系统采用双级式拓扑（图1），前级为双向DC-DC变换器，后级为全桥逆变器，两级间通过直流母线连接。

前级DC-DC：实现48V直流升压至400V母线电压（充电模式）或降压至48V（放电模式），采用LLC谐振软开关技术，效率≥95%。
后级DC-AC：将400V直流转换为220V/230V交流，采用单极性倍频SPWM调制，输出滤波采用LCL结构，降低谐波至<3%。

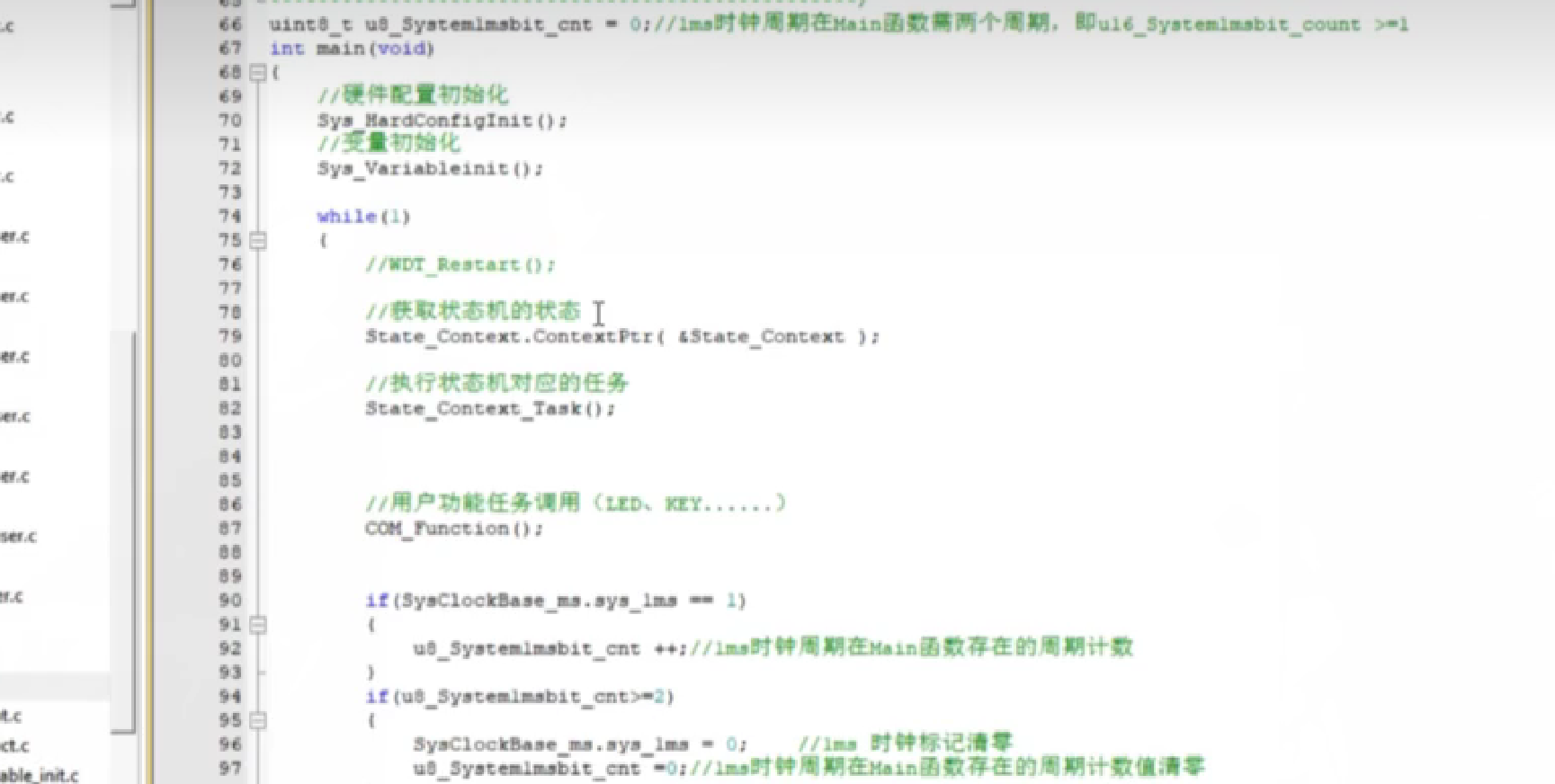

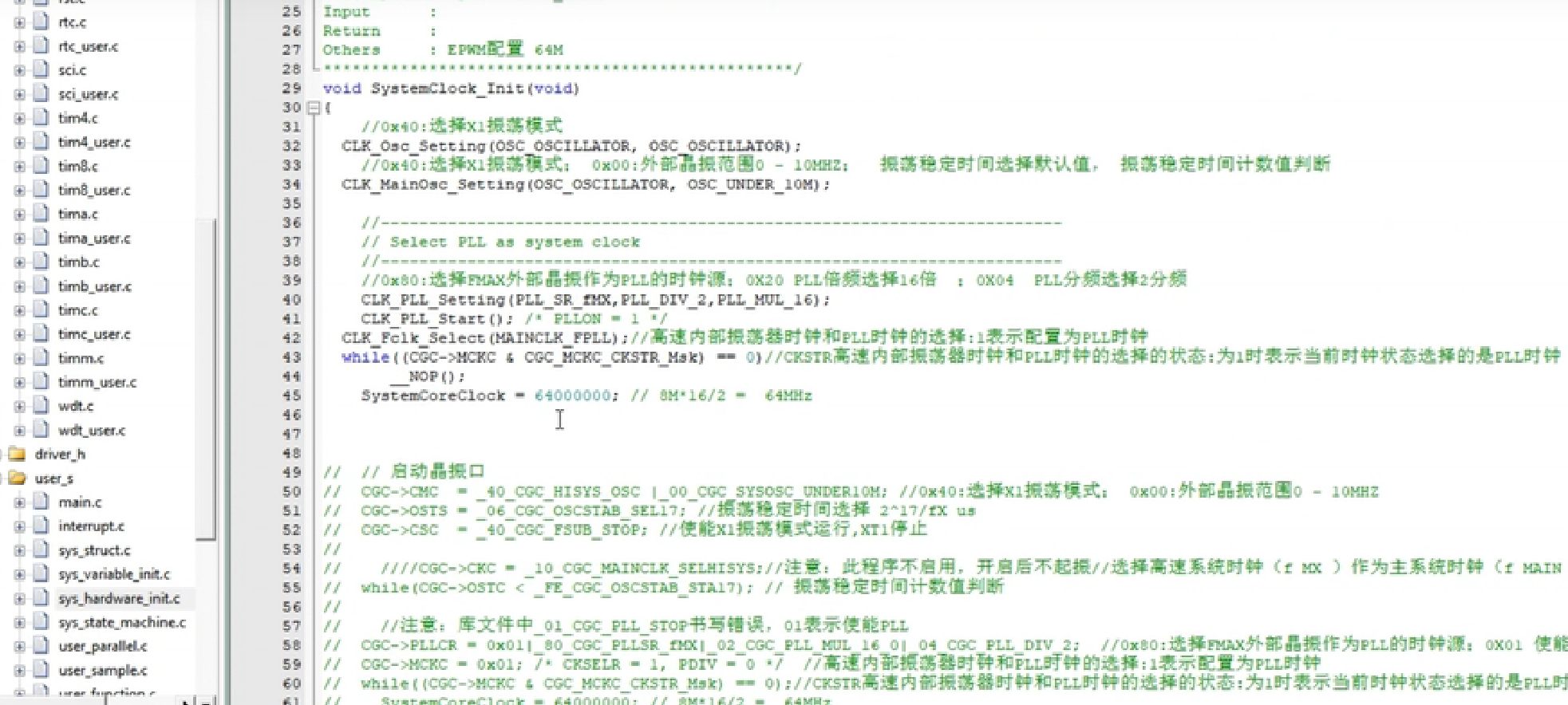

控制架构：双MCU分工协作，主MCU（BAT32G139L048）负责逆变控制、PFC及UPS功能，副MCU负责DC-DC控制与上位机通信，通过UART接口实现数据交互。

2.2 关键技术指标

参数项	规格
额定功率	2000W（连续），3800W（100ms峰值）
输入电压范围	44-58VDC（可配置）
输出电压	220/230VAC±2%
输出频率	50/60Hz±0.5%
整机效率	≥92%（满载）
充电功率	20A/1100W（最大）
UPS转换时间	≤20ms
保护功能	过温、过载、短路、过欠压

3. 控制策略优化

3.1 双MCU协同控制

主MCU采用电压电流双环控制策略（图2）：

电压环：通过PI调节器稳定输出电压，采样点位于LCL滤波器输出端。
电流环：采用准比例谐振（PR）控制器，实现电流跟踪与谐波抑制。
模式切换：通过检测电网电压状态自动切换并网/离网模式，UPS功能由主MCU独立实现，确保电网故障时20ms内切换至离网供电。

副MCU负责DC-DC控制与状态监测：

充电控制：采用移相全桥软开关技术，通过检测MOS管内阻压降实现过流保护，PFC功能提升充电效率至≥98%。
通信管理：通过UART接口与上位机交互，支持参数配置、故障诊断及远程升级。

3.2 非标件参数匹配

非标件设计直接影响系统性能与成本：

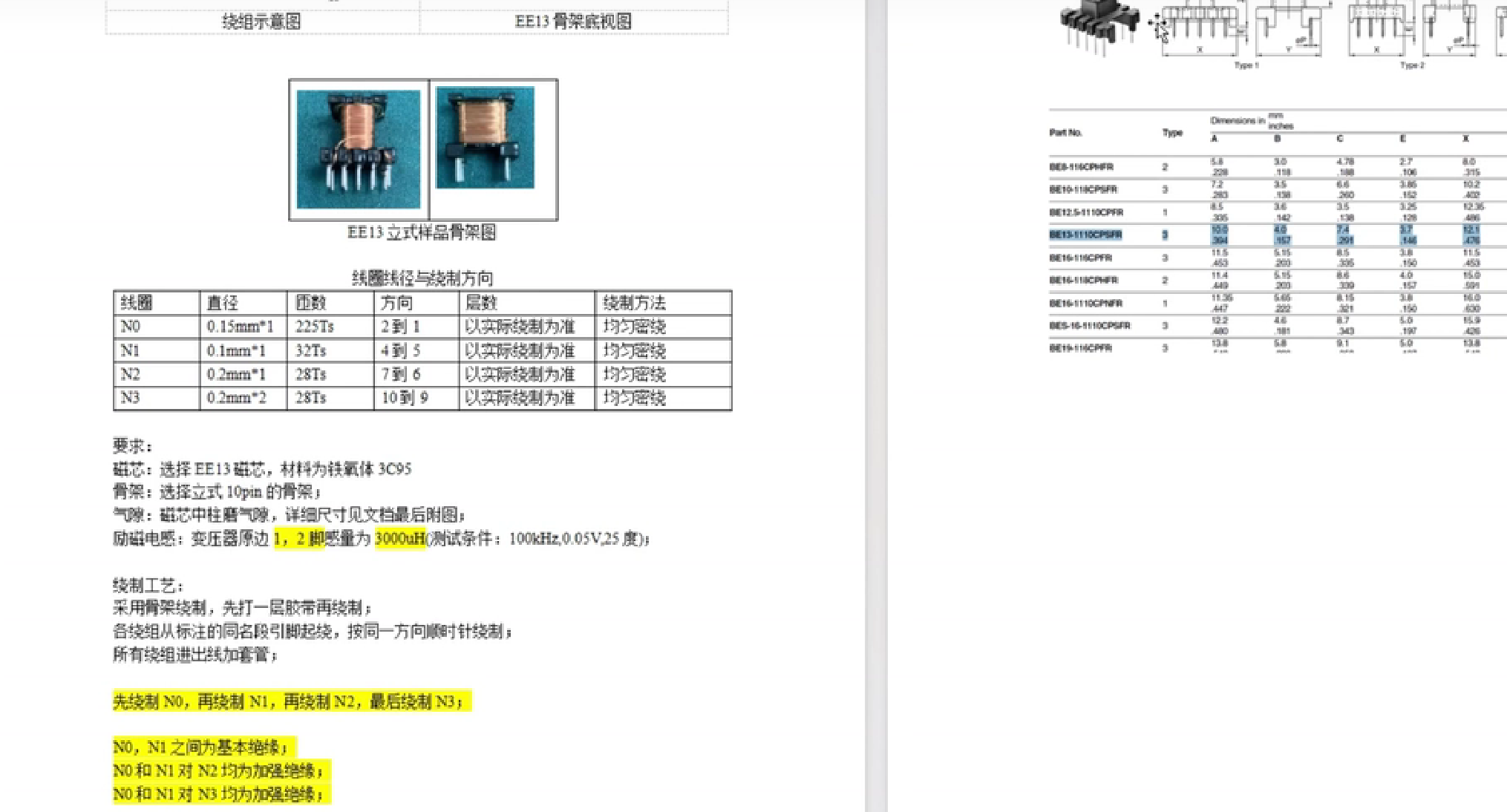

变压器：采用EE55磁芯，原边匝数30T，副边匝数120T，漏感<5μH，满足LLC谐振要求。
电感：DC-DC升压电感采用铁硅铝磁芯，电感量150μH，饱和电流>35A；LCL滤波电感采用铁氧体磁芯，滤波电感量2mH，共模电感量10mH。
IGBT模块：选用650V/30A/50A器件，结温150℃，采用DBC基板散热，降低热阻至0.2K/W。

4. 电磁兼容性设计

4.1 滤波电路优化

输入端：采用压敏电阻（B72220S0511K509）与X/Y电容组合，抑制浪涌电压与共模干扰。
输出端：LCL滤波器参数经仿真优化，电感L1=2mH，电容Cf=4.7μF，电感L2=0.5mH，确保谐波<3%。

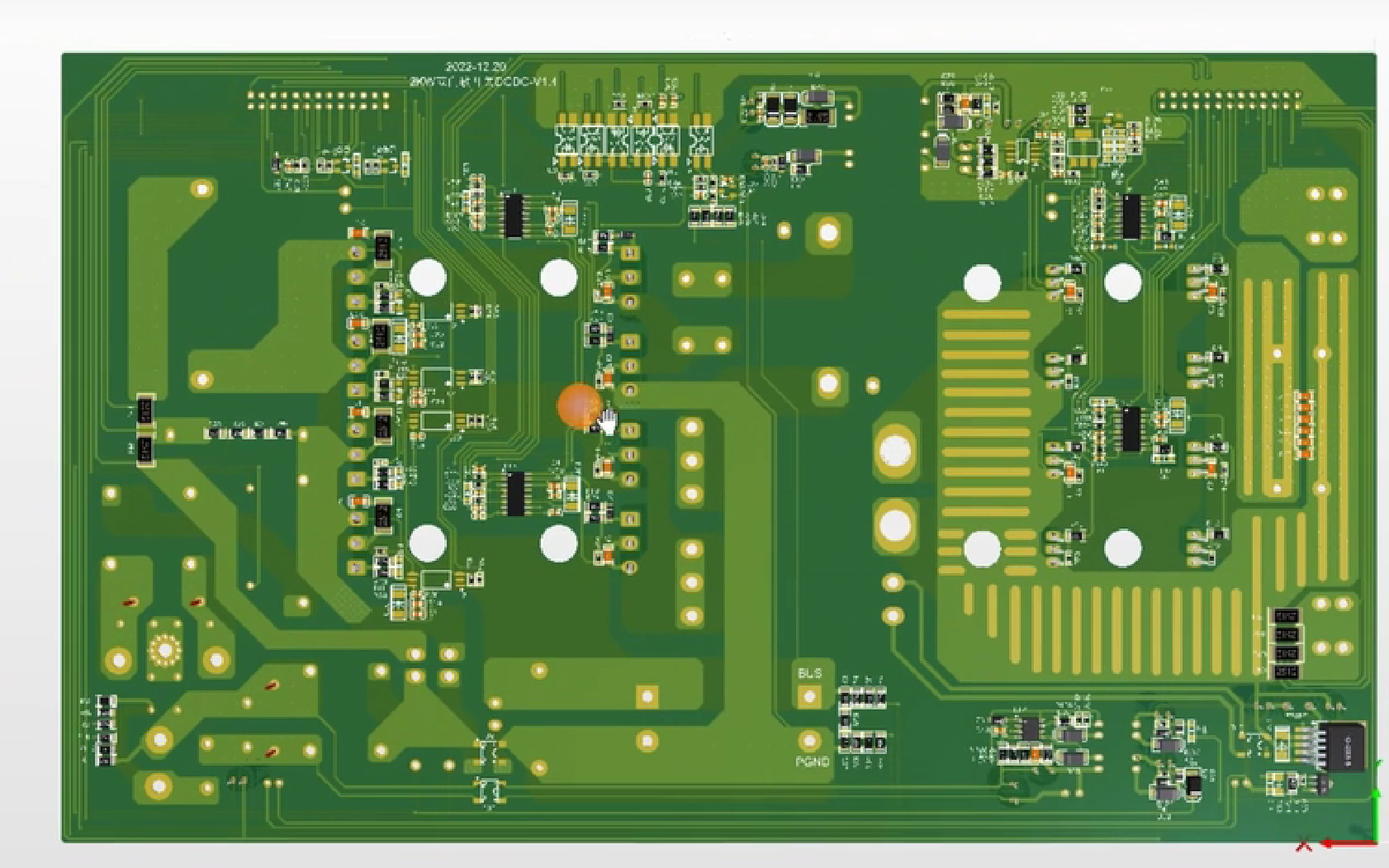

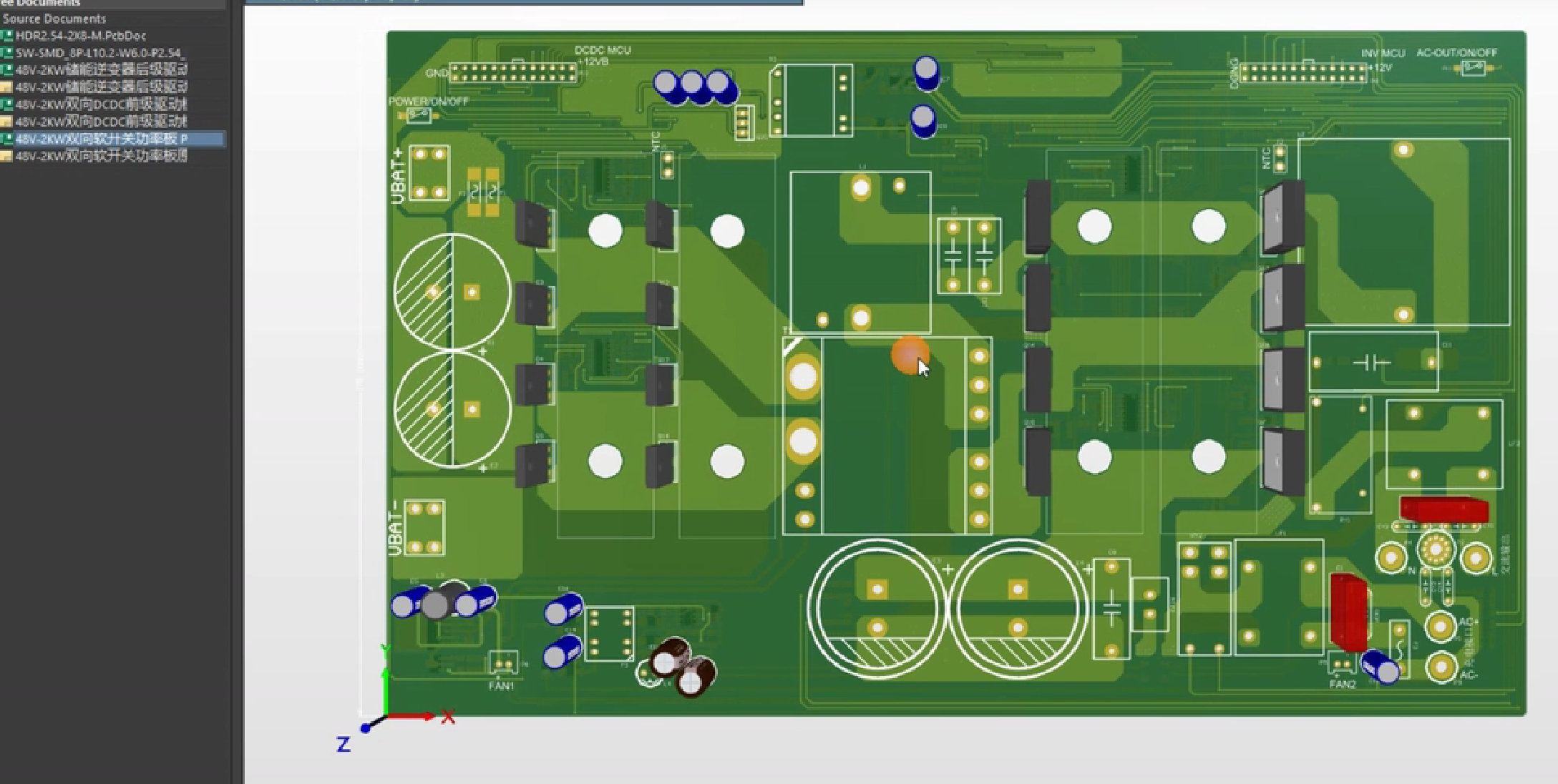

布局布线：强弱电分离，高频信号线采用屏蔽线，地平面分割后通过0Ω电阻单点连接。

4.2 热管理策略

散热设计：IGBT与电感采用强制风冷，风道流速≥3m/s，散热片鳍片间距2mm，接触面涂导热硅脂。
温度监测：NTC热敏电阻（10kΩ@25℃）实时监测关键器件温度，超温时触发保护动作。

5. 实验验证

5.1 效率测试

在48V输入、2000W输出条件下，系统效率达92.3%（图3），其中DC-DC级效率95.1%，DC-AC级效率97.2%，符合设计目标。

5.2 动态响应测试

负载突变（500W→2000W）时，输出电压波动<3%，恢复时间<10ms（图4），满足IEC 62040-3标准。

5.3 保护功能测试

过载保护：输出功率超过2200W时，系统限流至2000W并报警。
短路保护：输出短路时，IGBT在5μs内关断，故障解除后自动恢复。
UPS切换：模拟电网掉电，系统在18ms内切换至离网模式，输出电压无中断。

6. 结论

本文提出的48V-2000W双向储能逆变方案通过双级式拓扑、双MCU协同控制及非标件优化设计，实现了高效率、高可靠性及快速动态响应。实验验证表明，系统在满载效率、谐波抑制、保护功能等关键指标上均达到行业领先水平，可显著缩短户外储能电源开发周期，降低生产成本。未来研究可进一步探索SiC器件应用与AI算法集成，提升系统功率密度与智能化水平。
