💥1 概述
以下是针对高分SCI论文绘图的18种MATLAB经典图形模板及20个实用技巧的总结

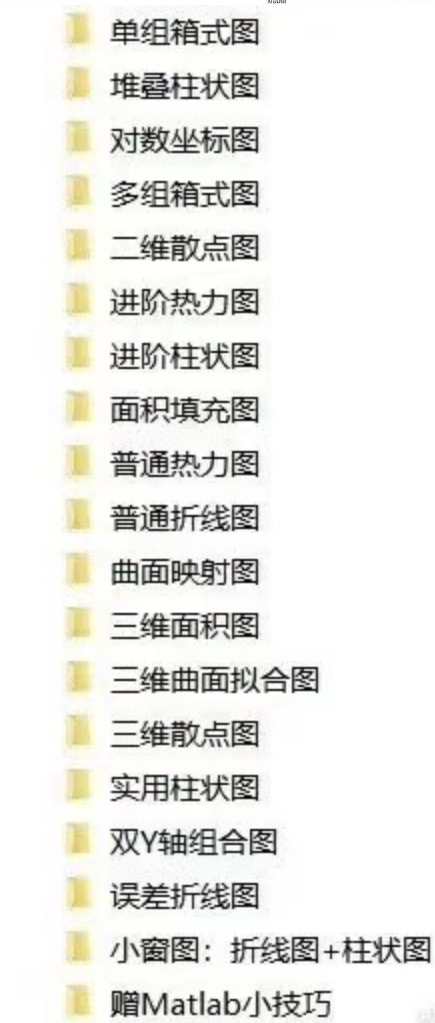

一、18种经典绘图模板
- 单组箱式图
- 适用场景：展示单组数据的分布特征（中位数、四分位数、异常值）
- 关键参数：箱体宽度、须线长度、异常值标记样式
- 堆叠柱状图
- 适用场景：比较不同类别中各子组的占比关系
- 关键参数：堆叠顺序、颜色渐变、数据标签位置
- 对数坐标图
- 适用场景：展示跨数量级变化的数据（如声学、光学实验）
- 关键参数：坐标轴刻度类型（log10/log2）、网格线密度
- 多组箱式图
- 适用场景：多组数据分布对比（如不同处理组的实验结果）
- 关键参数：组间间距、显著性标记（*p<0.05**）
- 二维散点图
- 适用场景：展示两个变量的相关性或分布
- 关键参数：点大小、透明度、边缘颜色、聚类标记
- 进阶热力图
- 适用场景：矩阵数据可视化（如基因表达、相关性矩阵）
- 关键参数：颜色映射（jet/hot/parula）、聚类树状图、行列标签
- 进阶柱状图
- 适用场景：多组数据对比（带误差棒、分组柱状）
- 关键参数：柱宽、间隙宽度、误差线类型（标准差/置信区间）
- 面积填充图
- 适用场景：展示累积变化或占比随时间的变化
- 关键参数：填充颜色透明度、基线位置、叠加顺序
- 普通热力图
- 适用场景：简单矩阵数据可视化（如温度分布）
- 关键参数：颜色条范围、插值方法（nearest/bilinear）
- 普通折线图
- 适用场景：时间序列或连续变量趋势展示
- 关键参数：线型（实线/虚线）、标记点样式、图例位置
- 曲面映射图
- 适用场景：三维函数或地形数据可视化
- 关键参数：光照角度、等高线显示、颜色映射
- 三维面积图
- 适用场景：展示三维空间中的曲面数据（如流场）
- 关键参数：视角（azimuth/elevation）、透明度、网格线
- 三维曲面拟合图
- 适用场景：拟合曲面与原始数据的对比
- 关键参数：拟合算法（多项式/样条）、残差显示
- 三维散点图
- 适用场景：三维空间中的点云数据（如分子构象）
- 关键参数：点大小、颜色映射、视角控制
- 实用柱状图
- 适用场景：简洁版多组数据对比（去除非必要元素）
- 关键参数：极简风格（无边框、无网格线）、高对比度颜色
- 双Y轴组合图
- 适用场景：同时展示两个量纲不同的变量（如温度与压力）
- 关键参数：Y轴标签对齐、颜色区分、图例合并
- 误差折线图
- 适用场景：展示带误差的连续变量趋势
- 关键参数：误差线类型（对称/非对称）、填充区域颜色
- 小窗图（折线图+柱状图）
- 适用场景：多类型数据组合展示（如主图为折线，子图为柱状）
- 关键参数：子图位置、坐标轴同步、共享图例
二、20个实用绘图技巧
- 图形尺寸优化
- 使用
set(gcf, 'Position', [x y width height])控制输出分辨率（建议300dpi以上）。
- 使用
- 字体与标签规范
- 统一使用Times New Roman或Arial字体，字号≥10pt，避免中文乱码（需配置LaTeX或中文支持包）。
- 颜色搭配原则
- 避免高饱和度颜色，推荐使用
colormap(parula)或brewermap（需安装ColorBrewer工具包）。
- 避免高饱和度颜色，推荐使用
- 图例与标签位置
- 使用
legend('Location', 'best')自动选择最优位置，或手动指定'northeast'等方位。
- 使用
- 多子图对齐
- 通过
subplot('Position', [left bottom width height])精确控制子图间距。
- 通过
- 数据标签显示
- 在柱状图/折线图中添加数值标签：
text(x, y, num2str(y), 'HorizontalAlignment', 'center')。
- 在柱状图/折线图中添加数值标签：
- 网格线控制
- 使用
grid on/grid off，或自定义线型：set(gca, 'GridLineStyle', '--')。
- 使用
- 坐标轴范围调整
- 通过
xlim([xmin xmax])和ylim([ymin ymax])聚焦关键数据区域。
- 通过
- 透明度设置
- 在散点图/面积图中添加透明度：
scatter(x, y, 'MarkerFaceAlpha', 0.5)。
- 在散点图/面积图中添加透明度：
- 导出高分辨率图片
- 使用
exportgraphics(gcf, 'filename.png', 'Resolution', 300)保存无损图片。
- 使用
- 动态视角控制（三维图）
- 通过
rotate3d on启用鼠标旋转，或view(azimuth, elevation)固定视角。
- 通过
- 颜色条定制
- 调整颜色条标签：
colorbar('Ticks', [0 0.5 1], 'TickLabels', {'Low', 'Med', 'High'})。
- 调整颜色条标签：
- 误差线样式
- 自定义误差线：
errorbar(x, y, err, 'LineStyle', 'none', 'CapSize', 10)。
- 自定义误差线：
- 去除非必要元素
- 隐藏边框：
set(gca, 'XTick', [], 'YTick', [])；隐藏背景：ax = gca; ax.XColor = 'none';。
- 隐藏边框：
- 数据平滑处理
- 使用
smoothdata(y, 'movmean', 5)对噪声数据进行平滑。
- 使用
- 双X/Y轴同步
- 通过
linkaxes([ax1 ax2], 'x')实现多子图坐标轴同步。
- 通过
- 注释与箭头
- 添加注释：
annotation('textbox', [x y w h], 'String', 'Note', 'FitBoxToText', 'on')；
添加箭头：annotation('arrow', [x1 x2], [y1 y2])。
- 添加注释：
- 自定义线型与标记
- 组合线型与标记：
plot(x, y, '-s', 'LineWidth', 2, 'MarkerSize', 10)。
- 组合线型与标记：
- 批量修改图形属性
- 使用
findobj批量修改元素：set(findobj(gca, 'Type', 'line'), 'LineWidth', 2)。
- 使用
- LaTeX公式支持
- 在标签中启用LaTeX：
xlabel('$\alpha$', 'Interpreter', 'latex')。
- 在标签中启用LaTeX：
三、SCI论文绘图核心原则
- 简洁性：去除所有非必要元素（如边框、背景色）。
- 一致性：统一颜色、字体、线型风格。
- 准确性：坐标轴标签需包含单位，图例需明确说明。
- 可读性：确保小图（如双栏排版）中的文字和标记清晰可辨。
通过结合上述模板与技巧，可快速生成符合期刊要求的标准化图形，显著提升论文视觉专业度。
📚2 运行结果

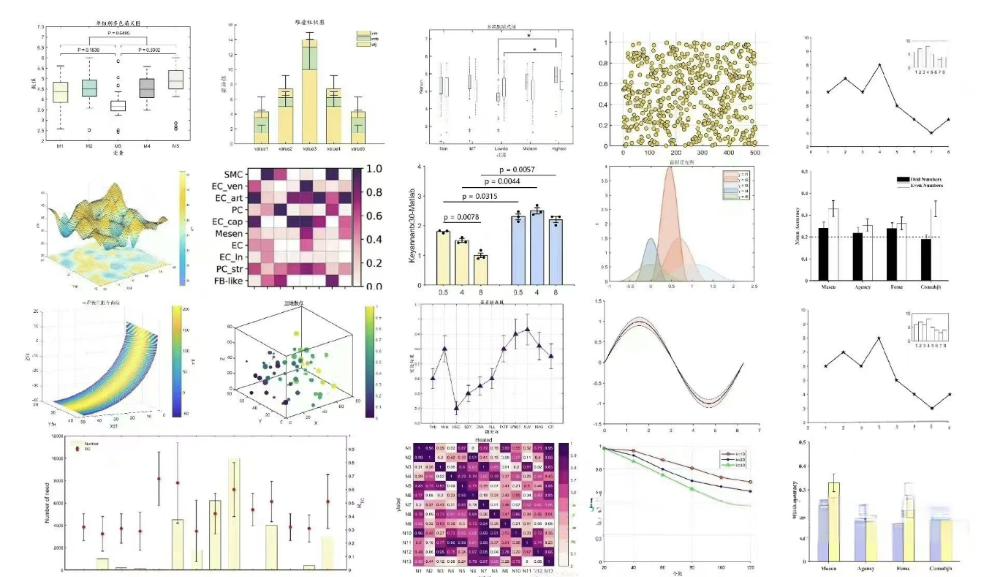

高分SCI绘图必备！你必须要学会的18种Matlab绘图代码与20个绘图技巧（附完整代码）
