基于MATLAB的具有参数不确定性的动态非线性系统机械臂鲁棒控制研究

摘要

本文针对具有参数不确定性的动态非线性系统机械臂，研究基于MATLAB的鲁棒控制方法。通过分析H₂、H∞、H₂/H∞混合以及μ综合等鲁棒控制方法的原理与特性，结合MATLAB仿真平台，设计适用于机械臂的鲁棒控制器，并通过仿真实验验证不同方法在处理参数不确定性时的控制性能，为机械臂在复杂环境下的稳定运行提供理论支持与技术方案。

关键词

机械臂；参数不确定性；动态非线性系统；鲁棒控制；MATLAB仿真

一、引言

机械臂作为现代工业自动化和机器人技术的核心组成部分，广泛应用于装配、焊接、搬运等领域。然而，实际应用中机械臂系统往往存在参数不确定性，如负载变化、摩擦系数波动、关节刚度差异等，同时其动力学模型具有高度非线性和强耦合性。这些因素导致传统控制方法难以保证系统在复杂环境下的稳定性和性能。鲁棒控制作为一种能够有效处理系统不确定性和外部干扰的控制策略，成为解决机械臂控制问题的关键技术之一。

MATLAB作为强大的数学计算和仿真工具，提供了丰富的工具箱和函数库，为鲁棒控制算法的设计、分析和仿真提供了便利。本文基于MATLAB平台，研究具有参数不确定性的动态非线性系统机械臂的鲁棒控制方法，旨在设计出能够有效抑制不确定性影响、保证系统稳定性和性能的控制器。

二、机械臂动力学模型与参数不确定性分析

2.1 机械臂动力学模型

以平面n自由度机械臂为例，其动力学方程可表示为：

τ=M(q)q¨​+C(q,q˙​)q˙​+G(q)

其中，q∈Rn 为关节角度向量，q˙​ 和 q¨​ 分别为关节角速度和角加速度向量，τ∈Rn 为关节驱动力矩向量，M(q) 为对称正定的惯量矩阵，C(q,q˙​) 为离心力和哥氏力矩阵，G(q) 为重力向量。

2.2 参数不确定性分析

在实际应用中，机械臂的参数存在不确定性，主要包括：

• 质量参数不确定性：机械臂连杆的质量、质心位置等参数可能因制造误差、负载变化等因素而发生变化。
• 摩擦参数不确定性：关节摩擦系数受润滑条件、温度等因素影响，存在不确定性。
• 刚度参数不确定性：机械臂关节的刚度可能因长期使用、磨损等原因而降低，导致系统动力学特性发生变化。

这些参数不确定性会导致机械臂动力学模型与实际系统之间存在偏差，从而影响控制系统的性能和稳定性。

三、鲁棒控制方法原理与特性分析

3.1 H₂控制理论

H₂控制通过最小化系统传递函数的H₂范数（即能量最优）来设计控制器，以优化系统的动态响应性能。其基本思想是在保证闭环系统稳定的前提下，使系统的输出能量最小。H₂控制适用于模型精确、扰动较小的场景，能够实现快速跟踪和低能耗，但对非结构化不确定性（如未建模动态）的鲁棒性不足。

在MATLAB中，可使用h2syn函数进行H₂控制器的设计。例如，对于一个给定的广义受控对象P，通过以下代码设计H₂控制器：

matlab

[K_H2, sys_CL_H2, gamma_H2, INFO_H2] = h2syn(P);

其中，K_H2为设计的H₂控制器，sys_CL_H2为闭环系统，gamma_H2为H₂范数，INFO_H2为设计过程中的相关信息。

3.2 H∞控制理论

H∞控制通过最小化系统传递函数的H∞范数（即抑制最大增益）来设计控制器，以保证闭环系统在不确定性下的稳定性和性能。其基本思想是使系统对最坏情况下的干扰具有最小的增益，从而保证系统的鲁棒性。H∞控制适用于存在外部扰动和模型误差的复杂环境，但可能因保守性限制灵活性。

在MATLAB中，可使用hinfsyn函数进行H∞控制器的设计。例如：

matlab

[K_Hinf, sys_CL_Hinf, gamma_Hinf, INFO_Hinf] = hinfsyn(P);

其中，K_Hinf为设计的H∞控制器，sys_CL_Hinf为闭环系统，gamma_Hinf为H∞范数，INFO_Hinf为设计过程中的相关信息。

3.3 H₂/H∞混合控制

H₂/H∞混合控制结合了H₂控制的优化性能和H∞控制的鲁棒性，通过多目标优化（如LMI约束）设计控制器，以平衡系统的快速响应与抗干扰能力。然而，该方法设计复杂度高，需解决Lyapunov矩阵保守性问题，且需参数调节（如权重因子α）以实现最优折衷。

在MATLAB中，可通过构建LMI约束条件，使用mincx等函数求解混合控制问题。例如：

matlab

% 构建LMI约束条件

setlmis([]);

% 定义变量和矩阵

% ...

% 添加LMI约束

lmiterm([1 1 1 X], 1, 1); % 示例约束

% ...

% 求解LMI问题

lmisys = getlmis;

[tmin, xfeas] = feasp(lmisys);

通过求解LMI问题，得到满足混合控制要求的控制器参数。

3.4 μ综合方法

μ综合方法基于结构奇异值（μ）理论，通过D-K迭代优化控制器，统一处理鲁棒稳定性和性能。该方法可处理结构化不确定性（如参数摄动、动态未建模），保守性低于H∞控制，但计算复杂度高，需多次迭代求解LMI或频域优化问题。

在MATLAB中，可使用dksyn函数进行μ综合控制器的设计。例如：

matlab

fmu = logspace(-2, 4, 60);

opt = dksynOptions('FrequencyVector', fmu, 'NumberOfAutoIterations', 5, 'DisplayWhileAutoIter', 'on', 'MixedMU', 'on');

[K_DK, sys_CL_DK, bnd, INFO_DK] = dksyn(P_uss, nmeas, ncont, opt);

其中，P_uss为加入加权函数的不确定系统模型，nmeas和ncont分别为测量输出和控制输入的维度，opt为迭代选项，K_DK为设计的μ综合控制器，sys_CL_DK为闭环系统，bnd为结构奇异值上界，INFO_DK为设计过程中的相关信息。

四、基于MATLAB的机械臂鲁棒控制器设计与仿真

4.1 系统建模与不确定性描述

以平面3自由度UArm II机械臂为例，建立其动力学模型，并考虑质量参数、摩擦参数和刚度参数的不确定性。使用ultidyn函数描述参数不确定性，构建不确定系统模型。例如

matlab

% 定义额定系统模型

A_plant = [zeros(n), eye(n); -Kp, -Kv];

B_plant = [zeros(n); eye(n)];

C_plant = [eye(n), zeros(n)];

D_plant = 0;

sys_plant = ss(A_plant, B_plant, C_plant, D_plant);

% 定义加权函数描述不确定性

W_delta = 0.1 * tf([1, 0.1], [1, 10]); % 示例加权函数

InputUnc = ultidyn('InputUnc', [n, n]);

Gpert = sys_plant * (eye(n) + InputUnc * W_delta);

其中，n为机械臂的自由度，Kp和Kv为位置和速度反馈系数，W_delta为描述参数不确定性的加权函数。

4.2 鲁棒控制器设计

分别使用H₂、H∞、H₂/H∞混合和μ综合方法设计机械臂的鲁棒控制器。以H∞控制为例，设计过程如下：

matlab

% 构建广义受控对象

P = augw(Gpert, W_e, W_u, W_t); % W_e, W_u, W_t为加权函数

% 设计H∞控制器

[K_Hinf, sys_CL_Hinf, gamma_Hinf, INFO_Hinf] = hinfsyn(P);

类似地，可使用相应函数设计其他类型的鲁棒控制器。

4.3 仿真实验与结果分析

在MATLAB/Simulink环境中搭建机械臂控制系统仿真模型，将设计的鲁棒控制器应用于系统，进行仿真实验。通过比较不同控制器作用下系统的阶跃响应、跟踪误差、鲁棒稳定性等指标，分析各控制方法的性能。

4.3.1 阶跃响应分析

绘制不同控制器作用下系统的阶跃响应曲线，观察系统的上升时间、超调量、调节时间等动态性能指标。例如，H₂控制器可能具有较快的上升时间和较小的超调量，但在存在参数不确定性时，其响应可能出现较大波动；而H∞控制器虽然上升时间可能较长，但能够更好地抑制不确定性影响，保持响应的稳定性。

4.3.2 跟踪误差分析

给定机械臂末端轨迹，比较不同控制器作用下系统的跟踪误差。H₂/H∞混合控制器和μ综合控制器通常能够在保证跟踪精度的同时，有效抑制不确定性引起的误差波动，表现出较好的综合性能。

4.3.3 鲁棒稳定性分析

通过分析系统的灵敏度函数和补灵敏度函数，评估不同控制器的鲁棒稳定性。μ综合方法在处理结构化不确定性时具有优势，能够提供更低的结构奇异值上界，保证系统在较大不确定性范围内的稳定性。

五、结论与展望

5.1 结论

本文针对具有参数不确定性的动态非线性系统机械臂，研究了基于MATLAB的鲁棒控制方法。通过理论分析和仿真实验，得出以下结论：

• H₂控制适用于模型精确、扰动较小的场景，能够实现快速跟踪和低能耗，但对非结构化不确定性的鲁棒性不足。
• H∞控制对模型误差和外部干扰具有较强的鲁棒性，适用于复杂环境，但可能因保守性限制灵活性。
• H₂/H∞混合控制结合了两者的优点，能够平衡快速响应与抗干扰能力，但设计复杂度高。
• μ综合方法在处理复杂不确定性时鲁棒性最强，但计算成本高，适合高精度需求场景。

5.2 展望

未来的研究可进一步探索以下方向：

• 智能算法融合：结合模糊逻辑、神经网络或强化学习等智能算法，自适应调节混合控制权重因子，提高控制器的自适应能力和智能化水平。
• 降阶与实时性优化：开发高效的μ综合算法，降低计算负担，提高控制器的实时性，满足实际工程应用的需求。
• 多机械臂协同控制：研究具有参数不确定性的多机械臂系统的鲁棒协同控制方法，拓展机械臂在复杂任务中的应用范围。

通过不断深入研究和完善鲁棒控制方法，将为机械臂在工业自动化、航空航天、医疗护理等领域的广泛应用提供更加可靠和高效的技术支持。

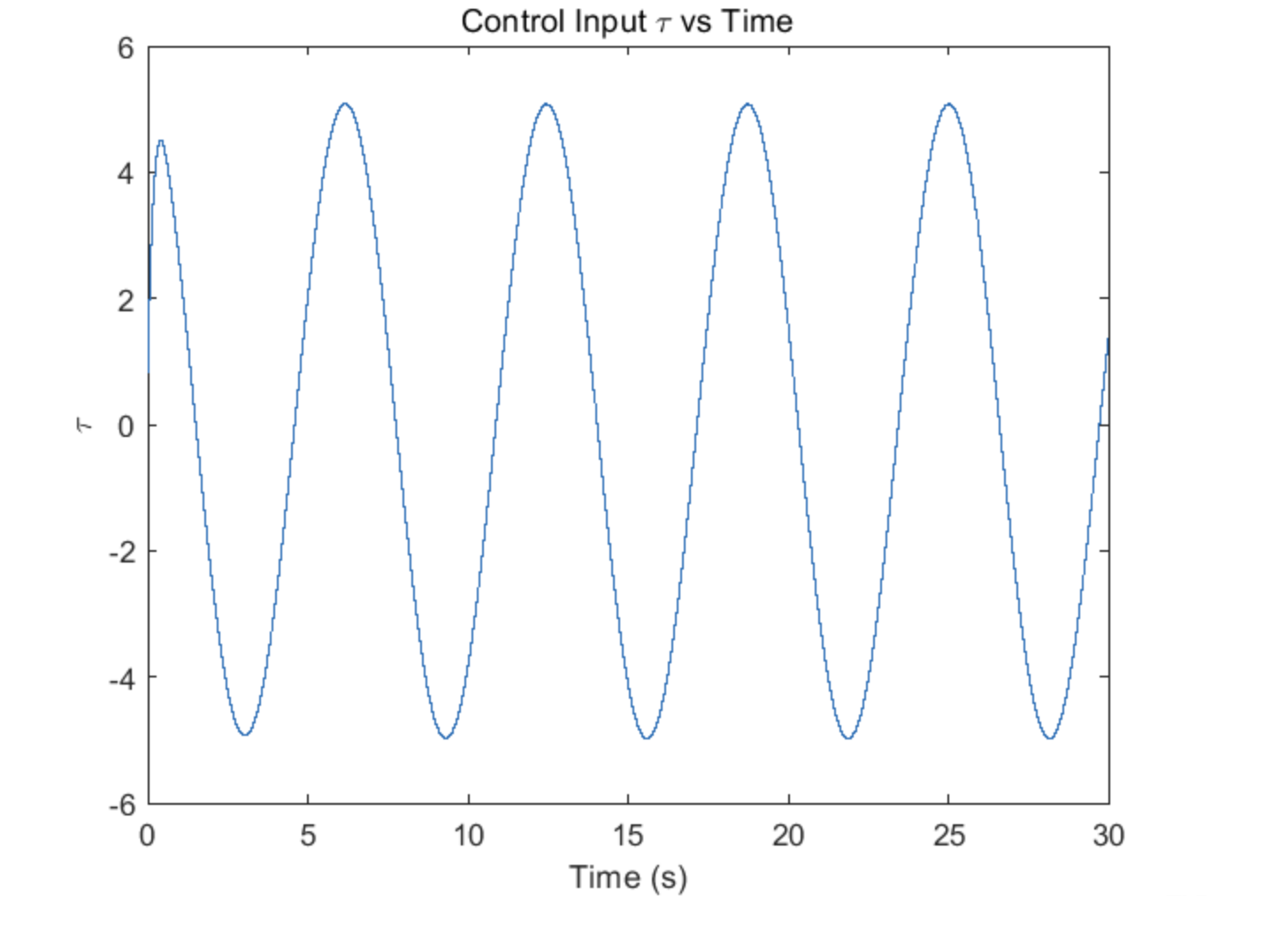

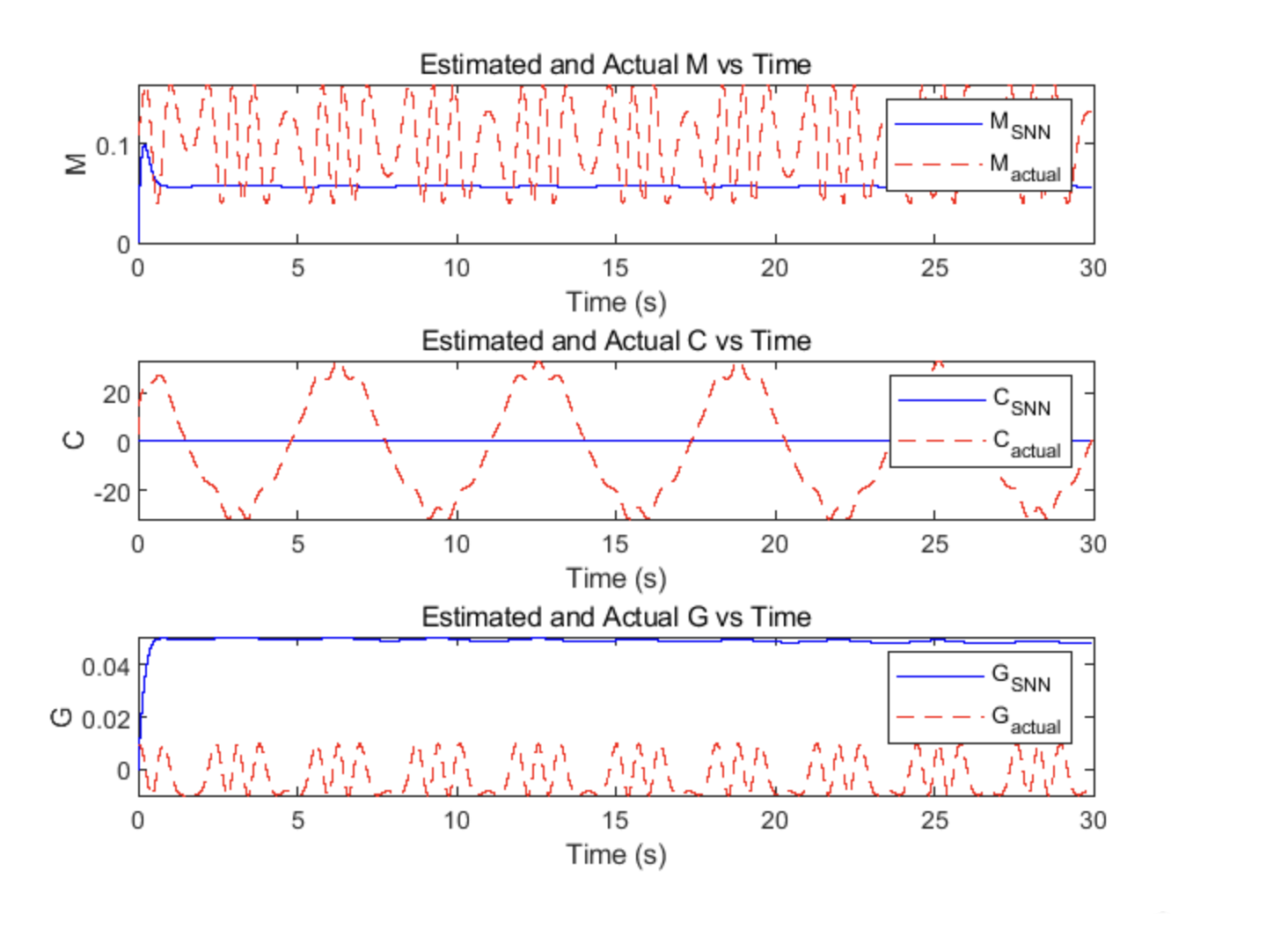

📚2 运行结果
