SySeVR环境复现及测试

1.实验清单

操作系统版本： kali-linux-2022.3

软件版本：在github上提供的软件：joern-0.3.1、neo4j-2.1.5、ant-1.9.14、python-joern-0.3.1、py2neo-2.0，python2和python3的版本均用kali自带，jdk用jdk1.7.0_07.

2.虚拟机搭建

参考文章：kali搭建，在官网下载kali，用virtual box的注册功能，选择蓝色小盒子图标文件。然后就可以直接打开kali，账号密码都为kali。

1.kali换源

可以选用：

#中科大 deb http://mirrors.ustc.edu.cn/kali kali-rolling main non-free contrib deb-src http://mirrors.ustc.edu.cn/kali kali-rolling main non-free contrib   #阿里云 deb http://mirrors.aliyun.com/kali kali-rolling main non-free contrib deb-src http://mirrors.aliyun.com/kali kali-rolling main non-free contrib   #浙大 deb http://mirrors.zju.edu.cn/kali kali-rolling main contrib non-free deb-src http://mirrors.zju.edu.cn/kali kali-rolling main contrib non-free

sudo -i vim /etc/apt/sources.list //编辑源的文件

2.查看python版本

因为SySeVR系统需要python3和python2（joern-0.3.1的运行环境为python2.7）kali已经安装过python2和python3了。

python2 -V Python 2.7.18 python -V Python 3.11.2

3.安装JDK

本系统所用的neo4j对应的JDK版本为1.7。

选择直接下载 jdk-7u7-linux-x64.tar.gz。

解压文件：

sudo tar -zxvf jdk-7u7-linux-x64.tar.gz

将jdk目录复制到/usr目录下：

cp -r jdk1.7.0_07 /usr cd /usr

修改环境变量：

vim /etc/zsh/zshrc #java install export JAVA_HOME=/usr/jdk1.7.0_07 export CLASSPATH=.:$JAVA_HOME/lib export PATH=$PATN/bin:$PATH

红色部分是下载的java的地址，按照自己下载的版本配置。

更新配置环境：

source /etc/zsh/zshrc

安装注册JDK，目的是让系统知道我们已经安装了jdk1.7.0_07：

update-alternatives  --install /usr/bin/java java /usr/jdk1.7.0_07/bin/java 1 update-alternatives  --install /usr/bin/javac javac /usr/jdk1.7.0_07/bin/javac 1

切换java版本：

update-alternatives  --config java

手动选择1.7版本的java

跳转到./jdk1.7.0_7/bin/目录，在本目录下查看java和javac的版本，中间需要改文件权限;

./java -version //查看java版本 chmod 777 java  //修改java文件权限 ./javac -version chmod 777 javac

跳转目录查看java版本：

java -version javac -version

如果显示找不到java时路径可能是出现了问题，请先检查路径。

4.安装neo4j

将从github上下载的文件传到虚拟机上，将解压出来的SySeVR文件夹移动到/home下(保证与源码相同的路径)：

mv SySeVR /home/ cd /home/SySeVR ls

修改环境变量：

vim /etc/zsh/zshrc   #install neo4j export NEO4J_HOME=/home/SySeVR/neo4j export PATH=$PATH/bin:$PATH

更新配置文件：

source /etc/zsh/zshrc

进入neo4j的conf目录，修改neo4j-server.properties：

vim neo4j-server.properties

确保location指向./joernIndex文件。如果按照之前的配置路径应该是相同的。

进入bin文件夹，修改neo4j的权限，开启neo4j:

chmod neo4j //修改权限 ./neo4j start //运行neo4j

如果报错是可能是路径问题，检查路径。

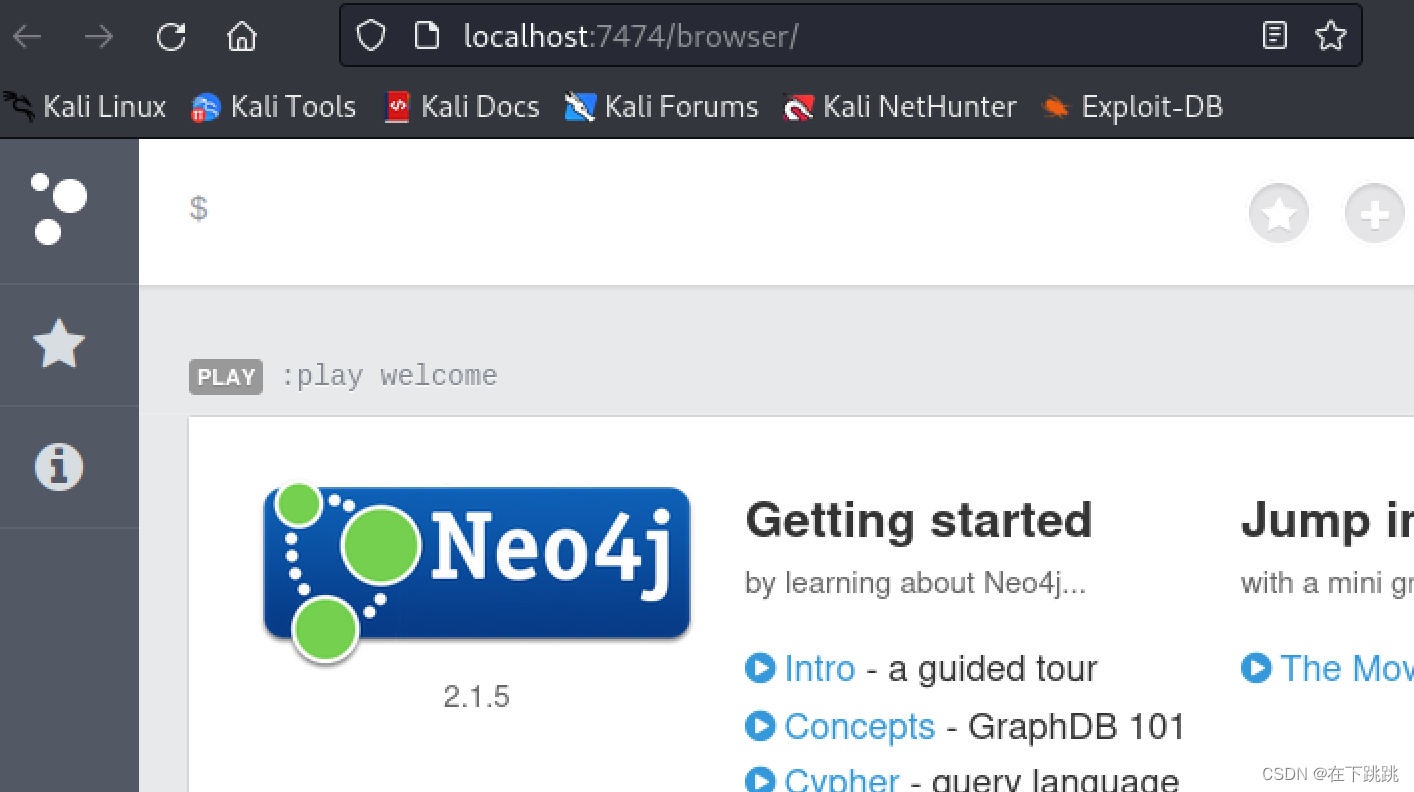

打开链接：

5.安装ant

设置环境变量：

vim /etc/zsh/zshrc   export ANT_HOME=/home/SySeVR/softdir/apache-ant-1.9.14 expoer PATH=$ANT_HOME/bin:$PATH

更新环境：

source /etc/zsh/zshrc

查看ant版本：

ant -version

6.安装joern

设置环境变量并更新：

vim /etc/zsh/zshrc export JOERN_HOME=/home/SySeVR/joern-0.3.1 source /etc/zsh/zshrc

 在joern-0.3.1文件下，输入"ant" :

cd /home/SySeVR/joern-0.3.1 ant

在用一个目录下，输入"ant tools":

ant tools

7.py2neo安装

cd /home/SySeVR/softdir/py2neo-py2neo-2.0 python2 setup.py install

8.安装python-joern-0.3.1

cd /home/SySeVR/softdir/python-joern-0.3.1 python2 setup.py install

9.验证joern是否安装成功

因为新版的压缩包里，没joern-tool这个安装包，因此再joern-tools目录下用joern-lookup不可行。

查看joern目录下的全部文件：

ls -all

删除.joernIndex文件，因为你每次进行新的实验，都需要将该文件删除，这个文件是joern与neo4j之间的"桥梁"。

rm -rf .joernIndex

 将测试数据导入joern:

java -jar /home/SySeVR/joern-0.3.1/bin/joern.jar /home/SySeVR/testcode

参考文章：

SySeVR环境配置，SySeVR环境配置下

3.测试

使用github上文件本身提供的测试样例。

将测试数据导入joern：

在/home/SySeVR/joern-0.3.1查看是否存在.joernIndex文件，有的话，需要删除。

rm -rf .joernIndex

删除之后，将测试数据导入joern：

java -jar /home/SySeVR/joern-0.3.1/bin/joern.jar /home/test/testCode

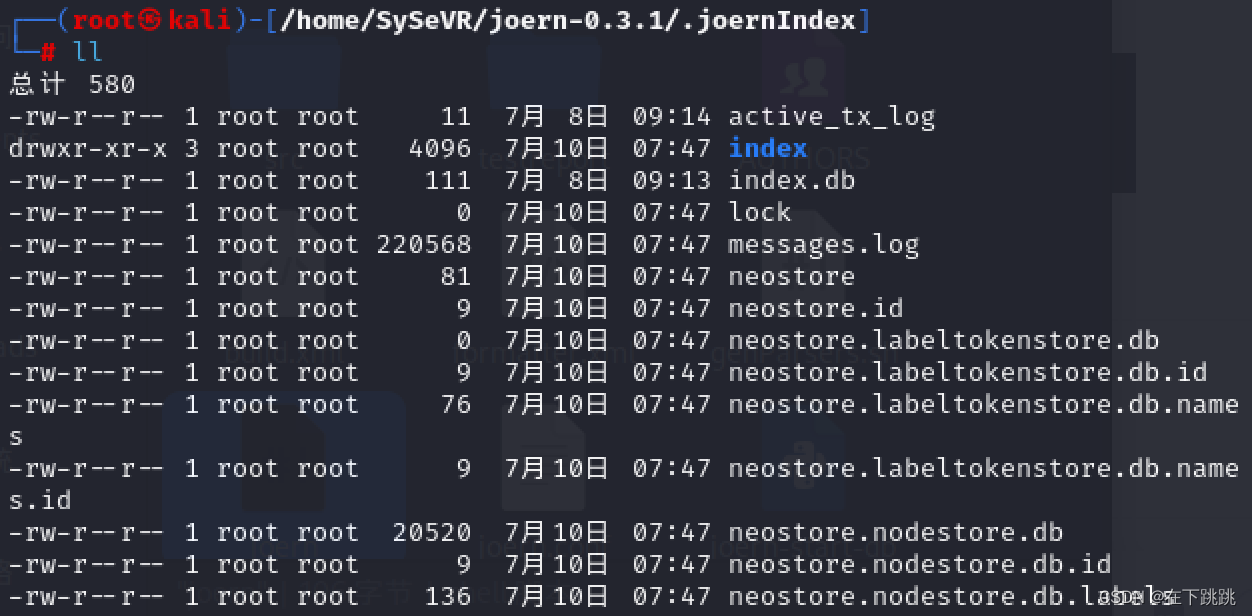

查看.JoernIndex

打开neo4j

neo4j start

开始切片

1、get_cfg_relation.py

cd source2slice python2 get_cfg_relation.py

bug1：报错显示找不到igraph库

pip2 install python-igraph==0.7.1.post6

报错显示没有c core

下载igraph-0.7.1

在https://github.com/igraph/igraph/releases?page=3下载igraph-0.7.1.tar.gz

解压缩：

tar -zxvf igraph-0.7.1.tar.gz

安装：

cd igraph-0.7.1 ./configure make make install

重新下载python-igraph

pip2 install -v python-igraph==0.7.1.post6 --install-option="--c-core-url=home/kali/igraph-0.7.1.tar.gz"

bug2:python 无法找到 libigraph.so.0 这个共享库文件

1. 找到 libigraph.so.0 这个文件

sudo find / -name libigraph.so.0

1. 通过命令将其添加到库路径中

echo "/usr/local/lib" | sudo tee -a /etc/ld.so.conf  #将 /usr/local/lib 添加到 /etc/ld.so.conf 文件的末尾 sudo ldconfig         #更新库路径

1. 重新运行脚本

bug3：没有‘cfg_db/testCode’目录。

mkdir cfg_db

2、complete_PDG.py

python2 complete_PDG.py

bug1：没有pdg_db/testCode文件夹

解决方法：

mkdir pdg_db

3、access_db_operate.py

python2 access_db_operate.py

bug1：报错：没有dict_call2cfgNodeID_funcID/testCode文件夹

解决方法：

mkdir dict_call2cfgNodeID_funcID

4、points_get.py

python2 points_get.py

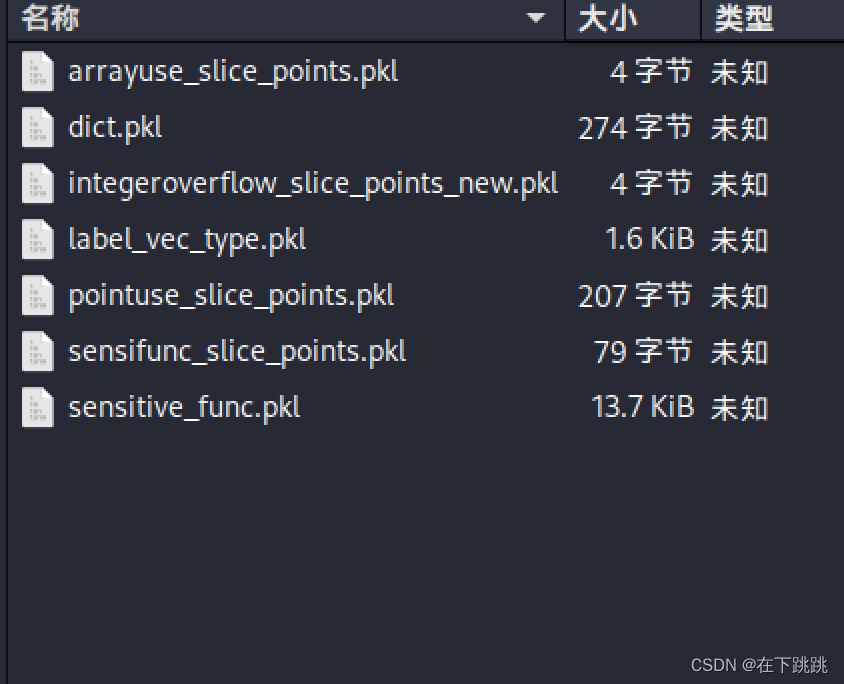

 这一步输出文件在source2slice目录下，有四个输出文件，分别为：

sensifunc_slice_points.pkl

pointuse_slice_points.pkl

arrayuse_slice_points.pkl

integeroverflow_slice_points_new.pkl

5、extract_df.py

python2 extract_df.py

bug1：No such file or directory: C/test_data/4/api_slices.txt

解决方法：

mkdir -pv C/test_data/4

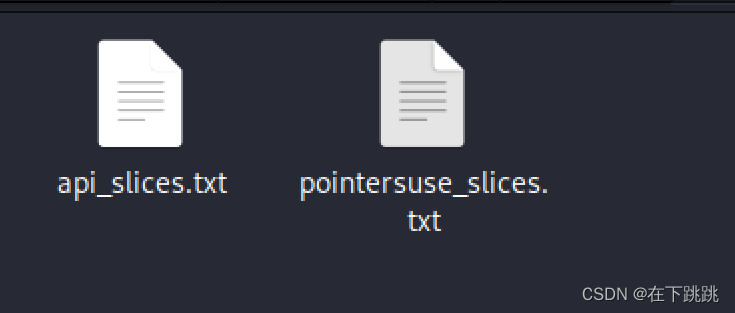

 在目标文件夹里生成了两个txt文件：
