重发布实验

最新推荐文章于 2024-05-15 02:12:13 发布
原创 最新推荐文章于 2024-05-15 02:12:13 发布 · 110 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#路由器 #网络 #重发布

本次实验使用eNSP软件及六台路由器，进行了网络设备的连接与配置。实验内容包括为路由器分配IP地址，配置OSPF和RIP路由协议，实现R4/R6上的双点双向重发布，并进行了路由优化。最后通过测试验证了网络的连通性和优化效果。

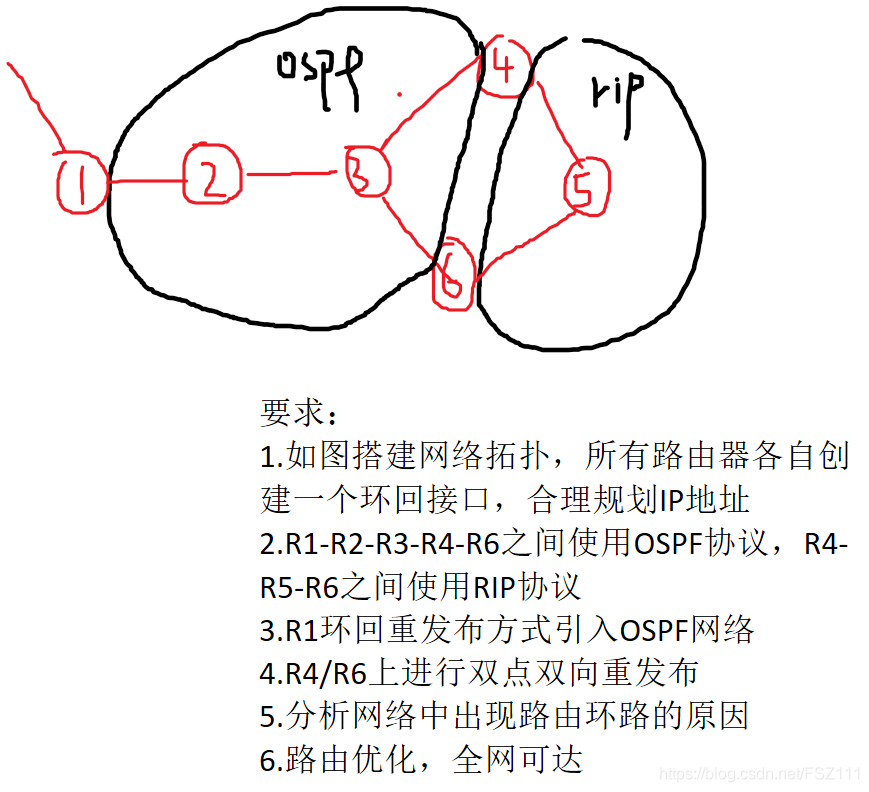

实验要求：

在这里插入图片描述

实验仪器：

eNSP软件
路由器（6台）

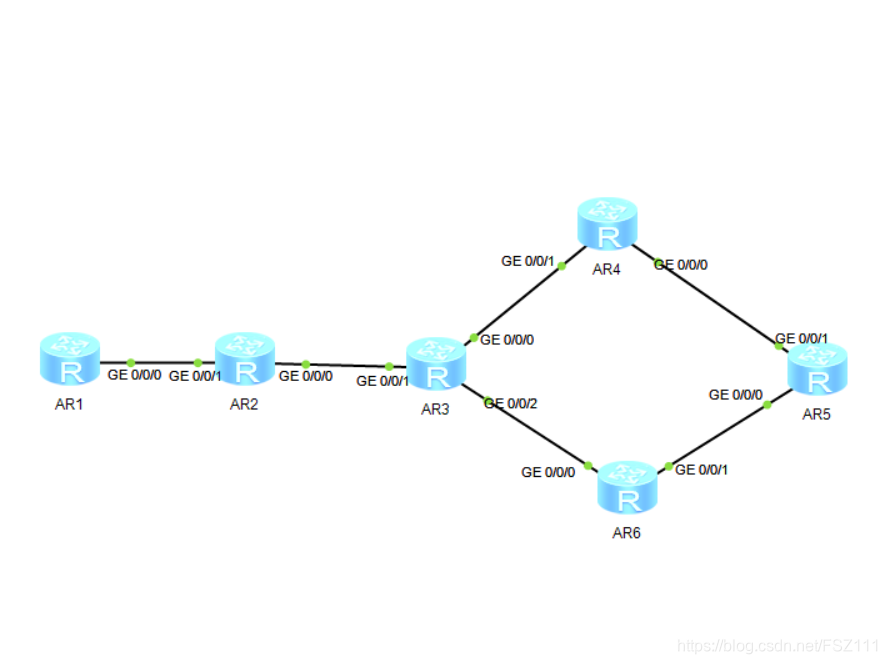

1.按照要求连接设备

在这里插入图片描述

2.配置路由器

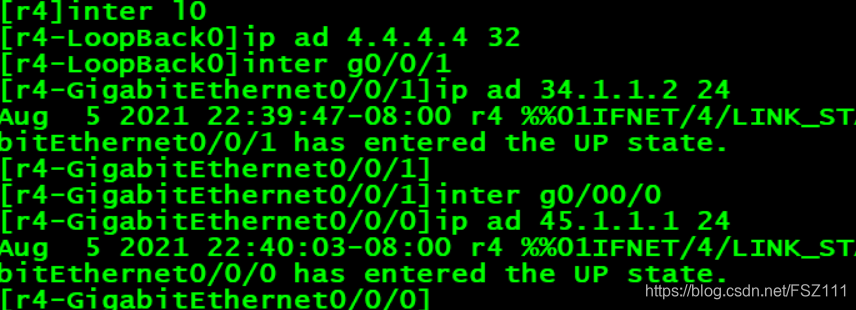

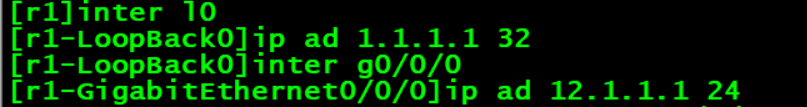

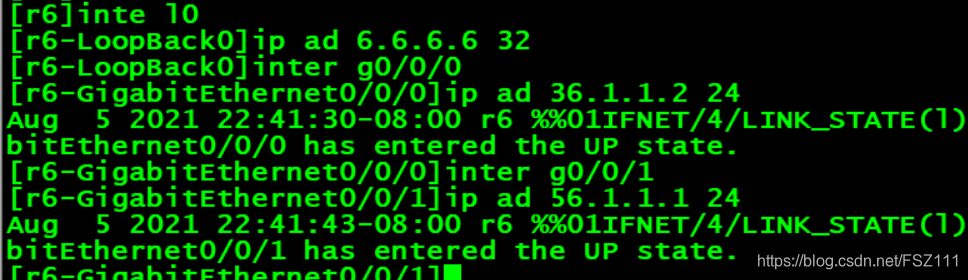

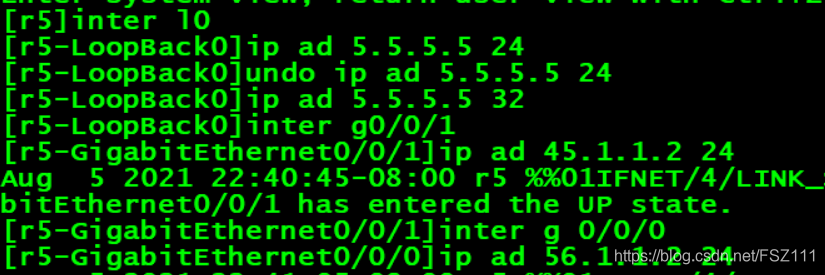

1.配IP地址
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

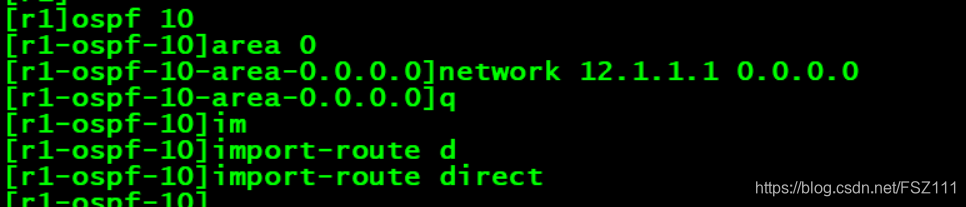

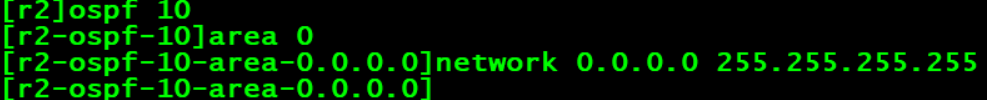

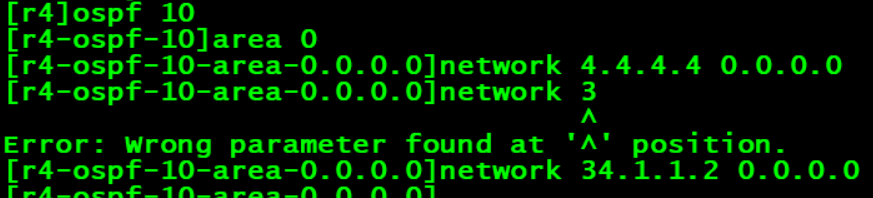

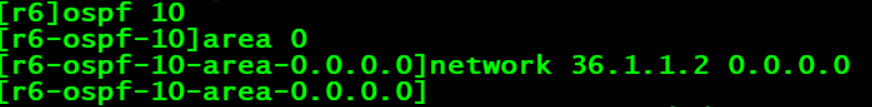

2.配置ospf
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

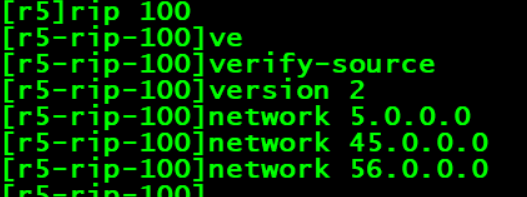

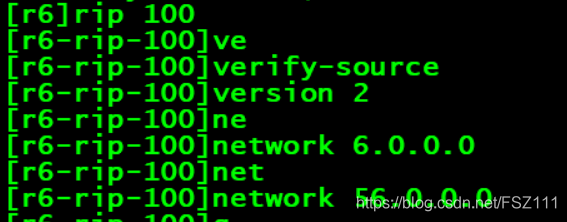

3.配置rip
请添加图片描述
请添加图片描述
请添加图片描述

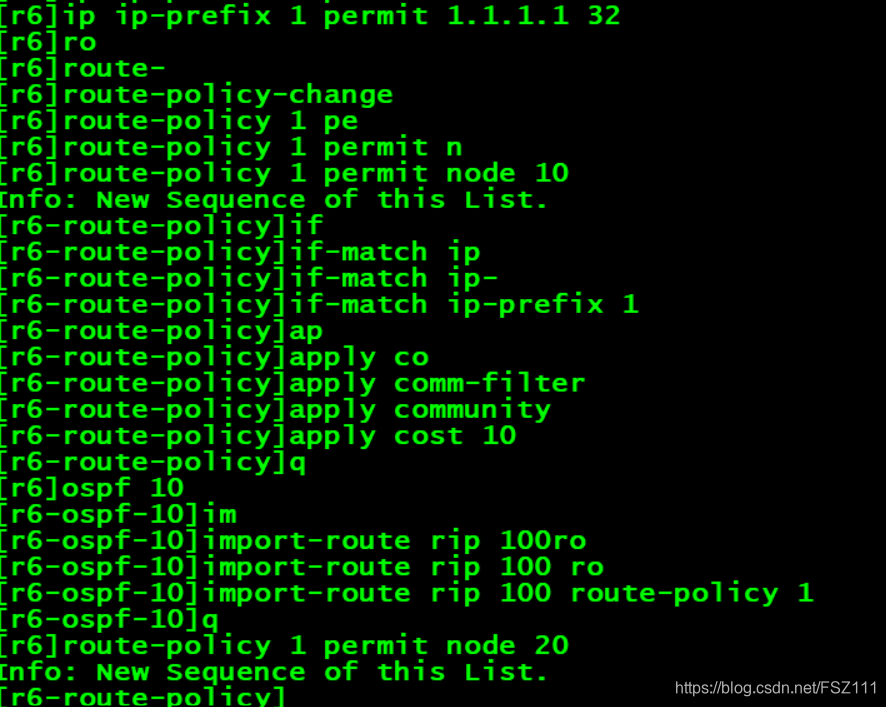

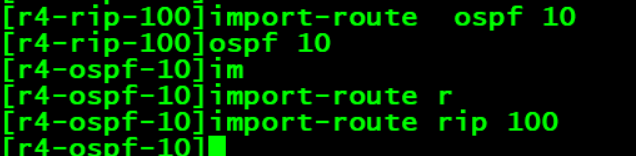

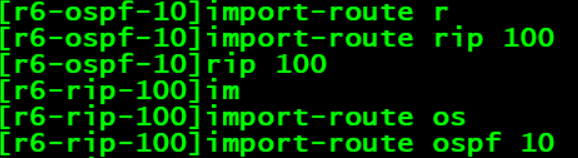

4.R4/R6上进行双点双向重发布
请添加图片描述
请添加图片描述

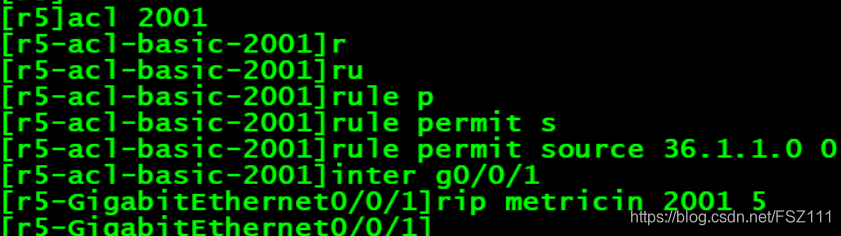

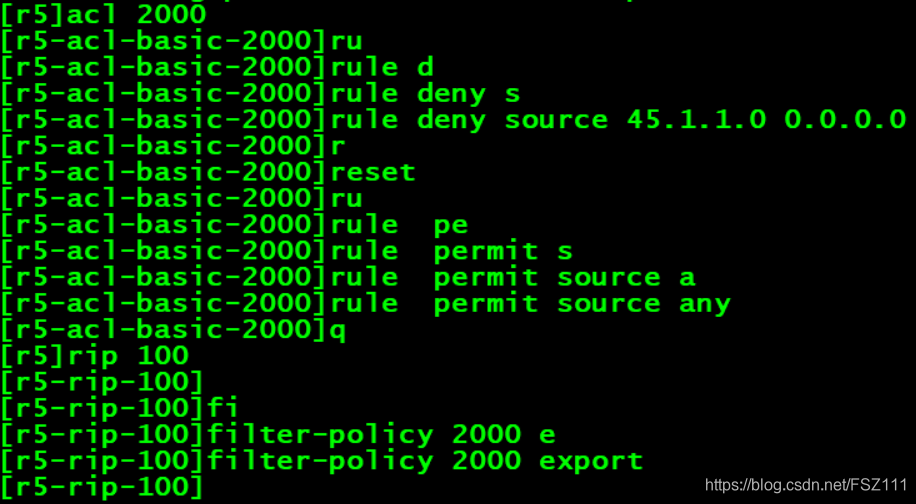

5.路由优化
请添加图片描述
请添加图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

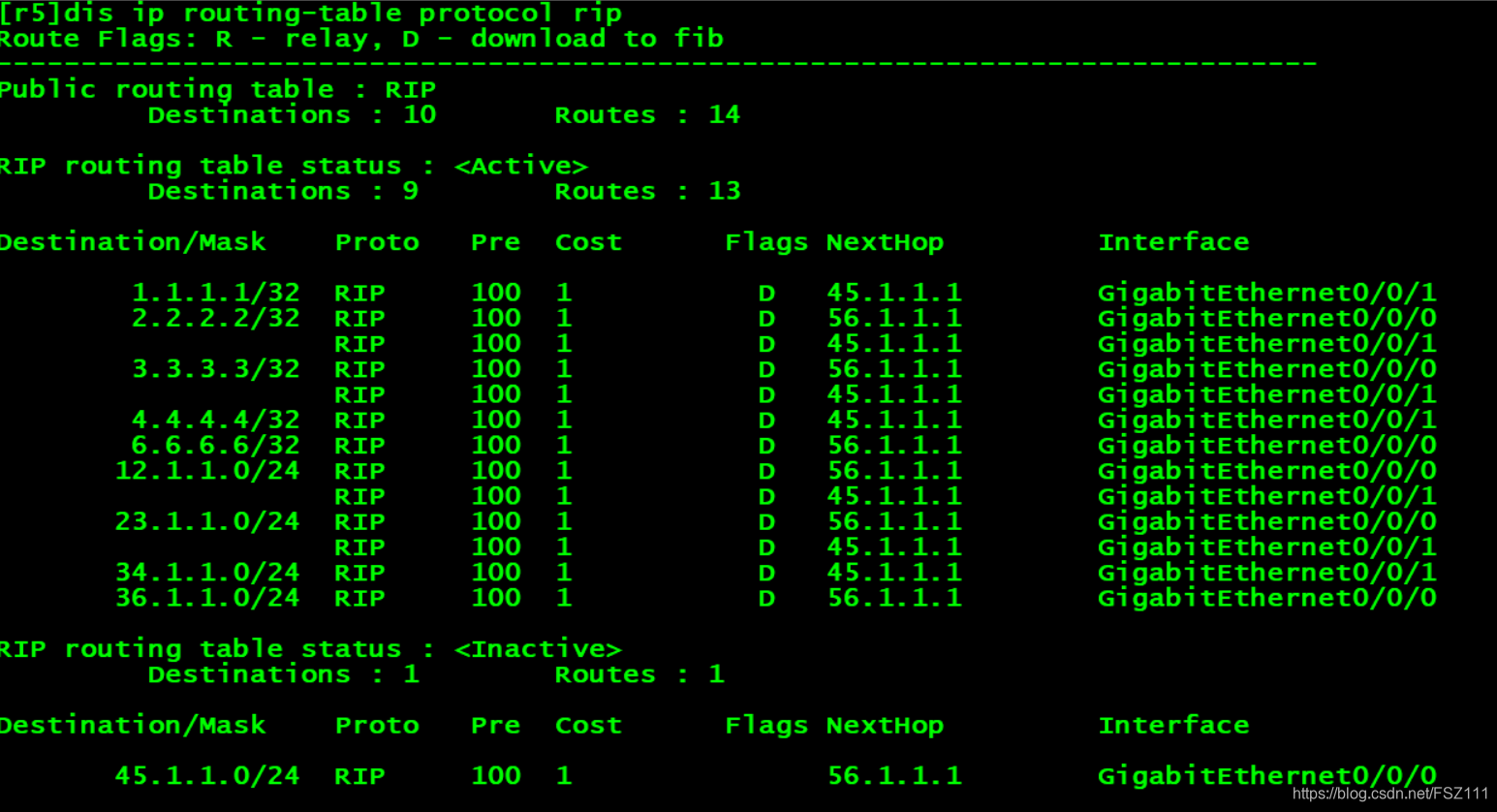

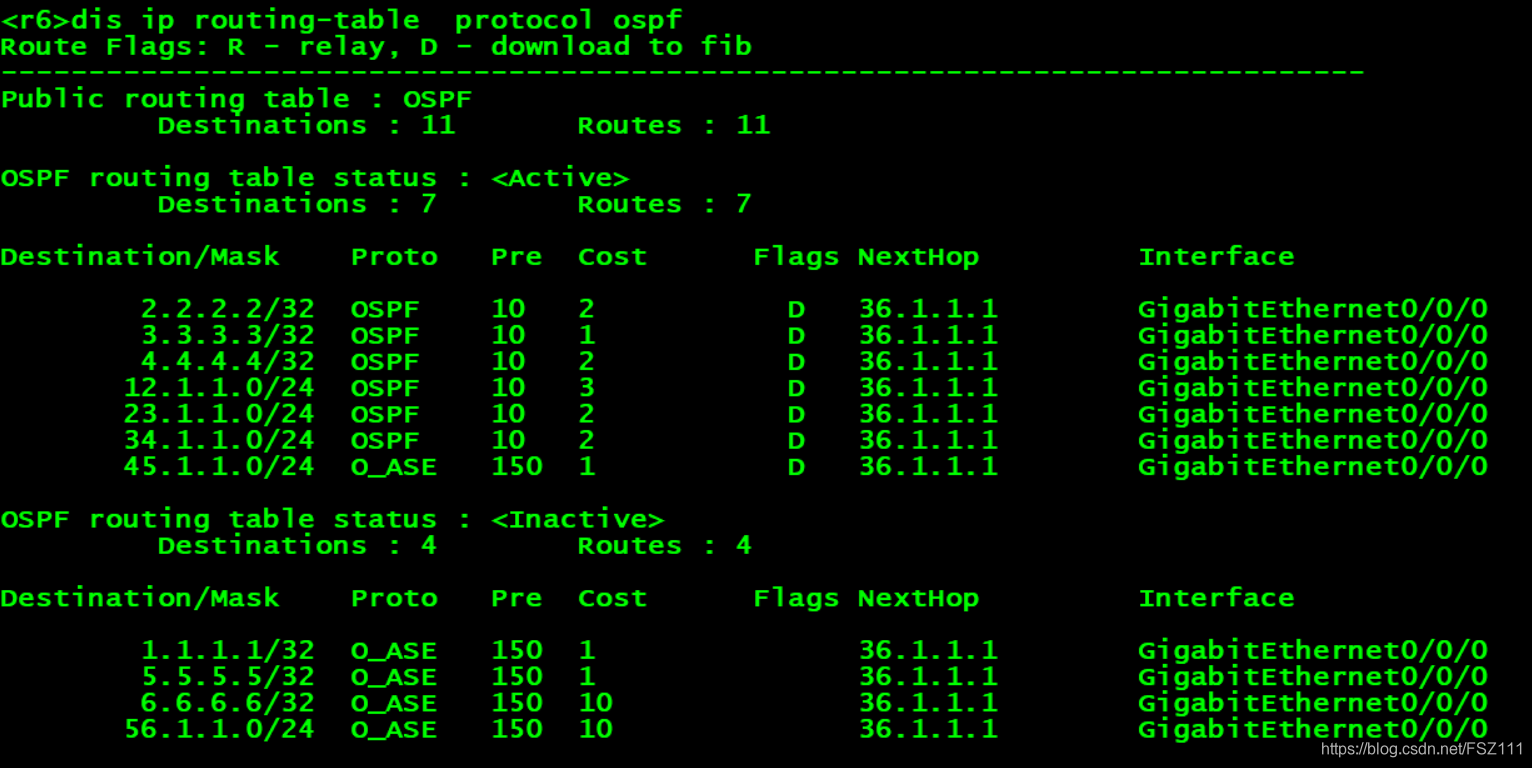

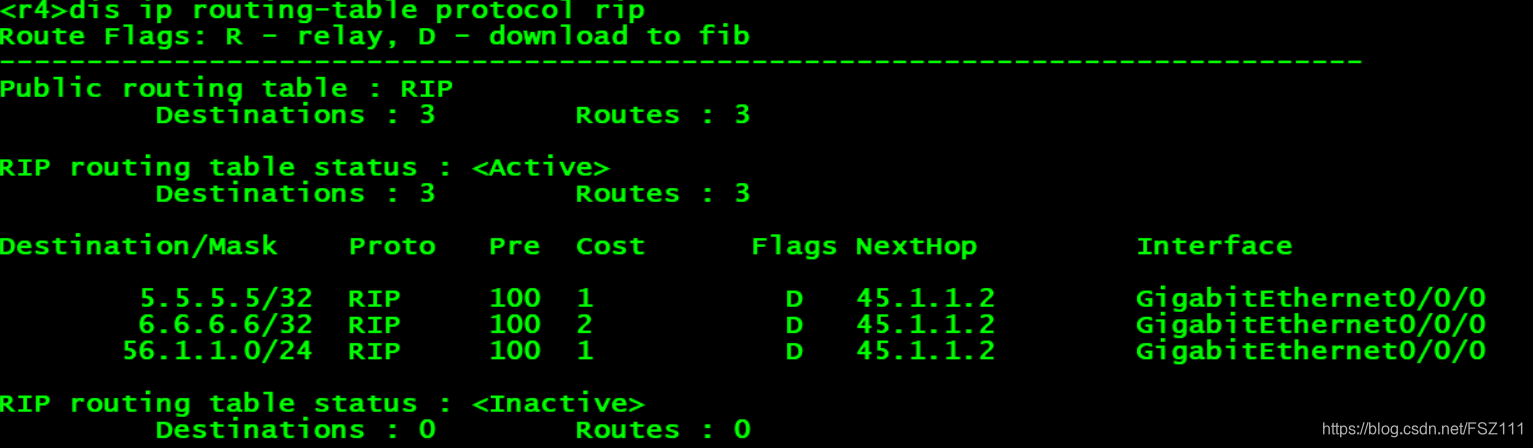

4、测试

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
