16通道射频信号采集发射系统

概述

16通道采集发射系统是一个拥有16个发射通道、16个采集通道的射频信号采集发射系统（预留扩展至32通道收发）。其中关键的采集发射单元由2块采集发射板卡组成，每块采集发射板卡可以支持8个4GSPS 14位DAC输出通道与8个4GSPS 14位ADC输入通道。板上集成功率放大器，采用ADI-HMC1061，带宽可到18GHz.

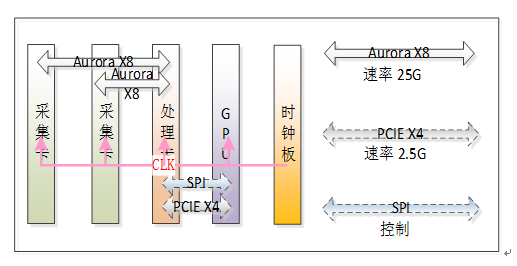

采用VPX架构，搭配专门的时钟卡，可以完成多板卡同步输出和同步采样功能。

功能

1. 信号处理卡（一张）

• 基于Xilinx公司XCVU13P[1] 芯片；[SZ2]
• 8GB的DDR4；
• 2路AURORA x8分别与一张采集播放卡互联[SZ3] ；
• 1路PCIe x4与GPU卡互联；

1. 采集播放卡（两张）

• FPGA型号：Xilinx  XCZU47DR[4] ；[SZ5]
• 具备8路接收ADC，14bit，最大采样率[6] 4Gsps；[SZ7]
• 具备8路发射DAC，14bit，最大采样率[8] 4Gsps； [SZ9]
• 1路AURORA x8与信号处理卡互联；

1. GPU卡（一张）

• 1路PCIe x4与信号处理卡互联；
• SPI与信号处理卡互联；
• Atlas 200I A2 加速模块[SZ10] ；[11]

1. 时钟卡（一张）

• 支持多路时钟信号输出与其他功能板卡互联；
• 支持外部时钟输入；
• 支持给外部提供参考时钟[SZ12]

1. 背板和机箱预留3个功能槽位
2. 电源[13] 模块, 支持AC 220V±5%, 50-60 Hz, [14] 过压/过流/短路/过温保护；[SZ15]

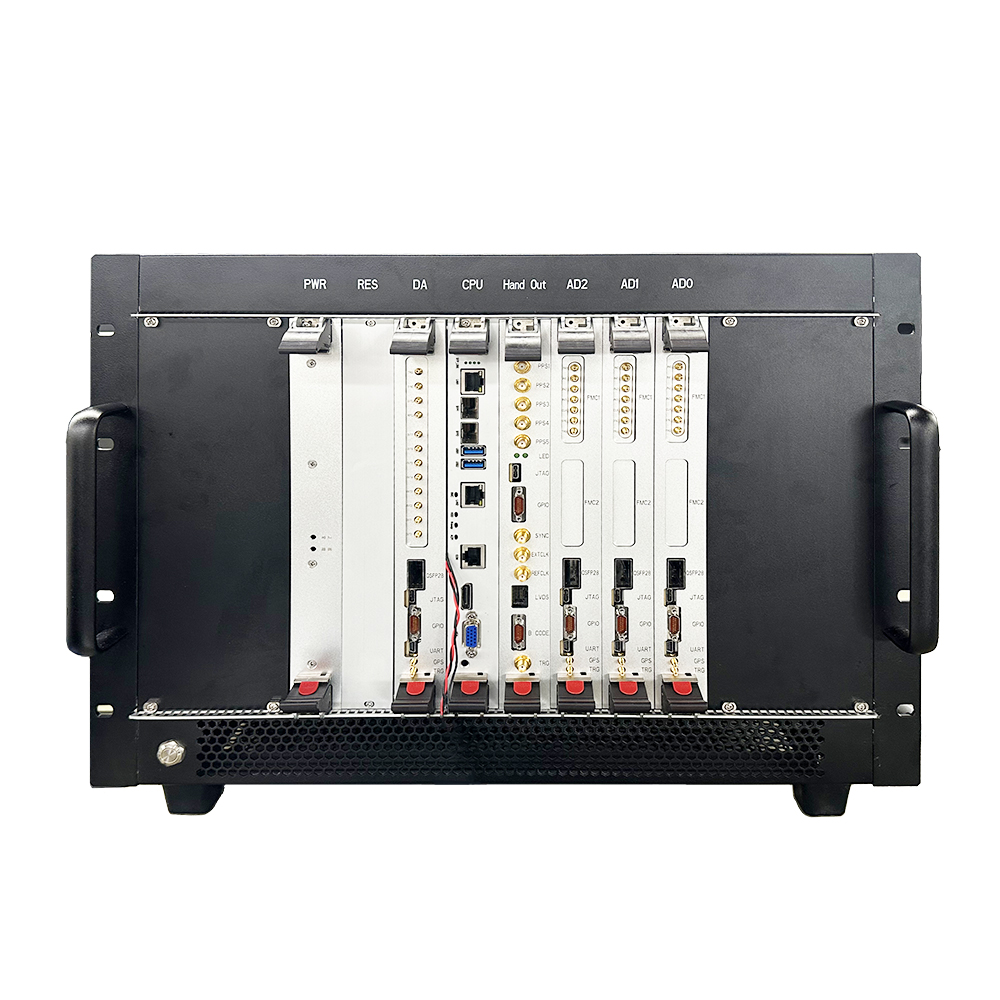

3. 9槽上架式机箱，含定制背板；
