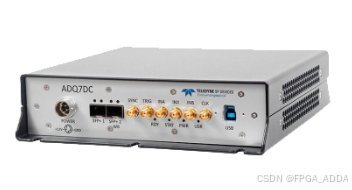

ADQ7DC-USB总线直流耦合10G采集卡

ADQ7DC-USB总线直流耦合采集卡

1/2通道，14bit分辨率，10GSPS采样率 3GHz模拟输入带宽及4GB板载内存

产品优势

1.高分辨率和高采样率的独特结合

ADQ7DC具有14bit和10GSPS采样率，提高了高采样率应用中的分辨率，超出了以前的范围。这种性能提升有效地帮助我们的客户克服了性能折衷，并在许多应用中取得了重大进步。 ADQ7DC可以单通道或双通道模式工作，分别具有10或5GSPS采样率。

2.多功能模拟前端

直流耦合的前端支持可变的直流偏移，并包含一个用户可编程的数字降噪滤波器。它还提供3GHz模拟输入带宽，因此支持各种传感器和应用。

3.特定于应用的固件包

独立固件包无需提供FPGA固件开发即可提供丰富的实时应用的特定功能，简化了操作并节省了时间。

4.通过开放式FPGA自定义DSP

赛灵思开放式板载Kintex Ultrascale FPGA为定制实时数字信号处理（DSP）提供了可用资源。

5.点对点传输至GPU
ADQ7DC支持对等数据流传输到选定的图形处理单元（GPU），速率最高为7 GB /秒。

6.高度精确的多通道同步
高精度同步和触发功能使ADQ7DC非常适合大规模多通道安装。它还具有通过以太网在远距离上进行“白兔”同步的功能。

7.可伸缩且易于集成
模块化方法提供了出色的系统级设计灵活性和可伸缩性，而多种可用的外形尺寸尤其简化了集成。

8.包含丰富的软件套件
我们所有的产品均随附软件开发套件（SDK），其中包括针对C / C ++，MATLABTM等的应用程序编程接口（API）和驱动程序。它还带有独立软件Digitizer Studio，使入门变得很容易。Windows和Linux都支持大多数软件组件。

9.OEM设计服务
我们为原始设备制造商（OEM）提供定制硬件，固件和软件的设计和开发，节省定制项目的时间。         10。
10.三年保修
我们的产品均按照最高的质量和技术标准制造，我们的3年保修可确保无故障运行。

技术规格

——分辨率：14位

——采样率：单通道模式下为10GSPS，双通道模式下为5GSPS

——输入通道：1或2

——耦合：直流

——模拟输入带宽：3GHz

——输入电压范围：1Vpp

——可编程直流偏移：整个信号范围

——具有多种模式和源的高精度时钟/触发

——内存大小：4GB

——可用的接口和数据传输速率（峰值/持续）：

——USB3.0: 400/200MByte/s

——10GbE: 1.25/1.0GByte/s1

——PCIe: 7.0/5.0GByte/s

——PXIe: 6.8/5.0GByte/s

——MTCA.4: 3.4/2.5GByte/s

应用领域

——成像流式细胞仪

——激光雷达

——雷达

——无线通信

——L波段直接采样

——高速射频数据记录

——飞行时间

——科学仪器

——粒子物理学

——半导体测试

——ATE

——测试与量测

——量子技术
