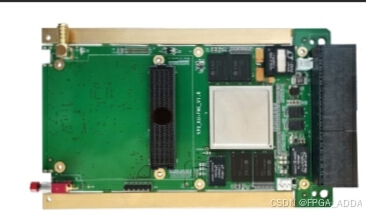

KU060 3U VPX FMC载板

KU060 3U VPX FMC载板是一款高性能的3U VPX载板。主控芯片采用Xilinx公司Kintex Ultra Scale系列FPGA家族中的XCKU0602FFVA1156（可兼XCKU025/035/040/060/095FFVA1156）。板载2组共4片32bit 8Gb的DDR4-2400S DRAM，支持Micro USB转接UART口、Micro USB转接JTAG、排针式JTAG等外设接口，具有一个支持GPS信号输入的SMA口，也可作为普通IO使用。QT7032还提供一个HPC连接器作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。



技术规格

—— 多颗兼容SOC芯片可根据需要灵活选择
—— 标准的3UVPX载板；—扩展I/O；
—— 预留1路SMA形式的通用GPIO接口（也支持GPS天线接入）；
—— 一个FPGAMezzanineCard(FMC)接口；
—— 板载一颗可编程CPLD作为电平匹配和IO扩展；
—— 一个20pin的双排针支持13路3.3V标准GPIO；

—— 板载4颗1GBDDR4内存颗粒；
—— 板载2个256Mb的QSPIFlash，分别作为存储和加载；
—— 板载1个8KbEEPROM存储器；
—— 支持一路MicroUSB转UART口连接计算机串口通信；
—— 支持一路MicroUSB转JTAG口，一个6Pin排针式JTAG口；
—— 支持温度监控和电流监控；
—— 独立12V供电插座，可脱离机箱直接使用DC+12V供电；
应用领域

—— 软件无线电
—— FPGA信号处理
—— 雷达图像处理
—— 卫星通信系统
—— 图形图像硬件加速器
—— 基带通信接收
—— 汽车驾驶员辅助
—— 工厂自动化等高端嵌入式应用开发平台
