基于librtmp开发rtmp客户端的demo,主要是按照雷神的demo(见5.1)来修改,修改后的demo能将获取到的音视频数据写成h264文件及aac文件。

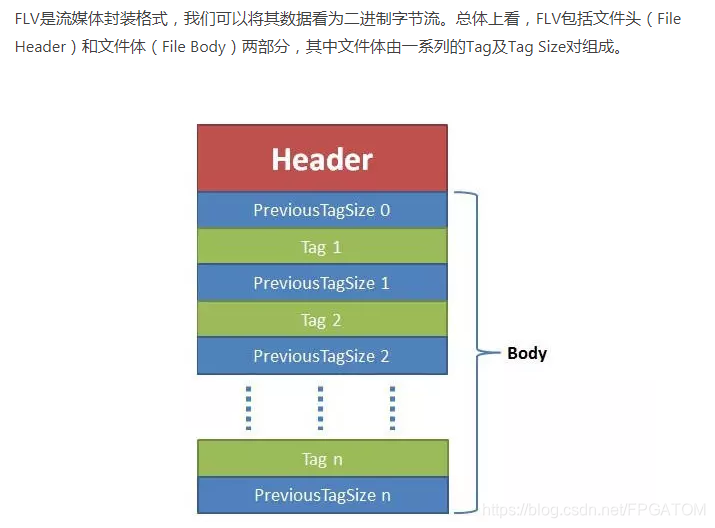

1、flv格式
介绍flv格式的博客有很多,个人觉得5.2及5.3结合起来看比较好,其中5.2的script tag应该得值是12才是对的。摘录些重要的。
flv的tag类型有三种,video(9), audio(8), script_data(12)。

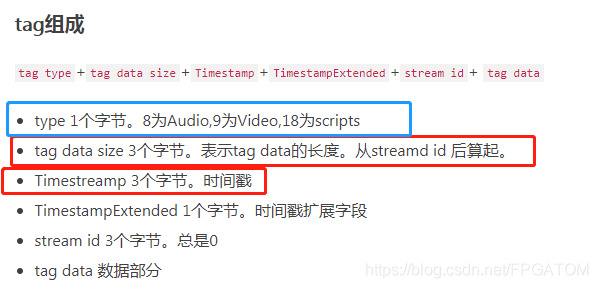

tag的组成如下:
如果视频格式是AVC(h264)的话,VideoTagHeader会多出4个字节的信息分别是一字节的AVCPacketType 和3字节的CompositionTime。

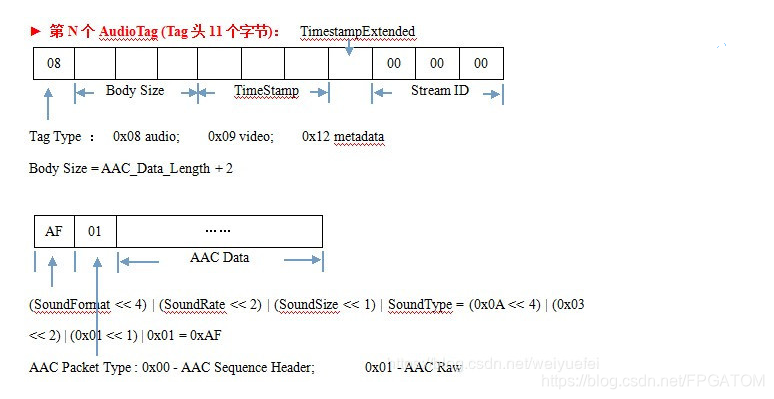

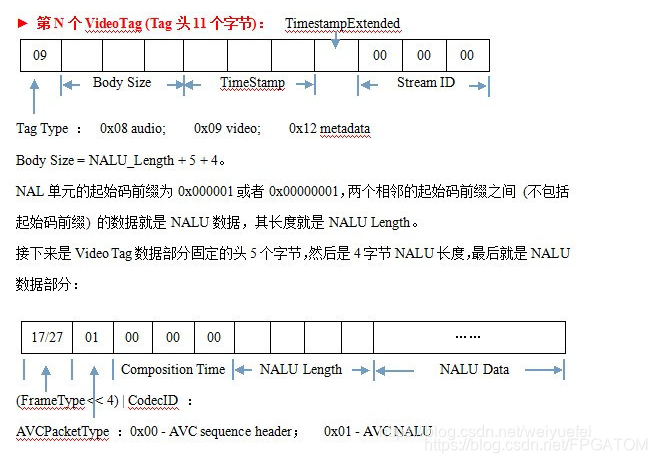

来自参考5.3的video tag及audio tag的图。
2、注意
h264的sps及pps数据在发送视频帧之前会首先单独发送过来,需要做保存,因为有些rtmp serevr不会在每一个I帧前添加这些信息。
收到的AAC音频需要根据解析到AAC格式信息添加adts头部,代表AAC音频采样率的2bit其值总是3。
3、添加ADTS头部
/* *注意,这里的packetLen参数为raw aac Packet Len + 7; 7 bytes adts header */
static void addADTStoPacket(char* packet, int packetLen, int frequence)
{
int profile = 2; //AAC LC,MediaCodecInfo.CodecProfileLevel.AACObjectLC;
int freqIdx = -1; //48K, 见后面注释avpriv_mpeg4audio_sample_rates中32000对应的数组下标,来自ffmpeg源码
int chanCfg = 2; //见后面注释channel_configuration,Stero双声道立体声
int avpriv_mpeg4audio_sample_rates[] = {
96000, 88200, 64000, 48000, 44100, 32000,
24000, 22050, 16000, 12000, 11025, 8000, 7350
};
for(int i = 0; i < 13 ; ++i)
{
if(frequence == avpriv_mpeg4audio_sample_rates[i])
{
freqIdx = i;
break;
}
}
if(freqIdx == -1)
{
printf("Invaild frequence [%d] \n", frequence);
return ;
}
/*int avpriv_mpeg4audio_sample_rates[] = {
96000, 88200, 64000, 48000, 44100, 32000,
24000, 22050, 16000, 12000, 11025, 8000, 7350
};
channel_configuration: 表示声道数chanCfg
0: Defined in AOT Specifc Config
1: 1 channel: front-center
2: 2 channels: front-left, front-right
3: 3 channels: front-center, front-left, front-right
4: 4 channels: front-center, front-left, front-right, back-center
5: 5 channels: front-center, front-left, front-right, back-left, back-right
6: 6 channels: front-center, front-left, front-right, back-left, back-right, LFE-channel
7: 8 channels: front-center, front-left, front-right, side-left, side-right, back-left, back-right, LFE-channel
8-15: Reserved
*/
// fill in ADTS data
packet[0] = 0xFF;
packet[1] = 0xF1;
packet[2] = (char)(((profile-1)<<6) + (freqIdx<<2) +(chanCfg>>2));
packet[3] = (char)(((chanCfg&3)<<6) + (packetLen>>11));
packet[4] = (char)((packetLen&0x7FF) >> 3);
packet[5] = (char)(((packetLen&7)<<5) + 0x1F);
packet[6] = 0xFC;
}
4、demo
centos6.9上实现的demo,能同时写下flv,h264及AAC文件(只针对48KHZ ,AAC-LC,16bit采样位数)
5、参考
《1》、最简单的基于librtmp的示例:接收(RTMP保存为FLV)
《2》、flv格式详解+实例剖析
《3》、FLV文件(H264 + AAC)格式超详细分析
《4》、LIBRTMP(3)
《5》、使用librtmp接收数据时要注意的问题
《6》、libRTMP使用说明
《7》librtmp获取视频流和音频流2
