基于标准Modbus协议的国产PLC数据采集方案

在信创产业的推动下，国产PLC正迎来快速发展，各类新品牌与新型号层出不穷。面对不同厂商的通信协议以及不断增多的产品型号，SCADA软件需要持续进行适配，这带来了不小的技术挑战。

目前，多数SCADA软件采用标准Modbus驱动，为适配非标设备增加了很多配置参数，工程师不仅需要掌握非标Modbus的功能，操作门槛也相对较高。另外，工程师组态测点需要对照PLC厂商提供的地址映射表，工作效率非常低。如果SCADA厂商为每一款PLC都单独开发专用驱动，不仅研发成本高、代码重复，后续测试与维护的工作量也将十分庞大。

一、产品架构

力控科技采用“公共代码 + 配置文件”的抽象产品开发模式，将不同厂商PLC的通信差异通过配置文件进行定义，代码层则通过解析配置文件的内容实现差异化处理。该模式把Modbus通信复杂的功能都封装在代码内部，既节省了开发成本，又降低了工程师的使用门槛，并且实现国产PLC基于Modbus协议通信的“三快”目标：开发适配快、使用上手快、组态建点快。

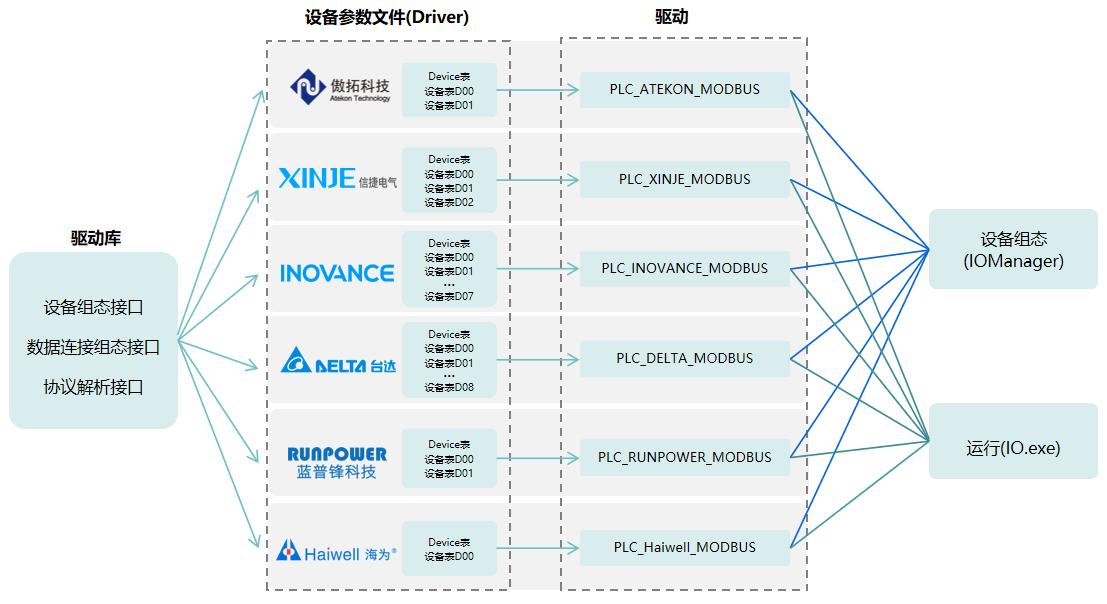

产品架构图

二、技术优势

一套代码，多驱动复用

整体代码量小、升级迭代快，有效降低代码维护成本。目前已完成南大傲拓、和利时、蓝普锋、信捷、台达、汇川和海为等多家PLC的Modbus协议适配，未来将会适配更多的国产PLC品牌。

新增PLC品牌，仅需编写配置文件

新增品牌无需研发人员修改代码，产品或技术人员通过配置文件即可独立完成适配。平均每个品牌的配置与调试可在3个工作日内完成，极大提升了驱动开发效率。

内置Modbus地址映射转换

工程师可直接使用PLC编程软件中的标签地址进行测点组态，无需查阅繁琐的Modbus地址映射表，有效提升项目交付效率。

按PLC型号封装Modbus协议
技术人员无需掌握寄存器起始地址、数据大小端字节排序、06和16号功能码区别、位寻址/字寻址/双字寻址差异、字/位寄存器包长度和间隔、校验字节顺序等专业概念。配置参数少，使用门槛低，上手迅速。

一次代码移植，多产品系列通用
力控的SCADA软件、信创SCADA和网关等多个产品系列驱动仅需一次代码移植即可实现通用，未来增加新品牌无需重新移植代码，直接拷贝配置文件即可。

三、应用案例

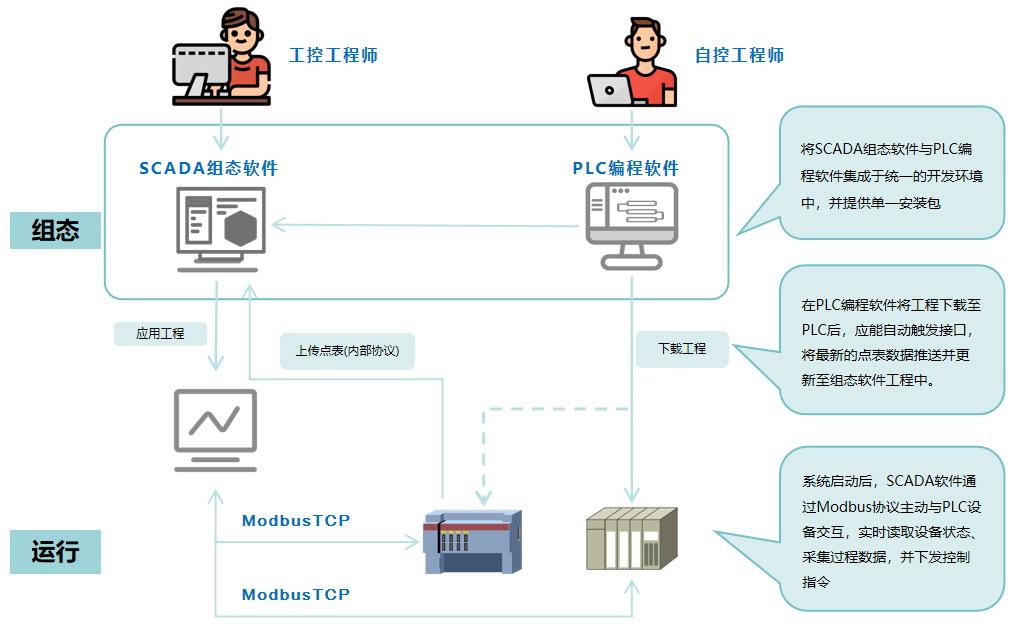

力控 ForceSCADA（信创SCADA）同国内某知名PLC厂商深度合作，通过抽象公共代码+配置文件方式，快速实现测点组态和数据采集。在此基础上进一步把组态软件和PLC编程软件深度集成，实现SCADA对PLC点表的在线访问。

用户通过快速建点功能可一键完成PLC标签的批量组态，仅需一周时间，便能完成快速组点与数据通信适配开发工作。当PLC厂商增加新型号时，产品经理在一个工作日内即可完成适配工作。

本案例探索了国产SCADA与PLC深度合作的新模式，具备推广的可行性与实用价值，可广泛应用于各品牌的PLC系列。
