SCADA升级详解6 | 力控GIS在线离线双模式系统

您在使用GIS功能时是否经常面临这些问题：

成本过高——预先下载地图瓦片、配置本地地图服务器、管理坐标系统等部署环节，技术门槛高且操作复杂；

更新滞后——地图无法自动获取道路变更、新增设施等最新地理信息；

安全隐患——设备位置、厂区布局等敏感信息可能通过网络传输至外部服务器，存在数据泄露或被非法采集的风险；

断联焦虑——偏远厂区、深井区域出现网络中断、信号微弱问题，导致监控无法正常运行... ...

基于用户痛点，力控工业 SCADA 以在线地图 + 离线地图双模式系统，摆脱网络限制，让生产地理数据可视化全程稳定在线。

一、在线地图，实时掌控  高效协作

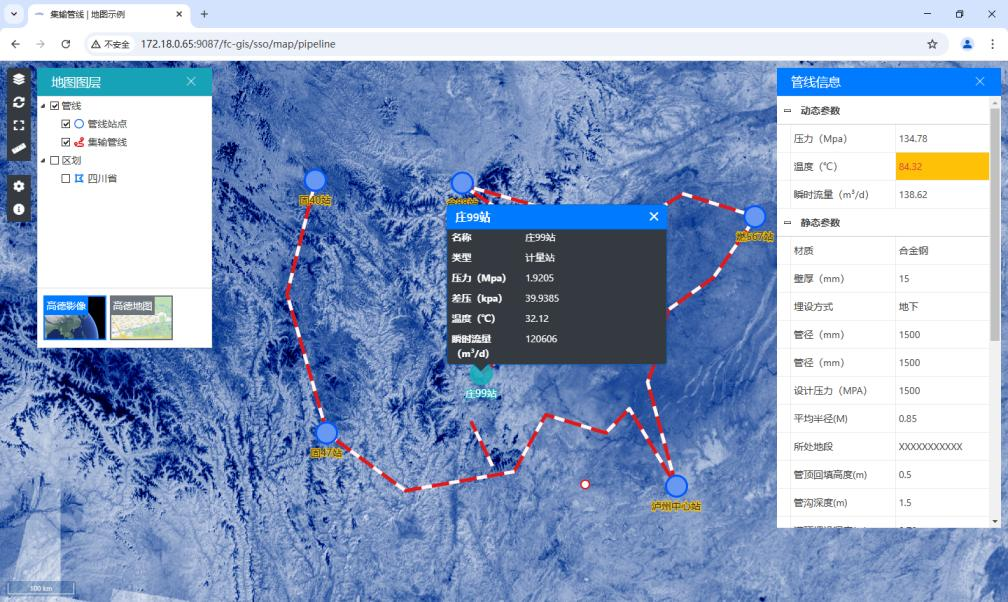

力控在线 GIS 基于先进的技术架构，可依据用户授权获取的在线地图资源，灵活开展二次组态工作。在地图上，不仅能够依据经纬度精准实现可视化站点标注、细致完成管线绘制，还能实时展示具体标注项的动态数据，全方位呈现生产现场的实时信息。

1. 基本地图操作

支持地图的展示、平移、缩放、拖拽等功能。这些功能可以让用户从不同视角和缩放比例查看地图，以适应个性化的监控需求。

2. 覆盖物

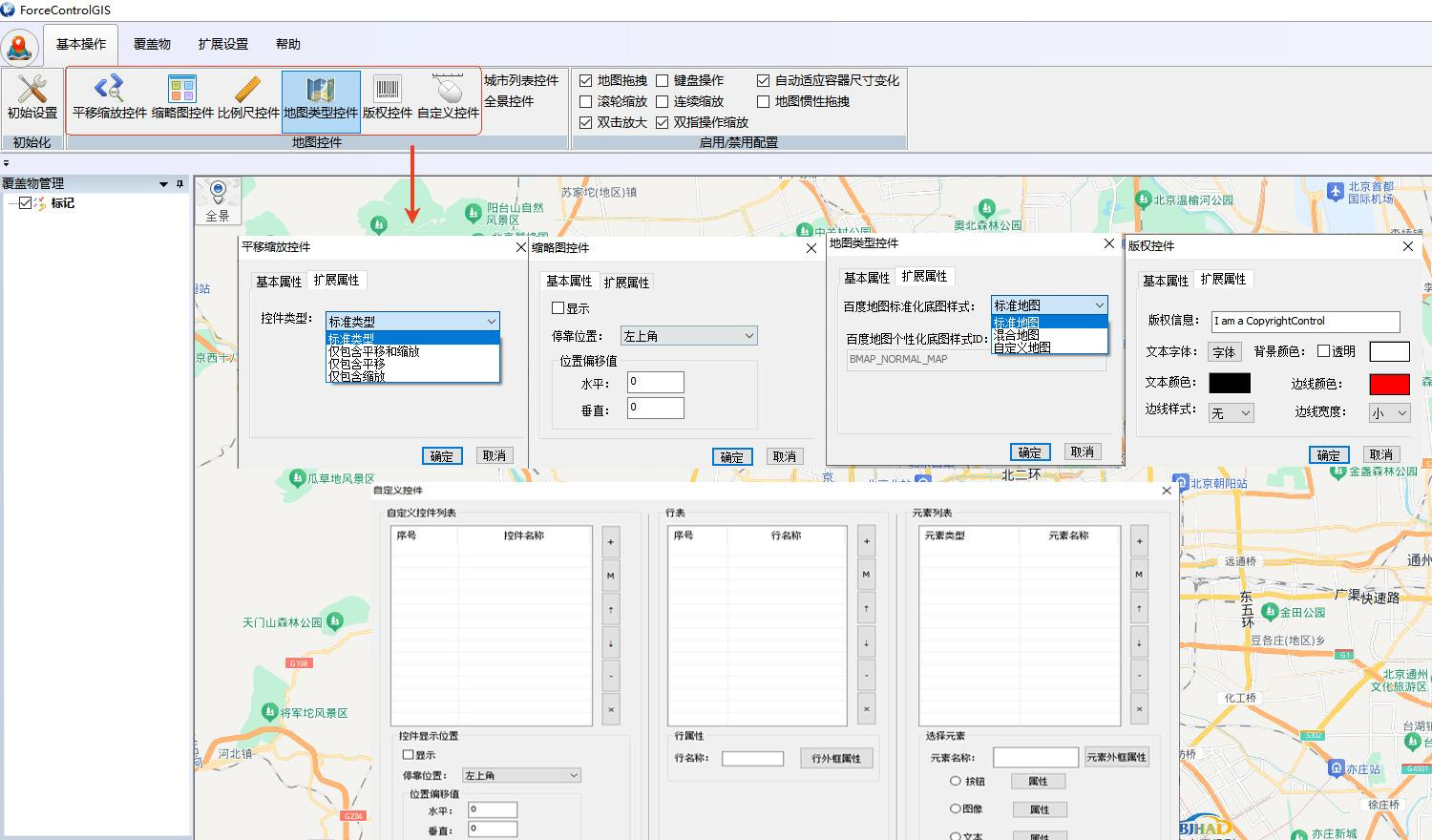

支持在地图上添加/删除点、线、面、用户自定义覆盖物等。借助该功能，可将设备实时数据以图标形式叠加于地图，并结合鼠标动作与事件实现动态展示，帮助用户直观掌握设备运行状态与数据分布。

3. 地理编码

支持百度坐标与地址描述信息之间的转换服务。可以将设备的地址信息转换为经纬度坐标，以便在地图上准确标注设备的位置，或者将地图上的经纬度坐标转换为地址信息，方便用户理解和查询。

4. 路径规划

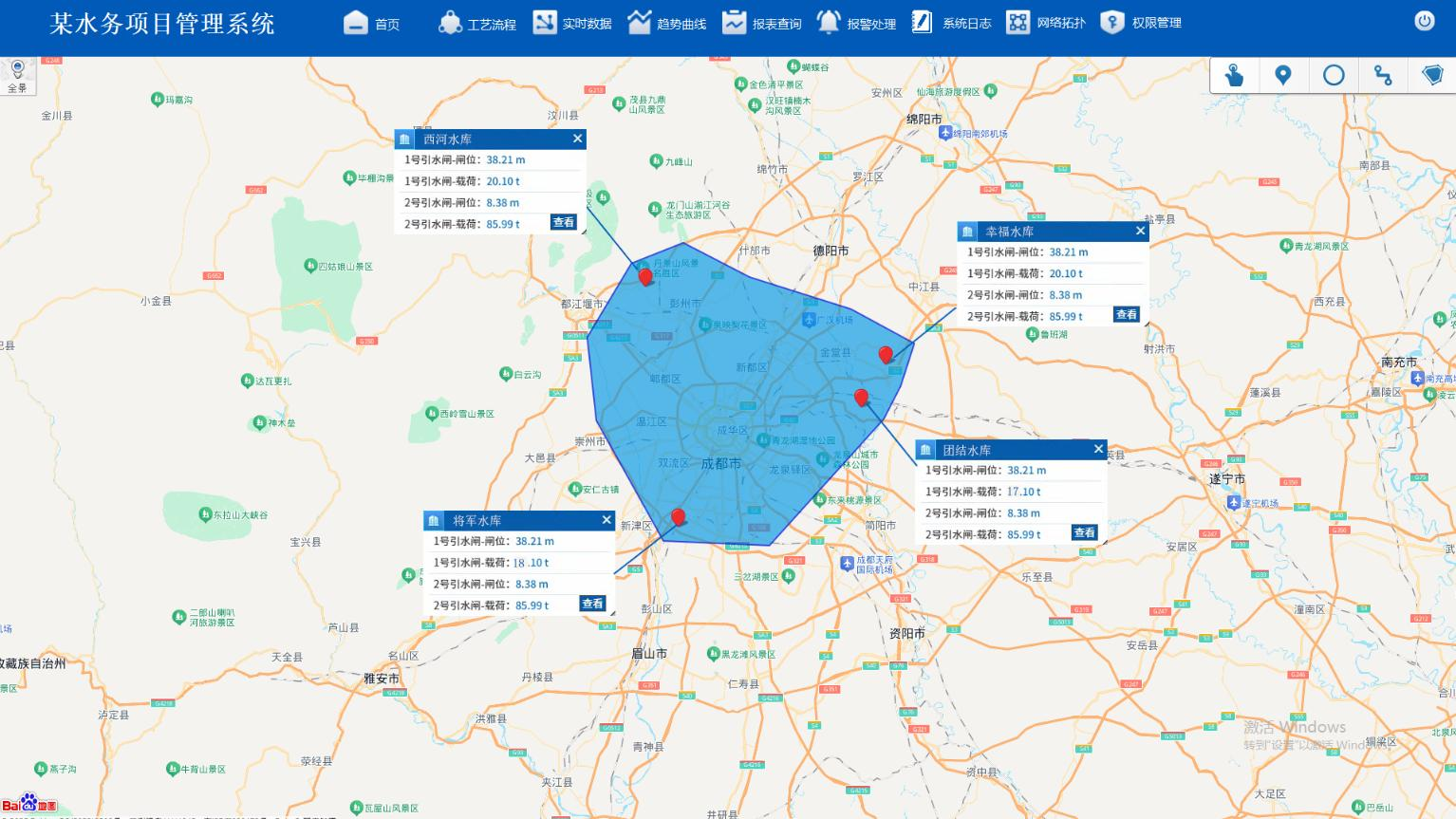

包含路径定位跟踪、电子围栏等功能。可实时跟踪运动轨迹，并通过预设虚拟地理规则，实现主动预警、区域化管理与安全管控，有效解决传统 SCADA 仅依赖参数阈值预警的局限性。

二、离线地图，稳定可靠  保障生产

力控离线地图具备在线地图的核心功能，以及兼容性与定制能力：

• 支持多种主流地图类型与瓦片加载，在主题背景选择切换时更加便捷，可以满足不同场景下的视觉需求；

• 能够和 2D 流程图无缝嵌套联动，实现工厂各站点在线、离线、报警等状态的动态监控；

• 在无网络环境下，也能保障关键监控不中断，以实现对设备的地理分布与运行状态的完整监视。

1. 兼容主流地图类型

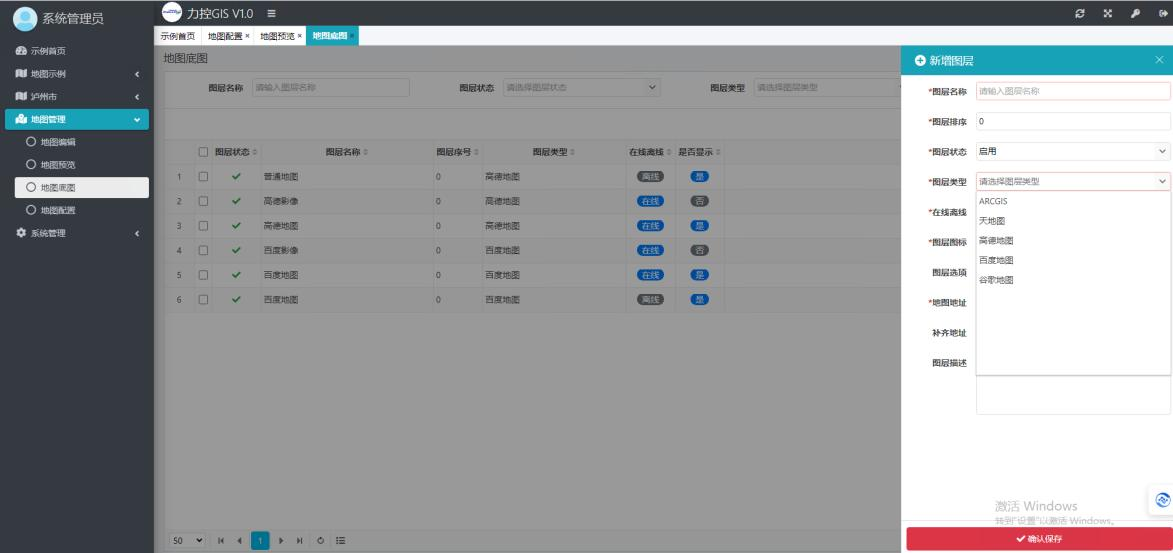

已实现与 ArcGIS、天地图、高德、百度、谷歌等主流地图类型的直接对接，用户无需额外适配，可根据实际业务需求灵活选择适配的地图类型，打破不同地图平台间的使用壁垒。

2. 快速加载各类地图瓦片

依托高效的加载技术，力控离线地图能够对用户下载的任何地图瓦片进行快速加载，无需漫长等待，确保地图数据及时呈现，为用户后续的地图查看、操作与分析工作提供流畅的基础体验，提升整体工作效率。

3. 深度二次组态编辑

支持对下载的地图进行深度二次组态编辑，在保留力控已完成的地图基础功能的前提下，赋予用户更高的地图定制自由度。用户可根据工业场景的具体需求，对地图元素、布局等进行个性化调整，打造贴合实际应用的专属地图。

4. 丰富动态效果设置

提供多样且实用的动态效果设置功能，涵盖逼真的管线流动展示，可直观呈现流体传输状态；精细化的巡检路线回放，助力工作人员追溯巡检轨迹；直观的站点汇聚扩散效果，清晰展现站点数据交互情况；全方位适配工业个性化应用，为工业生产智能化管理提供多层次支持。
