NBMA网络中的OSPF实验（MGRE）

NBMA（MGRE）OSPF实验

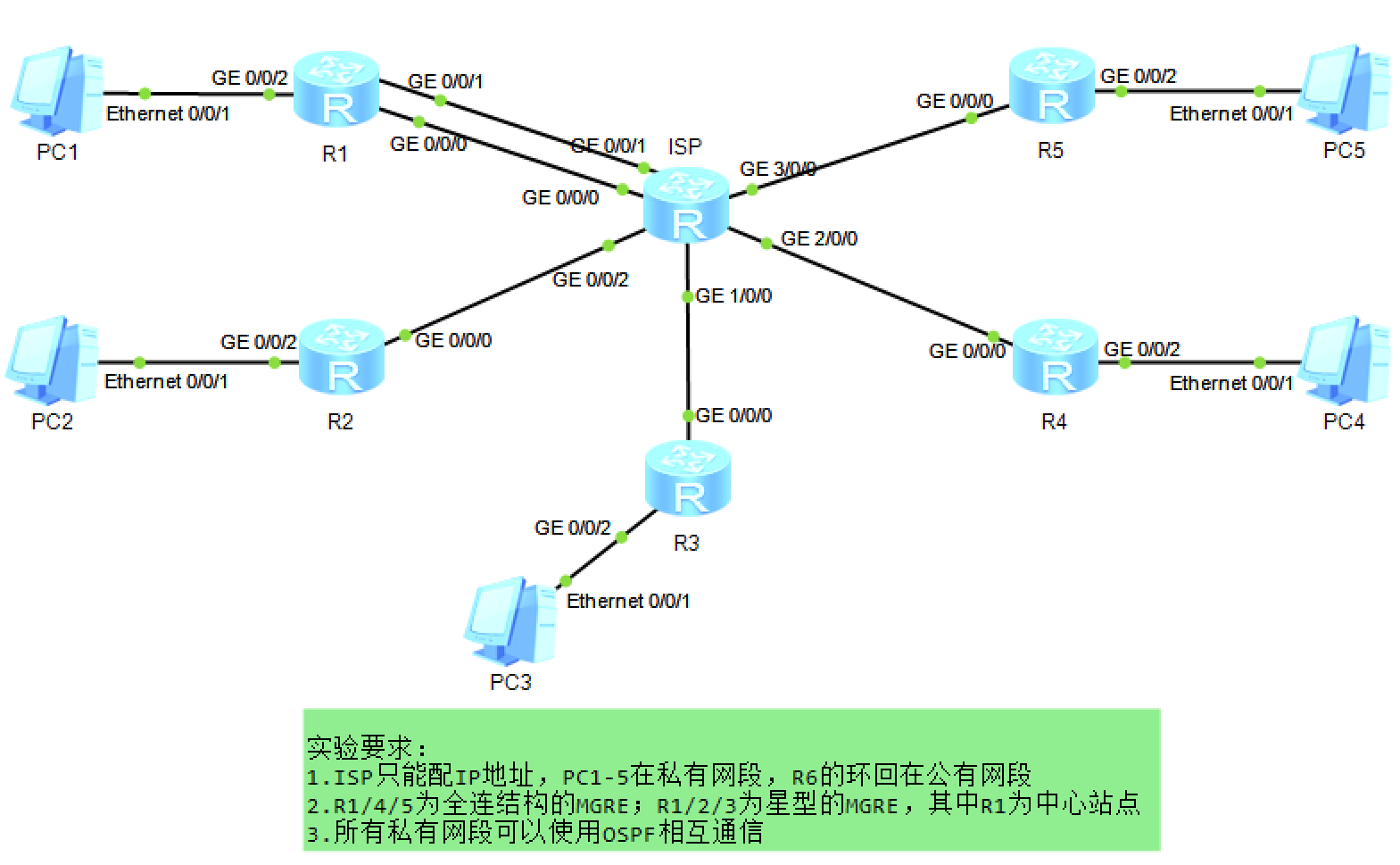

实验拓扑

实验要求

①ISP只能配IP地址，PC1-5在私有网段，R6的环回在公有网段
②R1/4/5为全连结构的MGRE；R1/2/3为星型的MGRE，其中R1为中心站点
③所有私有网段可以使用OSPF相互通信

具体配置

（1）配置IP地址

【R1】
int g0/0/0
ip ad 16.1.1.1 24
int g0/0/1
ip ad 61.1.1.1 24
int g0/0/2
ip ad 192.168.1.254 24

【R2】
int g0/0/0
ip ad 26.1.1.1 24
int g0/0/2
ip ad 192.168.2.254 24

【R3】
int g0/0/0
ip ad 36.1.1.1 24
int g0/0/2
ip ad 192.168.3.254 24

【R4】
int g0/0/0
ip ad 46.1.1.1 24
int g0/0/2
ip ad 192.168.4.254 24

【R5】
int g0/0/0
ip ad 56.1.1.1 24
int g0/0/2
ip ad 192.168.5.254 24

【ISP】
int g0/0/0
ip ad 16.1.1.2 24
int g0/0/1
ip ad 61.1.1.2 24
int g0/0/2
ip ad 26.1.1.2 24
int g1/0/0
ip ad 36.1.1.2 24
int g2/0/0
ip ad 46.1.1.2 24
int g3/0/0
ip ad 56.1.1.2 24
int lo 0
ip ad 6.6.6.6 24

（2）配置DHCP

【R1】【R2】【R3】【R4】【R5】
dhcp enable
ip pool a
network 192.168.1/2/3/4/5.0 mask 24
gateway-list 192.168.1/2/3/4/5.254
int g0/0/2
dhcp select global

（3）配置缺省

【R1】
ip route-static 0.0.0.0 0.0.0.0 16.1.1.2
ip route-static 0.0.0.0 0.0.0.0 61.1.1.2

【R2】
ip route-static 0.0.0.0 0.0.0.0 26.1.1.2

【R3】
ip route-static 0.0.0.0 0.0.0.0 36.1.1.2

【R4】
ip route-static 0.0.0.0 0.0.0.0 46.1.1.2

【R5】
ip route-static 0.0.0.0 0.0.0.0 56.1.1.2

（4）配置NAT

【R1】
acl 2000
rule permit source 192.168.1.0 0.0.0.255
int g0/0/0
nat out bound 2000
int g0/0/1
nat outbound 2000

【R2】【R3】【R4】【R5】
acl 2000
rule permit source 192.168.2/3/4/5.0 0.0.0.255
int g0/0/0
nat out bound 2000

（5）配置R1/4/5间的全连结构MGRE

【R1】
int Tunnel 0/0/0
ip ad 10.1.1.1 24
tunnel-protocol gre p2mp
source 16.1.1.1
nhrp entry multicast dynamic
nhrp network-id 100

【R4】
int Tunnel 0/0/0
ip ad 10.1.1.4 24
tunnel-protocol gre p2mp
source 46.1.1.1
nhrp entry multicast dynamic
nhrp network-id 100
nhrp entry 10.1.1.5 56.1.1.1 register

【R5】
int Tunnel 0/0/0
ip ad 10.1.1.5 24
tunnel-protocol gre p2mp
source 56.1.1.1
nhrp entry multicast dynamic
nhrp network-id 100
nhrp entry 10.1.1.1 16.1.1.1 register
nhrp entry 10.1.1.4 46.1.1.1 register

（6）配置R1/2/3间的星型结构MGRE

【R1】
int Tunnel 0/0/1
ip ad 20.1.1.1 24
tunnel-protocol gre p2mp
source 61.1.1.1
nhrp entry multicast dynamic //仅R1为中心站点
nhrp network-id 100

【R2】
int Tunnel 0/0/1
ip ad 20.1.1.2 24
tunnel-protocol gre p2mp
source 26.1.1.1
nhrp network-id 100
nhrp entry 20.1.1.1 61.1.1.1 register

【R3】
int Tunnel 0/0/1
ip ad 20.1.1.3 24
tunnel-protocol gre p2mp
source 36.1.1.1
nhrp network-id 100
nhrp entry 20.1.1.1 61.1.1.1 register

（7）配置OSPF

①OSPF宣告：
【R1】
ospf 1 router-id 1.1.1.1
area 0
network 192.168.1.0 0.0.0.255
network 10.1.1.0 0.0.0.255
network 20.1.1.0 0.0.0.255

【R4】
ospf 1 router-id 4.4.4.4
area 0
network 192.168.4.0 0.0.0.255
network 10.1.1.0 0.0.0.255

【R5】
ospf 1 router-id 5.5.5.5
area 0
network 192.168.5.0 0.0.0.255
network 10.1.1.0 0.0.0.255

【R2】
ospf 1 router-id 2.2.2.2
area 0
network 192.168.2.0 0.0.0.255
network 20.1.1.0 0.0.0.255

【R3】
ospf 1 router-id 3.3.3.3
area 0
network 192.168.3.0 0.0.0.255
network 20.1.1.0 0.0.0.255

②修改接口工作方式：
【R1】【R4】【R5】
int Tunnel 0/0/0
ospf network-type broadcast

【R1】【R2】【R3】
int Tunnel 0/0/1
ospf network-type p2mp

实验测试

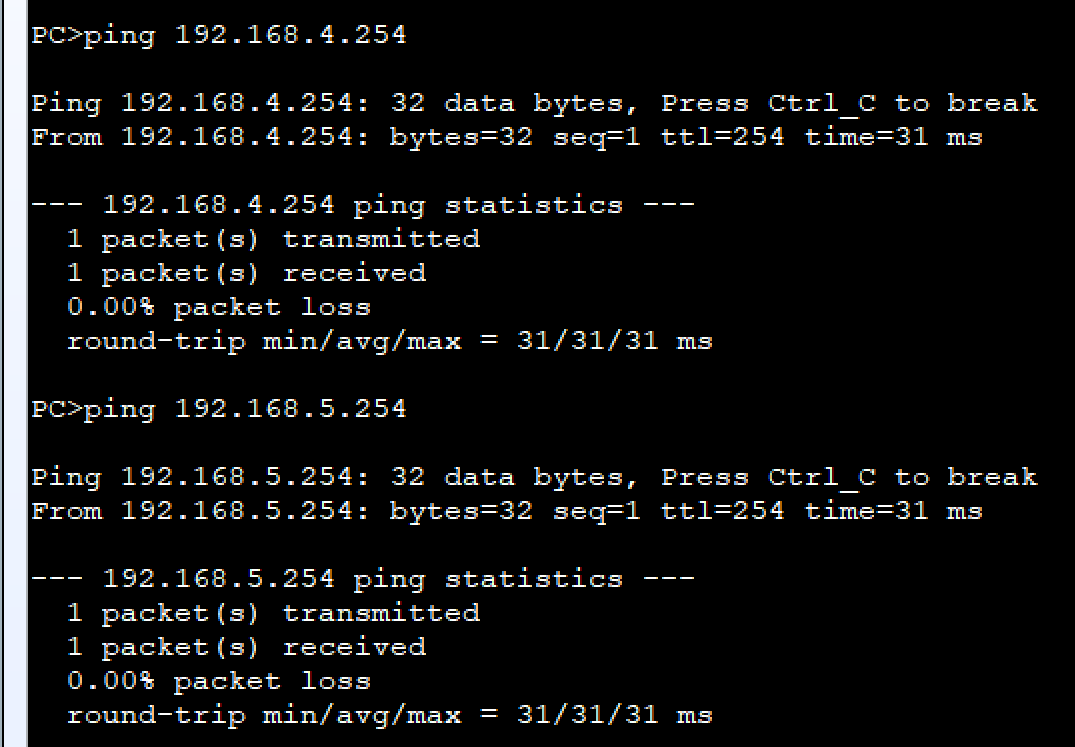

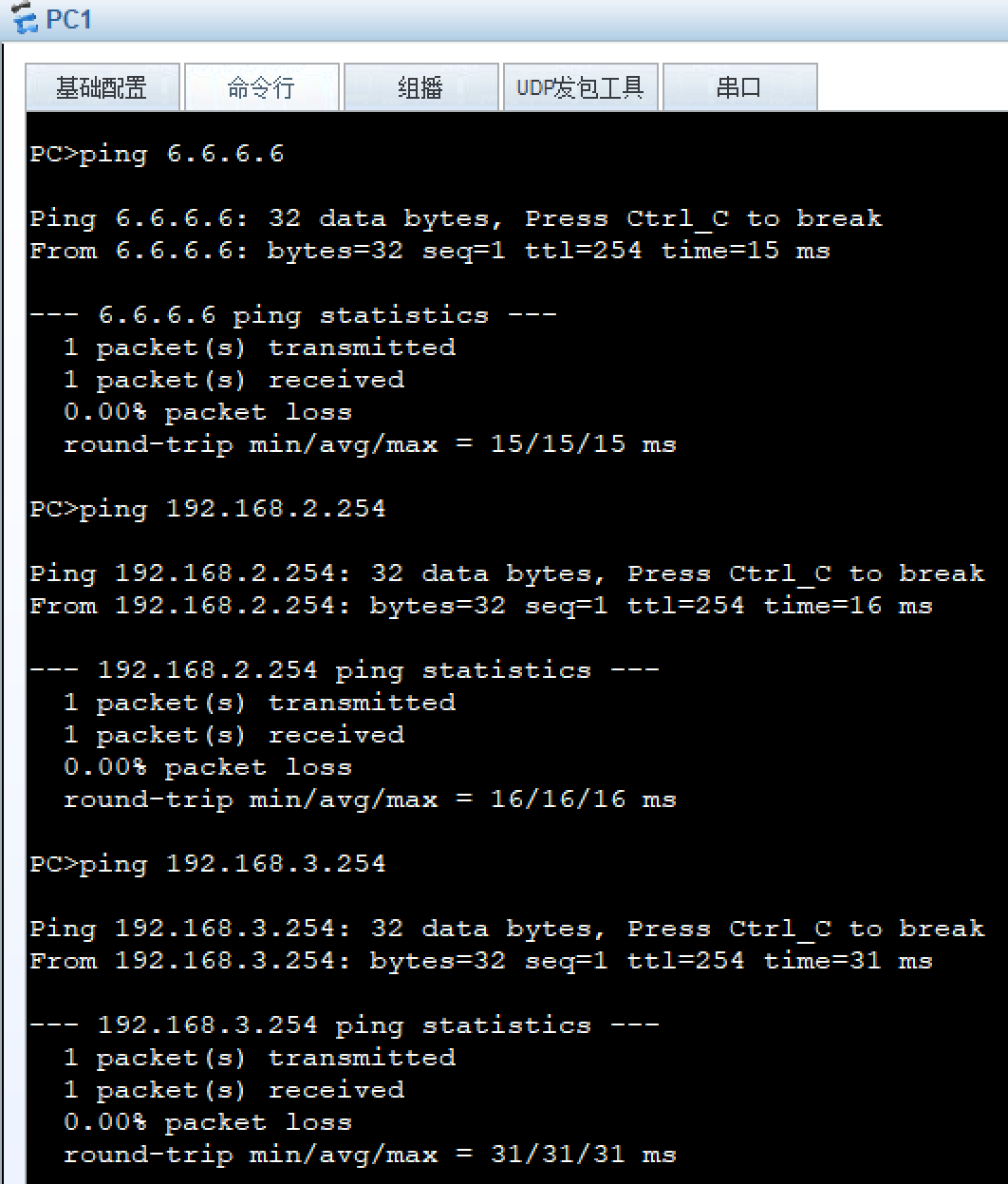

PC1ping测试：


均可通信，完成要求。

至此实验完成！
