基于FPGA的占空比测量模块-仿真

最新推荐文章于 2025-01-08 17:54:09 发布
最新推荐文章于 2025-01-08 17:54:09 发布
阅读量320 收藏
点赞数 1
文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/FDL_AQ/article/details/144113095
版权

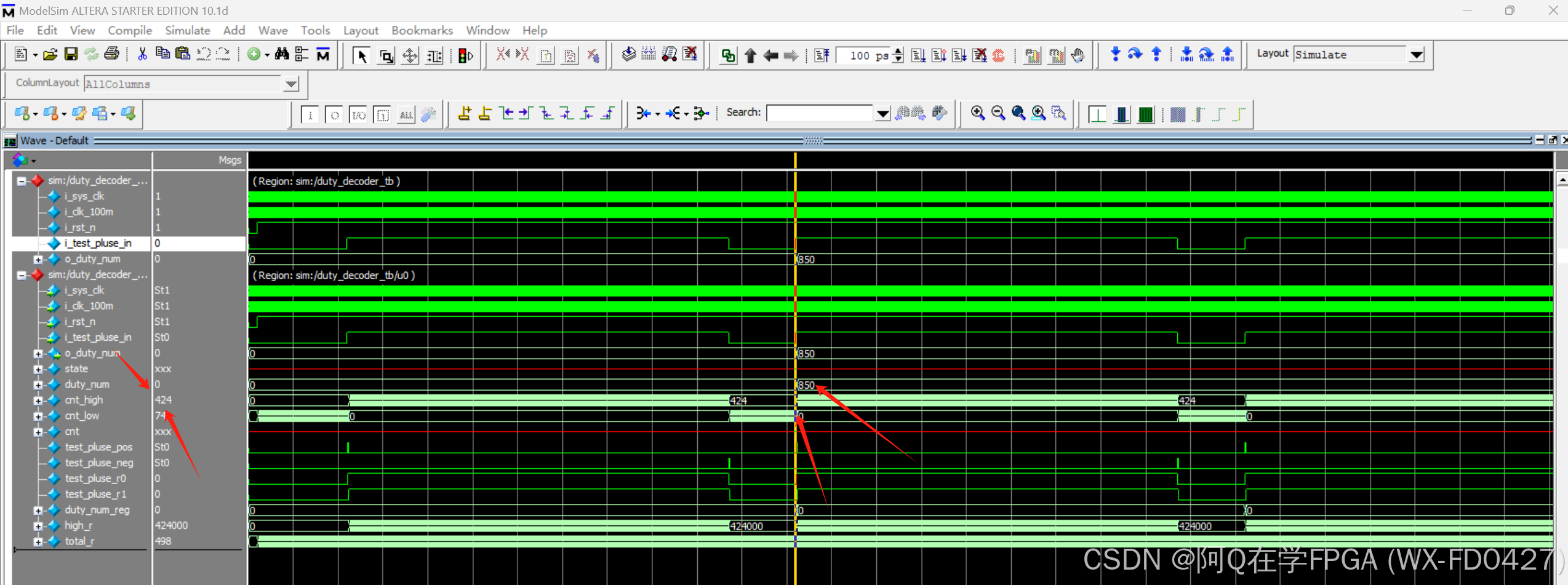

本次设计基于verilog语言完成一个简单的模块设计仿真工作，其功能为检测PWM波的占空比，由于功能较为简单直接上仿真图，具体设计可下载.v文件进行理解，设计思路很简单，仿真图中PWM波高电平持续时间424个时钟周期，低电平持续时间74个时序周期，424/（74+424）= 占空比为85.0%，功能正常；
