CubeMX配置STM32H743XIH6工程

目录

步骤1：创建新工程

步骤2：配置调试接口

步骤3：配置时钟（Clock Configuration）

步骤4：配置外设

步骤5：生成代码

步骤6：在开发环境中打开项目

---

步骤1：创建新工程

1. 打开STM32CubeMX工具。
2. 选择 File -> New Project。

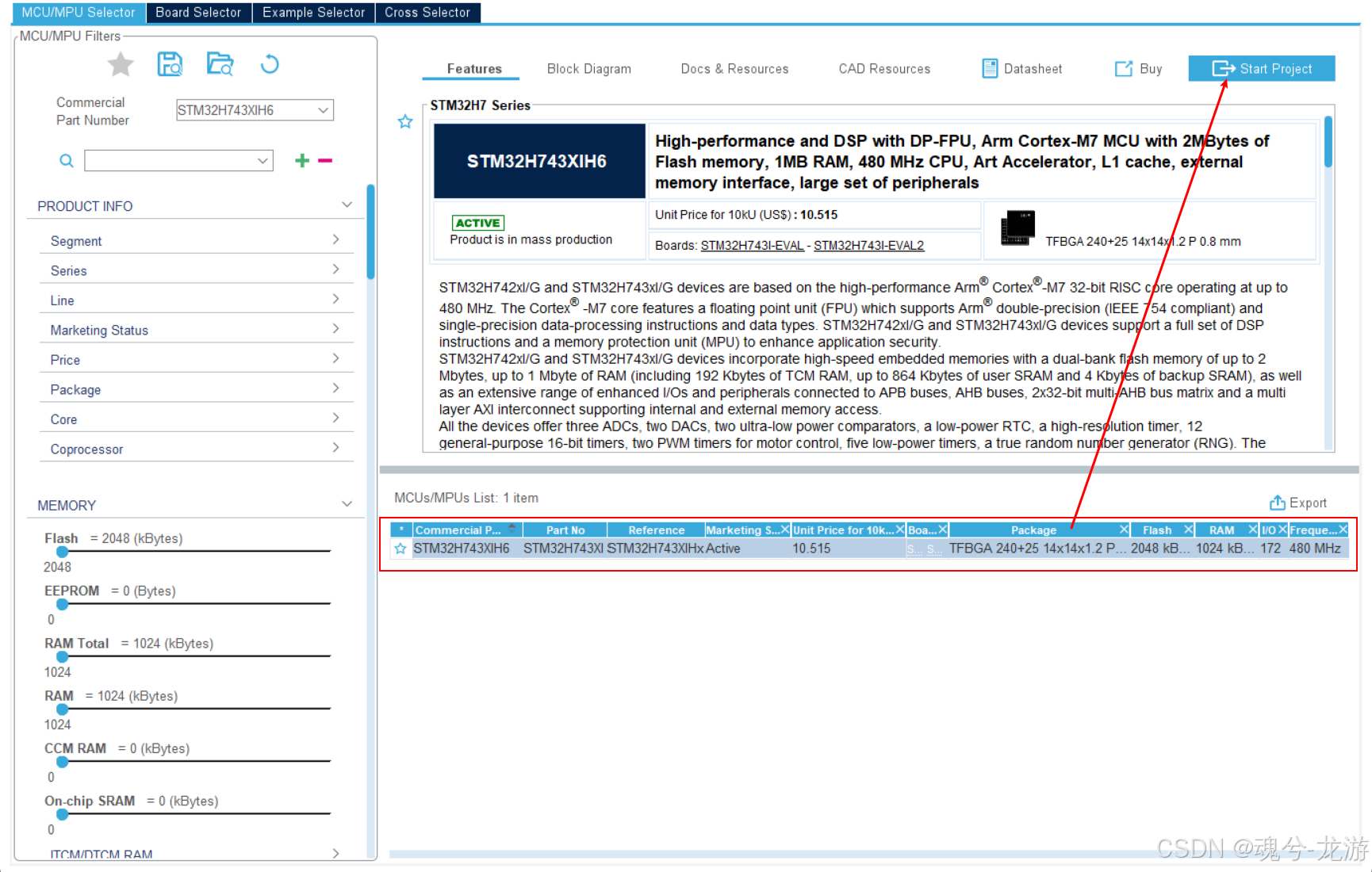

3. 在左侧的设备选择框中选择你的芯片型号。搜索 STM32H743XIH6，然后点击选择它。

步骤2：配置调试接口

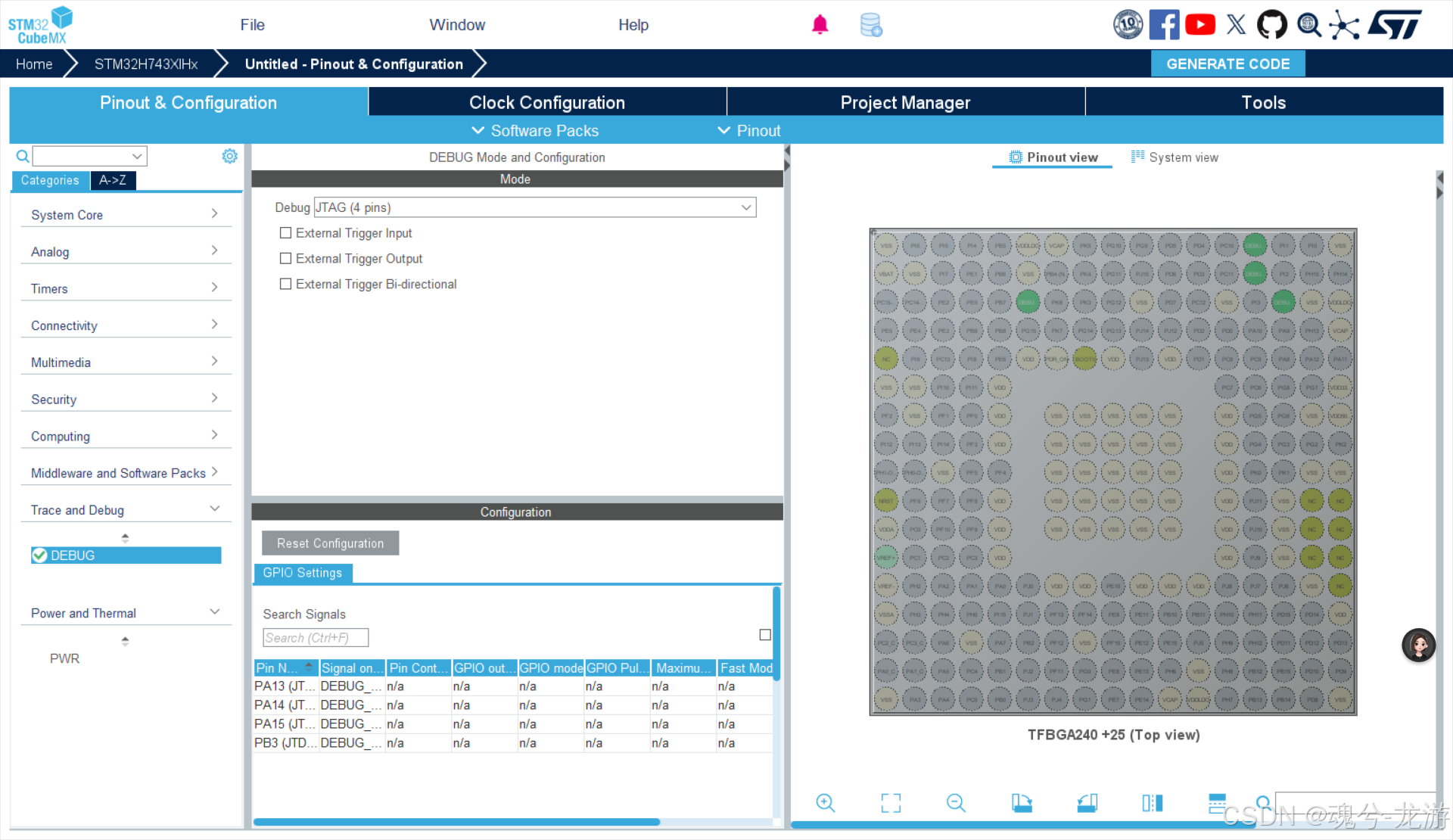

1. 在CubeMX界面中，点击上方的 Pinout Configuration 标签，继续点击并展开Trace and Debug标签，点击Debug，选择JTAG(Fpins)。

步骤3：配置时钟（Clock Configuration）

1. 在 Pinout & Configuration 选项卡中，首先配置时钟。

   在RCC（Reset and Clock Control）部分，将 “HSE（High - Speed Clock）” 设置为 “Crystal/Ceramic Resonator”，这样就启用了外部高速晶振。

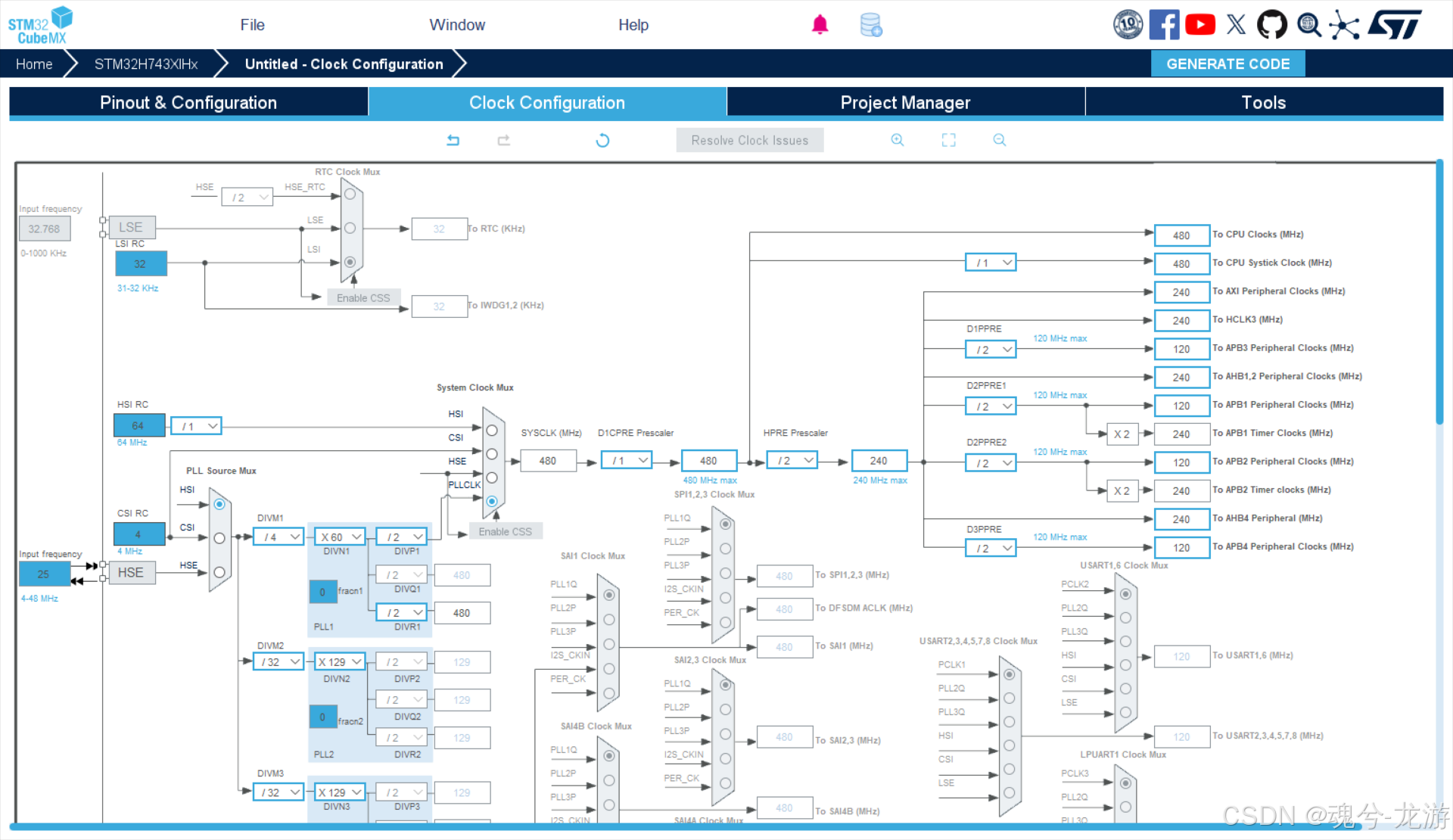

2. 在CubeMX界面中，点击上方的 Clock Configuration 标签。
3. 在该界面，配置芯片的时钟源，如HSE（外部晶振）或HSI（内部晶振）。配置时钟树以满足你的系统需求，设置合适的系统时钟频率，此处设置STM32H743XIH6的主频为480MHz。

步骤4：配置外设

1. 在 Pinout & Configuration 标签页，选择你需要使用的外设。STM32H743XIH6支持多个外设，如GPIO、USART、I2C、SPI、ADC等。点击你需要的外设，CubeMX会自动为你分配合适的引脚。
2. 在 Configuration 面板中，可以对各外设进行更详细的配置，比如选择USART的波特率、数据位等。

步骤5：生成代码

1. 完成所有配置后，点击工具栏中的 Project Mananger 按钮来生成代码。
2. 选择开发环境（如 STM32CubeIDE 或 KEIL），并为生成的代码选择合适的目标设备。

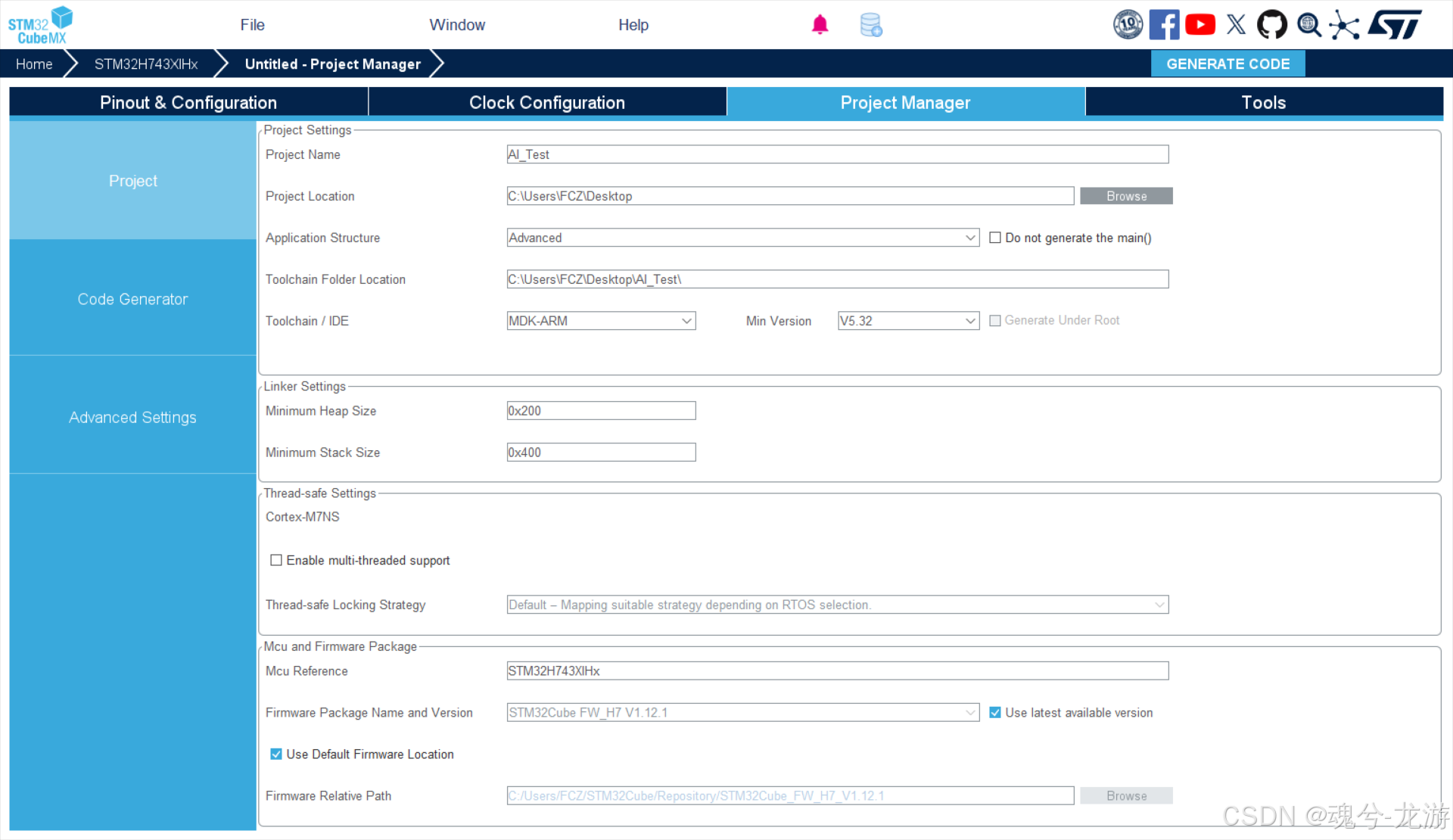

   点击 “Project” 菜单中的 “Project Manager” 选项。

   在弹出的 “Generate Code” 对话框中，设置工程的基本信息。

   选择 “Toolchain/IDE”，选择 “MDK - ARM”（用于 Keil），设置工程名称、保存路径等信息。勾选“Generate peripheral initialization as a pair of'.c/.h'files per peripheral”，生成外设的ch文件

3. 点击 Generate Code，CubeMX会为你生成包含所有配置的初始化代码。

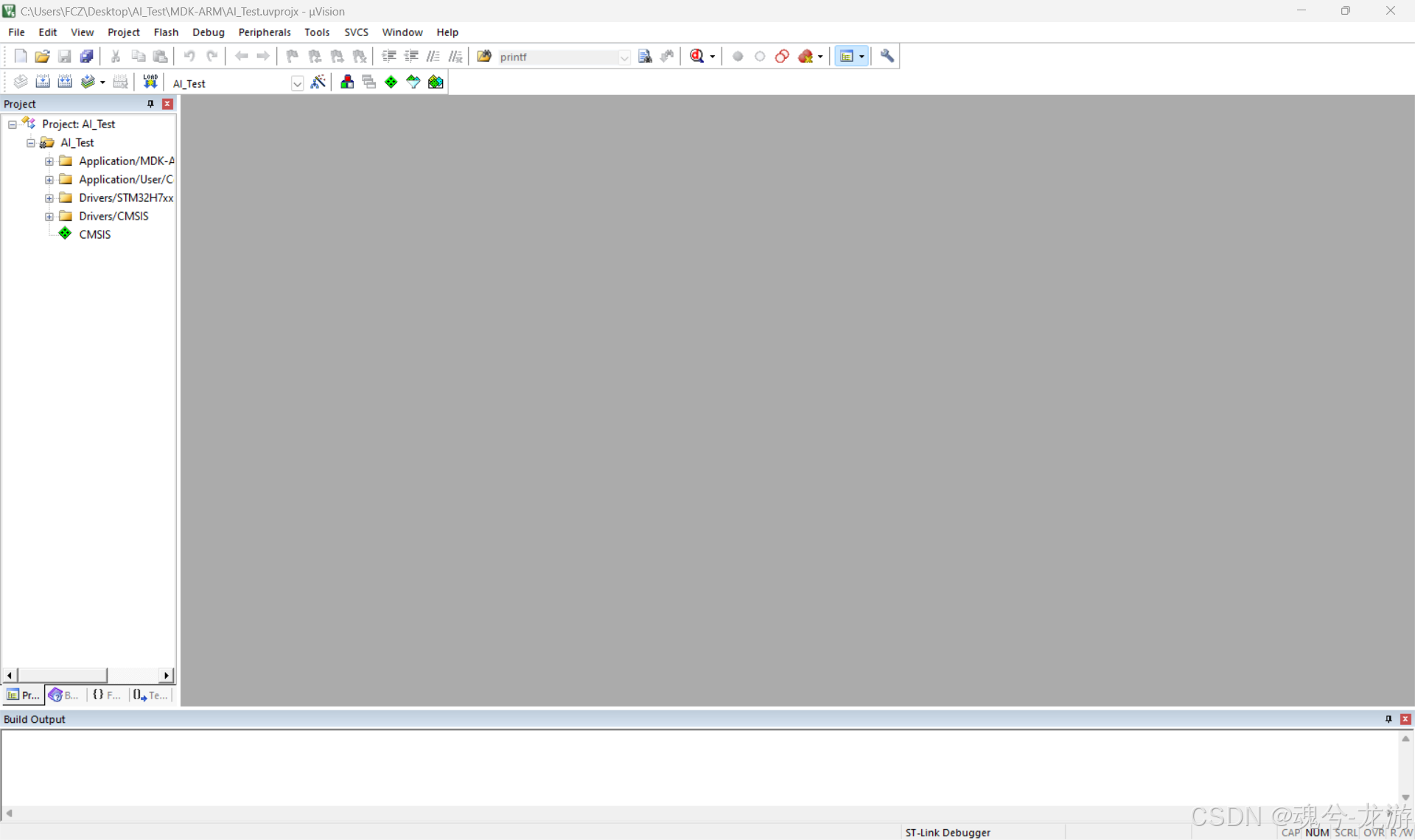

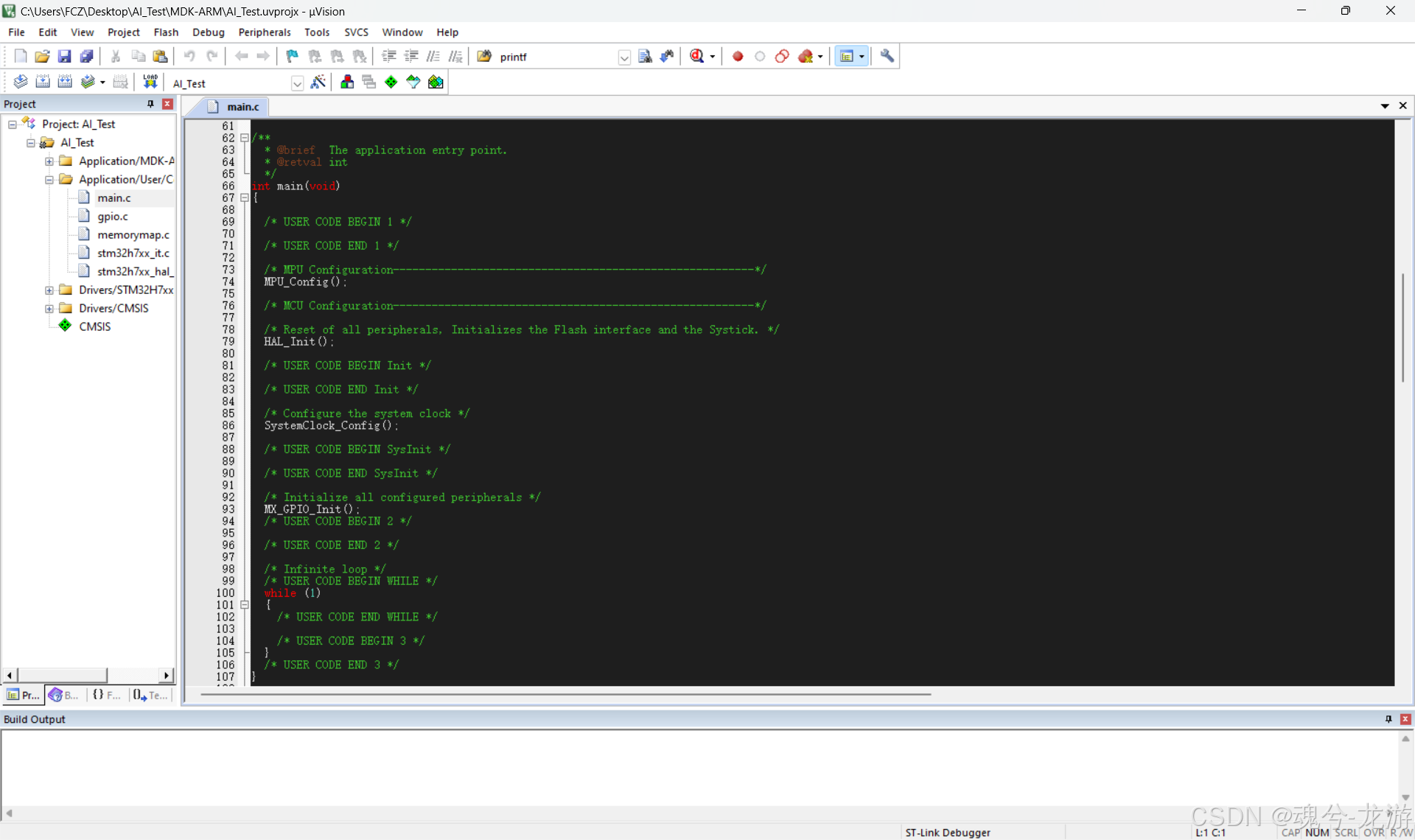

步骤6：在开发环境中打开项目

生成完成后，你可以在指定的路径下找到工程文件，然后使用所选的集成开发环境（IDE）打开工程进行进一步的开发，如添加自己的业务逻辑代码等。
