用EXCEL 将单色屏幕的Bitmap 字模数据还原回图形

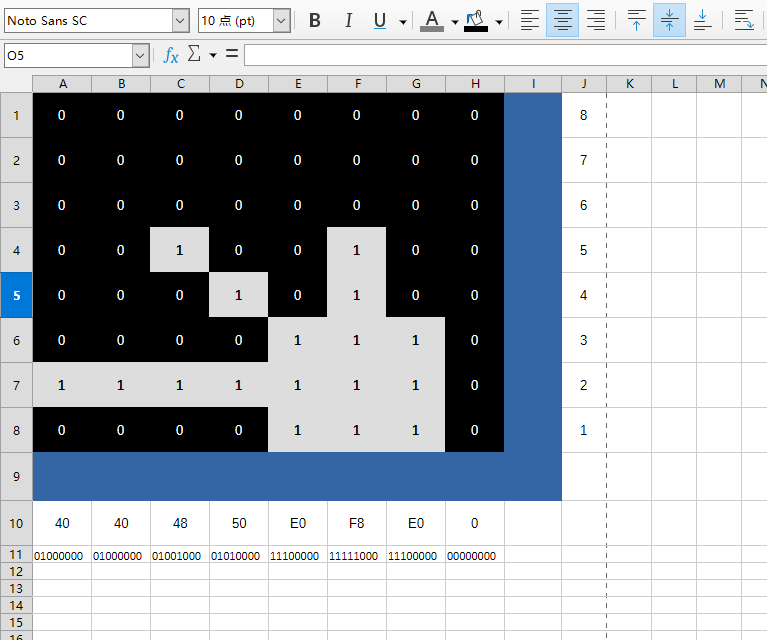

就是比方说，把图像转换成给OLED 屏幕显示用的二进制数组以后，又想根据二进制数据看看它本来是个什么图像。原理很简单，就是把每个字节按位分解成0，1，0，1，单色屏每个位表示一个像素点，1 表示点亮，然后用一个单元格代表一个像素。拿Excel 做，优点是不用自己折腾图形界面和绘图，灵活性差一点，但是够用了。下面是实现的效果：

Excel 文件分享链接：pan.baidu.com/s/1q6zMw19_NU81XSs5CotosQ?pwd=dnz7 提取码: dnz7。

说明

• 蓝色边界以内是8x8 的像素显示区域，对我来说这么大就够了；
• 每一列8 个像素对应一字节显示数据，一般OLED 屏幕都是这样组织的；
• 边界下方40、40 那行用来输入每一列对应的数据，格式为16 进制，不加0x 前缀；
• 再下一行对应每一字节的二进制，不用管，别动；
• 顶部像素对应MSB，就是第8 位，底部是LSB；
• 这个像素对应关系是边界右边那排8，7……2、1 控制的，改成1、2……以后就变成反序；

原理

就是几个公式加上条件格式，让值大于0 的像素显示为白色背景。先用公式HEX2BIN 把八个16 进制数据转换成二进制字符串，
用MID 从字符串里取一个字符，再拿VALUE 把0 或1 的字符转换成数字，这样才能在条件格式里比大小。
