PY32F002A 20PIN 引脚分配辅助表格

适用于20pin 封装的PY32F002A 单片机，比如TSSOP-20。表格里方便的显示出所有引脚的功能，标记出已经分配的引脚，避免冲突。标记功能全是用条件格式做的，兼容性比较好。

下载连接：https://download.youkuaiyun.com/download/Etberzin/90403138，0 积分。压缩包里面包含ods 和xlsx 两种格式的表格。推荐用libre office 打开ods 格式的，excel 也能打开。xlsx 格式是从ods 转换的，丢失了条件格式。

用法

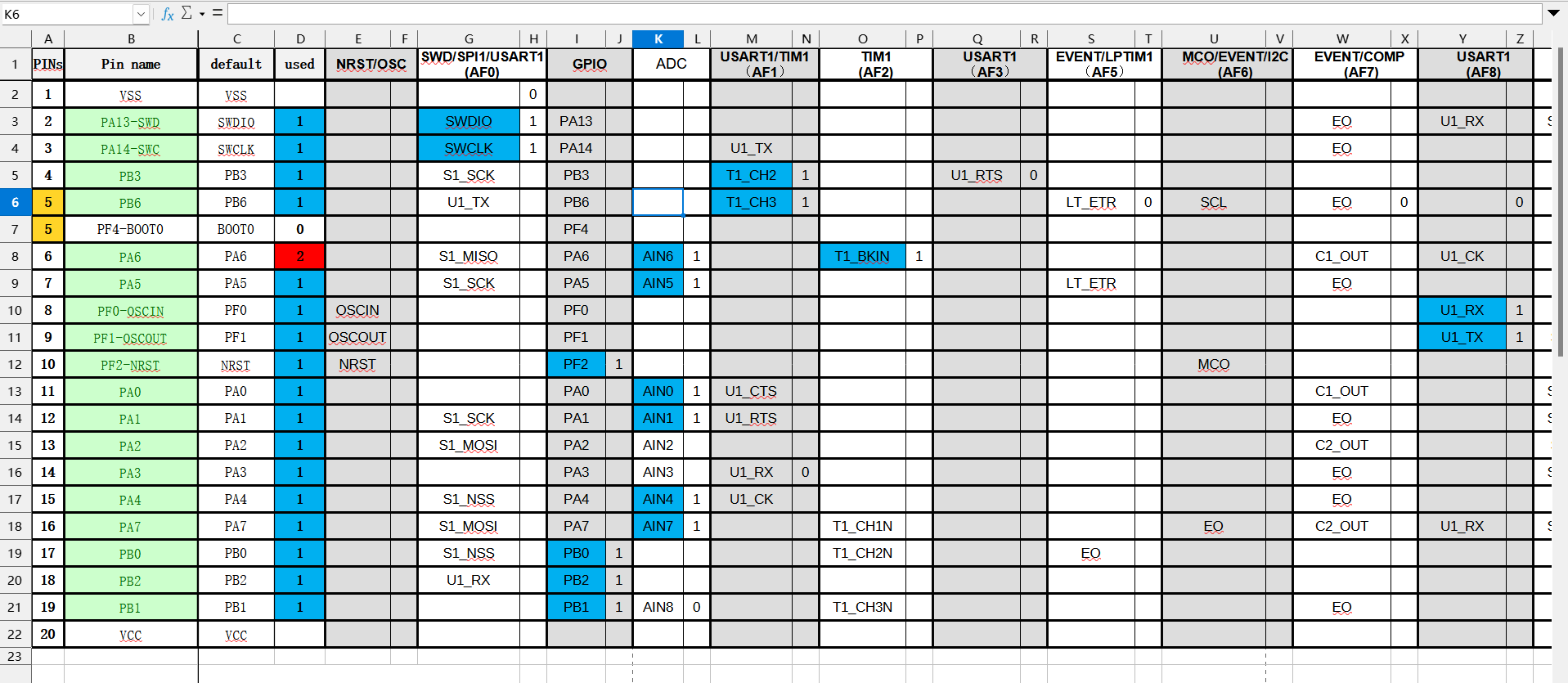

选中引脚功能右边的格子，下拉菜单里是取值，只能选1 、0 或清空，选1 表示这个引脚的这个功能被选中，如上图，是选择PD5 引脚的PD5 功能。分配了功能的引脚左边Pin name列会变绿，同时used 列计数加一。

多个GPIO 复用一个引脚

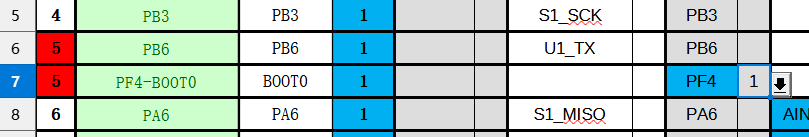

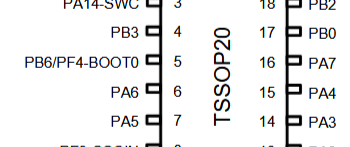

20pin 封装里，PB6 和PF4-BOOT0 是在同一个引脚，表格里把这两个GPIO 分到了两行，而引脚编号都是5。同一时间只能使用PB6 和PF4 中的一个，另一个不用的引脚必须设为模拟输入状态，也就是高阻态，不需要额外配置IOMUX 或者重映射之类的。如果PB6 和PF4 同时分配了功能，表格里会用条件格式警告：

此外，根据别人的测试，5 号引脚的BOOT0 功能无法关闭，上电时悬空或高电平，就会导致单片机进入bootloader，所以最好外接一个下拉电阻，外部连接的电路不能不能在上电时拉高这个引脚。正常上电以后，BOOT0 就无效了。
