CD4017 转换为二进制计数 - 将译码器输出反向转换实现8-3 编码器

3-8 译码器是把3 位二进制数映射成8 个独立输出，但有时又需要把独立输出转换回二进制数，这个功能可以用几个二极管和电阻搭的电路实现。

CD4017 输出转二进制计数

以CD4017 计数器为例，这个芯片有8 个输出端，和3-8 译码器类似，每次选通其中一个输出端，输出高电平。芯片的原理可以自己搜，或者参考 用CD4017 计数器实现单键开关电路。电路设计使CD4017 最大计数值为3，对应两位二进制数：计数0 时，Q0 输出高电平，转换成二进制 00，计数3 时，Q3 输出高电平，二进制输出 11。

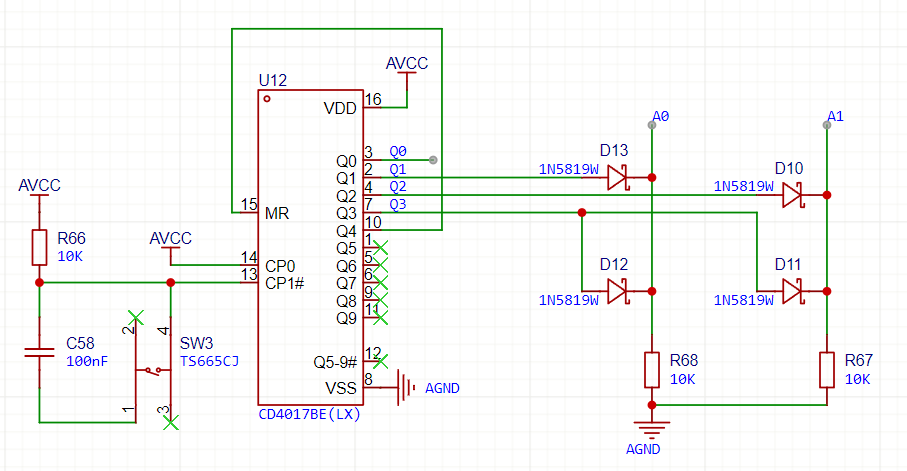

电路如下：

左侧按键SW3 每点击一次，CD4017 计数加一。如果初始计数为0，Q0 输出高电平，按一次按键后，计数变为1，输出切换到Q1，Q0 和其他输出引脚输出低电平。由于Q4 连接到CD4017 的复位引脚MR，所以最大计数到3，之后再按一次键就会复位到0。

右侧A0 和A1 代表转换后的二进制电压，二进制01 就对应A0 == 1，A1 == 0。两个下拉电阻使A0 和A1 初始电压均为低电平，即00。由于Q0 输出就对应了00，所以Q0 引脚不必连接转换电路，此时A0 A1 由电阻拉低。

当Q1 输出高电平时，Q1 经过二极管拉高A0，而A1 仍然被电阻拉低，所以输出01，依次类推。当Q3 输出高电平时，输出引脚经过两个二极管，将A0 和A1 都拉高，表示二进制11。当Q3 输出时，Q1 和Q2 还在输出低电平，所以Q0 以外的引脚连接到A0 A1 时，都需要分别串一个二极管，不然输出低电平的引脚会干扰转换结果。

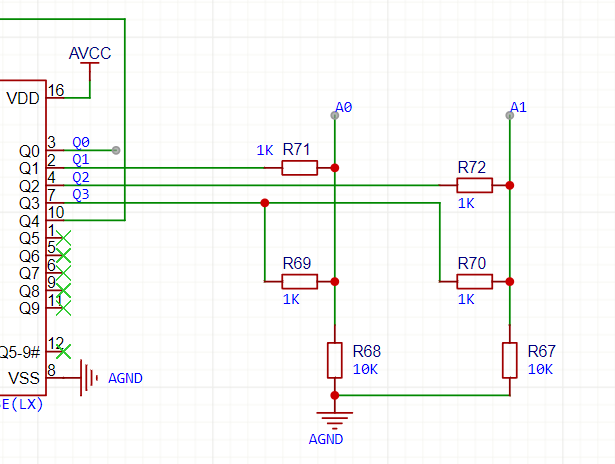

如果将二极管换成一个较小的电阻：

当Q3 输出高电平时，A0 和A1 会被Q1 和Q2 引脚上的1k 电阻下拉到地，导致A0 和A1 实际电压略小于VCC 电压的二分之一，可能无法满足高电平的电压阈值。

CD4017 实现单按键切换模拟开关通道

这样转换的目的是要和采用二进制编码的其他芯片交互，比如3-8 译码器芯片或模拟开关芯片。就像上面说的，可以用单个按键改变CD4017 的计数值，那么后面再接上一个模拟开关芯片，就能用单个按键循环切换模拟开关选通的通道。

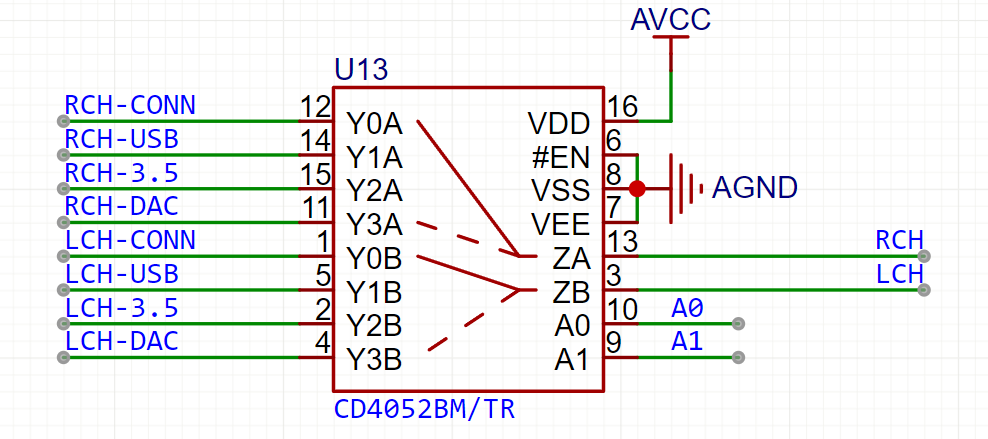

电路如下：

CD4052 算是个双刀四掷的开关，就是有两个通道ZA 和ZB，根据二进制信号A0 A1 的值，ZA 从Y0A 至Y3A 这四个输入端选通一个，ZB 也对应从Y0B 到Y3B 中选通一个。如果Y0A 和Y0B 被选通，连接到这两个引脚的信号就能分别连接到ZA 和ZB，两边基本就是直通的，其他引脚同理。

所以能用CD4052 切换左右声道的音频信号。上面图里RCH 代表右声道，LCH 代表左声道，有四路立体声信号源连接到CD4052 上。将上面的CD4017 转换得到的二进制输出连接到CD4052 的A0 A1 引脚，就能用一个按键切换这四路输入。

总结

3-8 译码器可以用74HC138 或CD4051 实现，再拿几个不要钱的二极管实现反过来的8-3 编码器，终于是想怎么转就怎么转自由了。
