用三极管和场响应管做恒流源

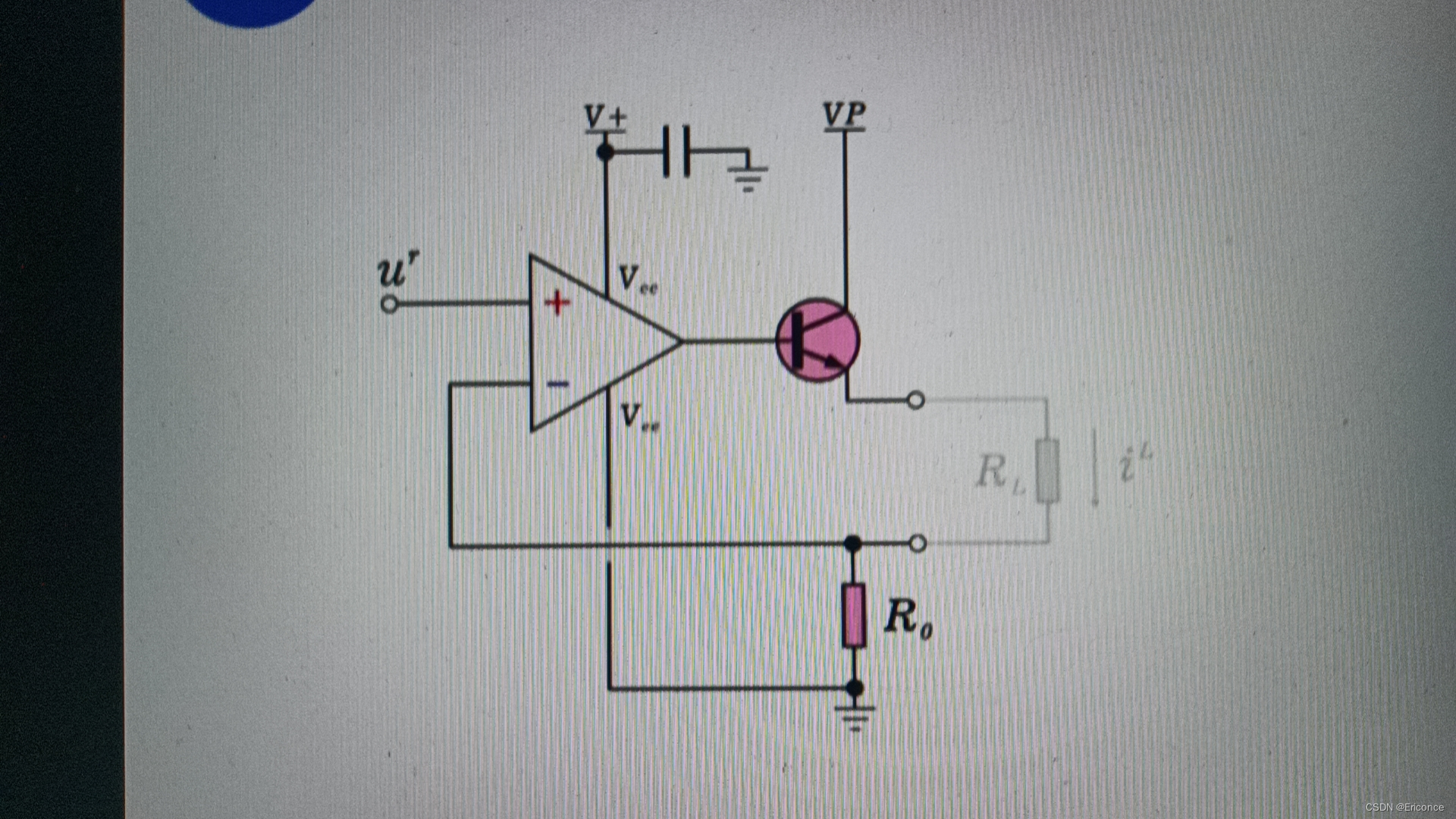

用三极管做恒流源

        这里用到了理想运放的虚短特点：同相输入端的电压等于反向输入端的电压。因此流过电阻R0的电流等于I=Ur/Ro;

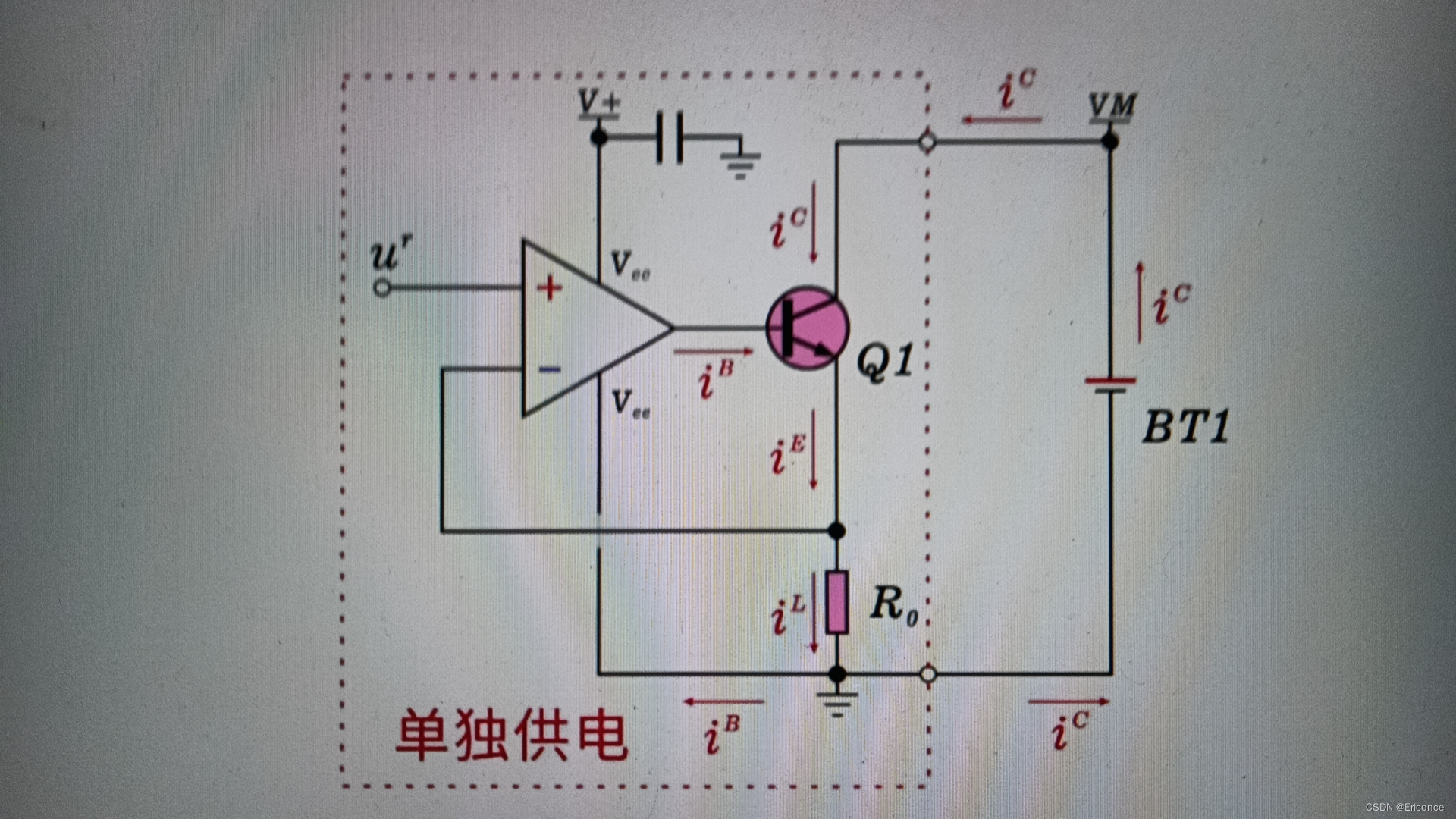

        而三极管的作用在这里是作为假负载。什么是假负载呢？我的理解是假负载常用于电池放电的测量电路中。因为电池的放电曲线并不总是一条直线，所以在以下电路中将运放电路作为恒流源，便于研究电源的某些性质。而由于散热等某些原因，放电不仅在电阻R0上放电，这里也设计在三极管中放电，三极管也因此作为负载。

三极管与场效应管的区别

        三极管Ie=Ic+Ib,集电极电流和发射级电流并不相等，在研究假负载时会有误差。且大功率三极管放大倍数β一般较小，若要控制驱动电流（Ic）很大时，要求基极电流也会大。但是运放的输出电流一般不超过20mA,所以无法满足要求。

        场效应管输入阻抗高，没有栅极电流，源级电流等于漏极电流。

用场效应管作为恒流源

        恒流源原理同上，Ir0=Ur/R0,用到了理想运放的虚短原理。但是作为假负载，相较于三极管有很多优点：

        1.运放不输出电流

        2.Id与Is没有误差

        但要注意电阻R0不应太大，大电流应考虑场效应管与电阻的散热问题。也应注意运放的输出电压要高于（2-Vgs(th)+IL×R0）,以满足场效应管工作在横流区。
