一遍就能懂的UML

UML (Unified Modeling Language，UML) 即 统一建模语言。是一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言。它是软件建模语言的集大成者，在消化、吸收、提炼至今存在的所有软件建模语言的基础上提出，具有广泛的建模能力。

UML是OOA和OOD阶段的强大工具。有赖于UML图形化、统一化的表示方法，UML承担了系统需求与系统编码中间的需求转换和设计分析建模任务。

1. 建模工具

• Rational Rose
• power designer
• Visio
• processon

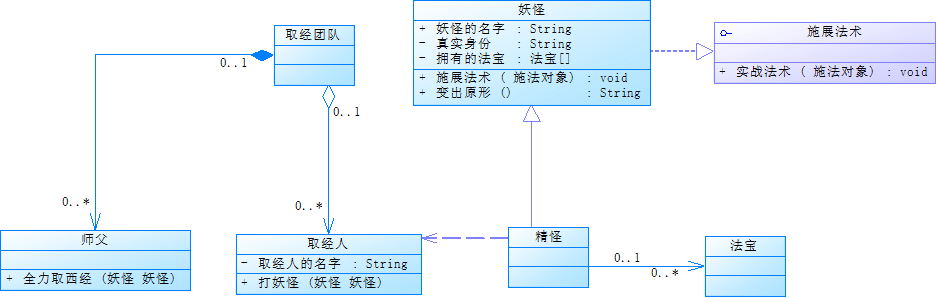

2. 类图

• 妖怪类实现了施展法术这个接口
• 精怪继承于妖怪类
• 精怪关联了法宝类。关联系表示类与类之间的连接，它使得一个类知道另外一个类的属性和方法。
• 精怪与取经人之间是依赖关系，简单理解就是精怪的某些方法中使用到了取经人，这种依赖具有偶然性、临时性，是非常弱的关系。但是类B的变化会影响到类A。举个例子，如某人要过河，则人与船的关系就是依赖，人过河之后，与船的关系就解除了，因此是一种弱的连接。在代码层面，为类B作为参数被类A在某个方法中使用。
• 取经团队有取经人聚合而成。
• 取经团队中师父不可或缺。

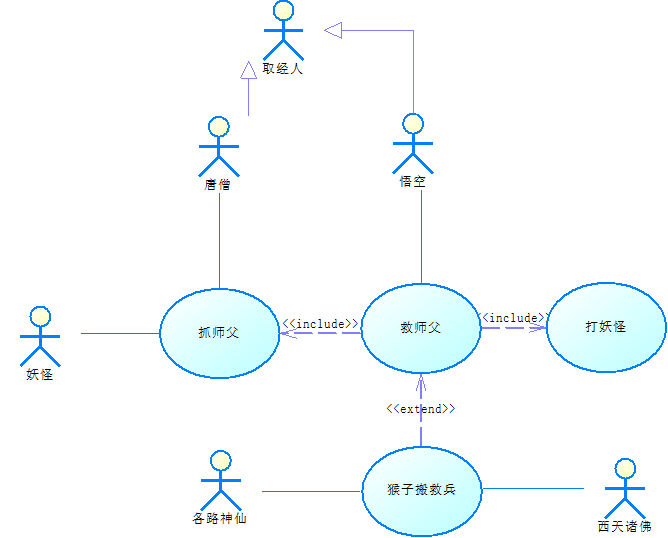

3. 用例图

• 悟空唐僧都是取经人，是泛化关系。
• 悟空与救师父用例关联，唐僧妖怪与抓师父关联。各路神仙与西天诸佛与猴子搬救兵关联。
• 救师父包含了妖怪抓师父和打妖怪环节。
• 有可能，如果救师父不顺，猴子需要搬救兵，这是一个拓展用例。

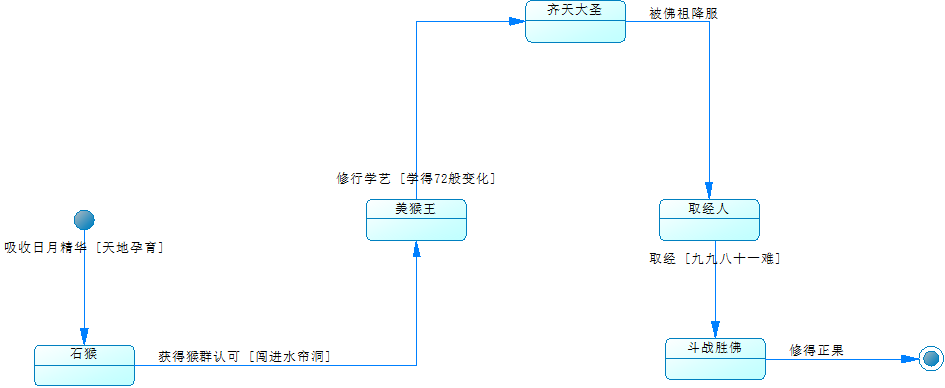

4. 状态图

• 列出了从开始到结束 。
• 状态的转移以箭头表示。
• 箭头可以表示发生的事件、以及触发的条件。

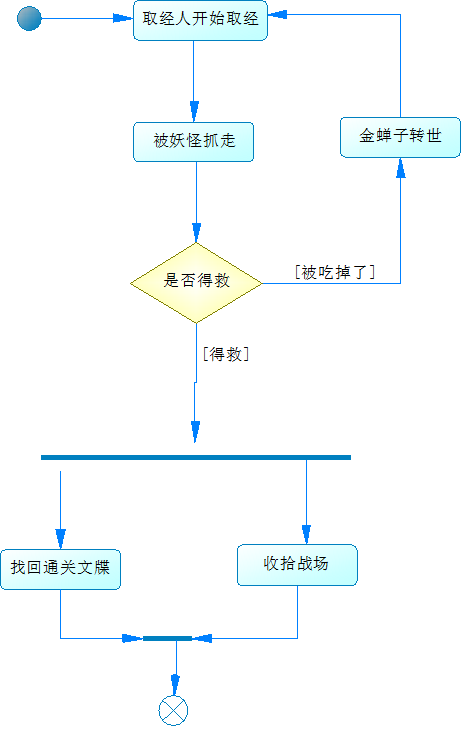

5. 活动图

• 菱形为条件判断
• 存在并发活动

6. 时序图

• 每一个用例都对应一个时序图，代表功能实现的顺序以及层次逻辑。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UWBQpcbX-1646966686448)(C:\Users\jay\AppData\Roaming\Typora\typora-user-images\image-20220311103104470.png)]

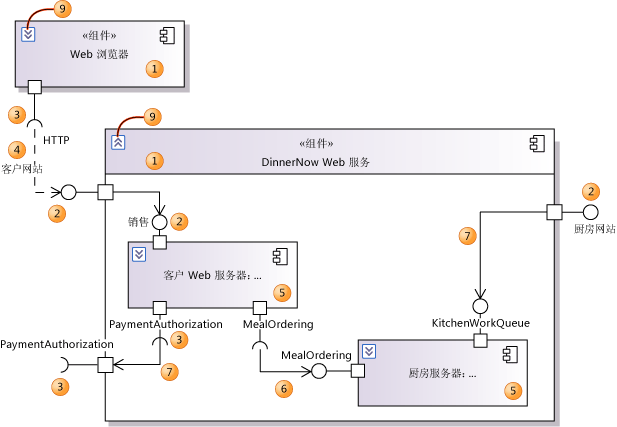

7. 组件图

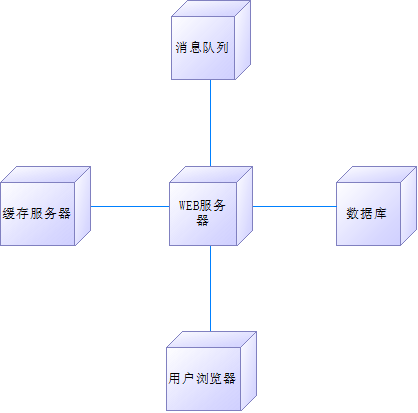

8. 部署图
