基于HAL库的GPIO闪灯实验

实验目的

---

• 掌握STM32 HAL库的GPIO基本配置方法。

• 实现LED周期性闪烁功能。

• 熟悉STM32CubeMX工具的使用流程。

---

实验硬件

---

• 开发板：STM32系列开发板（STM32F103C8T6）

• LED模块：板载LED和外接LED串联1000欧姆电阻

• 调试工具：ST-Link调试器

• 其他：杜邦线、LED

---

实验软件

---

• STM32CubeMX（用于配置引脚和生成代码）

• Keil MDK-ARM

• STM32 HAL库

---

实验步骤

---

1. 电路图

实验实现板载LED和外接LED共同闪烁的实验效果，采用两种输出模式实现，开漏输出和推挽输出

电路图如下

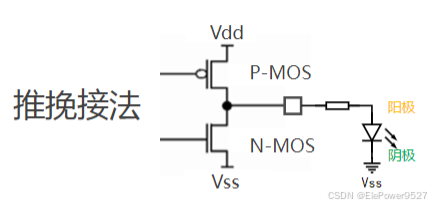

当向IO输入0时P-MOS打开，N-MOS闭合此时引脚为低电平，LED熄灭

当向IO输入1时P-MOS闭合，N-MOS打开此时引脚为高电平，LED点亮

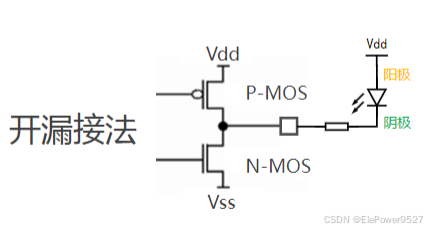

当向IO输入0时N-MOS闭合，此时引脚为低电平，电路为通路，LED点亮

当向IO输入1时N-MOS打开，此时引脚为高阻抗，电路断路，LED熄灭
