记一次PDU接室外监控溶解事故

近期要新增20-30个室外监控，监控位于山道，山道长约1000米，根据以往惯例，要求从UPS接电。

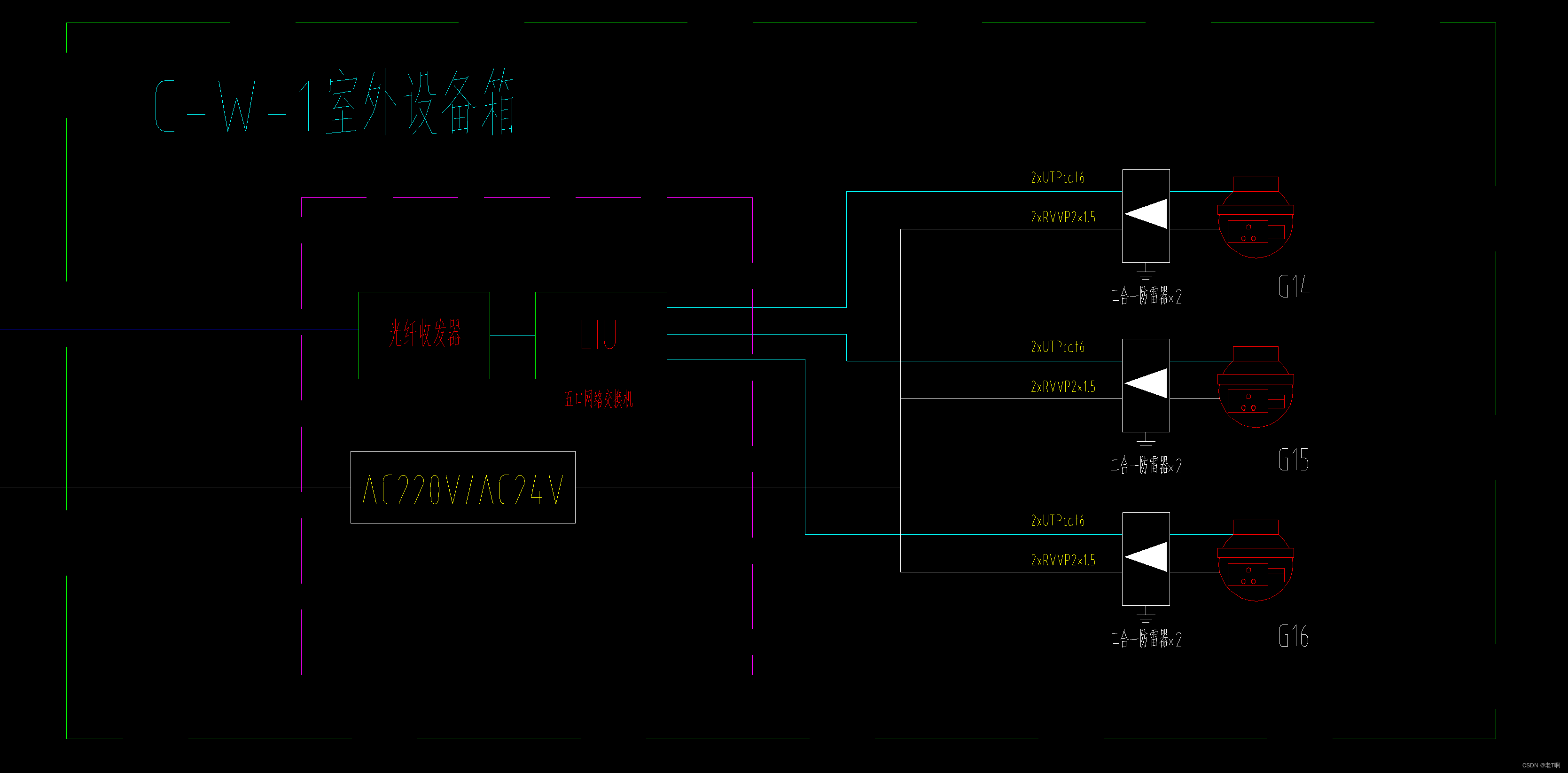

室外设备箱如图：

施工方从UPS接电后，直接接接线板，从接线板接两个220V-24V海康监控电源，电源直接接监控摄像头。

又从220V接线板继续接电至下一节点，中间节点约10-15个， 总计摄像头20-30个。

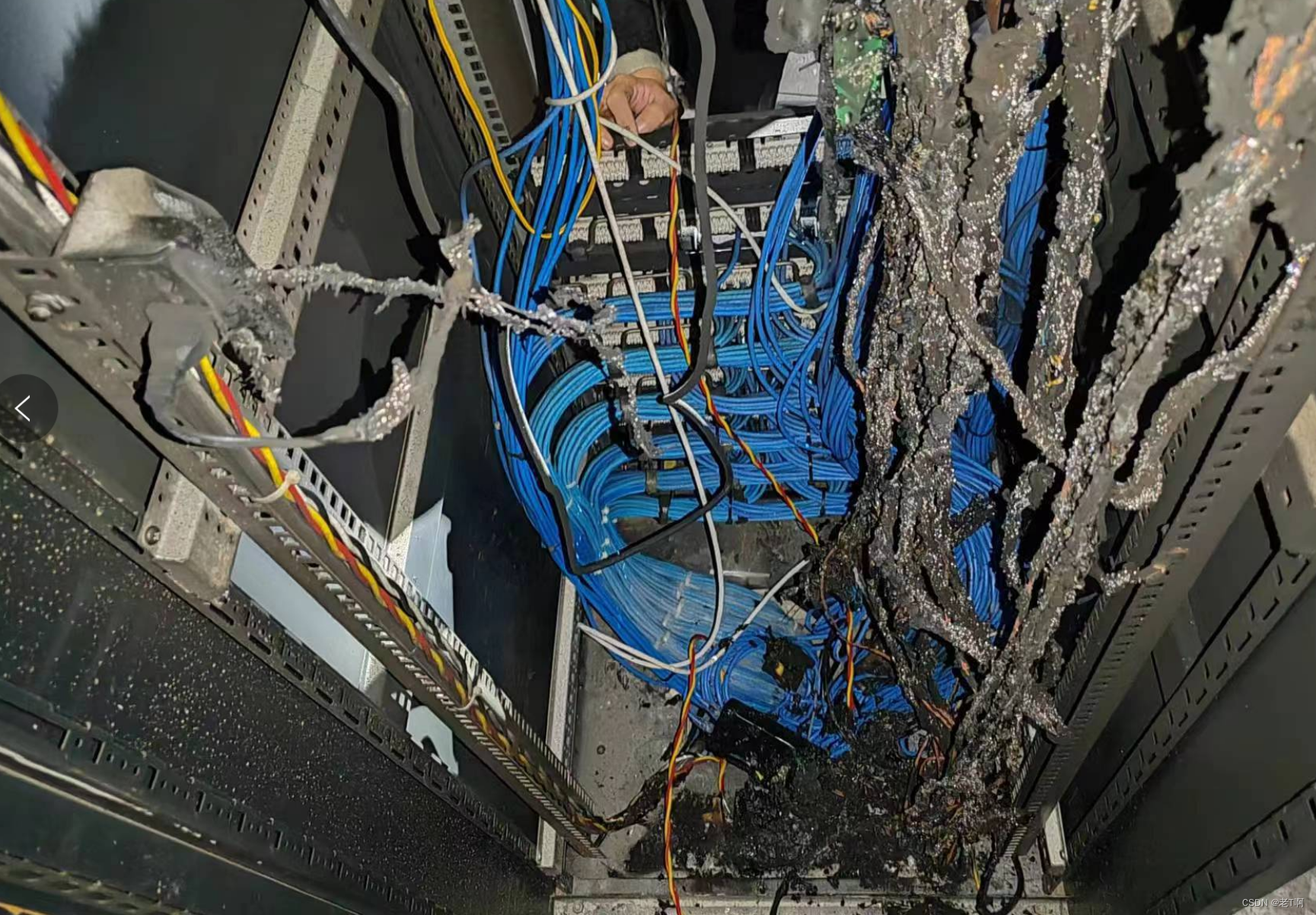

结果如图：



根据现场情况和施工方沟通，节点方法如下：

UPS----总空开---分项----PDU---接线板---220V转24V*2---监控。

事发当晚，风大雨急，时候查看监控，中间有三次无回放异常（怀疑此时已经部分短路），后失去信号。

当晚发现后冒烟，电工赶到，UPS---总空开已经跳闸，弱电间内无火焰，无温度。

教训：

1、工程施工完成后，二次施工及其容易造成事故，需要特别注意。

2、二次施工接电不规范：

如果：PDU---空开/漏保，则监控异常后，空开/漏保起效。

如果：PDU---接线板---220V转24V*2---二合一防雷器---监控，则可能无事故。

如果：UPS----总空开---监控分项空开------接线板---220V转24V*2---监控，则可能无事故。

如果：PDU内含有空开，则可能无事故。

如果：PDU过热保护器及时生效，则可能无事故。

但是以上条件无一达成，事故发生。

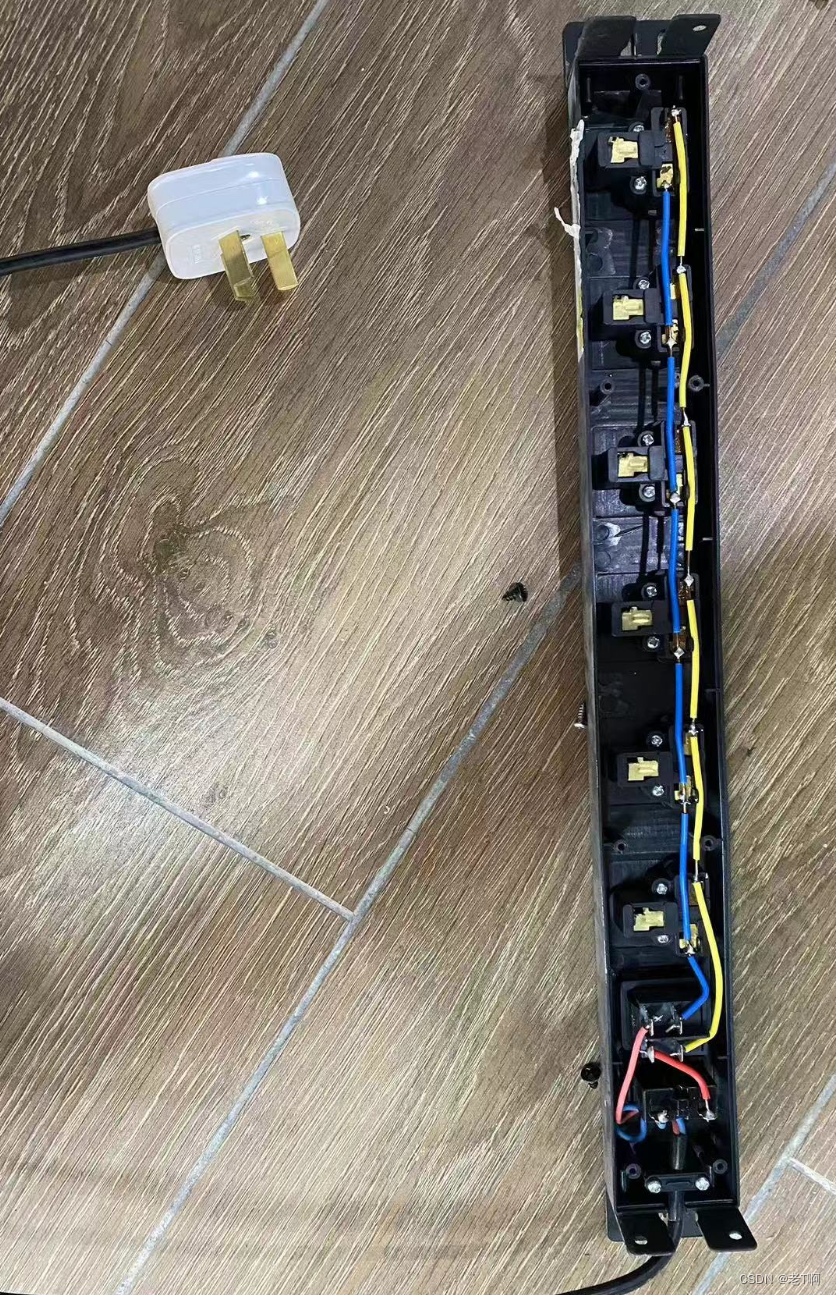

后拆解同规格图腾机柜PDU,如图：

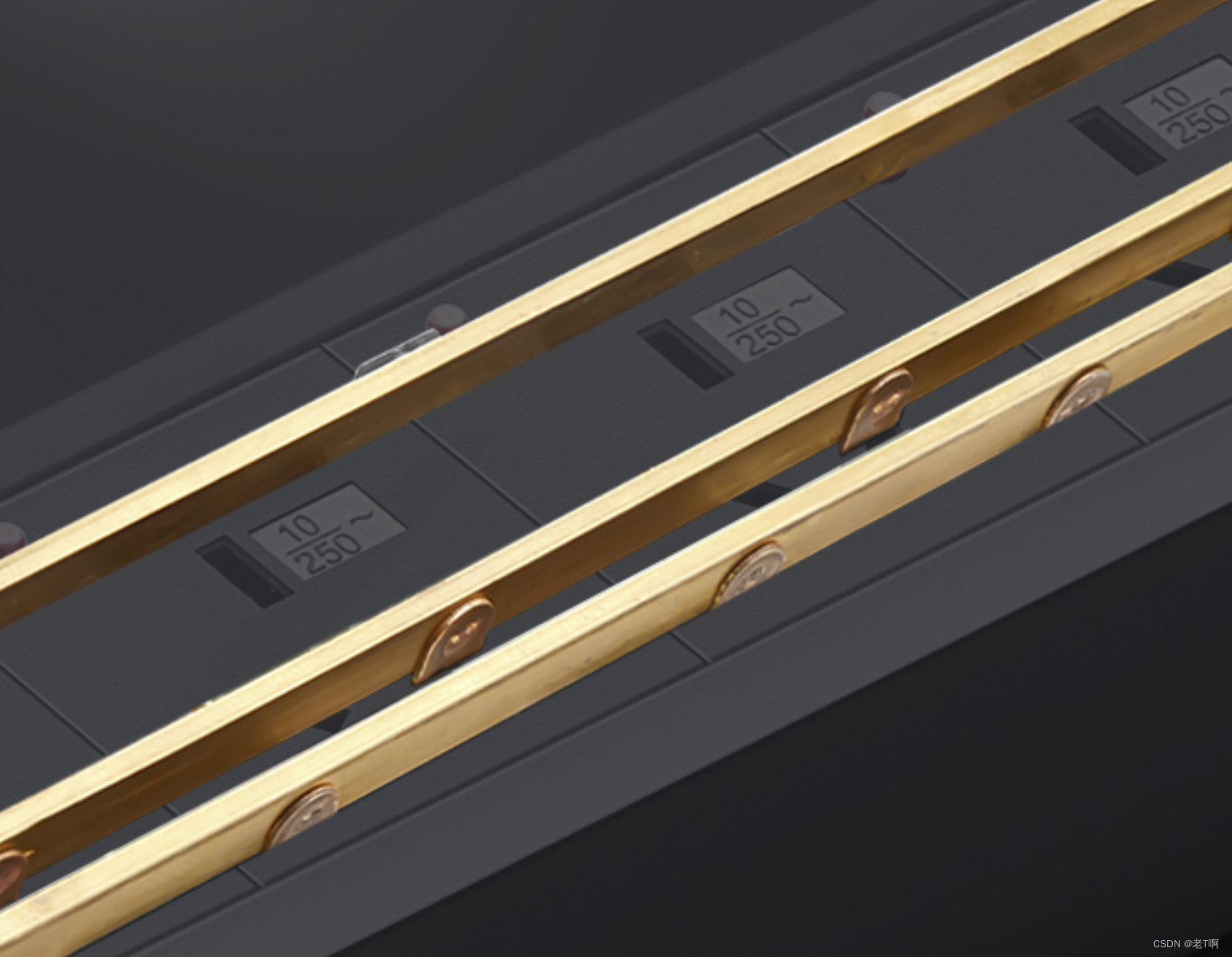

经查看，该PDU无品牌，功率500W，非阻燃，市场同型号PDU如图：

铜排、接地线、过热保护器、空开或防雷、阻燃、、、、

教训：招标文件编写时除了规定机柜品牌，还必须规定PDU规格型号参数，防止施工方滥竽充数。
