如何便捷绘制UML部署图？

四大部分，带你深入了解UML部署图：

• 什么是部署图？

• 部署图的组成

• 部署图实例

• 如何绘制部署图？



一、什么是部署图？

部署图描述的是系统运行时的结构，展示了系统的硬件配置、硬件部署，以及其软件如何部署到网络结构中（属于静态视图）。

一个系统模型只有一个部署图，它通常用来帮助理解分布式系统。



二、部署图的组成

1）节点（Node）& 节点实例（Node Instance）

节点是存在与运行时的代表计算机资源的物理元素，可以是硬件也可以是运行其上的软件系统，比如64主机、Windows server 2008操作系统、防火墙等。

一般用立方体表示，如下图：

注：处理器是带阴影的立方体，设备是不带阴影的立方体

区别于节点，节点实例的名称会有下划线，并且节点类型前会有冒号（注：冒号前面可以有示例名称也可以没有示例名称），如下图：

2）构件（Artifact）

构件是软件开发过程中的产物，包括过程模型（比如用例图、设计图等等）、源代码、可执行程序、设计文档、测试报告、需求原型、用户手册等等。

构件表示如下，带有关键字«artifact»和文档图标：

3）连接（Association）

节点之间的连线表示系统之间进行交互的通信路径，这个通信路径称为连接。如下图所示，连接中可以标注上网络协议：

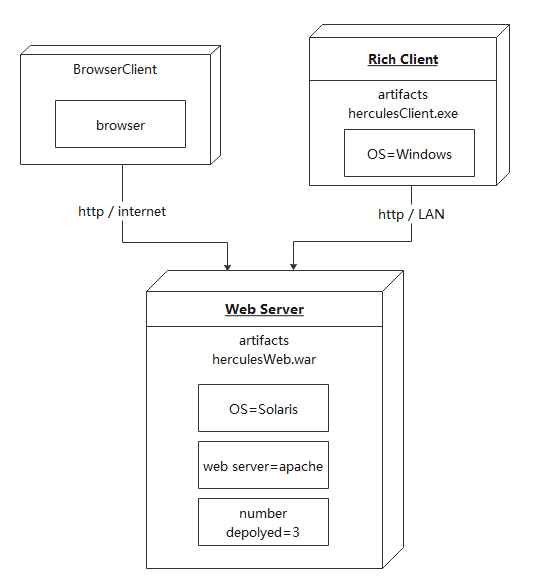

三、部署图实例

四、如何绘制部署图？

绘制部署图常用工具有Visio、亿图图示。

接下来以亿图图示为例进行绘制演示：

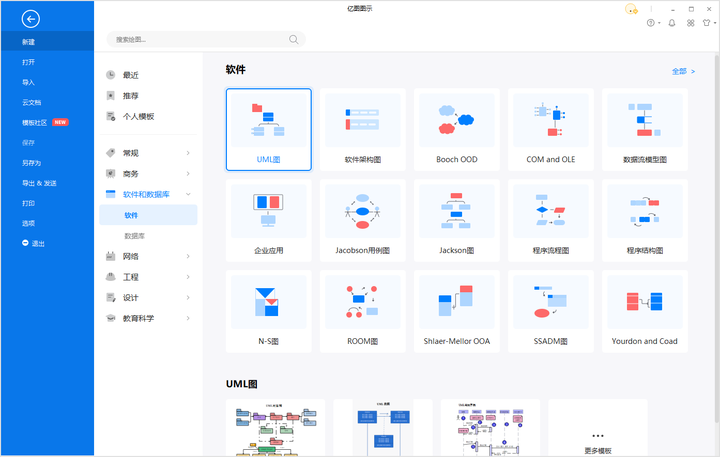

1）新建空白画布。打开亿图图示，在“新建”页依次选择“软件和数据库>软件>UML图”，新建一张空白画布；

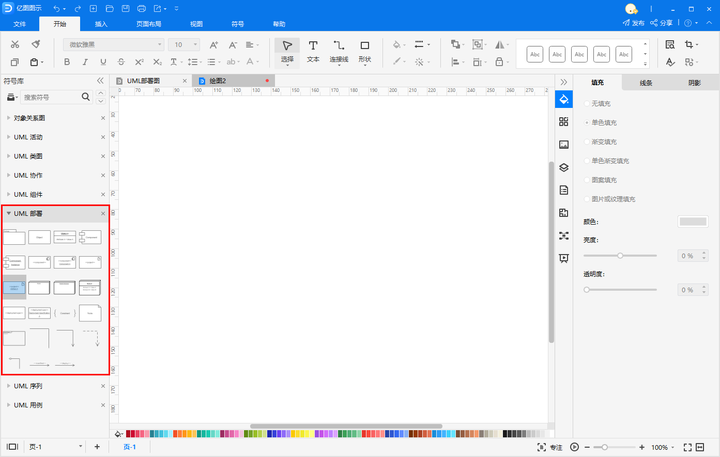

新建空白画布后，画布左侧的符号库会自动调出所需的图形符号▼

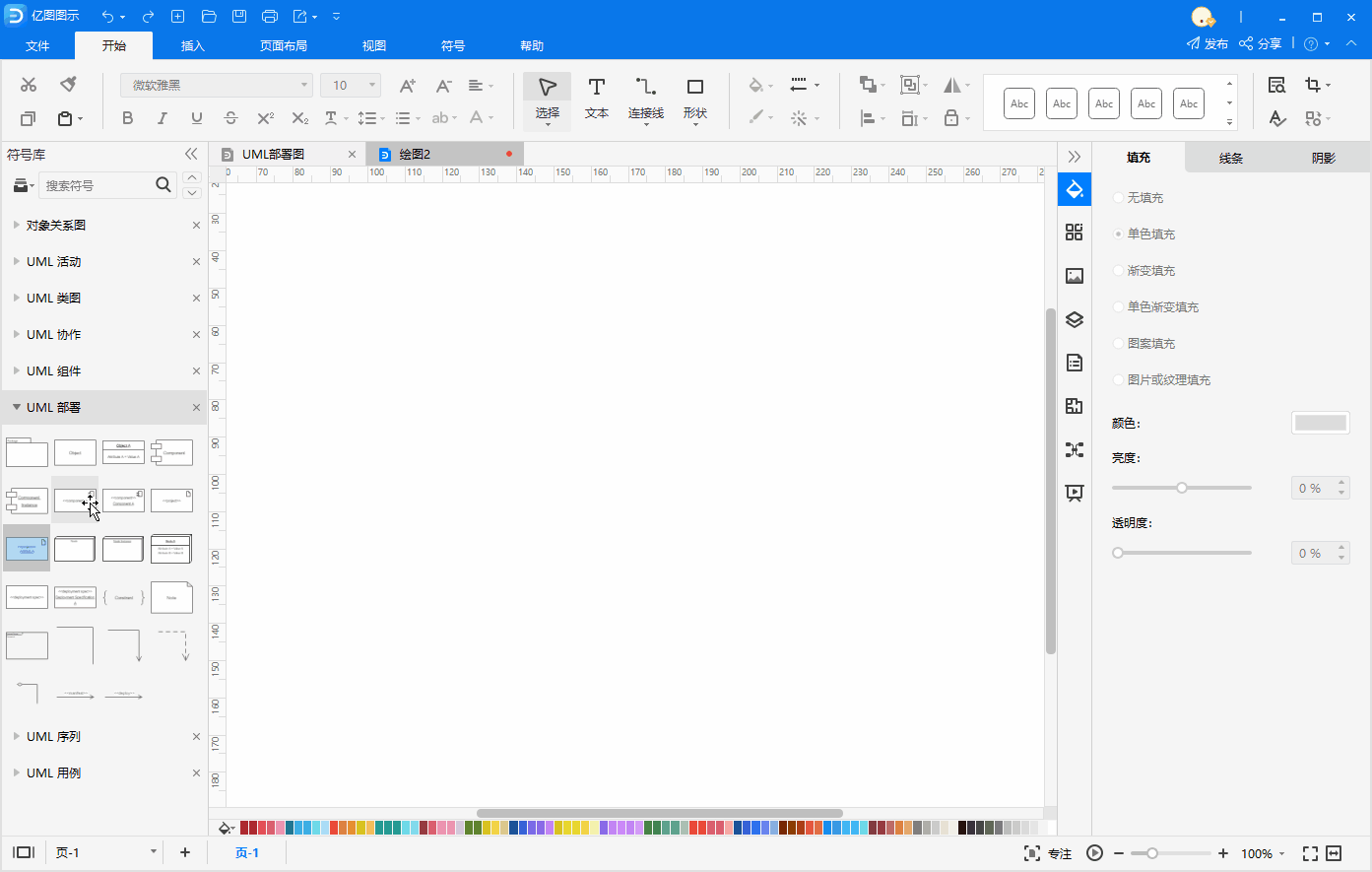

2）符号自由拖放。根据图形需求，从左侧符号库选择合适的符号，亿图图示支持符号自由拖放，符号支持自由缩放，以及修改图形及线条样式等操作。

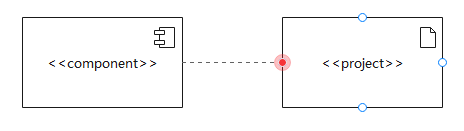

3）连接关联符号。除了使用用符号库的连接线符号，还可以从符号上快速生成连接线（当鼠标移至符号上方时，符号四周会自动显现蓝色的圆形连接点，选中后圆形连接点会变为红色，拖拽即可生成连接线）；

当连接线拖拽至其他符号上时同样会出现圆形连接点，支持自动吸附。

4）给符号进行标注，以及检查图形是否完整和正确。

简单四步，一张UML部署图就完成了。

感兴趣的小伙伴可以自己收藏体验下，有PC版和网页版，其中PC版兼容Windows、Mac、Linux以及部分国产操作系统▼
