本文介绍了N-S图的历史和由来，它是由Ike Nassi和Ben Schneiderman在1973年提出的，旨在去除传统流程图中的流程线，通过矩形框顺序排列来描述算法步骤。N-S图因其盒状外观也被称为盒图。文中提供了一个从传统流程图转换为N-S图的实例，展示了如何用N-S图表示求1到100整数之和的算法，并提供了相关资源以帮助读者更好地理解和制作这两种图。
从历史上看，N-S图就是从传统的流程图演化而来的。
随着结构化程序设计方法的出现，美国学者Ike Nassi和Ben Shneiderman于1973年提出了一种新的流程图形式，
这种流程图完全去掉了流程线，算法的每一步都用一个矩形框来描述，把一个个矩形框按执行的次序连接起来就是一个完整的算法描述。

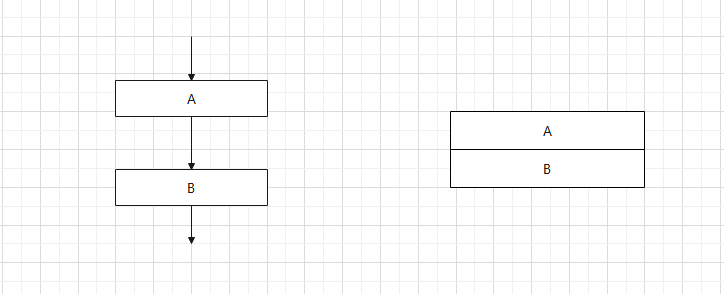

左：传统流程图；右：N-S图

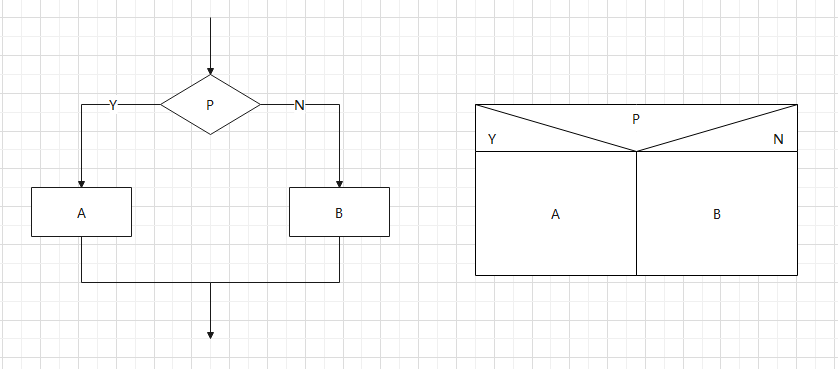

左：传统流程图；右：N-S图
后来这种流程图根据两位学者名字的第一个字母来命名，称为N-S图/NS图，或者盒图（形状很像盒子）。
附上一个流程图转N-S图的案例，方便大家更好地理解：
案例说明：求1到100所有整数的总和

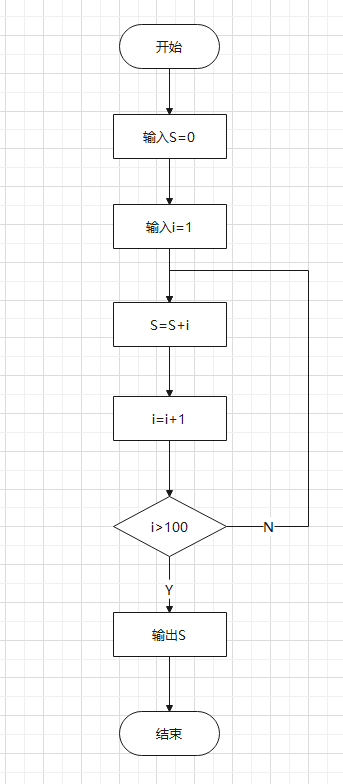

对应流程图：

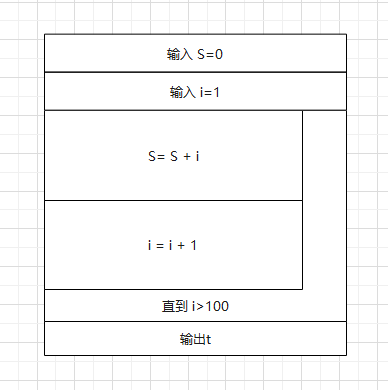

对应N-S图：

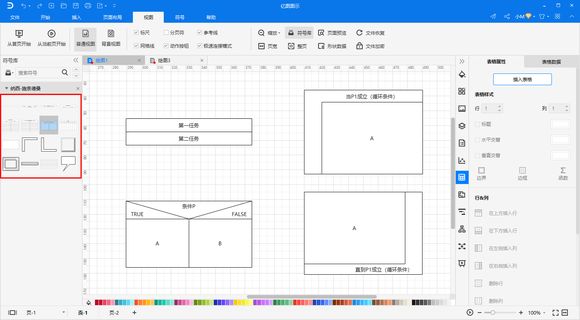

以上流程图和N-S图均由亿图图示绘制而成，感兴趣可以收藏体验下▼
一键下载 亿图图示 PC版 edrawsoft.cn
最后，附上流程图和N-S图的部分干货，希望对大家有帮助▼
亿图图示：优秀的流程图应该是什么样的？如何制作？
亿图图示：N-S图（盒图）详解（附案例）
