Java程序员必备的一些流程图/架构图（拿走不谢）

整理了一些Java相关的流程图和架构图，大家共同学习和进步~



01 Java程序的编译运行过程

Java整个编译以及运行的过程相当繁琐，但简化来说，主要分为以下两大步骤：

1）Java代码编译：创建完源文件之后，程序会先被编译为.class文件，然后再编译成字节码（ByteCode）；

2）Java字节码的执行：字节码由Java虚拟机（JVM）解释运行。





02 JVM内存模型

根据JVM规范，JVM 内存共分为程序计数器、虚拟机栈、本地方法栈、方法区、堆五个部分

图片模糊的话，可以点击图片“查看原图”，或者直接查看源文件

>>>java内模型 - 在线模板社区
edrawmax.cn/templates/file/101264

1）程序计数器（线程私有，无GC，Garbage Collection）：指向当前线程正在执行的字节码的地址、行号。

2）虚拟机栈（线程私有，无GC）：存储当前线程运行方法所需要的数据、指令、返回地址。每一个方法都对应一个栈帧，可以通过配置Xss来配置栈帧的大小。

3）本地方法栈（线程私有，无GC）：和虚拟机栈类似。不同的是，本地方法栈存储的是本地方法的数据。

4）方法区（线程共享）：被所有方法线程共享的一块内存区域。用于存储已经被虚拟机加载的类信息、常量、静态变量等。这个区域的内存回收目标主要针对常量池的回收和堆类型的卸载。

5）Java 堆（线程共享，要GC）：被所有线程共享的一块内存区域，在虚拟机启动的时候创建，用于存放对象实例。一个JVM实例只有一个堆内存。





03 Java多线程

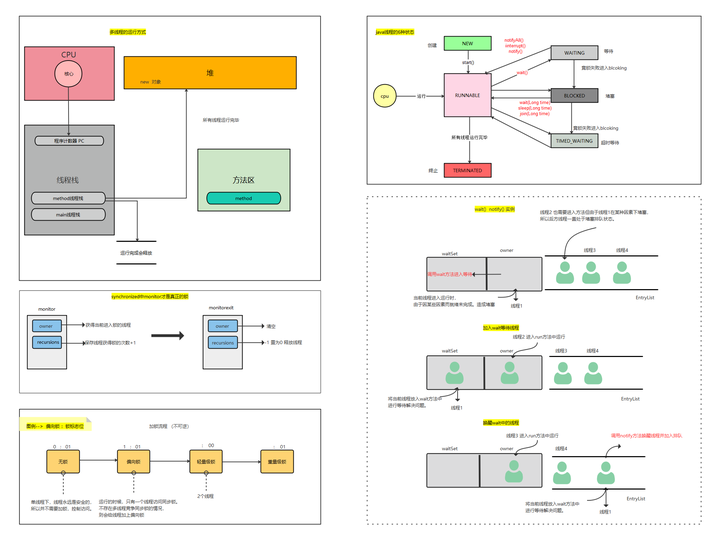

我们可以用电脑一边听歌，一边编写文档和发送邮件。这种同时执行多个操作的“思想”在 Java 中被称为并发，而将并发完成的每一件事称为线程。而这种机制被称为多线程。





04 Java集合类

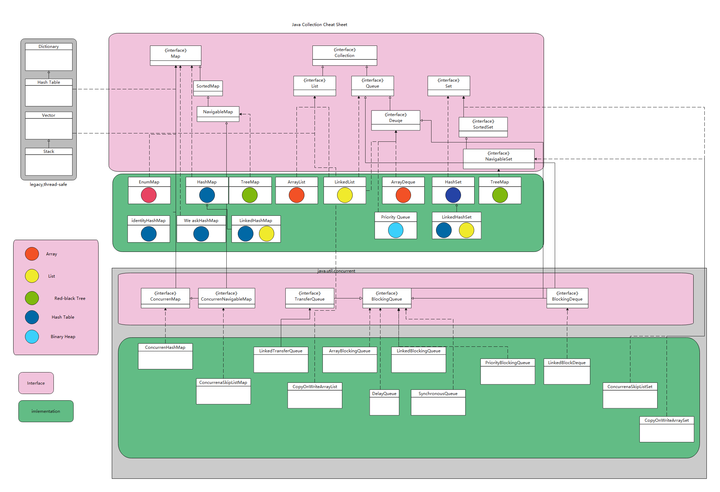

集合类是Java数据结构的实现。Java的集合类是java.util包中的重要内容。





05 Spring

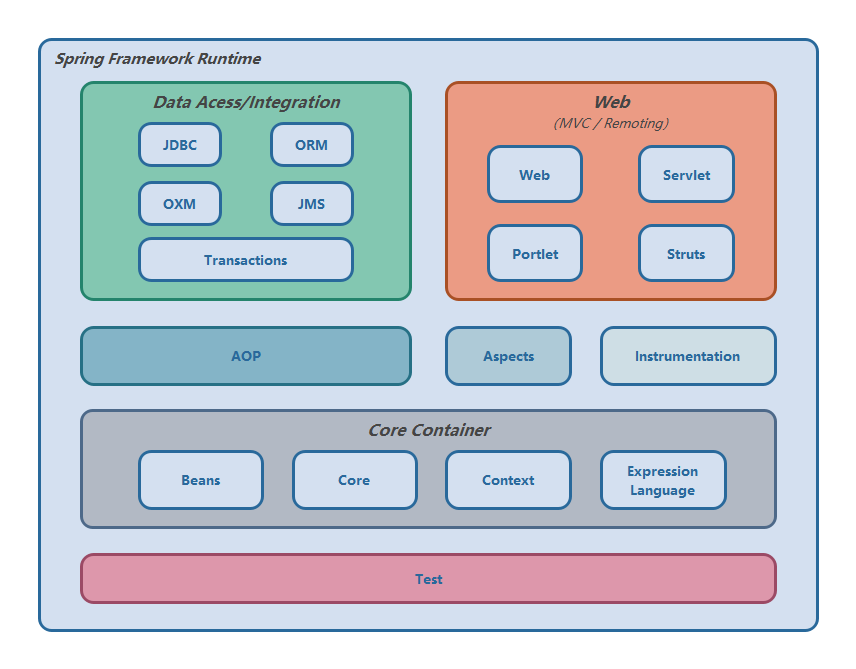

Spring是Java三大框架之一。它是分模块存在，除了最核心的Spring Core Container（即Spring容器）是必要模块之外，其他模块都是可选，视需要而定。

核心容器提供 Spring 框架的基本功能（Spring Core）。核心容器的主要组件是 BeanFactory，它是工厂模式的实现。

Spring容器根据各种形式的Bean配置信息在容器内部建立Bean定义注册表，然后根据注册表加载、实例化Bean，并建立Bean之间的依赖关系，最后将这些准备就绪的Bean放到Bean缓存池中，以供外层的应用程序进行调用。

图片模糊的话，可以点击图片“查看原图”，或者直接查看源文件

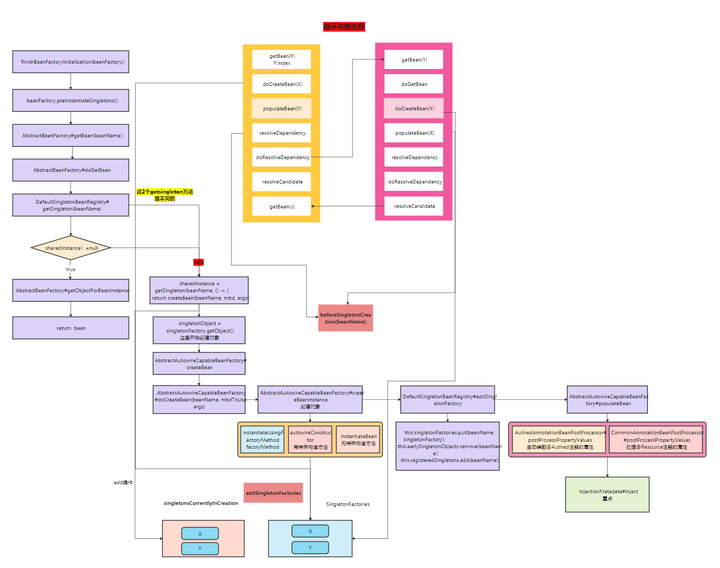

>>>springbean的实例化图解 - 在线模板社区
edrawmax.cn/templates/file/1012336





06 TCP

TCP作为一种可靠传输控制协议，其核心思想：既要保证数据可靠传输，又要提高传输的效率，而用三次恰恰可以满足以上两方面的需求。

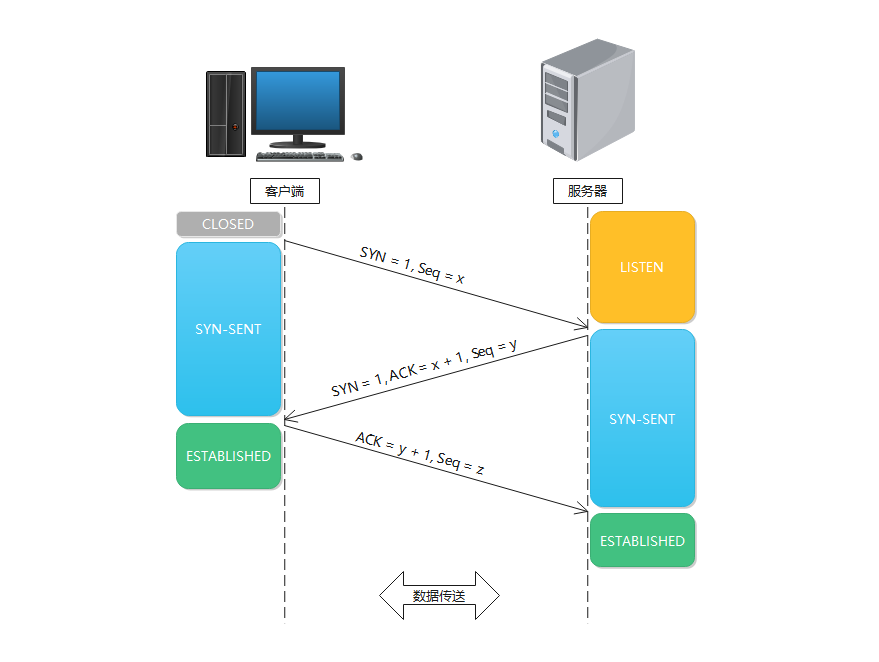

                                                                TCP三次握手时序图

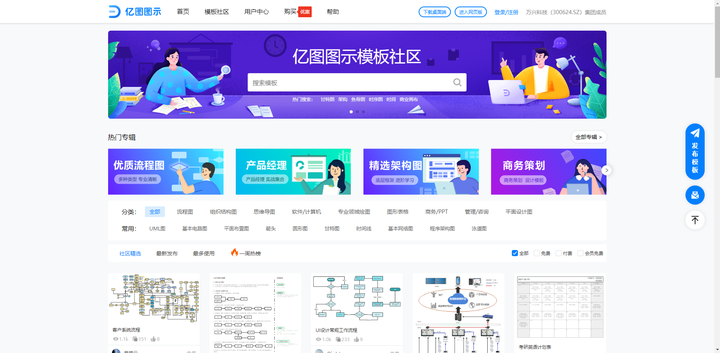

更多流程图/架构图可以到亿图图示模板社区搜索▼
