干货！3分钟掌握UML类图

UML类图，UML中的一种重要图形，是在面向对象语言用中用来表示一个类。

如下图所示（它由两部分组成，类，类之间的关系）：

动物UML类图

01 类

类是具有相似结构、行为和关系的一组对象的描述符，是面向对象系统中最重要的构造块。

如下图所示，就表示一个类：

三个格子从上至下分别表示：

• 类名称（如果是接口，就使用斜体表示）
• 类的特性（一般是类的字段和属性，可以没有）
• 类的操作（一般是类的方法或行为）

它们前边的符号有以下几类：

• “+”表示public
• “-”表示private
• “#”表示protected

02 类的关系

除了类，类图中还有一个重要元素，即类之间的关系。

根据类的关系的不同，具体可分为6种：

（1）依赖关系（用虚箭线表示）

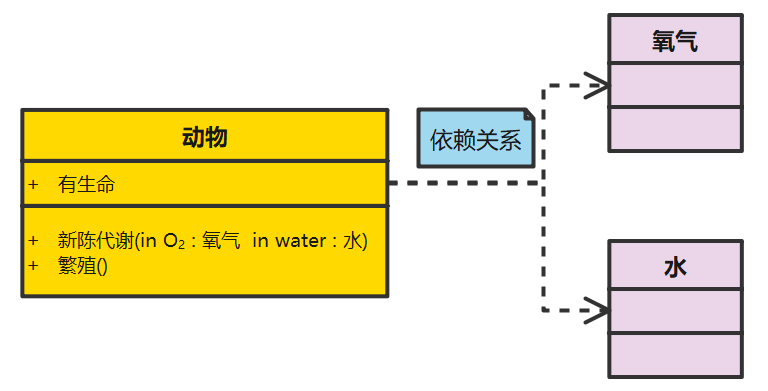

所谓依赖关系，就是构造这个类的时候，需要依赖其他的类，比如：动物依赖水和氧气。如下图所以：

（2）继承、泛化关系（用带空心三角形的实线表
