产品逻辑图和产品流程图的区别？

结论先行。

关于产品逻辑图和产品流程图的区别，我们不能简单地根据人群进行划分，认为前者针对内部人员，后者针对用户。

事实上，在产品进入正式研发前，产品逻辑肯定得先行，逻辑一定得先弄清楚！因为如果你的逻辑跑不通，最后出来的东西会陷入死循环，这对于使用产品的用户来说是致命的！

至于产品流程图，则是根据产品逻辑这个大前提进行绘制的。

---

不过，我们依然还没有正面回答“产品逻辑图和产品流程图的区别”这个问题。

---

要更准确地回答这个问题，我们不得不引入另一个问题：什么是产品流程图？

先说一个行业共识，产品流程图包括业务流程、功能流程图和页面流程图。

先区分前两个容易混淆的概念：业务流程图和功能流程图。

业务流程图，用于说明整个业务逻辑流向；
功能流程图，用于确定产品功能设计逻辑。

怎么理解这两句话呢？我们来“看图说话”（一张是天猫退货业务流程图，一张是天猫退货用户侧、平台侧、商家侧的功能流程图）

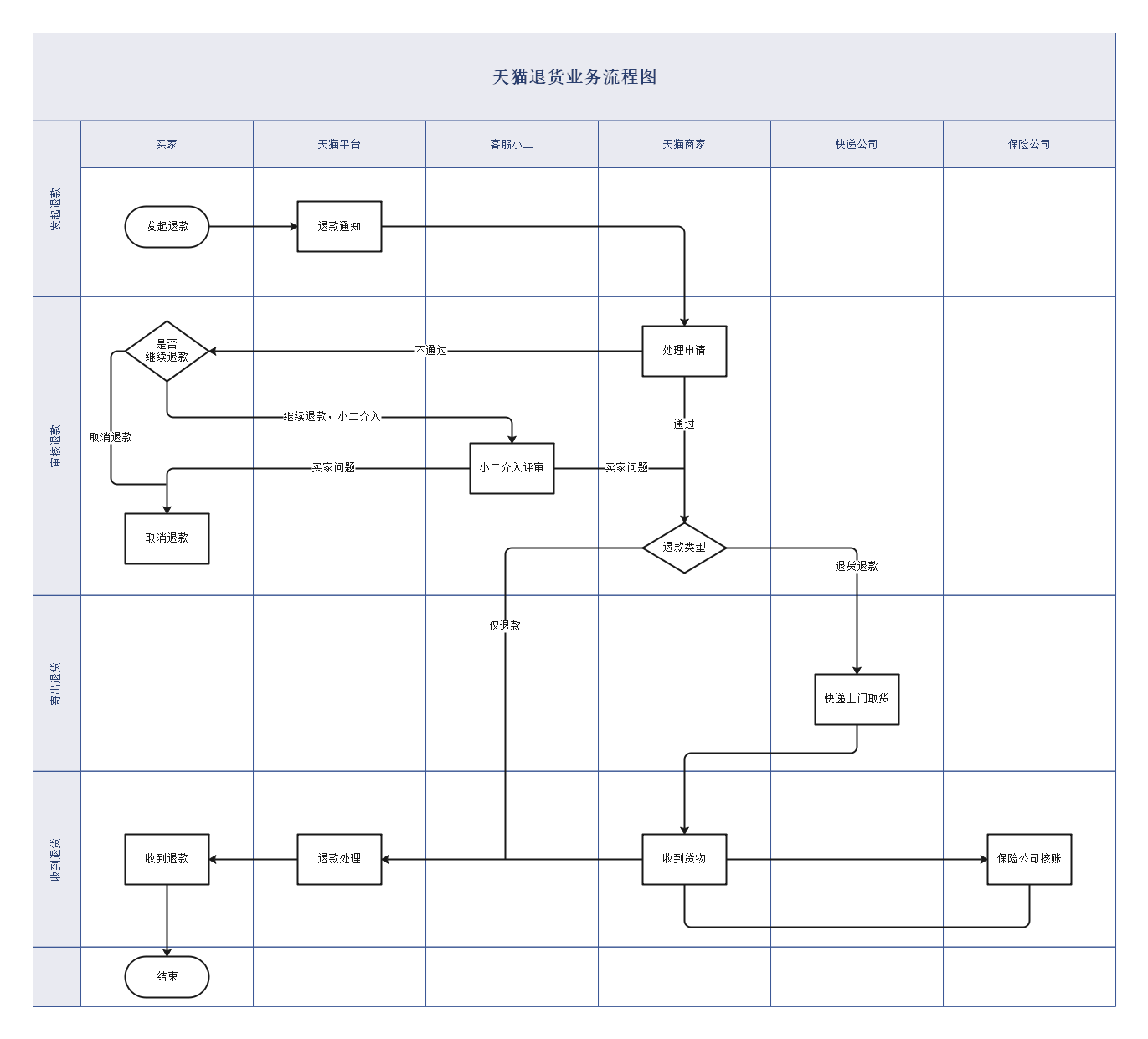

业务流程图，亿图图示绘制

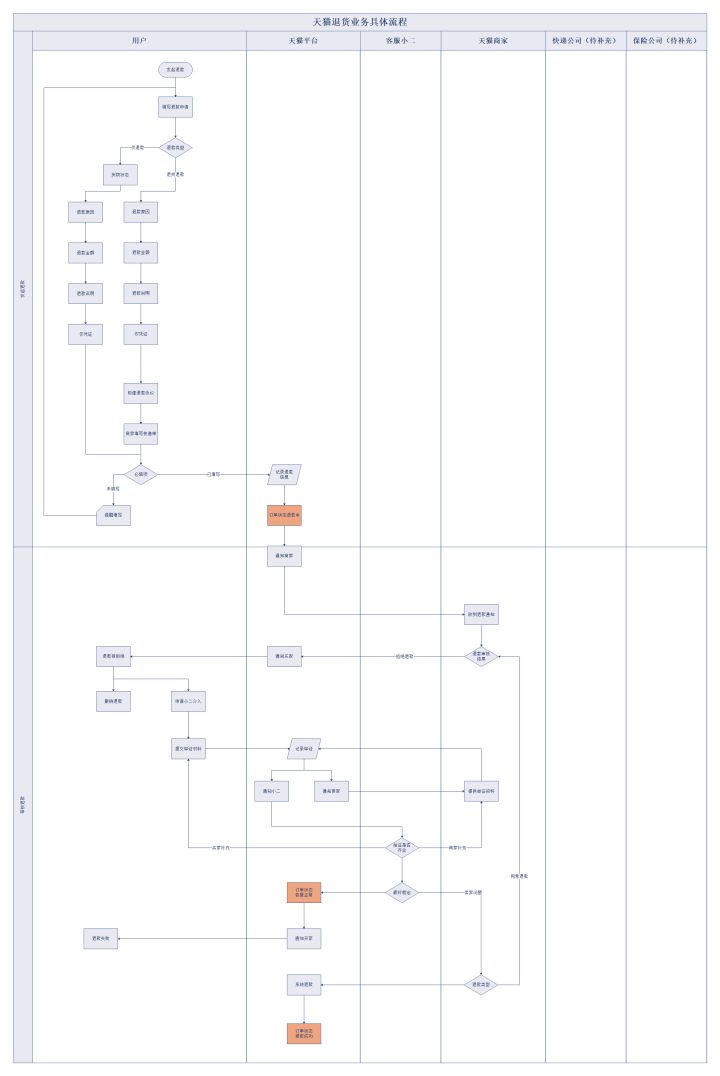

功能流程图，亿图图示绘制

对比后我们会发现，功能流程图，是业务流程图为主线，去细化每个环节的功能逻辑（如必填项/业务状态/异常提示等）。

如果把业务流程图比作树干，那么功能流程图就是树干上长出的枝丫。前者让你总览业务全貌，后者帮你厘清功能细节。

因此，在某种程度上

产品逻辑图既可以等同于业务流程图（大颗粒度）；
产品逻辑图也可以等同于功能流程图（小颗粒度）。

---

至于剩下的页面流程图，简单来说，它是用于明确页面的主功能和页面间的跳转，让UE/UI可以更具体了解页面和页面之间的交互关联。

一般你看到下面这种图，基本就是页面流程图了：

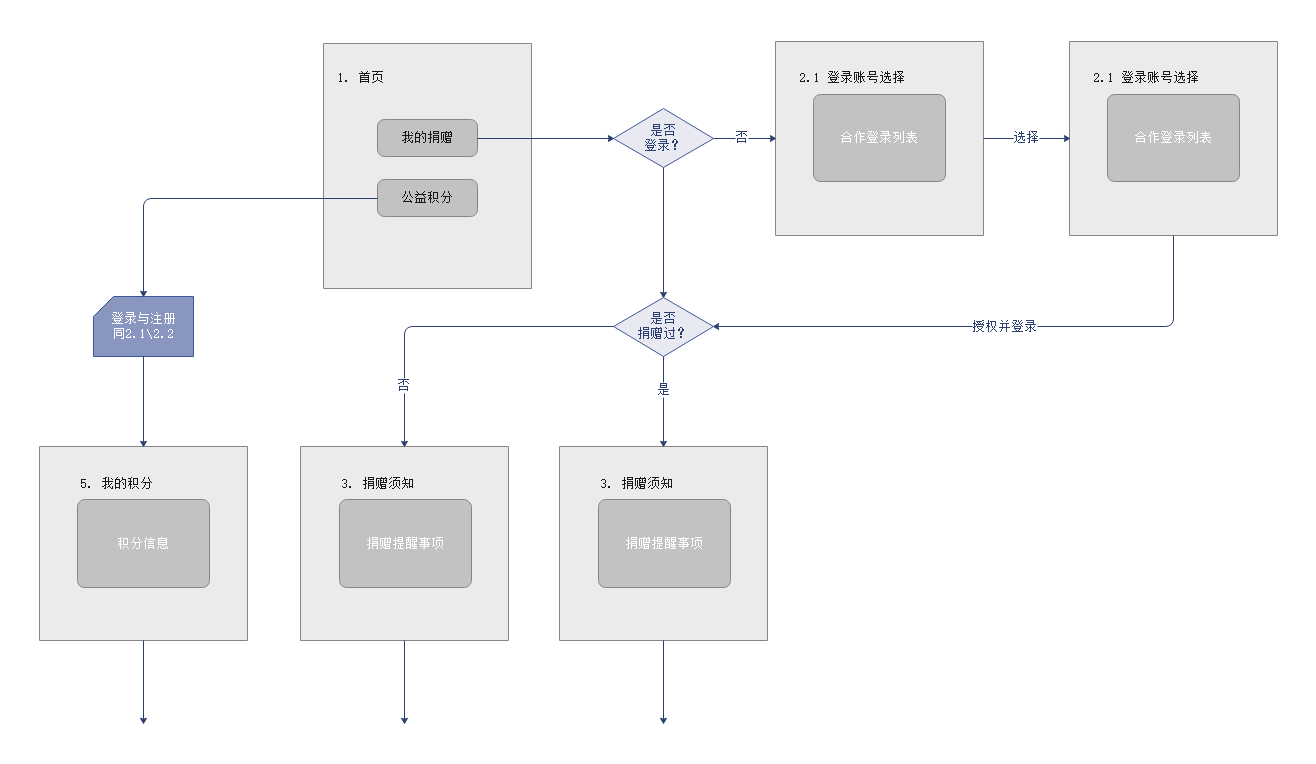

页面流程图

以上流程图均由亿图图示软件绘制而成，感兴趣的可以自己体验下



综上，

1）产品流程图，是根据产品逻辑这个大前提进行绘制；

2）产品逻辑图某种程度上可以视为产品流程图中的业务流程图（大颗粒度）和功能流程图（小颗粒度）
