day18、2 - ACL实验

一、标准ACL实验

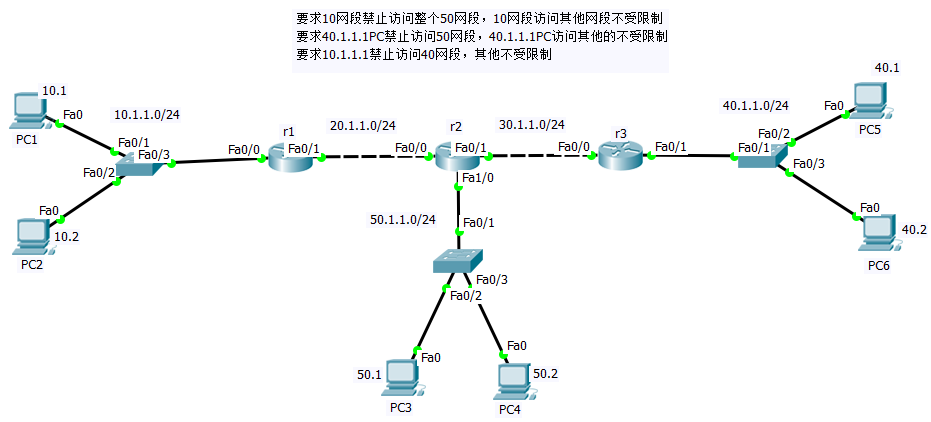

1.实验要求

• 以下所有的要求全部使用标准ACL实现
  1. 要求10网段禁止访问整个50网段，10网段访问其他网段不受限制
  2. 要求40.1.1.1PC禁止访问50网段，40.1.1.1PC访问其他的不受限制
  3. 要求10.1.1.1禁止访问40网段，其他不受限制

2.实验步骤

1）全网互通

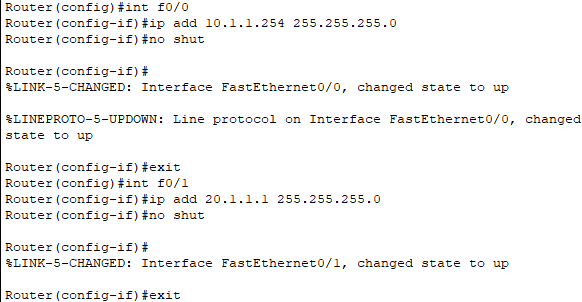

1. 将所有路由器端口开启并配置IP（这里举一个例子，其他所有路由器配置类似）



2. 将所有路由器的路由表配置完整

   ip route 0.0.0.0 0.0.0.0 下一跳IP
   ip route 目标网段 子网掩码 下一跳IP


   前面章节配置路由表命令都有，这里不再赘述

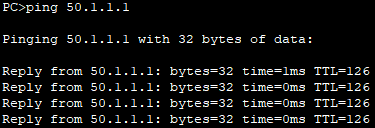

3. 验证全网互通

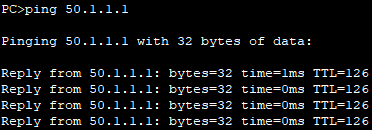

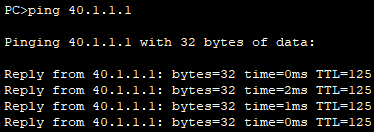

   • 将所有PC配置对应IP，网关指对，再用PC1去ping50网段的和40网段的均可以ping通



2）创建标准ACL并添加条目

1. 先考虑在哪台设备的哪个接口的哪个方向添加ACL表

   • 要求10网段无法与50网段通信，则在r2的f1/0接口的出方向创建ACL并添加条目
   • 要求40.1.1.1PC无法与50网段通信，则也在r2的f1/0接口的出方向的同一张ACL表中添加条目
   • 要求10.1.1.1禁止访问40网段，则在r3的f0/1接口的出方向创建ACL并添加条目

2. 确定添加ACL的位置后，先打开r2

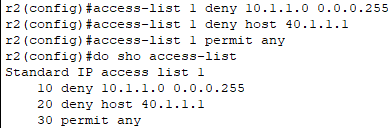

   • 进入全局配置模式创建ACL表并添加条目



   • 将此ACL表应用到f1/0接口的出方向上



3. 再打开r3

   • 进入全局配置模式创建ACL表并添加条目



   • 将此ACL1表应用到f0/1接口的出方向上



3）验证

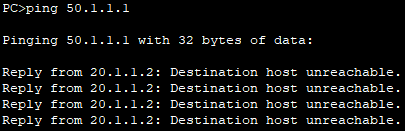

• 用PC1-10.1.1.1和PC2-40.1.1.1ping50.1.1.1，包经过r2会被过滤禁止通行，则r2会用ICMP协议发一个错误信息给发送者，类型字段为3，显示目标主机不可达



• 再用PC6-40.1.1.2ping50.1.1.1，则r2查看ACL表中前两条条目都不满足条件，而第三条条目为允许任何源IP发来的包通过，所以会放行，则可以ping通



• 要求3的验证同理可得

二、扩展ACL及命名ACL实验

1.实验要求

• 模拟现实中公司的网络：设置vlan，设置trunk，搭建三层交换机实现网内不同vlan之间也可以相互访问。再搭建路由部门的网络使内网全部PC可以访问互联网（假设外网有N多个网段，图中没完全表示出来）

• 在此基础上，在三层交换机上实现下列要求：

  1. 要求销售部只能访问内网，不能访问互联网

  2. 任何部门均不能访问财务部，但不能影响财务部上网

  3. 即要求在三层交换机上创建ACL并设置相关要求的条目，采用扩展ACL并且对扩展ACL命名

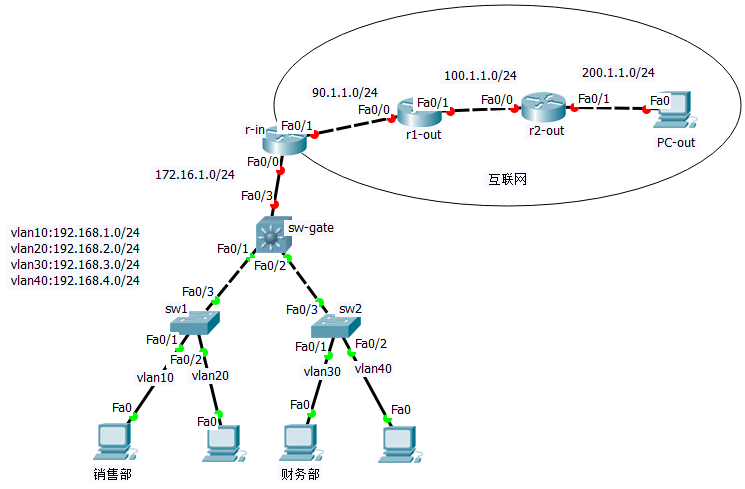

• 如图所示：



  假设互联网中的网段有很多个，不止图上这么多。且假设销售部和财务部中有很多台PC，图中只用一台表示一个部门，即vlan10和vlan30下其实有很多PC；其他的PC假设作为单个PC，即一个vlan20和vlan40下只有一台PC。所以创建ACL表中的条目的条件时要注意区分

2.实验步骤

1）实现内网全部访问互联网

• 配置交换部分

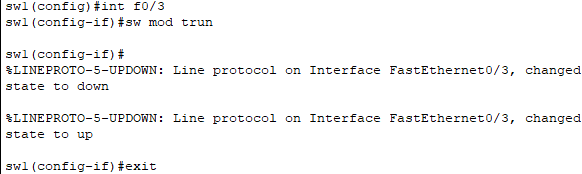

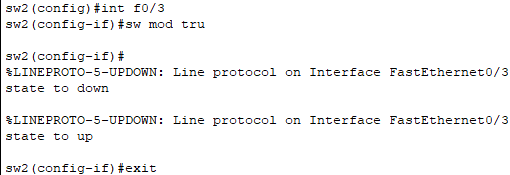

  1. 二层三层交换机配置trunk



     此时软件已经自动将三层交换机的f0/1和f0/2端口配置成trunk



  2. 三层交换机上使用vtp创建vlan

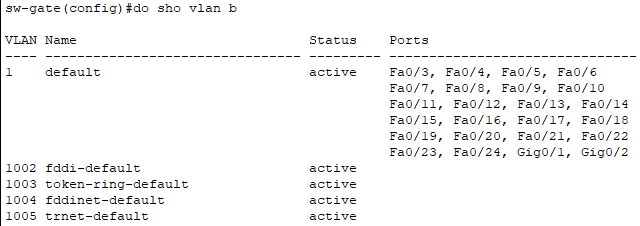

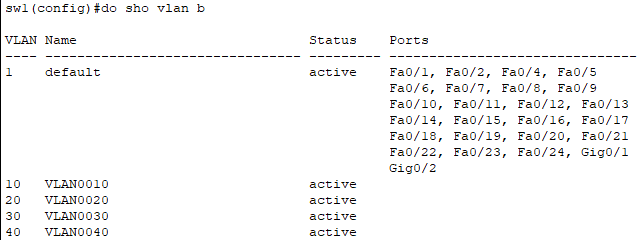

     验证一下是否下发成功



  3. 二层交换机端口分别加入对应vlan

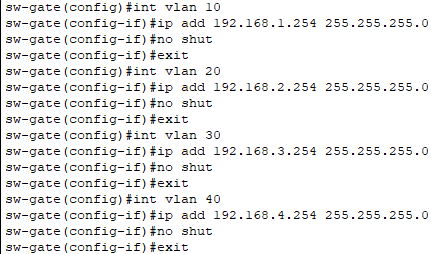

  4. 先开启三层功能，再起虚接口并配置IP（网关）



• 配置路由部分

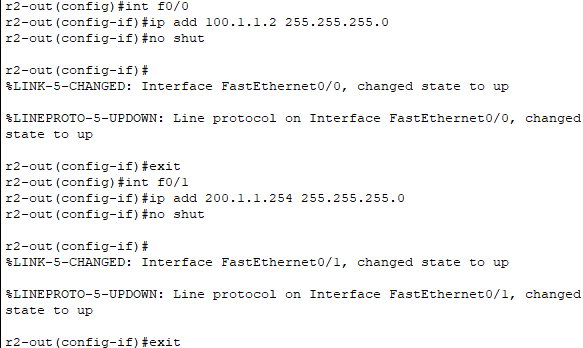

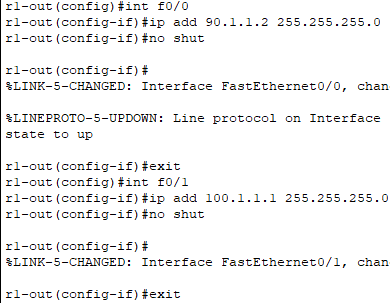

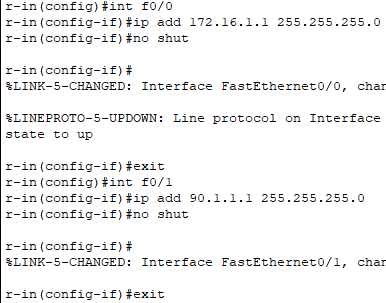

  1. 开启三层交换机和路由器的端口并配置IP





  2. 配置路由表

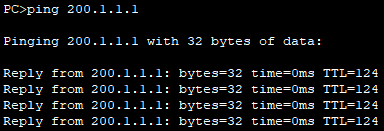

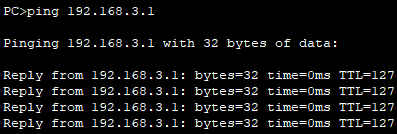

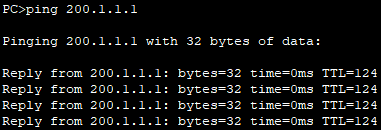

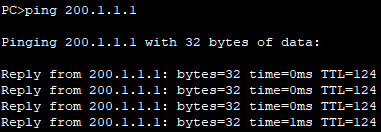

• 给所有PC配好IP，验证销售部是否可以ping通互联网，及销售部能否访问财务部，及财务部能否ping通互联网



2）配置ACL

0. 先判断要在哪里创建扩展/标准ACL表：第一条要求：要求销售部只能访问内网，不能访问互联网，那么可以在sw-gate的f0/3接口出方向添加ACL表；第二条要求：任何部门均不能访问财务部，但不能影响财务部上网，那么可以在sw-gate的f0/2接口出方向添加ACL表。由于要在一个三层交换机上的两个不同接口添加ACL表，所以可以通过命名的方式创建两张扩展ACL表：用于要求1的表命名为sales_net_play；用于要求2的表命名为fiance_access

• 要求一：要求销售部只能访问内网，不能访问互联网

  1. 通过命名的方式创建第一张扩展ACL表–sales_net_play，并添加相关条目（错误的！后面要修改条目内容）



  2. 将sales_net_play表应用到sw-gate的f0/3接口出方向（正确）



• 要求二：任何部门均不能访问财务部，但不能影响财务部上网

  1. 再通过命名的方式创建第一张扩展ACL表–fiance_access，并添加相关条目（错误的！一会要修改一下）



  2. 将fiance_access表应用到sw-gate的f0/2接口出方向（正确）



• 删除和插入新的条目

  1. 发现finance_access表中没有满足财务部可以上网的要求，且财务部中有很多PC不是只有192.168.3.1这一台，所以需要将deny ip any host 192.168.3.1这条条目删除，再插入新的

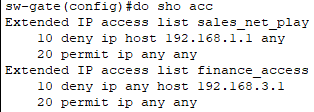

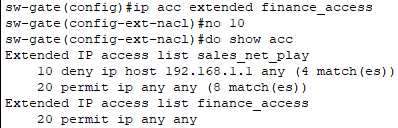

     • 查看sw-gate中的所有的ACL表及当中的所有条目，查看到需要删除的条目ID为10，且要在条目ID为20的条目前插入新的条目



     • 删除条目ID为10的条目，并查看是否删除成功



     • 添加新的条目，条目ID必须小于20，并查看是否添加成功（正确）



  2. 发现sales_net_play表中的deny ip host 192.168.1.1 any条目中，销售部是一个部门，而不是一个IP，且这条要求的条目只根据源IP过滤，所以用命名的方式创建标准ACL即可

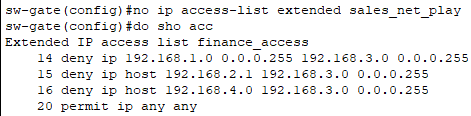

     • 删除原来创建的名为sale_net_play的扩展ACL表

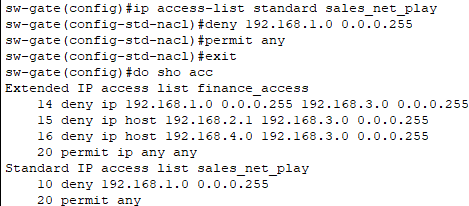

     • 用命名的方式创建标注ACL表，并添加条目，查看是否添加成功（成功）



3）验证

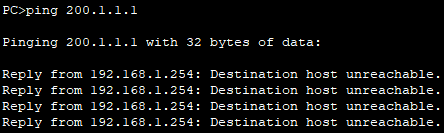

• 验证销售部还能否ping通互联网，及销售部还能否ping通财务部，即财务部还能都ping通互联网



  经过sw-gate的f0/3接口会被禁止通过，则sw-gate会利用ICMP协议生成ICMP报文，类型字段为3。再从vlan10的网关接口发出去，所以显示是来自192.168.1.254回复的信息

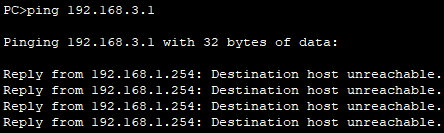

  sw-gate收到目标IP为财务的时会禁止通过，最后还是由sw-gate使用ICMP回馈错误信息，从vlan10的网关发出去，所以还是显示来自192.168.1.254回复的消息
