day15、2 - VLAN实验

一、实验要求

• 要求有三台交换机，交换机之间相互连接，每台交换机上连接三个PC，即一共九台PC，要求每台交换机的端口都划分三个vlan：vlan10，vlan20，vlan30。

• 现在要求同一局域网中，不同的VLANID之间无法通信，相同的VLANID间即使跨交换机也可以实现通信

• 如图所示：



二、实验步骤

1.搭建网络，连接设备

2.给sw1配置vlan及trunk

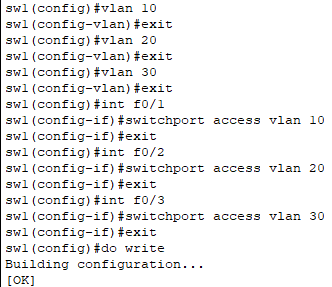

• 打开交换机sw1的命令行窗口，输入以下命令创建vlan，再将连接了主机的端口加入对应的vlan



  真实环境中可以一次性输入vlan 10,20,30创建多个vlan，但思科模拟器只支持一个一个创建

• 进入连接交换机的端口配置模式，输入以下命令为端口配置Trunk



• 查看vlan表查看是否配置成功：f0/1，f0/2，f0/3端口分别加入了vlan10，vlan20，vlan30；且f0/4由于已经配置成中继端口，所以不属于任何vlan，即不会出现在vlan表中



3.给sw2配置vlan及trunk

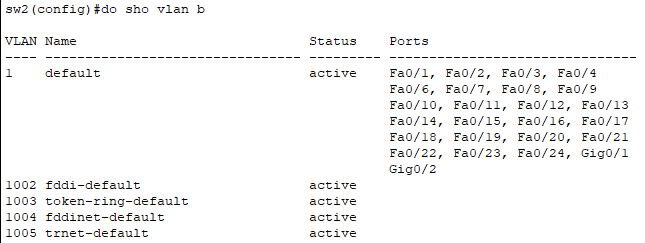

• 先查看一下vlan表：发现在未进行任何配置的默认情况下，交换机已经开启了vlan技术，且所有的端口默认加入vlan1，但此时会发现f0/5端口即sw2连接sw1的端口，已经不在vlan表中，即当我们配置sw1的中继端口时，此软件会自动将连接的sw2交换机的端口也配置成中继端口，但是现实中需要我们手动配置另一端的中继端口

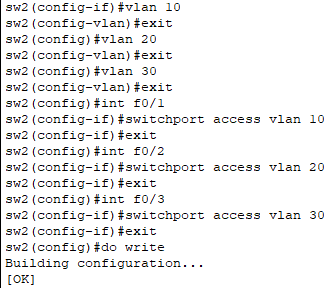

• 创建vlan，再将连接了主机的端口加入对应的vlan

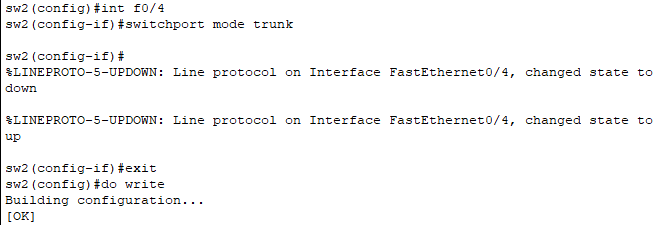

• 再进入sw2的f0/4端口将此端口配置trunk

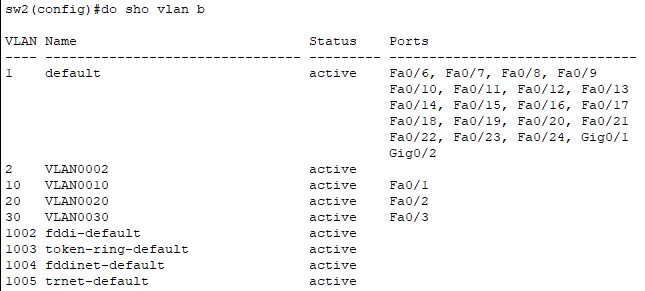

• 再次查看vlan表确认是否配置完成：确认sw2的接入端口和中继端口都已经配置完成



4.给sw3配置vlan及trunk

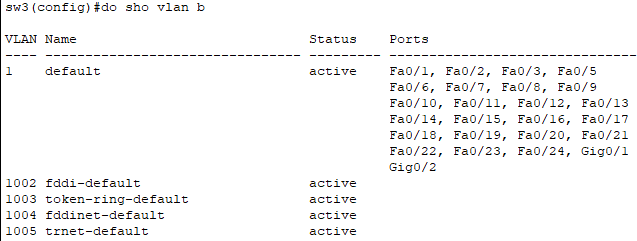

• 先查看sw3的vlan表：发现同样的f0/4端口已经自动配置成了trunk端口，其他的都是默认加入vlan1



• 创建vlan，再将连接了主机的端口加入对应的vlan

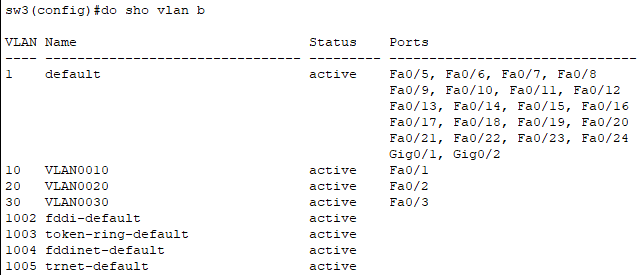

• 查看vlan表查看是否配置成功



5.验证相同的VLANID间即使跨交换机也可以实现通信

• PC1向PC4和PC7通信：成功



6.验证不同的VLANID之间无法通信

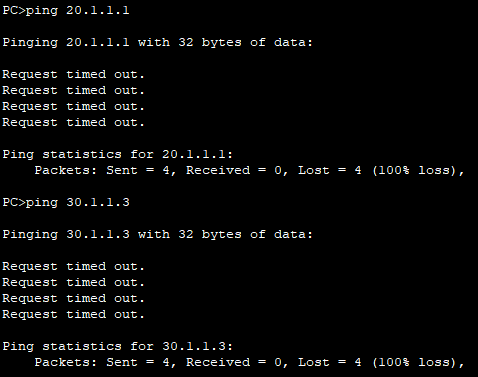

• PC1向PC2和PC9通信：失败
