本文详细解析了EasyNVR级联EasyGBS时云台控制功能的问题，包括放大缩小按钮不可用的情况。通过深入分析GB28181协议的加密与解密过程，找到了问题根源并提供了具体解决方案，最终实现了云台控制功能的正常运作。

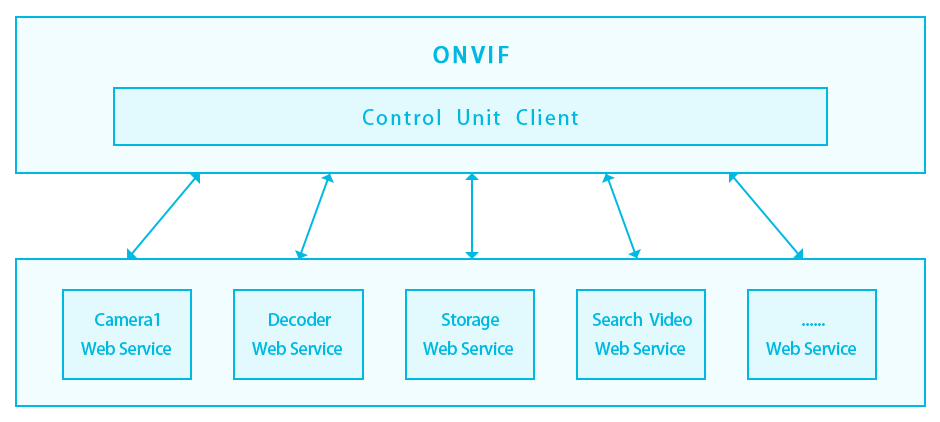

TSINGSEE青犀视频介绍过关于EasyNVR云台控制——onvif协议的作用，EasyNVR级联EasyGBS也可以控制云台。

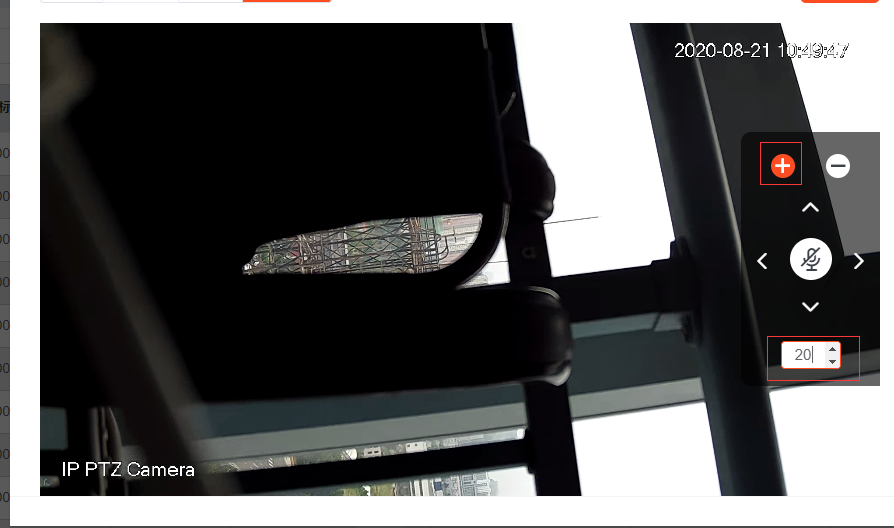

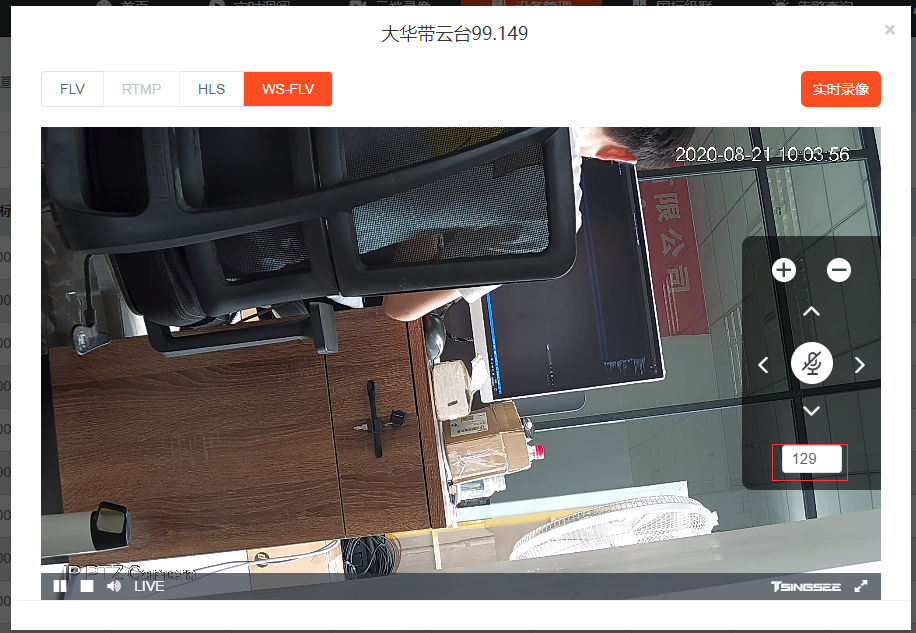

EasyNVR级联EasyGBS后，在EasyNVR中使用Onvif协议接入支持云台控制的设备，将EasyNVR级联到EasyGBS，在EasyGBS中播放支持云台的设备，点击云台控制按钮中的放大、缩小按钮，发现按钮不可用，当将云台速率调至大于130后，放大、缩小按钮才能起作用。

原因分析

由于是EasyNVR级联注册到EasyGBS控制摄像头，这个云台控制流程是：EasyGBS向EasyNVR发送控制指令，EasyNVR接受到指令后，EasyNVR在通过Onvif协议控制摄像头。那我们就按照这个流程一步步分析。

1、先查看EasyNVR本身通过Onvif协议控制摄像头有没有问题。我们通过EasyNVR的云台控制功能控制摄像头没有问题，于是我们排除了摄像头Onvif协议的问题。

2、EasyGBS向EasyNVR发送的云台控制指令是通过GB28181协议发送的，需要按照GB28181协议对这个指令进行加密，然后EasyNVR接受到指令后解密。

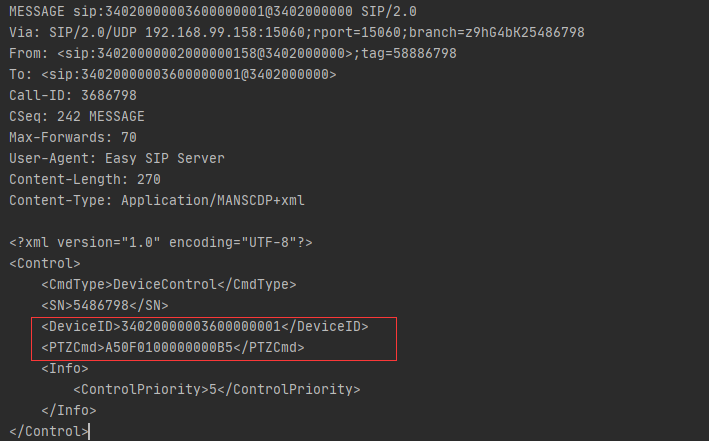

3、分析日志，日志反馈了两个重要信息，一个是EasyGBS的通道ID（DeviceID）、一个是加密后的控制指令（PTZCmd）。这个信息的反馈代表EasyGBS和EasyNVR的交互没有问题。

4、接下来我们分析指令本身是否有问题。

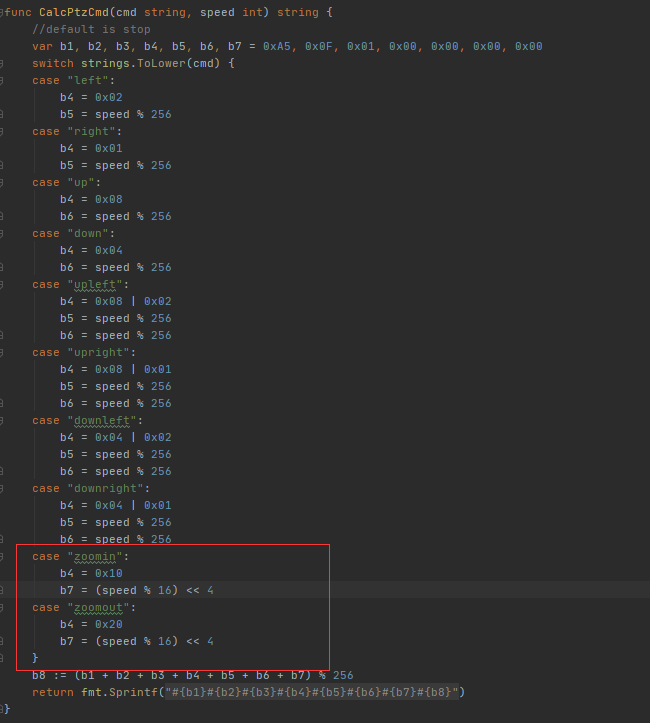

这个EasyGBS对云台控制的两个参数（cmd:控制指令；speed：速度）符合GB28181协议进行加密的方法，然后得到PTZCmd。

此方法是EasyNVR将PTZCmd反解得到cmd和speed。查看这两个参数是不是能对应得上。然后发现就是这里有问题。

/**
反解PtzCmd
*/
func ParsePtzCmd(ptzcmd string) (cmd string, speed int, err error) {
   ptz, _ := hex.DecodeString(ptzcmd)
   if len(ptz) != 8 {
      return "", 0, fmt.Errorf("error")
   }
   var b1, b2, b3, b4, b5, b6, b7 = 0xA5, 0x0F, 0x01, 0x00, 0x00, 0x00, 0x00
   b1 = int(ptz[0])
   b2 = int(ptz[1])
   b3 = int(ptz[2])
   b4 = int(ptz[3])
   b5 = int(ptz[4])
   b6 = int(ptz[5])
   b7 = int(ptz[6])
   b8 := int(ptz[7])
   b8Tmp := (b1 + b2 + b3 + b4 + b5 + b6 + b7) % 256
   if b8 != b8Tmp {
      return "", 0, fmt.Errorf("error")
   }

   switch b4 {
   case 0x01:
      cmd = "right"
      speed = b5
   case 0x02:
      cmd = "left"
      speed = b5
   case 0x04:
      cmd = "down"
      speed = b6
   case 0x08:
      cmd = "up"
      speed = b6
   case 0x04 | 0x01:
      cmd = "downright"
      speed = b5
   case 0x04 | 0x02:
      cmd = "downleft"
      speed = b5
   case 0x08 | 0x01:
      cmd = "upright"
      speed = b5
   case 0x08 | 0x02:
      cmd = "upleft"
      speed = b5
   case 0x10:
      cmd = "zoomin"
      speed = b7 >> 4
   case 0x20:
      cmd = "zoomout"
      speed = b7 >> 4
   }
   return cmd, speed, nil
}

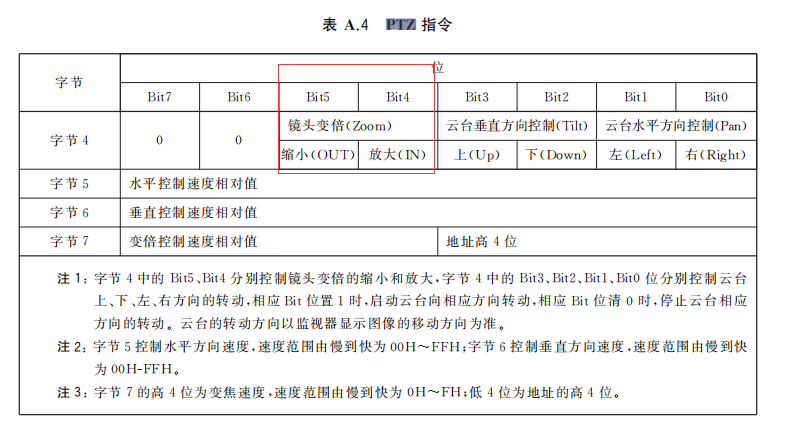

5、查看GB28181文档，分析是加密出错还是解密出错。
