一、方案背景

室外监控前端点位建设，是智能监控系统数据采集的基石。与EasyCVR视频融合平台协同，可打造出高效、稳定的监控体系。本方案全面覆盖立杆搭建、设备箱安置、前端布线规划、取电设计以及防雷接地措施等关键环节。

二、EasyCVR功能概述

1）支持多种协议：EasyCVR平台支持市场主流标准协议（GB/T 28181、GB/T 35114、GA/T 1400、JT808、RTSP、RTMP、ONVIF）和厂家私有协议与SDK接入（包括海康Ehome、海康SDK、大华SDK、华为SDK、宇视SDK、乐橙SDK、萤石云SDK等）。

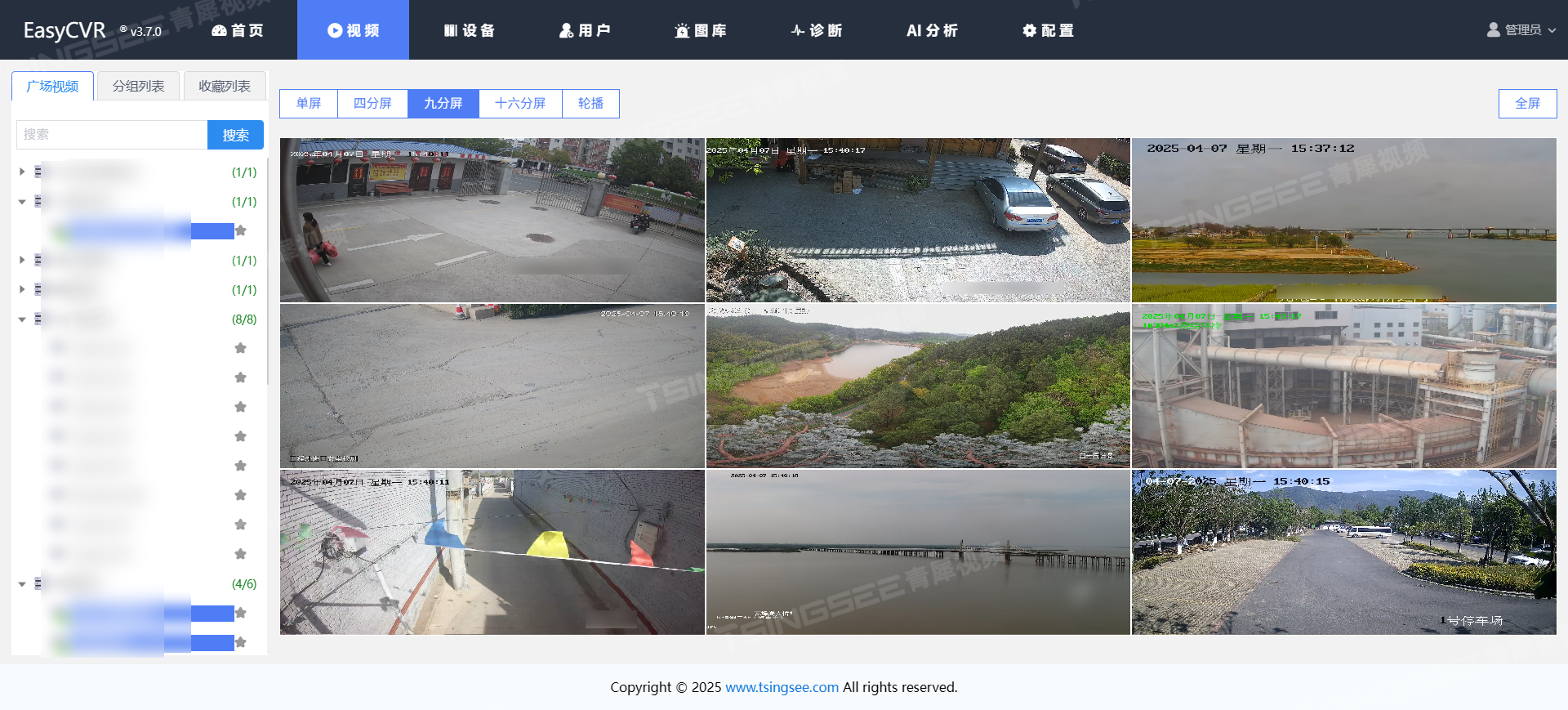

2）远程监控：支持7×24小时远程实时监控，支持多路视频流同时播放，提供1/4/9/16画面分屏及自定义轮播功能。

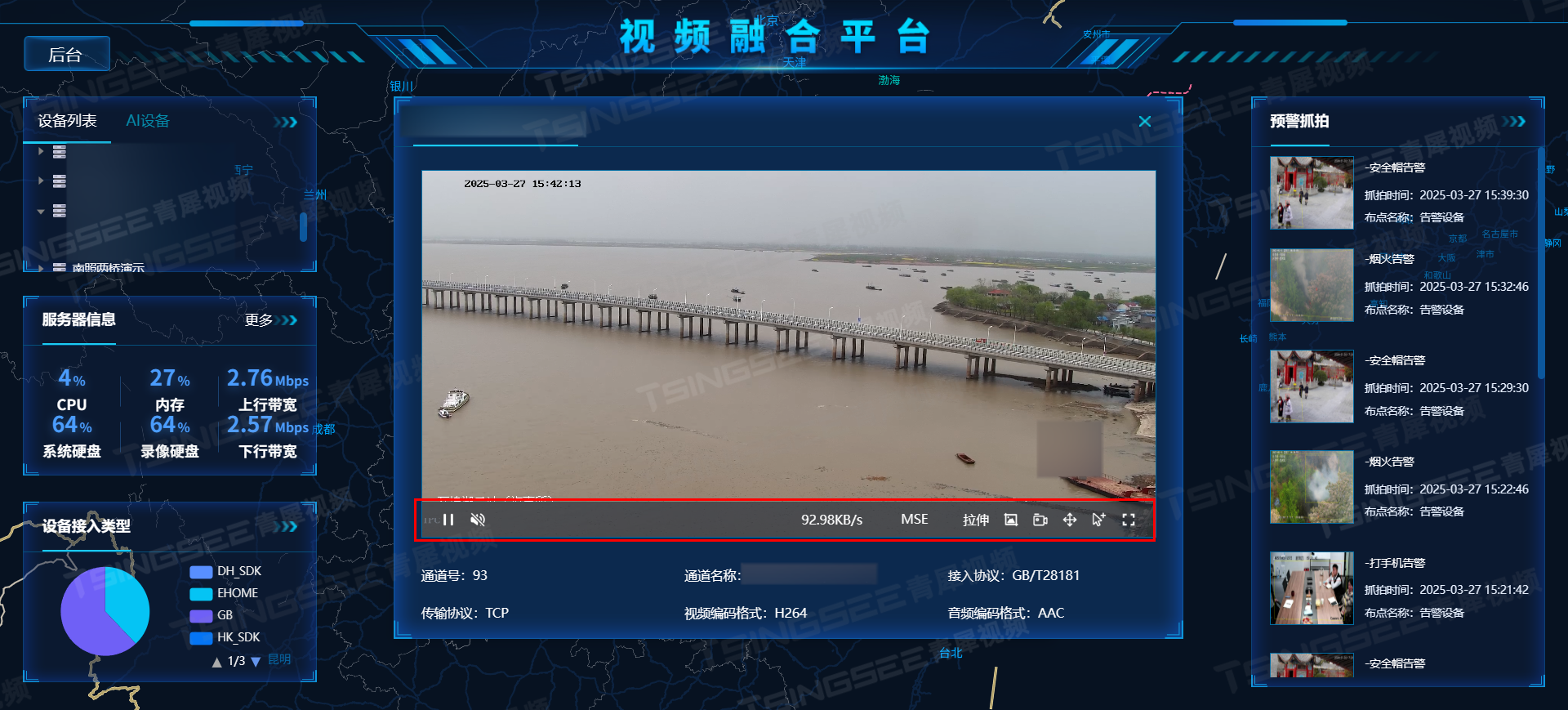

3）云台控制：支持多种协议的云台控制功能，包括ONVIF、GB28181、海康Ehome、大华SDK等，支持云台控制和预置点设置。用户可以通过手动或自动操作，对前端设备的镜头调焦、转向等动作进行遥控。

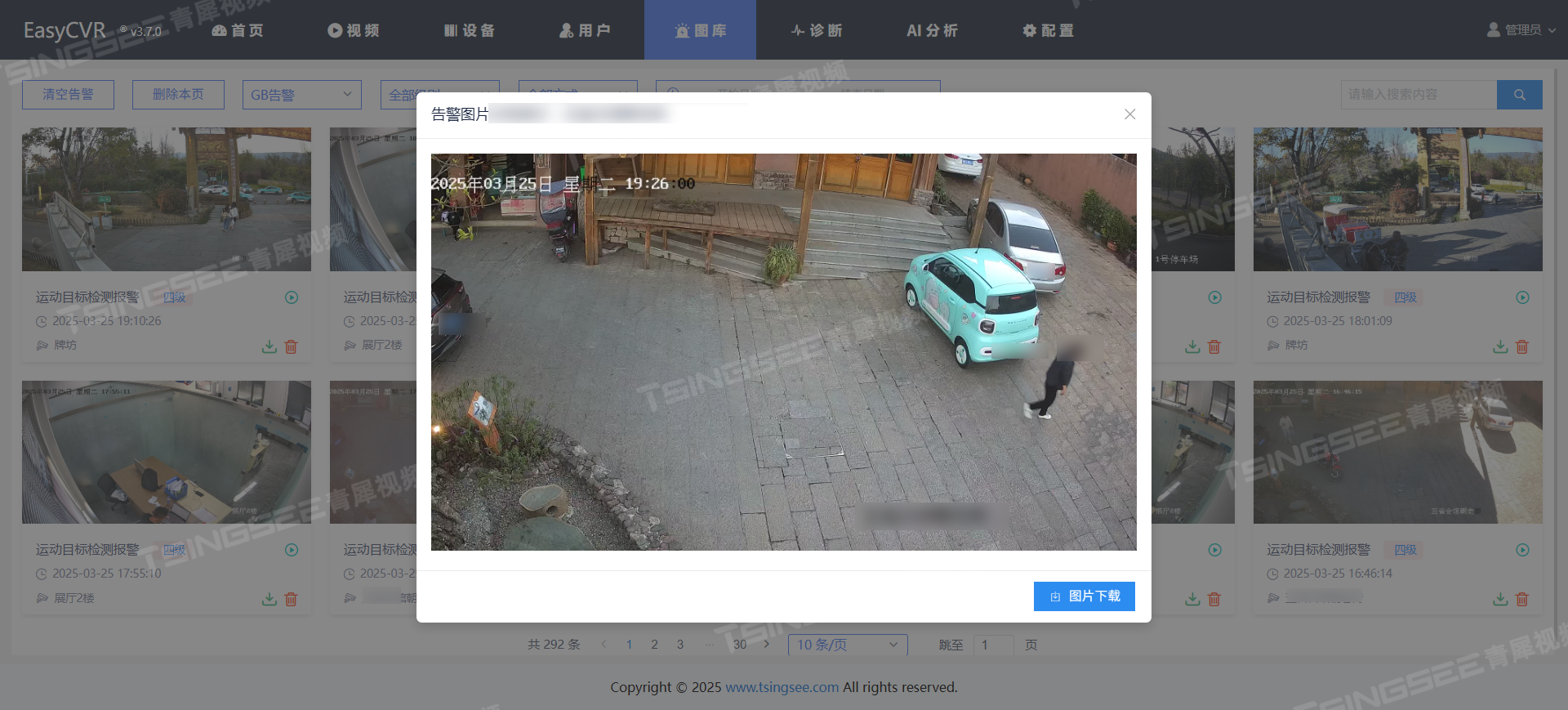

4）告警图库：支持接收来自协议接入的设备告警（GB28181/Ehome）、AI告警以及视图库GA/T1400的告警。告警消息支持查看、筛选、检索、图片/视频下载，并能通过配置进行多种方式（微信、语音、邮件等）推送给管理人员。

三、视频监控前端点位建设

1）立杆建设

监控及治安卡口设备安装于立杆之上，立杆形式依功能而定。选用4-6米高、横臂1-3米的热镀锌喷塑钢管作监控立杆，横臂装避雷针，让摄像机与设备箱处于保护角内防直击雷，避雷针下引线连接防雷接地体，设计符合国标与行业标准。

监控立杆：室外摄像机装在立杆上，需视野开阔、画面稳定。监控杆高度依现场而定，装在路口或路边时要兼顾行车安全，搭配抱杆箱放置网络设备。立杆用锥型热镀锌管（底径180mm、上径90mm、壁厚6mm），配C25及以上混凝土基础（深度≥1400mm），确保6级风下稳固。前端电源、交换机、防雷器等设备放在具备防雨、防尘、防高温、防盗功能的设备箱内，便于保障数据传输。
地笼：每根立杆配备包含地笼骨架、镀锌扁铁、接地桩、通线管和接地电缆的地笼，保障立杆稳固支撑与接地安全。

2）设备箱建设

监控前端设备箱安装：箱体选用1.2mm不锈钢板，经喷塑、丝印，规格500×400×250mm，配双抱箍、防水锁，箱门贴超10mm密封条防水。箱内装铝板、避雷器、空开等。设备箱安装在监控立杆2.5m高处，设防雷与接地柱，以铜线连镀锌扁铁。箱内设备与EasyCVR平台协作，网络设备将前端视频数据快速传至EasyCVR，在此完成设备状态监控、数据汇聚、转码、分发，为用户提供实时监控画面。
机箱内布线：监控点用CAT6国标网线连接摄像机、避雷器与网络设备。强、弱电线路分别从杆体不同穿线孔接入设备箱，箱内以隔板隔开，两端设专用穿线孔，确保强弱电间距合规。无线端做好永久标记，保障数据稳定传输，为EasyCVR视频监控提供有效监控数据。

3）前端布线

电缆沟施工要求严格，沟深需保证电缆穿线套管顶部距路面≥450mm，沟体应平直或略呈倒 “U” 形，沟底需平整。清理碎屑后，铺50-80mm厚细沙。无窨井的拐弯处，线管圆角半径R≥20D（D为电缆外径）。电缆沟修复标准因位置而异：机动车道用25#以上混凝土修复，高出原路面0-5mm；人行道与绿化带按原貌修复。若采用硬质塑料管，需设30-50mm厚混凝土保护层。在杆件、控制机箱旁，电缆拐弯处，或电缆管直线长度超60米、两端高差超100mm时，均应设置窨井。窨井井底中心垂直埋入200mm长的2寸镀锌管作为渗水孔，四壁及底部（除渗水孔外）批荡水泥砂浆，渗水孔面低于底部5mm，以保障线路安全，确保数据稳定传输。

4）前端取电及实施

前端设备就近从路灯或周边住宅取220V市电，接入设备箱前增设独立电表，与主干线路隔离，做好漏电、防雷防护。供电线路全程无接头，设清晰标识，由立杆下端接线井接入设备箱。非终点线路经设备箱迂回至接线井继续传输。设备箱与接线井均设标识，设备箱标注 “源头”“去向”，接线井放置抗腐蚀永久标牌。所有接线在设备箱内完成，接线井无供电线路接头。取电线路接入设备箱空气开关电源输入端，经二合一避雷器连接电源适配器，实现供电。同一位置的多个前端摄像机由设备箱统一供电，保障视频数据采集与传输的连续性。

5）防雷接地

严格按国标施工，控制立杆防雷接地电阻≤10Ω，依地形定制接地网。立杆基础由钢筋网与混凝土构成，选用3根Ф50mm钢管或50×50×5mm角钢做接地极，以镀锌扁钢焊成接地网并连接法兰盘，接地极均热镀锌。遇高土壤电阻率，用垂直接地极搭配减阻剂降阻。立杆摄像机横臂设避雷针，下引线与接地引线接入接地体。设备箱内装铜质接地排，以16mm²软质铜绞线连接接地体，箱内设备借二合一避雷器防雷，金属外壳等连至接地铜排。
