ADM1191电流计的使用

一、pin脚定义

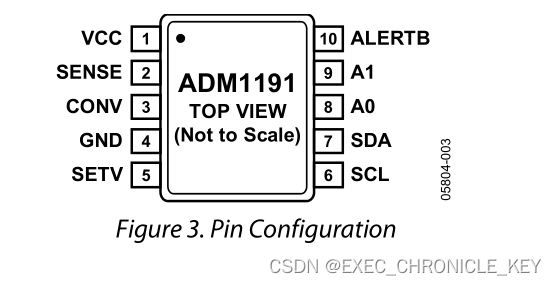

1. ADM1191电流计的pin脚定义如图

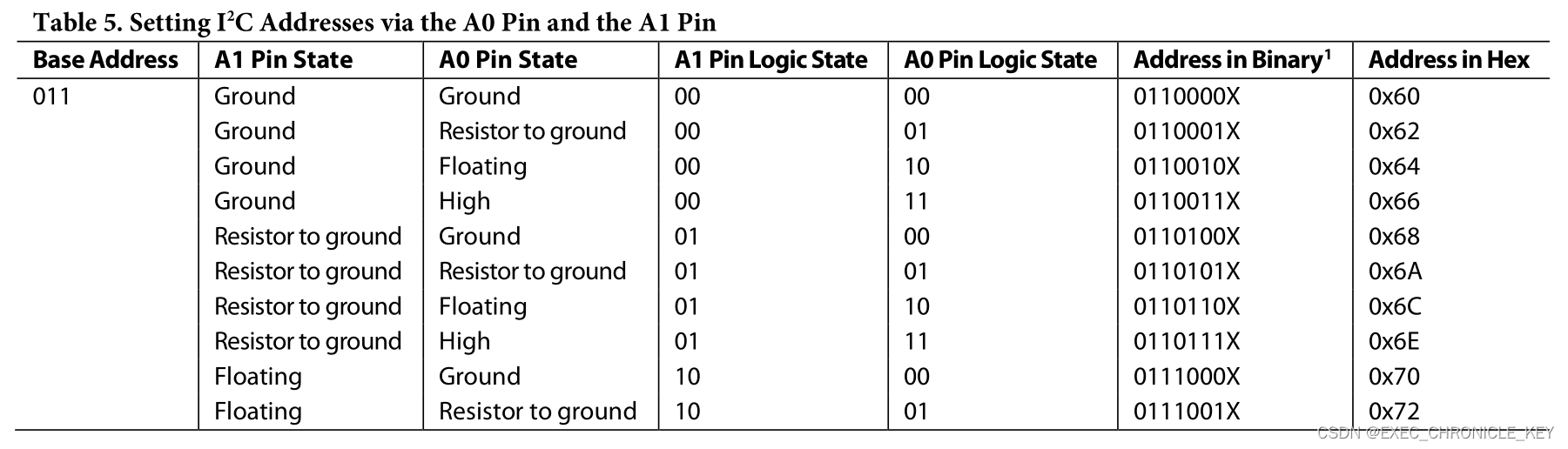

2. A0、A1用来确定电流计的设备地址，具体定义见下图

3. sense为电流检测输入引脚，VCC引脚与sense引脚之间需要放一个检测电阻，这个电阻的阻值是电流转换公式的一个必要参数。

二、操作指令

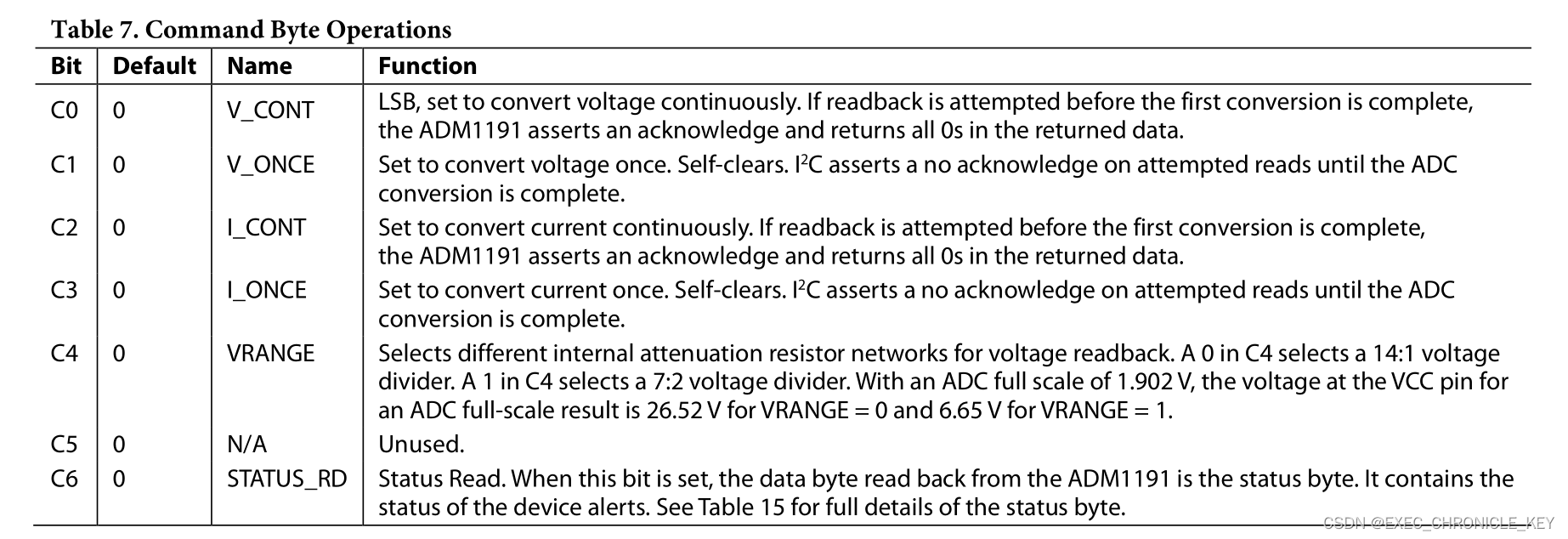

1. 操作指令见下图

   单独开启电压持续转换的指令为：0x01
   单独开启电流持续转换的指令为：0x04
   同时开启电流和电压持续转换的指令为：0x05

三、数值转换

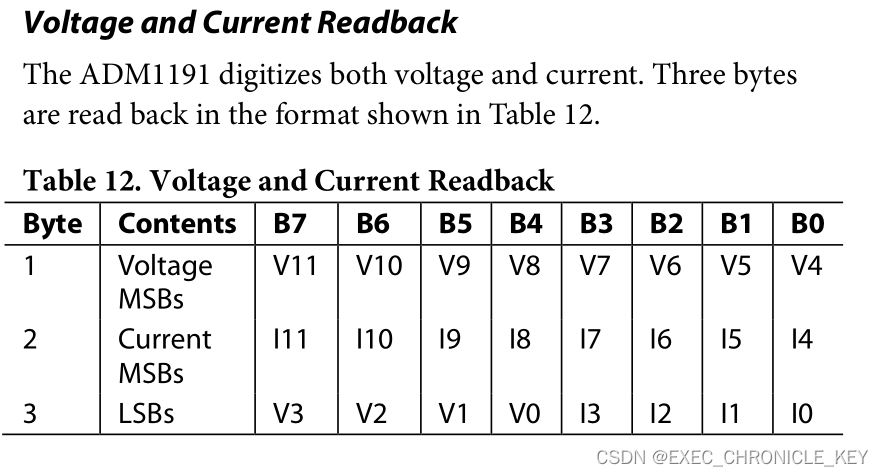

以0x05模式为例，读数时adm1191会返回3个字节的数据，定义如下图

第一个字节为电压值的5~12位，电压值前4位在第三个字节的高4位，
第三个字节的低4位加上第二个字节的高8位可以得到完整的电流读数。

四、数值转换代码示例

                    temp[3]={0};
                    ret = i2c_ReadBytes(temp,0x60,3);
                    if(ret) {
                        code = ((u32)temp[1]<<4) + ((u32)temp[2]&(0xF));

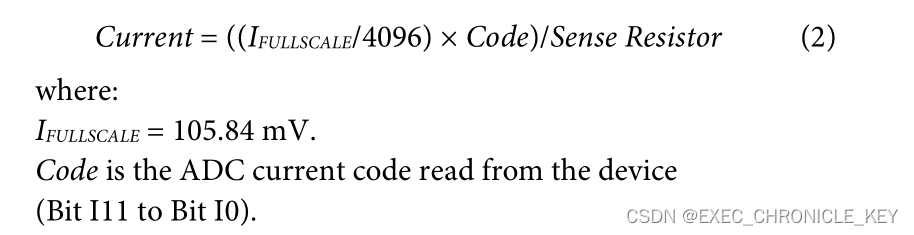

                        Vcc_current = (105840*code/4096)/1;
                    }

其中，temp为读回的3个字节数据,code为电流读数，sense电阻值为1欧，最后得到的结果单位为uA.
