TM1026M指纹识别模块+STM32

前言

网上淘了几块指纹模组，特别便宜，尝试了几天研究，资料特别少，但总算完成了基本的一些功能，总的来说有设计缺陷，不想再折腾了，就像前面说的，有设计缺陷，没找到后续的升级版，有推出迭代款可以继续研究。

关于贝尔赛克

贝尔赛克（BIOSEC）是上海图正信息科技股份有限公司旗下的核心品牌，专注于生物识别技术领域，尤其在指纹识别模组及解决方案方面处于行业领先地位。

关于指纹模组

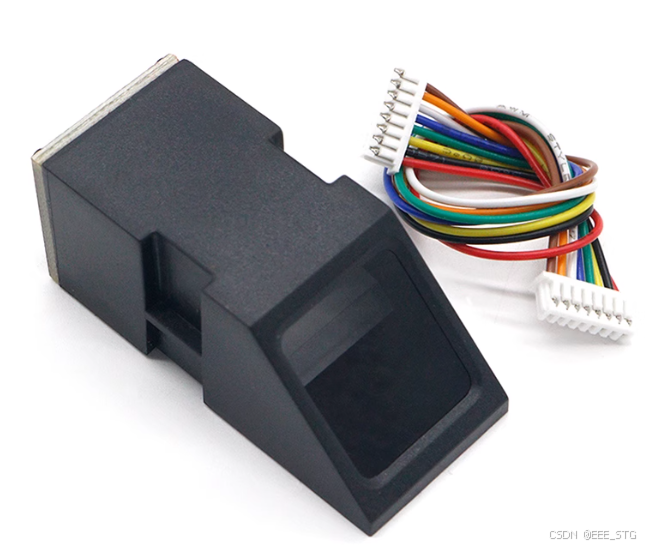

其他型号：AS608（杭州晟元芯片技术有限公司（Synochip））

杭州晟元数据安全技术股份有限公司，成立于 2005 年，专注于指纹识别和信息安全芯片。他们是国内首家推出指纹识别 SoC 芯片的公司，市场占有率很高。

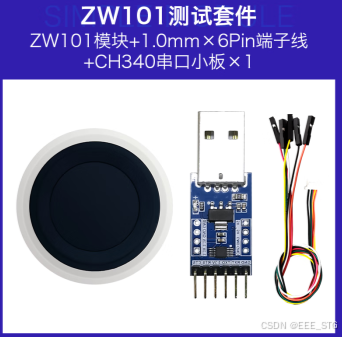

其他型号：ZW101（HLK-ZW101）海凌科电子

这家公司专注物联网开发，消费类产品应用，算是最适合养活嵌入式工程师的企业。

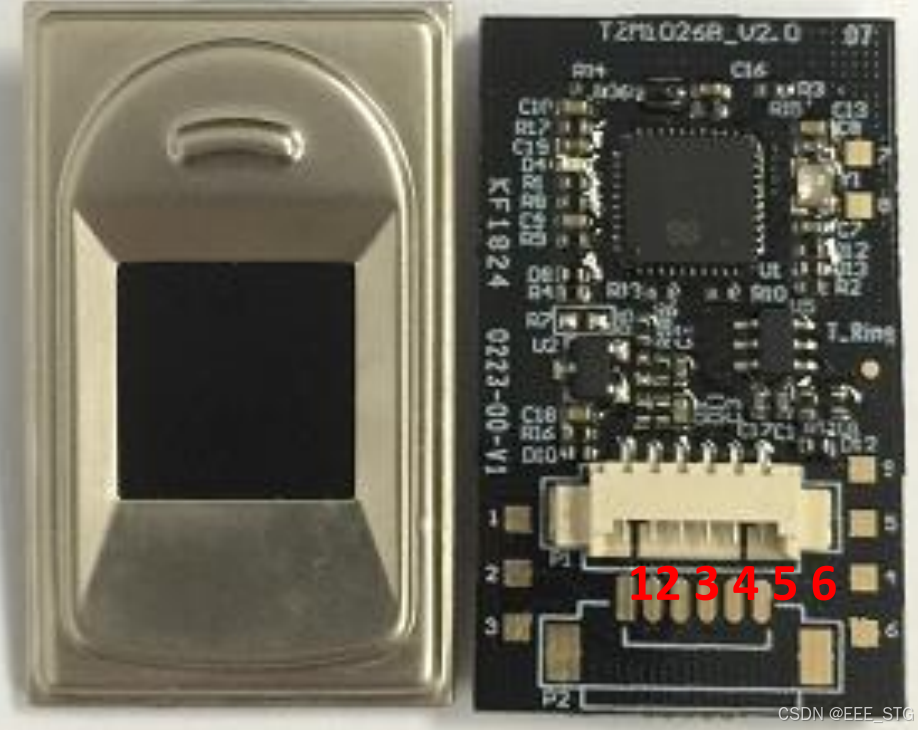

TM1026M

贝尔赛克 TM1026M 系列半导体一体化指纹模组，主要由公司具有自主知识产权的指纹

传感器 TS1026M，指纹芯片 TA0702 和指纹算法等组成。

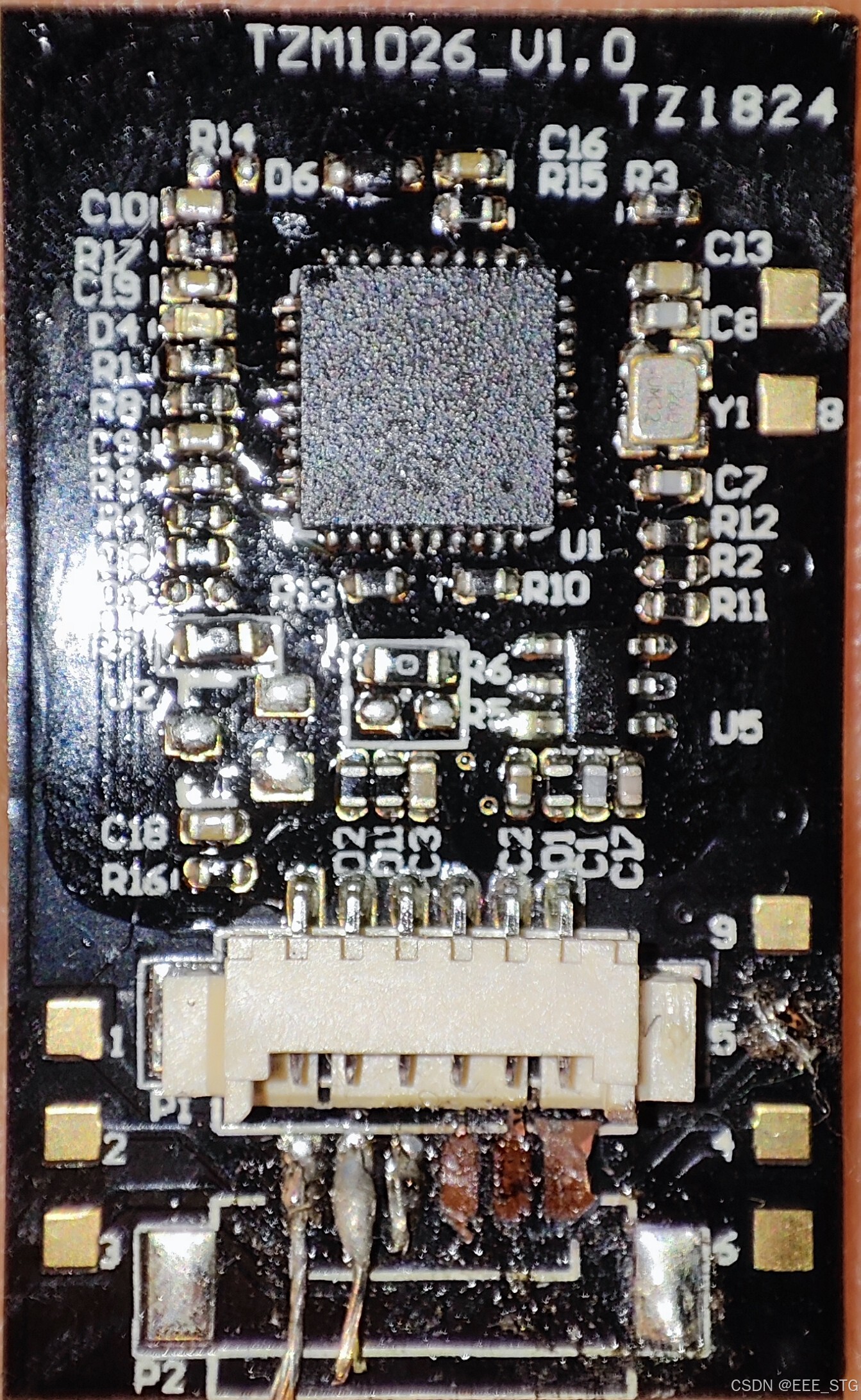

从网上淘回来的报废模块，甚至看到版本号都是1.0，应该是还未推广的，芯片倒是自主研发的，丝印是公司的logo

在网上找了一些资料下载下来之后，翻手册，写代码

1.用串口助手连接上位机，发送了注册指令，查看指纹数目等指令验证模块的功能

2.挑选了几个可用的指令，例如注册，删除，查询和对比等，实用的命令语句少

3.指纹图像特征无法提取，比如我想提取指纹二进制图像投影到OLED，返回的串口数据有几百个字节，完全无法转化，或者解析，没有给定尺寸，所以失败

4.注册和识别时，电流甚至有40mA，OLED几次乱码屏闪，刷新无效

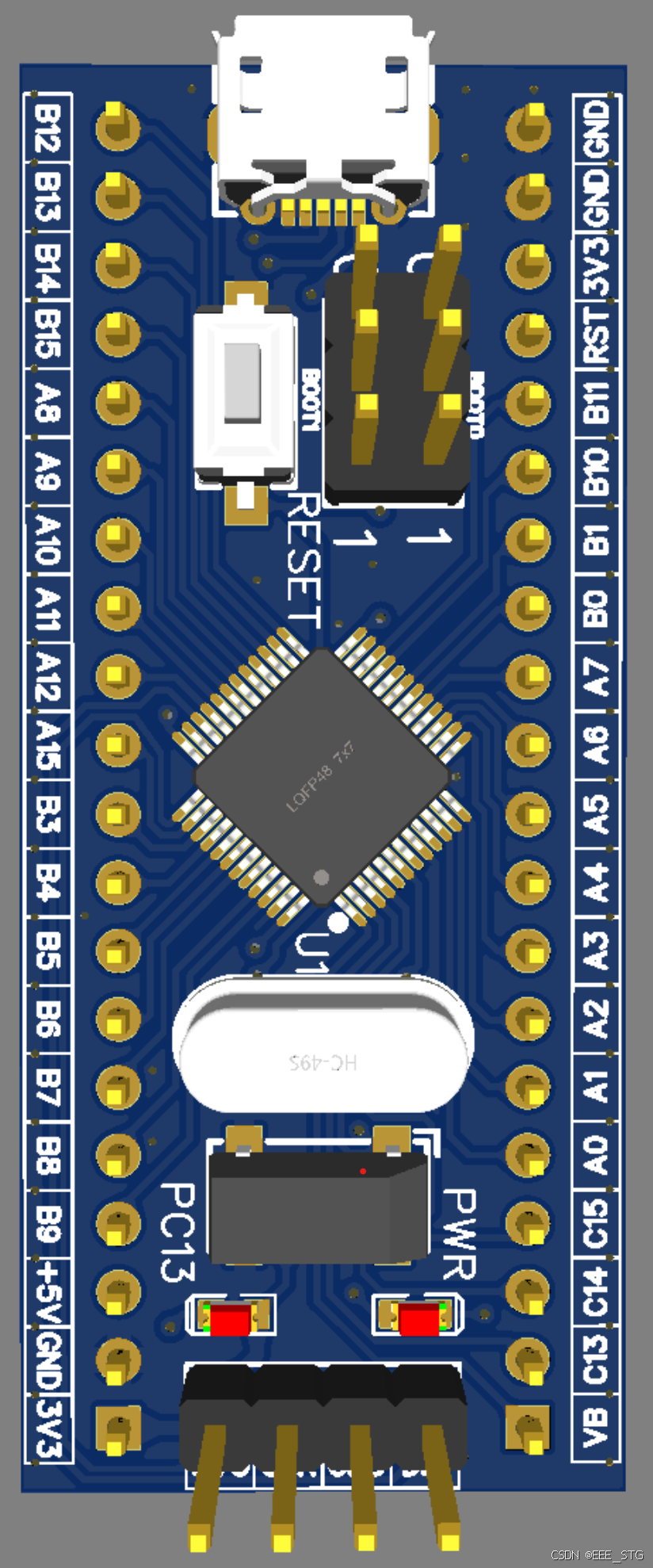

虽然总结下来有这么多问题，但两三天的努力不是没有成果，目前能实现注册，识别两个功能，用STM32外部中断识别按键，进入注册模式，主函数循环显示，刷新当前状态和数据，附上压缩包，一些资料和上位机软件。

附上代码：

结语

关于TM1026M的开发远不止于此，也碍于本人的技术有限，能力支撑不了深入的探索，但是对于未来，我还是有信心能够突破，在此封印，等待未来解封。
