RT_Thread内部机制——消息队列

1、消息队列分为？

1.1、空闲消息队列

        由链表msg_queue_free来指示；

1.2、数据消息队列

        队头是链表msg_queue_head，队尾是链表msg_queue_tail；

2、消息队列如何读写数据？

2.1、写

从msg_queue_free拿一个消息块来放数据，msg_queue_free指向下一个空消息块，这个存有数据的消息块排到队尾msg_queue_tail;

如果没有空间可写，可挂起到suspend_sender_thread；

2.2、读

从队头msg_queue_head取出消息块，msg_queue_head指向数据消息队列next，读完后的消息块成为空闲消息块插入msg_queue_free的头；

如果没有数据可读，可挂起到suspend_thread；

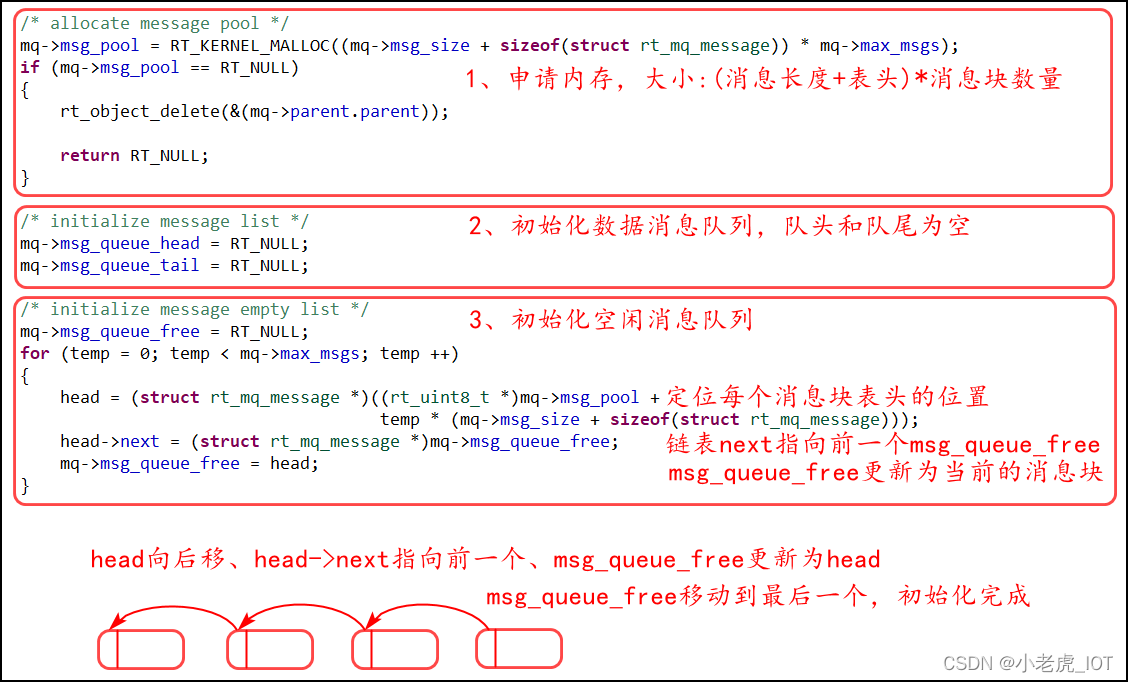

3、rt_mq_create里如何初始化消息队列？

4、发送消息的过程

rt_err_t rt_mq_send_wait(rt_mq_t     mq,
                         const void *buffer,
                         rt_size_t   size,
                         rt_int32_t  timeout)
{
    //获取空闲消息队列
    msg = (struct rt_mq_message *)mq->msg_queue_free;

    //如果无空闲块，且不等待，return -RT_EFULL;

    //消息队列已满
    while ((msg = mq->msg_queue_free) == RT_NULL){
        //挂起到suspend_sender_thread
        //开始线程自带的，超时时间为timeout的定时器
        //调用rt_schedule();让出CPU资源
        //如果超时，return thread->error;
    }

    //取出一个空闲消息块，mq->msg_queue_free = msg->next;
    //复制消息的内容，rt_memcpy(msg + 1, buffer, size);
    //消息放到队尾，mq->msg_queue_tail = msg;
    //消息数目加1，mq->entry ++;

    //如有接收等待的线程，唤醒
    if (!rt_list_isempty(&mq->parent.suspend_thread)){
        rt_ipc_list_resume(&(mq->parent.suspend_thread));
        rt_schedule();
    }
}

5、接收消息的过程

rt_err_t rt_mq_recv(rt_mq_t    mq,
                    void      *buffer,
                    rt_size_t  size,
                    rt_int32_t timeout)
{
    //如果消息队列为空，且timeout == 0，直接return -RT_ETIMEOUT;

    //消息队列为空
    while (mq->entry == 0){
        //挂起到mq->parent.suspend_thread
        //开启定时器
        //调用rt_schedule();让出CPU资源
        //如果超时，return thread->error;
    }

    //从队首msg_queue_head获取数据
    msg = (struct rt_mq_message *)mq->msg_queue_head;
    //队首后移
    mq->msg_queue_head = msg->next;
    //消息数目减1
    mq->entry --;
    //复制消息的内容到buffer
    rt_memcpy(buffer, msg + 1, size > mq->msg_size ? mq->msg_size : size);
    //该数据块挂到空闲队列上
    msg->next = (struct rt_mq_message *)mq->msg_queue_free;
    mq->msg_queue_free = msg;

    //如有发送等待的线程，唤醒
    if (!rt_list_isempty(&(mq->suspend_sender_thread))){
        rt_ipc_list_resume(&(mq->suspend_sender_thread));
        rt_schedule();
    }
}
