实验内容

编程实现按下实验箱键盘后，按键编号会从左到右依次显示在6个数码管上。

实验说明

键盘采用4×4键盘，每个数码管显示值可为0~F共16个数。按键编号从上到下，从左到右记作0~F。程序中DS:3000H开始的6个字节定义为键盘缓冲区和显示缓冲区，存放要显示的按键编号。

程序采用“行扫描法”识别按键后，将按键编号存入键盘缓冲区。然后采用“逐位快速轮循”方式将缓冲区中的按键编号显示在对应的数码管上。

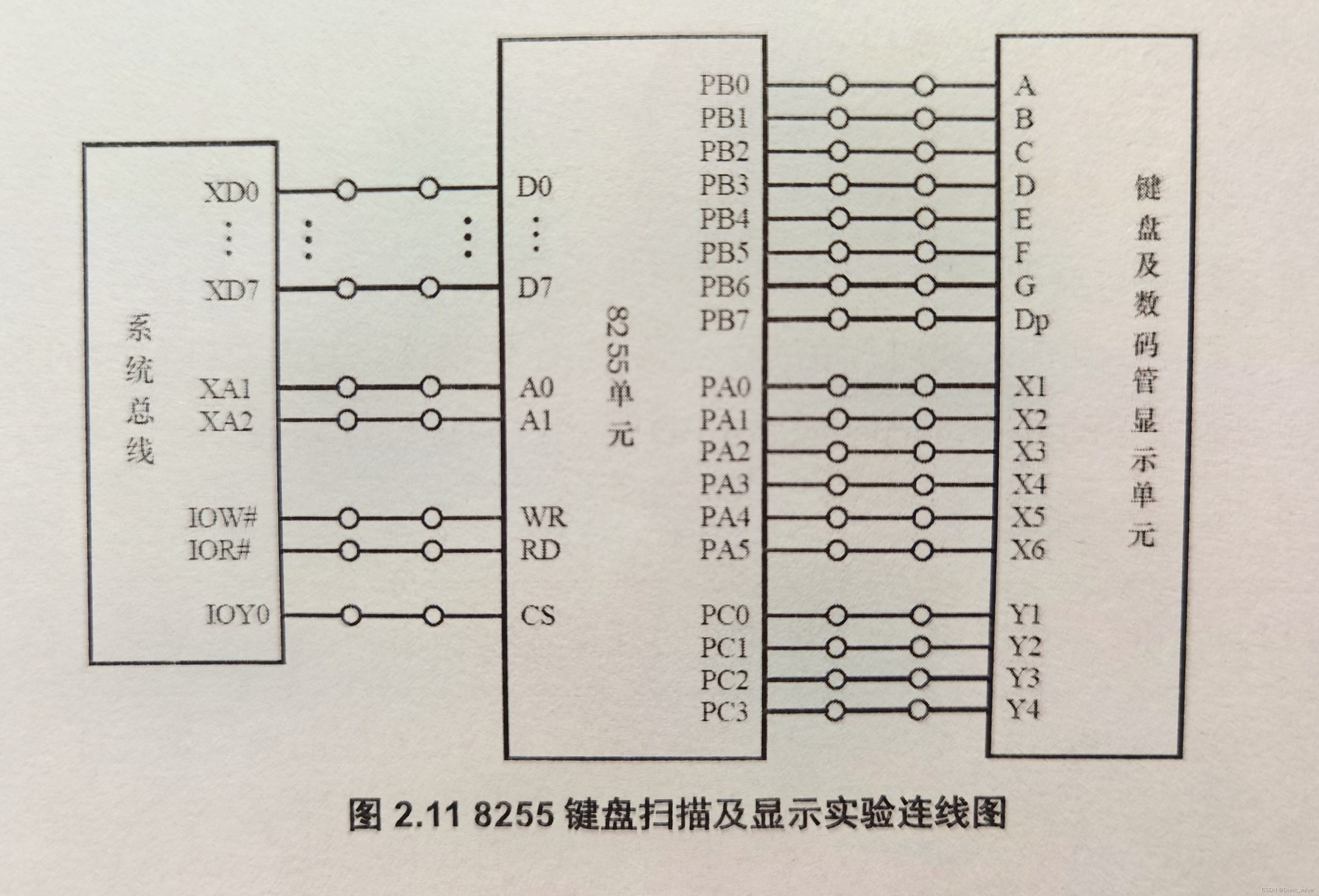

实验电路及连线

实验代码

IOY0            EQU     0600H
MY8255_A        EQU     IOY0+00H*2
MY8255_B        EQU     IOY0+01H*2
MY8255_C        EQU     IOY0+02H*2
MY8255_CON      EQU     IOY0+03H*2

SSTACK SEGMENT SSTACK
    DW 16 DUP(?)
SSTACK ENDS

DATA SEGMENT
DTABLE DB 3FH,06F,5BH,4FH,66H,6DH
