本文详细介绍了FastDFS分布式文件系统的集群部署过程，包括软件安装、集群规划、配置步骤及测试方法，适合大中型网站文件上传和下载服务。

简介：

FastDFS是一款开源、C语言开发的分布式文件系统（Distributed File System），由淘宝开发平台部资深架构师余庆开发。作为一个分布式文件系统，它对文件进行管理，功能包括：文件存储、文件同步、文件访问（文件上传、文件下载）等，解决了大容量存储和负载均衡的问题，特别适合中小文件（建议范围：4KB < file_size <500MB），对以文件为载体的在线服务，如相册网站、视频网站等等具有显著的效果。

场景：

FastDFS与HDFS区别：定位和应用场合不同。
Hadoop的文件系统HDFS主要解决并行计算中分布式存储数据的问题。其单个数据文件通常很大，采用了分块（切分）存储的方式；

FastDFS主要用于大中网站，为文件上传和下载提供在线服务。所以在负载均衡、动态扩容等方面都支持得比较好，FastDFS不会对文件进行分快（切分）存储。

架构：

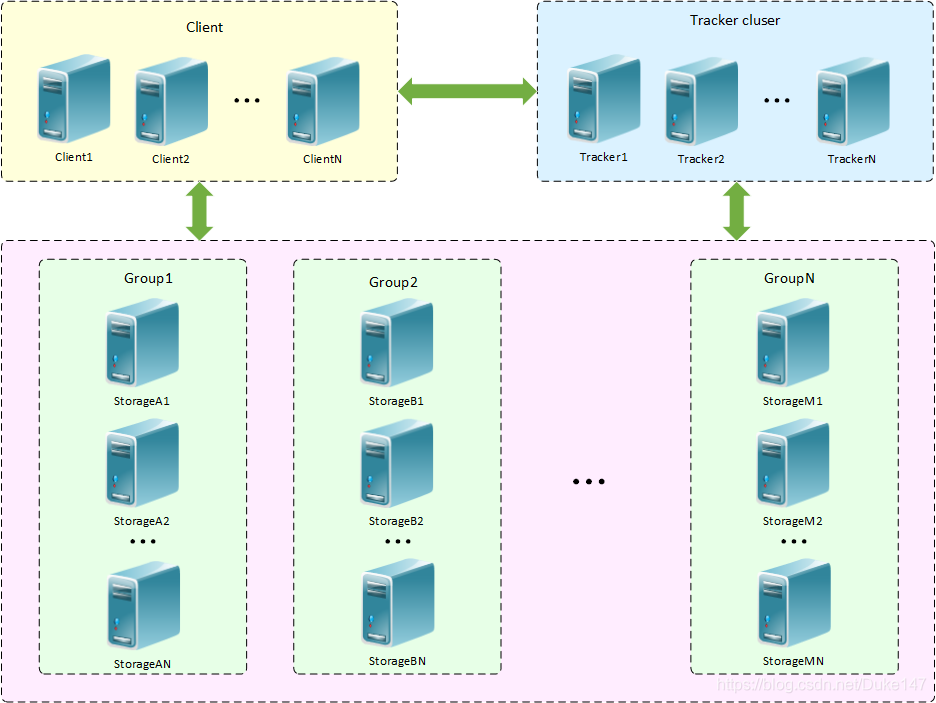

FastDFS 系统有三个角色：跟踪服务器(Tracker Server)、存储服务器(Storage Server)和客户端(Client)。
在这里插入图片描述

安装：

1.软件说明

名称	版本	说明
CentOS	CentOS Linux release 7.4.1708 (Core)	发行版
libfastcommon	libfastcommon-1.0.39.tar.gz	包含了FastDFS运行所需要的一些基础库
FastDFS	fastdfs-5.11.tar.gz	核心安装包
fastdfs-nginx-module	fastdfs-nginx-module-1.20.tar.gz	FastDFS和nginx的关联模块，解决组内同步延迟问题
nginx	nginx-1.16.0.tar.gz	反向代理、负载均衡

2.集群规划

同一个group之间的storage互为备份，所有group累积为全量数据

服务器	角色	分组	软件
192.168.1.1	Tracker		FastDFS+libfastcommon+nginx
192.168.1.2	Tracker		FastDFS+libfastcommon+nginx
192.168.1.3	Storage1	group1	FastDFS+libfastcommon+nginx+fastdfs-nginx-module
192.168.1.4	Storage2	group1	FastDFS+libfastcommon+nginx+fastdfs-nginx-module
192.168.1.5	Storage3	group2	FastDFS+libfastcommon+nginx+fastdfs-nginx-module
192.168.1.6	Storage4	group2	FastDFS+libfastcommon+nginx+fastdfs-nginx-module
192.168.1.7			nginx

3.安装软件

添加用户权限

# 创建一个gid为246的fdfs用户组
groupadd -g 246 fdfs
# 创建一个uid为246，gid为246的fdfs 用户
useradd -u 246 -g 246 fdfs
passwd fdfs [password]
# 查看用户uid
id fdfs
# 删除用户组
# userdel -rf fdfs
# 查看用户列表
# cut -d : -f 1 /etc/passwd

设置文件夹权限

chown -R fdfs /home/fdfs
chgrp -R fdfs /home/fdfs

1.安装FastDFS依赖（T&S）

FastDFS由C开发，所以依赖gcc

# 安装编译环境
yum install git gcc gcc-c++ make automake autoconf libtool pcre pcre-devel zlib zlib-devel openssl-devel wget vim -y

2.安装libfatscommon（T&S）

libfatscommon包含了FastDFS运行所需要的一些基础库

# 上传解压
cd /home/fdfs
tar zxvf libfastcommon-1.0.39.tar.gz
cd libfastcommon-1.0.39
# 编译安装
./make.sh && ./make.sh install

3.安装FastDFS（T&S）

# 上传解压
cd /home/fdfs
tar zxvf fastdfs-5.11.tar.gz
cd fastdfs-5.11
# 编译安装
./make.sh && ./make.sh install
# 安装成功后，会在etc目录下生成fdfs配置文件目录

4.fastdfs-nginx-module（S）

1、fastdfs-nginx-module 作用说明
FastDFS 通过 Tracker 服务器，将文件放在 Storage 服务器存储，但是同组存储服务器之间需要进入文件复制，有同步延迟的问题。假设 Tracker 服务器将文件上传到了 192.168.1.1，上传成功后文件 ID已经返回给客户端。此时 FastDFS 存储集群机制会将这个文件同步到同组存储 192.168.1.2，在文件还没有复制完成的情况下，客户端如果用这个文件 ID 在 192.168.1.2 上取文件,就会出现文件无法访问的错误。而 fastdfs-nginx-module 可以重定向文件连接到源服务器取文件,避免客户端由于复制延迟导致的文件无法访问错误。（解压后的 fastdfs-nginx-module 在 nginx 安装时使用）

FastDFS和nginx的关联模块，解决组内同步延迟问题

# 上传解压
cd /home/fdfs
tar zxvf fastdfs-nginx-module-1.20.tar.gz

高版本FastDFS将/usr/local/include改成了/usr/include，需要修改配置，否则nginx添加fastdfs-nginx-module模块时会报错

vi /home/fdfs/fastdfs-nginx-module-1.20/src/config
# 修改以下内容(高版本FastDFS将/usr/local/include改成了/usr/include)
ngx_module_incs="/usr/include/fastdfs /usr/include/fastcommon/"
CORE_INCS="$CORE_INCS /usr/include/fastdfs /usr/include/fastcommon/"

5.安装nginx（T&S）

1.安装nginx依赖

# 上传解压
cd /home/fdfs
tar zxvf pcre-8.38.tar.gz
cd pcre-8.38
./configure
make -j4 && make install

2.安装nginx

# 上传解压
cd /home/fdfs
tar zxvf nginx-1.16.0.tar.gz
cd /home/fdfs/nginx-1.16.0
# 添加fastdfs-nginx-module模块
./configure --prefix=/home/fdfs/nginx --with-http_stub_status_module --with-http_ssl_module --with-pcre=/home/fdfs/pcre-8.38 --add-module=/home/fdfs/fastdfs-nginx-module-1.20/src
# -j4启用4个线程，-j8启用8个线程，加快安装速度
make -j4 && make install
# 启动nginx服务
cd /home/fdfs/nginx-1.16.0/nginx/sbin
./nginx
# 验证服务是否启动成功
netstat -ntlp | grep nginx

3.nginx自启

chmod +x /etc/rc.local
vi /etc/rc.local
# 在sleep 1s 后面加
# tracker上监听80端口，fdfs可能没有权限启动
sudo -u fdfs /home/fdfs/nginx/sbin/nginx

sudo权限

# 编辑sudoers
visudo
# 注释掉 Default requiretty 一行

启动日志

systemctl status rc-local

配置：

1.准备配置文件

# 配置文件准备
cp /etc/fdfs/tracker.conf.sample /etc/fdfs/tracker.conf
cp /etc/fdfs/storage.conf.sample /etc/fdfs/storage.conf
# 客户端文件，测试用
cp /etc/fdfs/client.conf.sample /etc/fdfs/client.conf
# 供nginx访问使用
cp /home/fdfs/fastdfs-5.11/conf/http.conf /etc/fdfs/
# 供nginx访问使用
cp /home/fdfs/fastdfs-5.11/conf/mime.types /etc/fdfs/

2.配置Tracker（T:tracker.conf）

创建Tracker数据目录

# 用于保存tracker的data和log
mkdir /home/fdfs/fastdfs_tracker

配置tracker（tracker默认使用22122端口）

vi /etc/fdfs/tracker.conf

# 配置可用
disabled=false
# tracker服务器端口（默认22122,一般不修改）
port=22122
# 存储日志和数据的根目录
base_path=/home/fdfs/fastdfs_tracker
# 默认端口是8080(该端口要和tracker节点上nginx配置端口相同)
http.server_port=80
# 采用轮询策略进行存储（0：轮询，1：始终定向到某个group，2：负载进行存储文件(选择最大剩余空间的组上传)）
# 轮询方便测试，负载均衡需要容量到一定大小数据才会到其他group
store_lookup=0

# 白名单配置，可以防止别人恶意上传文件（可以配置多行）
# allow_hosts=192.168.1.1

# 白名单配置本机IP，storage无法正常启动
# allow_hosts=192.168.1.[128-130]

启动tracker

/etc/init.d/fdfs_trackerd start

查看服务

netstat -unlpt | grep fdfs
ps aux | grep fdfs

查看日志

cat /home/fdfs/fastdfs_tracker/logs/trackerd.log

tracker自启动

service fdfs_trackerd start
service fdfs_trackerd restart
service fdfs_trackerd stop
chkconfig --add fdfs_trackerd
#自启动tracker服务
chkconfig fdfs_trackerd on

报错28：没有足够的存储空间

注意FastDFS中有预留空间的概念，在tracker.conf中设置，配置项为：reserved_storage_space，缺省值为4GB，即预留4GB的空间。请酌情设置reserved_storage_space这个参数，比如可以设置为磁盘总空间的20%左右。

3.配置Storage（S:storage.conf）

创建文件存储路径，用于保存storage的data和log

mkdir /home/fdfs/fastdfs_storage
mkdir /home/fdfs/fastdfs_storage_data

配置storage.conf（storage默认使用23000端口）

vi /etc/fdfs/storage.conf

# 配置当前storage节点属于的group
group_name=group1
# storage服务端口（默认23000,一般不修改）
port=23000
#################################################
## Storage3和Storage4修改为group_name=group2    ##
## Storage3和Storage4修改为port=23001           ##
#################################################
# 配置storage存放日志的路径
base_path=/home/fdfs/fastdfs_storage
# 配置storage文件存储路径
store_path0=/home/fdfs/fastdfs_storage_data
# 多个tracker服务器IP和端口换行
tracker_server=192.168.1.1:22122
tracker_server=192.168.1.2:22122
# http访问文件的端口(默认8888,看情况修改,和nginx中保持一致)
http.server_port=8888
# 白名单配置，可以防止别人恶意上传文件（可以配置多个）
# allow_hosts=192.168.1.1
# allow_hosts=192.168.1.[128-130]

修复官方fdfs_storaged文件BUG

vi /etc/init.d/fdfs_storaged

# /usr/bin/fdfs_storaged执行文件需要加配置文件和命令
# /usr/bin/fdfs_storaged
# Usage: /usr/bin/fdfs_storaged <config_file> [start | stop | restart]

# 1.注释掉这一段，不同系统兼容有问题
# Source function library.
#if [ -f /etc/init.d/functions ]; then
#  . /etc/init.d/functions
#fi

# 2.start方法中缺少start
start() {
        echo -n "Starting FastDFS storage server: "
        $CMD start &
        RETVAL=$?
        echo
        return $RETVAL
}

启动storage

/etc/init.d/fdfs_storaged start

查看服务

netstat -unlpt | grep fdfs
ps aux | grep fdfs

查看日志

cat /home/fdfs/fastdfs_storage/logs/storaged.log

storage自启动

service fdfs_storaged start
service fdfs_storaged restart
service fdfs_storaged stop
chkconfig --add fdfs_storaged
#自启动storage服务
chkconfig fdfs_storaged on

4.配置nginx访问

1.配置fastdfs-nginx-module（T:mod_fastdfs.conf）

作用：重定向文件连接到源服务器取文件，避免客户端由于复制延迟导致的文件无法访问错误。

# 复制fastdfs-nginx-module配置文件
cp /home/fdfs/fastdfs-nginx-module-1.20/src/mod_fastdfs.conf /etc/fdfs

配置mod_fastdfs.conf

vi /etc/fdfs/mod_fastdfs.conf

# 配置storage存放日志的路径
base_path=/home/fdfs/fastdfs_storage
# tracker服务器IP和端口
tracker_server=192.168.1.1:22122
tracker_server=192.168.1.2:22122
# 当前机器的storage的端口
storage_server_port=23000
# 当前机器storage的group名称
group_name=group1
# 请求路径使用分组（默认为false）
url_have_group_name=true
# 配置storage文件存储路径
store_path0=/home/fdfs/fastdfs_storage_data
# 集群中group的数量
group_count=2
[group1]
group_name=group1
storage_server_port=23000
store_path_count=1
store_path0=/home/fdfs/fastdfs_storage_data

[group2]
group_name=group2
storage_server_port=23000
store_path_count=1
store_path0=/home/fdfs/fastdfs_storage_data

创建软连接：为了nginx能够访问储存路径的时候能直接访问到M00的数据

ln -s /home/fdfs/fastdfs_storage_data/data/ /home/fdfs/fastdfs_storage_data/data/M00

2.配置Storage上nginx（S:nginx.conf）

每个Storage节点上都可以在本机上通过nginx访问文件

vi /home/fdfs/nginx-1.16.0/nginx/conf/nginx.conf

监听8888 端口值是要与/etc/fdfs/storage.conf中的 http.server_port=8888 相对应，因为 http.server_port 默认为 8888，如果想改成 80，则要对应修改过来。

#添加如下配置
server {
	# 该端口为storage.conf中的http.server_port相同
    listen       8888;
    server_name  localhost;
    location ~/group[1-2]/M00 {
        ngx_fastdfs_module;
        # 跨域配置
        add_header Access-Control-Allow-Origin *;
    }
    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
    root   html;
    }
}

启动nginx

#启动nginx
/usr/local/nginx/sbin/nginx
#重启nginx
/usr/local/nginx/sbin/nginx -s reload
#停止nginx
/usr/local/nginx/sbin/nginx -s stop
# 验证服务是否启动成功
netstat -ntlp | grep nginx
# 查看本机端口监听情况
netstat -ntulp

3.配置Tracker上nginx（T:nginx.conf）

在tracker上安装的nginx主要为了提供http访问的反向代理、负载均衡以及缓存服务

vi /home/fdfs/nginx-1.16.0/nginx/conf/nginx.conf

#设置 group1 的服务器
upstream fdfs_group1 {
	server 192.168.1.3:8888 weight=1 max_fails=2 fail_timeout=30s;
	server 192.168.1.4:8888 weight=1 max_fails=2 fail_timeout=30s;
}
#设置 group2 的服务器
upstream fdfs_group2 {
	server 192.168.1.5:8888 weight=1 max_fails=2 fail_timeout=30s;
	server 192.168.1.6:8888 weight=1 max_fails=2 fail_timeout=30s;
}

server {
	# 该端口为tracker.conf中的http.server_port相同
    listen       80;
    server_name  localhost;

    #设置 group 的负载均衡参数
    location /group1/M00 {
        proxy_pass http://fdfs_group1;
    }
    location /group2/M00 {
        proxy_pass http://fdfs_group2;
    }

    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
    root   html;
    }
}

加入ngx_cache_purge（加入缓存模块）

TODO

启动nginx

#启动nginx
/usr/local/nginx/sbin/nginx
#重启nginx
/usr/local/nginx/sbin/nginx -s reload
#停止nginx
/usr/local/nginx/sbin/nginx -s stop
# 验证服务是否启动成功
netstat -ntlp | grep nginx
# 查看本机端口监听情况
netstat -ntulp

5.测试：

1.查看集群状态

在启动stroage的任意一台机器上都可以查看集群状态

/usr/bin/fdfs_monitor  /etc/fdfs/storage.conf
# server_count：Tracker数量
# group count：group数量

2.测试文件上传

配置client

vi /etc/fdfs/client.conf
base_path=/home/fdfs/fastdfs_storage_data
# tracker服务器IP和端口
tracker_server=192.168.1.1:22122
tracker_server=192.168.1.2:22122
# 白名单配置，可以防止别人恶意上传文件（可以配置多个）
# allow_hosts=192.168.1.[128-130]

测试

# 上传文件
fdfs_upload_file /etc/fdfs/client.conf /home/fdfs/win.png
返回ID表示成功 如：
group1/M00/00/00/rBKje113a2SAIqQlAABBJ3Ss-7w749.png

在storage节点中查找文件，所有的group累加才是全量数据，同一个group中数据相同

# 文件先从这个路径开始存储：/home/fdfs/fastdfs_storage_data/data/00/00/
find /home/fdfs/ -name rBKje113BraAdeOvAAgy3XO_IeI058.pdf -print
find /home/fdfs/ -name rBKjdV13cRGAeCNXAABBJ3Ss-7w445.png -print

3.测试文件访问

Storage单节点测试

# 192.168.1.3
curl http://192.168.1.3:8888/group1/M00/00/00/rBKje113BraAdeOvAAgy3XO_IeI058.pdf
# 192.168.1.4
curl http://192.168.1.4:8888/group1/M00/00/00/rBKje113BraAdeOvAAgy3XO_IeI058.pdf
# 192.168.1.5
curl http://192.168.1.5:8888/group1/M00/00/00/rBKjdV13cRGAeCNXAABBJ3Ss-7w445.png
# 192.168.1.6
curl http://192.168.1.6:8888/group1/M00/00/00/rBKjdV13cRGAeCNXAABBJ3Ss-7w445.png

Tracker集群测试

# tracker1
http://172.18.1.1/group1/M00/00/00/rBKjGF3qDOaANIaXAAKoYfVqsM0836.png
http://172.18.1.1/group1/M00/00/00/rBKjGV3qDYaAcRZoAAKoYfVqsM0693.png
http://172.18.1.1/group1/M00/00/00/rBKjGF3qDd6AY_AGAAKoYfVqsM0000.png
http://172.18.1.1/group1/M00/00/00/rBKjGV3qDiiAOHEIAAKoYfVqsM0890.png
# tracker2
http://172.18.1.2/group1/M00/00/00/rBKjGF3qDOaANIaXAAKoYfVqsM0836.png
http://172.18.1.2/group1/M00/00/00/rBKjGV3qDYaAcRZoAAKoYfVqsM0693.png
http://172.18.1.2/group1/M00/00/00/rBKjGF3qDd6AY_AGAAKoYfVqsM0000.png
http://172.18.1.2/group1/M00/00/00/rBKjGV3qDiiAOHEIAAKoYfVqsM0890.png

6.其他：

FastDFS服务器端运行时目录结构如下：
  ${base_path}
    |__data：存放数据文件
    |__logs：存放日志文件
其中，${base_path}由配置文件中的参数“base_path”设定。

一、tracker server
tracker server目录及文件结构：
  ${base_path}
    |__data
    |     |__storage_groups.dat：存储分组信息
    |     |__storage_servers.dat：存储服务器列表
    |__logs
          |__trackerd.log：tracker server日志文件
数据文件storage_groups.dat和storage_servers.dat中的记录之间以换行符（\n）分隔，字段之间以西文逗号（,）分隔。
storage_groups.dat中的字段依次为：
  1. group_name：组名
  2. storage_port：storage server端口号
storage_servers.dat中记录storage server相关信息，字段依次为：
  1. group_name：所属组名
  2. ip_addr：ip地址
  3. status：状态
  4. sync_src_ip_addr：向该storage server同步已有数据文件的源服务器
  5. sync_until_timestamp：同步已有数据文件的截至时间（UNIX时间戳）
  6. stat.total_upload_count：上传文件次数
  7. stat.success_upload_count：成功上传文件次数
  8. stat.total_set_meta_count：更改meta data次数
  9. stat.success_set_meta_count：成功更改meta data次数
  10. stat.total_delete_count：删除文件次数
  11. stat.success_delete_count：成功删除文件次数
  12. stat.total_download_count：下载文件次数
  13. stat.success_download_count：成功下载文件次数
  14. stat.total_get_meta_count：获取meta data次数
  15. stat.success_get_meta_count：成功获取meta data次数
  16. stat.last_source_update：最近一次源头更新时间（更新操作来自客户端）
  17. stat.last_sync_update：最近一次同步更新时间（更新操作来自其他storage server的同步）

二、storage server
storage server目录及文件结构：
  ${base_path}
    |__data
    |     |__.data_init_flag：当前storage server初始化信息
    |     |__storage_stat.dat：当前storage server统计信息
    |     |__sync：存放数据同步相关文件
    |     |     |__binlog.index：当前的binlog（更新操作日志）文件索引号
    |     |     |__binlog.###：存放更新操作记录（日志）
    |     |     |__${ip_addr}_${port}.mark：存放向目标服务器同步的完成情况
    |     |
    |     |__一级目录：256个存放数据文件的目录，目录名为十六进制字符，如：00, 1F
    |           |__二级目录：256个存放数据文件的目录，目录名为十六进制字符，如：0A, CF
    |__logs
          |__storaged.log：storage server日志文件
.data_init_flag文件格式为ini配置文件方式，各个参数如下：
  # storage_join_time：本storage server创建时间
  # sync_old_done：本storage server是否已完成同步的标志（源服务器向本服务器同步已有数据）
  # sync_src_server：向本服务器同步已有数据的源服务器IP地址，没有则为空
  # sync_until_timestamp：同步已有数据文件截至时间（UNIX时间戳）
storage_stat.dat文件格式为ini配置文件方式，各个参数如下：
  # total_upload_count：上传文件次数
  # success_upload_count：成功上传文件次数
  # total_set_meta_count：更改meta data次数
  # success_set_meta_count：成功更改meta data次数
  # total_delete_count：删除文件次数
  # success_delete_count：成功删除文件次数
  # total_download_count：下载文件次数
  # success_download_count：成功下载文件次数
  # total_get_meta_count：获取meta data次数
  # success_get_meta_count：成功获取meta data次数
  # last_source_update：最近一次源头更新时间（更新操作来自客户端）
  # last_sync_update：最近一次同步更新时间（更新操作来自其他storage server）
binlog.index中只有一个数据项：当前binlog的文件索引号
binlog.###，###为索引号对应的3位十进制字符，不足三位，前面补0。索引号基于0，最大为999。一个binlog文件最大为1GB。记录之间以换行符（\n）分隔，字段之间以西文空格分隔。字段依次为：
  1. timestamp：更新发生时间（Unix时间戳）
  2. op_type：操作类型，一个字符
  3. filename：操作（更新）的文件名，包括相对路径，如：5A/3D/FE_93_SJZ7pAAAO_BXYD.S
${ip_addr}_${port}.mark：ip_addr为同步的目标服务器IP地址，port为本组storage server端口。例如：10.0.0.1_23000.mark。文件格式为ini配置文件方式，各个参数如下：
  # binlog_index：已处理（同步）到的binlog索引号
  # binlog_offset：已处理（同步）到的binlog文件偏移量（字节数）
  # need_sync_old：同步已有数据文件标记，0表示没有数据文件需要同步
  # sync_old_done：同步已有数据文件是否完成标记，0表示未完成，1表示已完成
  # until_timestamp：同步已有数据截至时间点（UNIX时间戳）
  # scan_row_count：已扫描的binlog记录数
  # sync_row_count：已同步的binlog记录数
