hcip静态综合复习实验

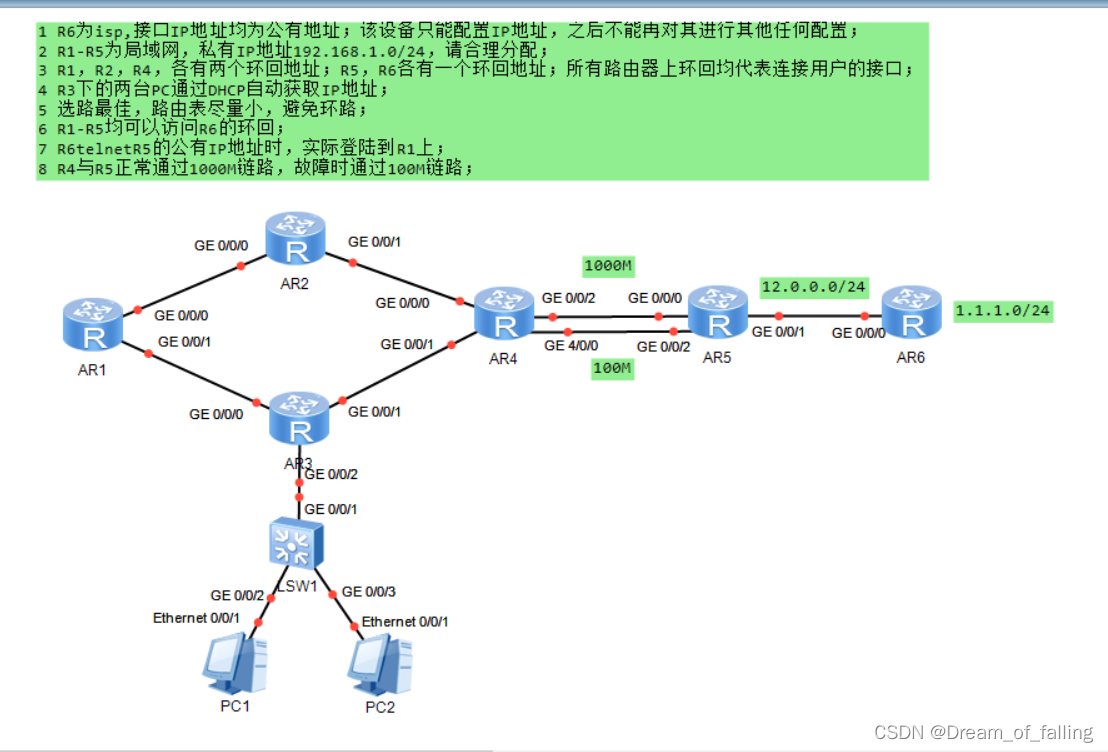

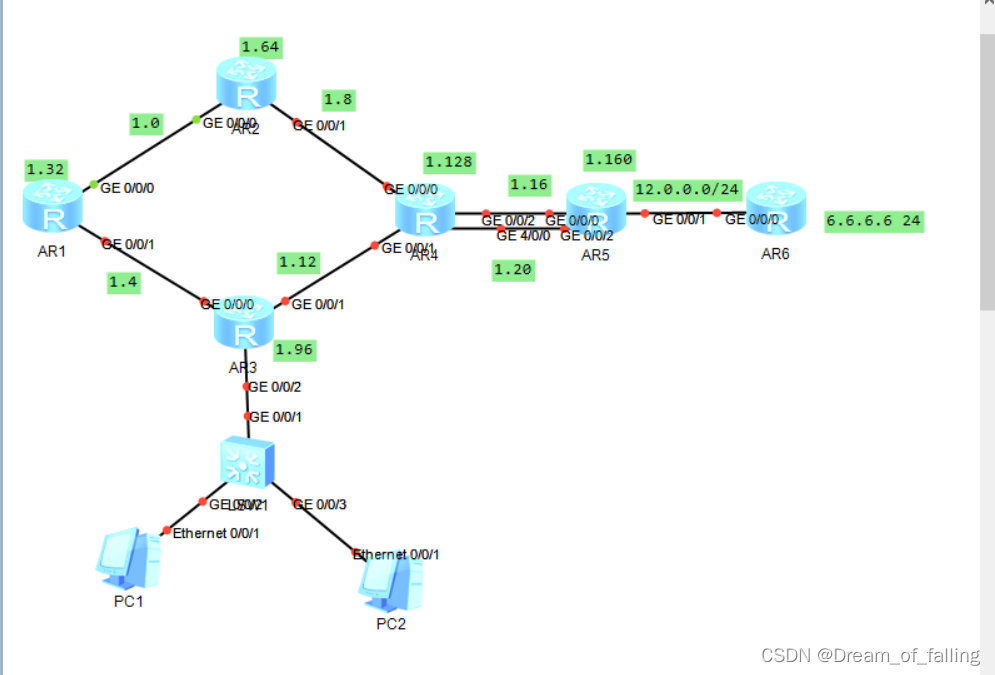

实验要求

1、R6为ISP，接口IP地址均为公有地址；该设备只能配置IP地址，之后不能再对其进行其他任何配置；
2、R1-R5为局域网，私有IP地址192.168.1.0/24，请合理分配。
3、R1、R2、R4，各有两个环回地址；R5、R6各有一个环回地址；所有路由器上环回均代表连接用户的接口；

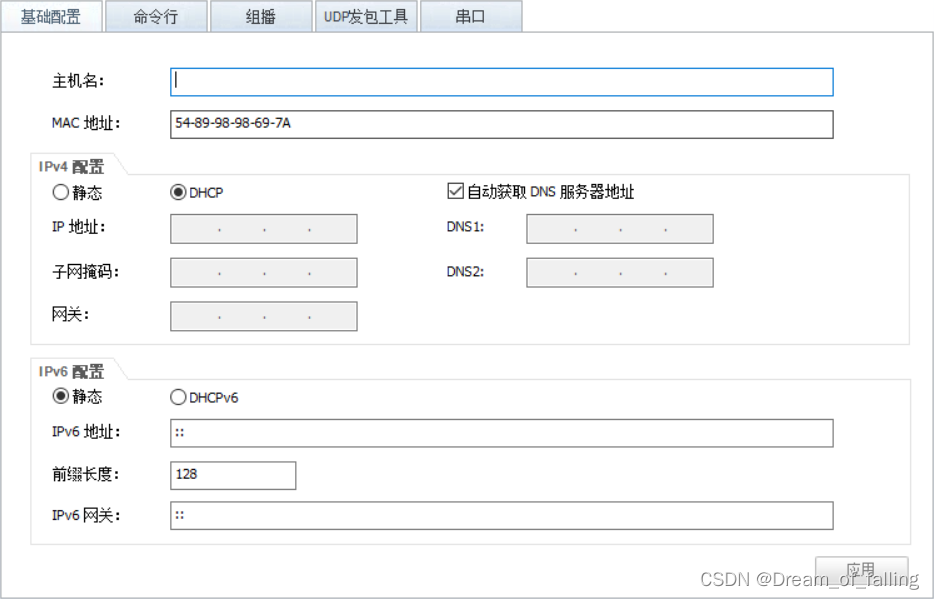

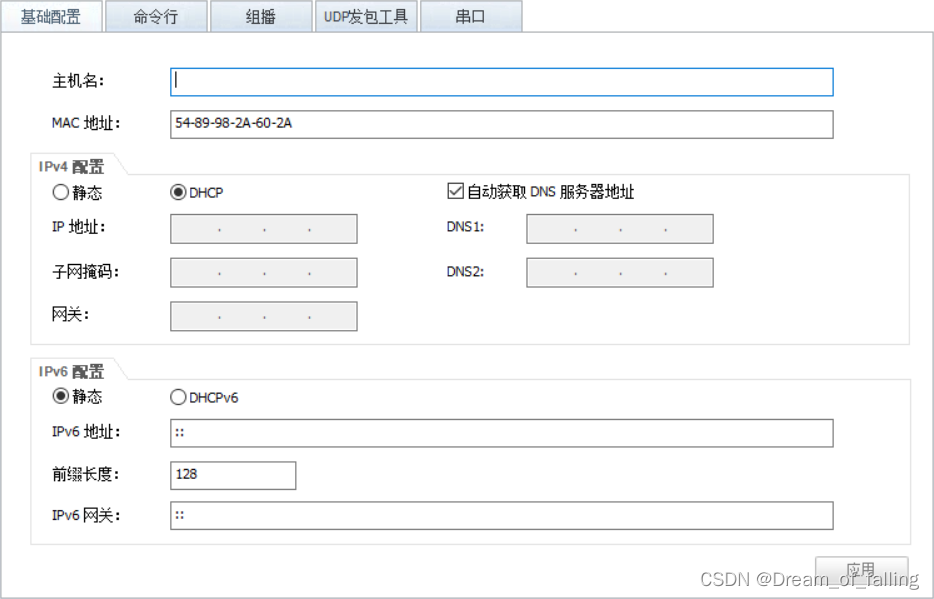

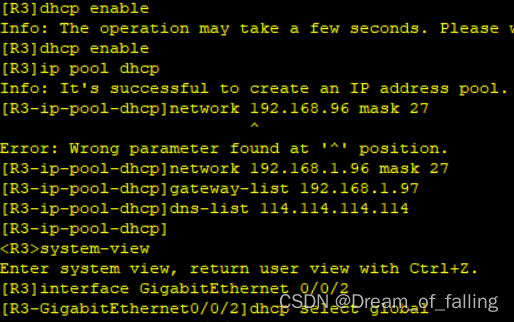

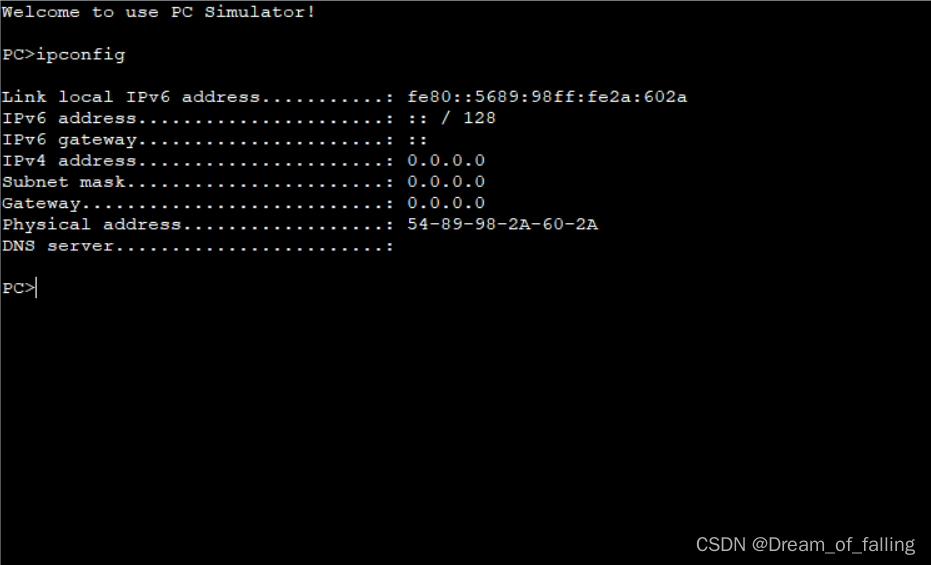

4、R3下的两台PC通过DHCP自动获取IP地址；
5、选路最佳，路由表尽量小，避免环路；
6、R1-R5均可以访问R6的环回；
7、R6telnetR5的共有IP地址时，实际登录到R1上；
8、R4与R5正常通过1000M链路，故障时通过100M链路；

实验分析

1.首先分析需要多少个网段
一个环回需要配置一个独立网段，R1,R2,R4各自有两个环回，R5，R6各自有一个环回，因为R6已经给定了网段，所以需要7个网段；R3也需要一个独立网段连接交换机，此时需要8个网段；骨干链路也需要独立网段，所以一共需要14个网段。因为题目要求路由表尽量小，所以需要汇总，所以把R1、R2、R4的两个两个环回地址汇总一下，变成一个网段；六个骨干链路，每个骨干链路需要2个地址，所以进行地址分配的时候要本着节约地址的原则，所以借出三个网段，所以，只需要6个网段。
2.地址分配
因为R1-R5为局域网，私有IP地址192.168.1.0/24，所以划分为：
192.168.1.000 00000 27=192.128.1.0 27
192.168.1.001 00000 27=192.128.1.32 27
192.168.1.010 00000 27=192.128.1.64 27
192.168.1.011 00000 27=192.128.1.96 27
192.168.1.100 00000 27=192.128.1.128 27
192.168.1.101 00000 27=192.128.1.160 27
192.168.1.110 00000 27=192.128.1.192 27
192.168.1.111 00000 27=192.128.1.224 27
将192.168.1.000 00000 27划分给骨干链路使用，所以需要再借三个网段，划分为：
192.168.1.0/30
192.168.1.4/30
192.168.1.8/30
192.168.1.12/30
192.168.1.16/30
192.168.1.20/30
192.168.1.24/30
192.168.1.28/30
将192.128.1.32 27划分给R1使用，因为R1有两个环回地址，所以划分为：
192.168.1.32 28
192.168.1.48 28
将192.128.1.64 27划分给R2使用，因为R2有两个环回地址，所以划分为：
192.128.1.64 28
192.128.1.80 28
将192.128.1.96 27划分给R3使用；
将192.128.1.128 27划分给R4使用，因为R4有两个环回地址，所以划分为：
192.168.1.128 28
192.168.1.144 28
将192.128.1.160 27划分给R5使用。

开始实验

一.配置ip地址

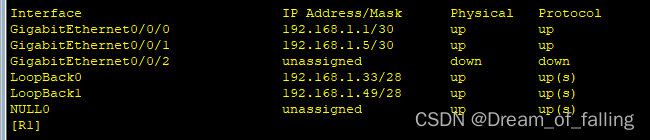

R1路由器

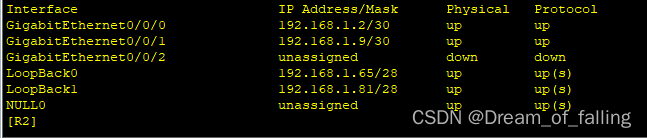

R2路由器

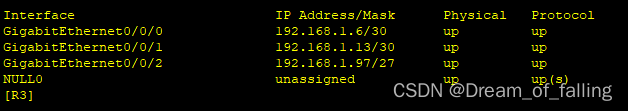

R3 配置动态路由






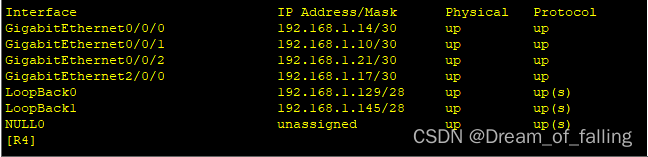

R4路由器

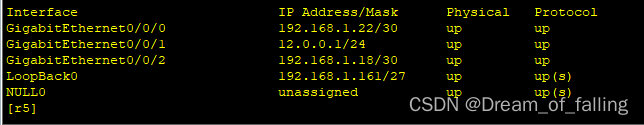

R5路由器

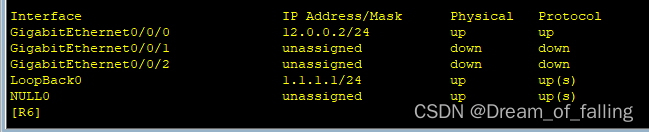

R6路由器

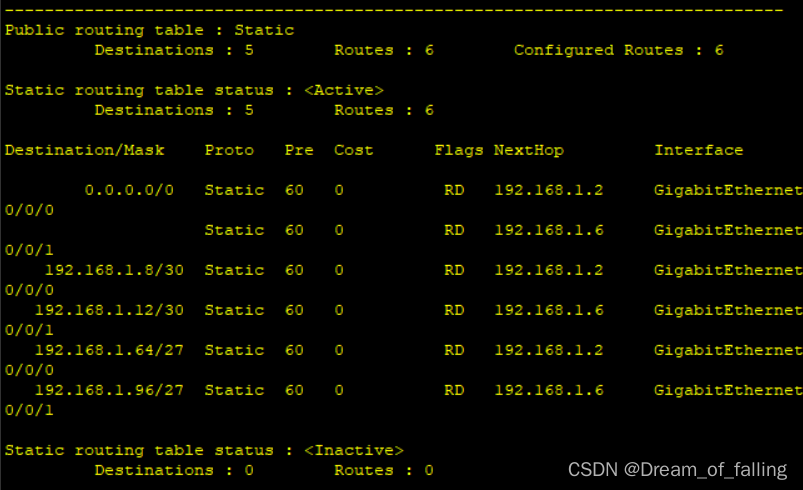

二.配置路由信息

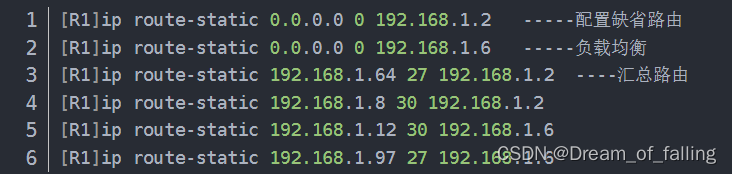

R1路由器

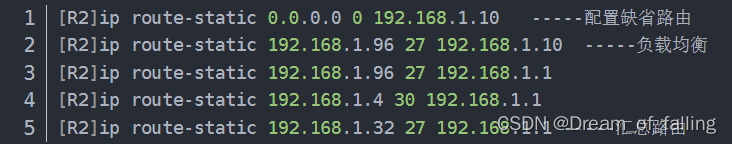

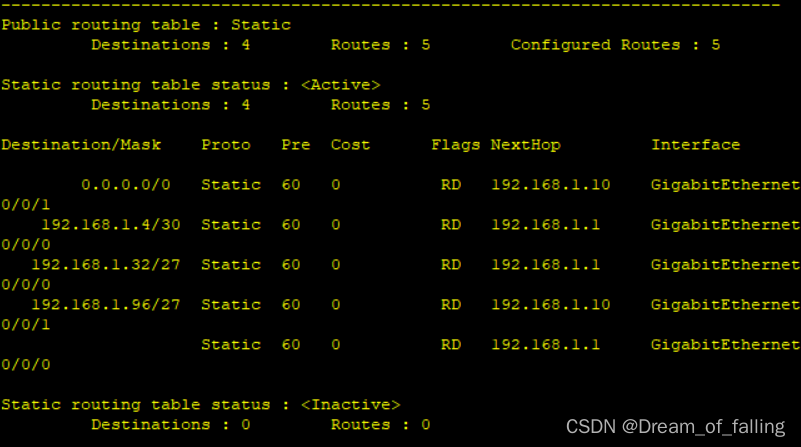

R2路由器

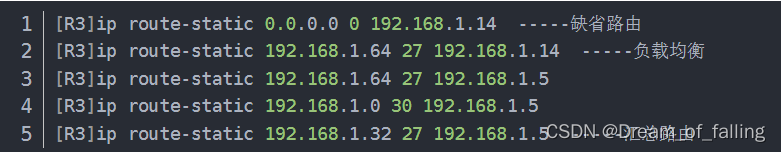

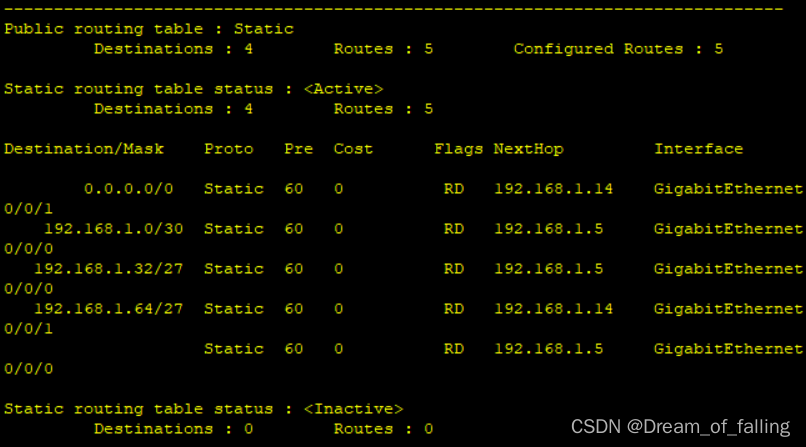

R3路由器

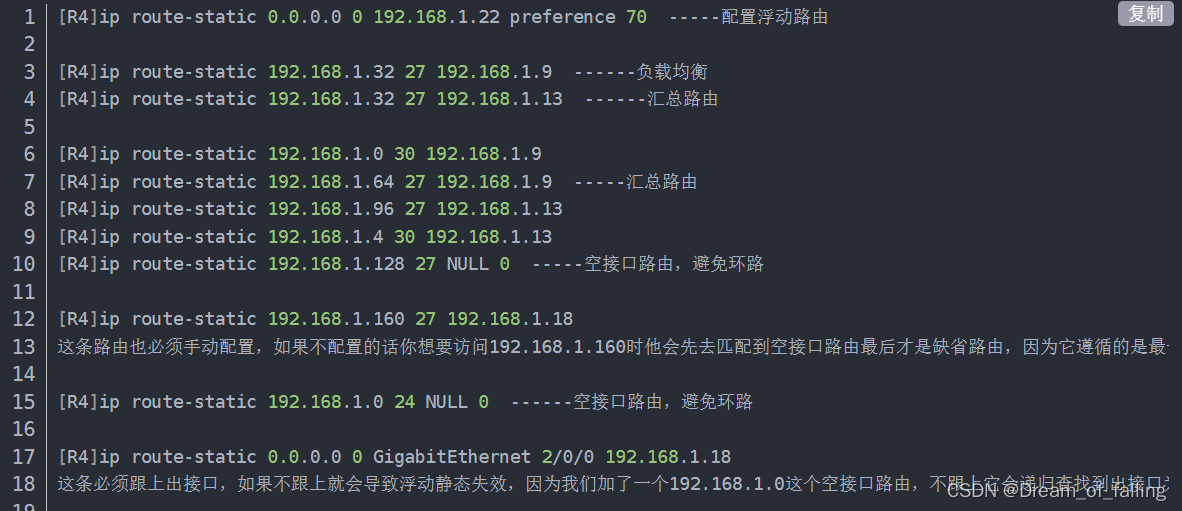

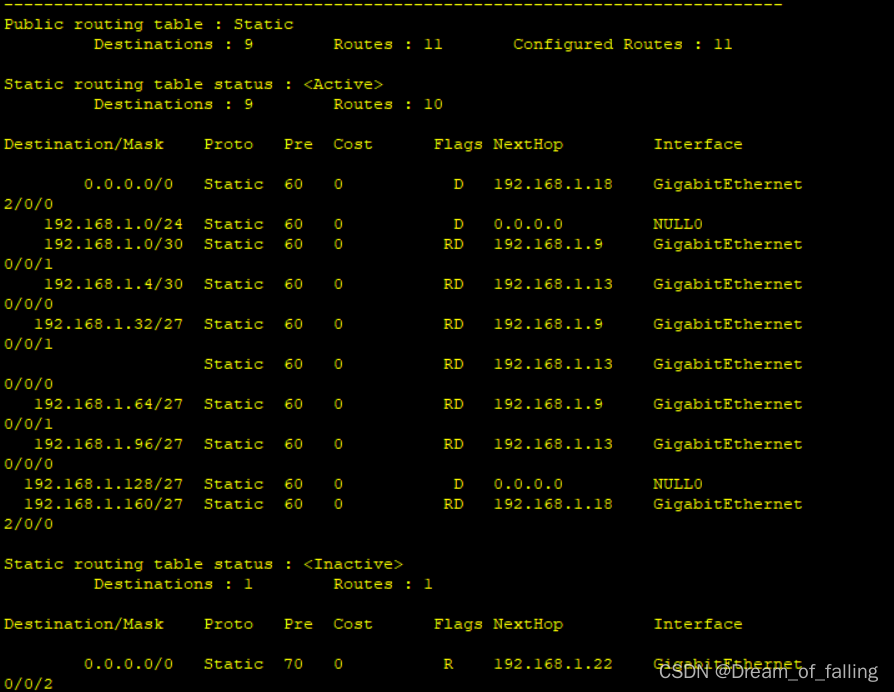

R4路由器


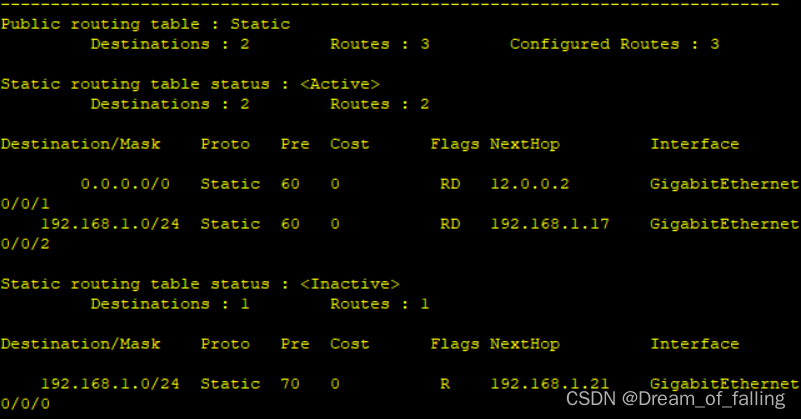

R5路由器

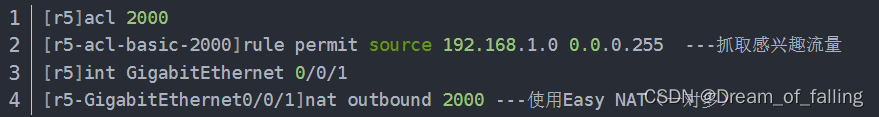

配置NAT

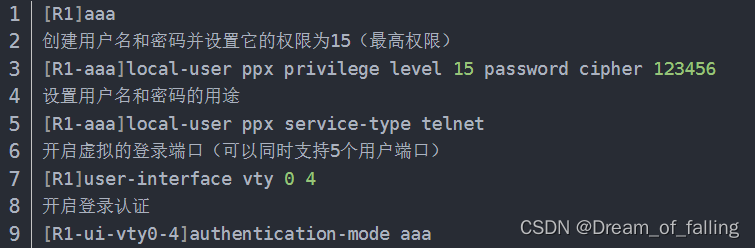

实现：R6 telnet R5 的公有IP地址时，实际登录到R1上

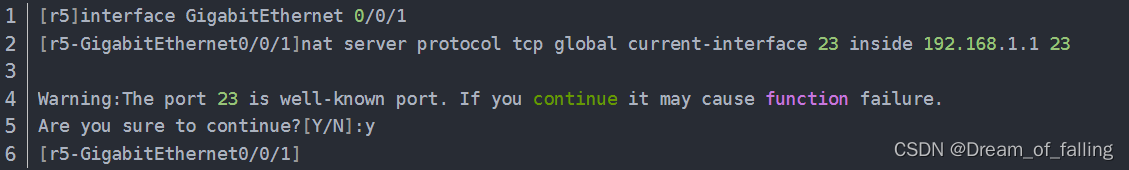

使用NAT的端口映射实现telnetR5的公有IP，实际登录到R1上

经测试，全网可达，且无错误。
